AEWS 2주차 - EKS Networking 본문

AEWS

AEWS 2주차 - EKS Networking

daniel00324 2025. 2. 11. 00:22

※ 본 게재 글은 gasida님의 'AEWS' 강의내용과 실습예제 및 AWS 공식사이트 및 관련 Blog 등을 참고하여 작성하였습니다.

0. 실습환경 구성

☞ 구성도 : 2개의 VPC(EKS 배포, 운영용 구분), 운영서버 EC2 + EKS 제어부, EKS 데이터부(관리형 노드 그룹, AL2023 - 페도라 기반, dnf - Docs)

myeks-vpc 에 각기 AZ를 사용하는 퍼블릭/프라이빗 서브넷 배치
- 로그밸런서 배포를 위한 퍼블릭/프라이빗 서브넷에 태그 설정 - Docs
- Amazon EKS optimized Amazon Linux 2023 accelerated AMIs now available - Link
operator-vpc 에 AZ1를 사용하는 퍼블릭/프라이빗 서브넷 배치
내부 통신을 위한 VPC Peering 배치

[ 실습 순서 ]

자신의 PC에 실습을 위한 툴 및 설정 : macOS or Windows(WSL2 사용 권장)
AWS CloudFormation 을 통해 기본 실습 환경 배포 : 2개의 VPC, 운영 서버 EC2 1대
eksctl 을 통해 EKS 배포

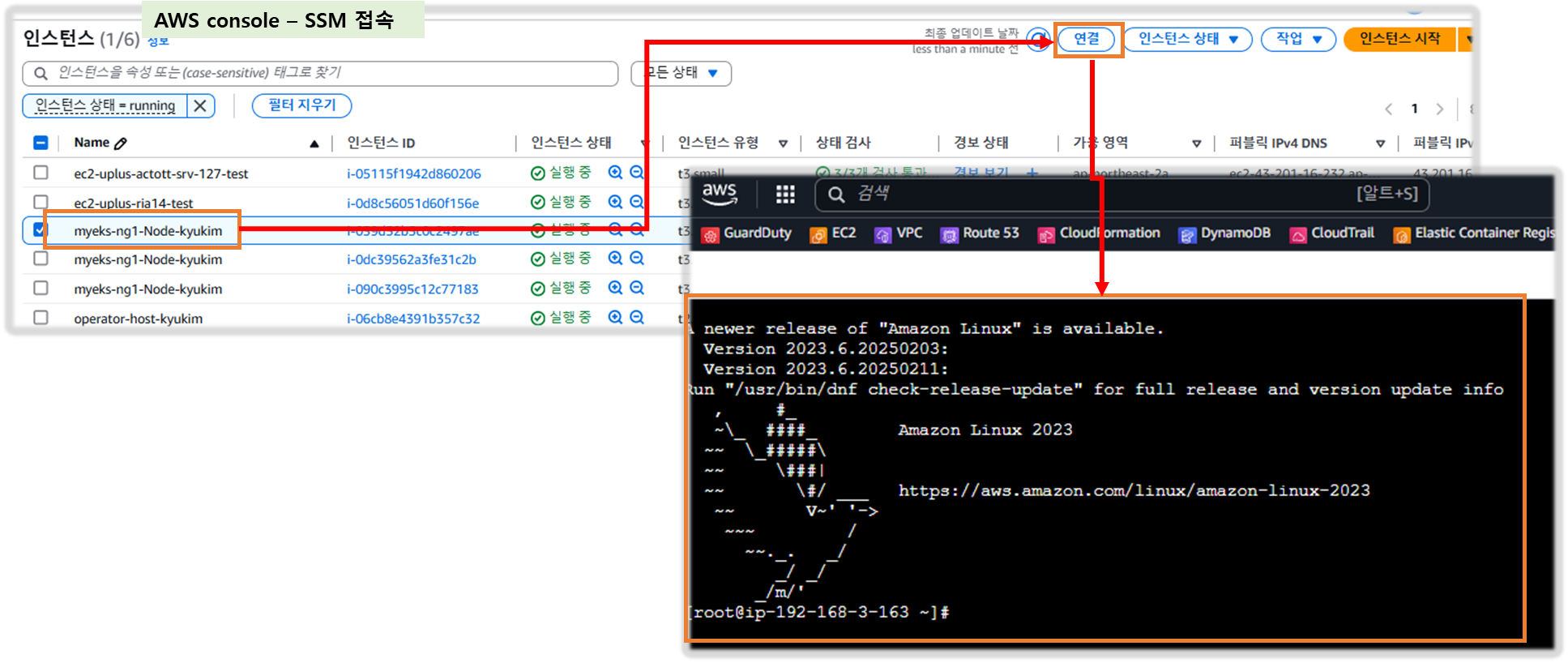

관리형 노드 그룹(EC2) 접속

[ 참고 - gasida님 가이드 : Windows (WSL2) + VSCODE 연동 ]

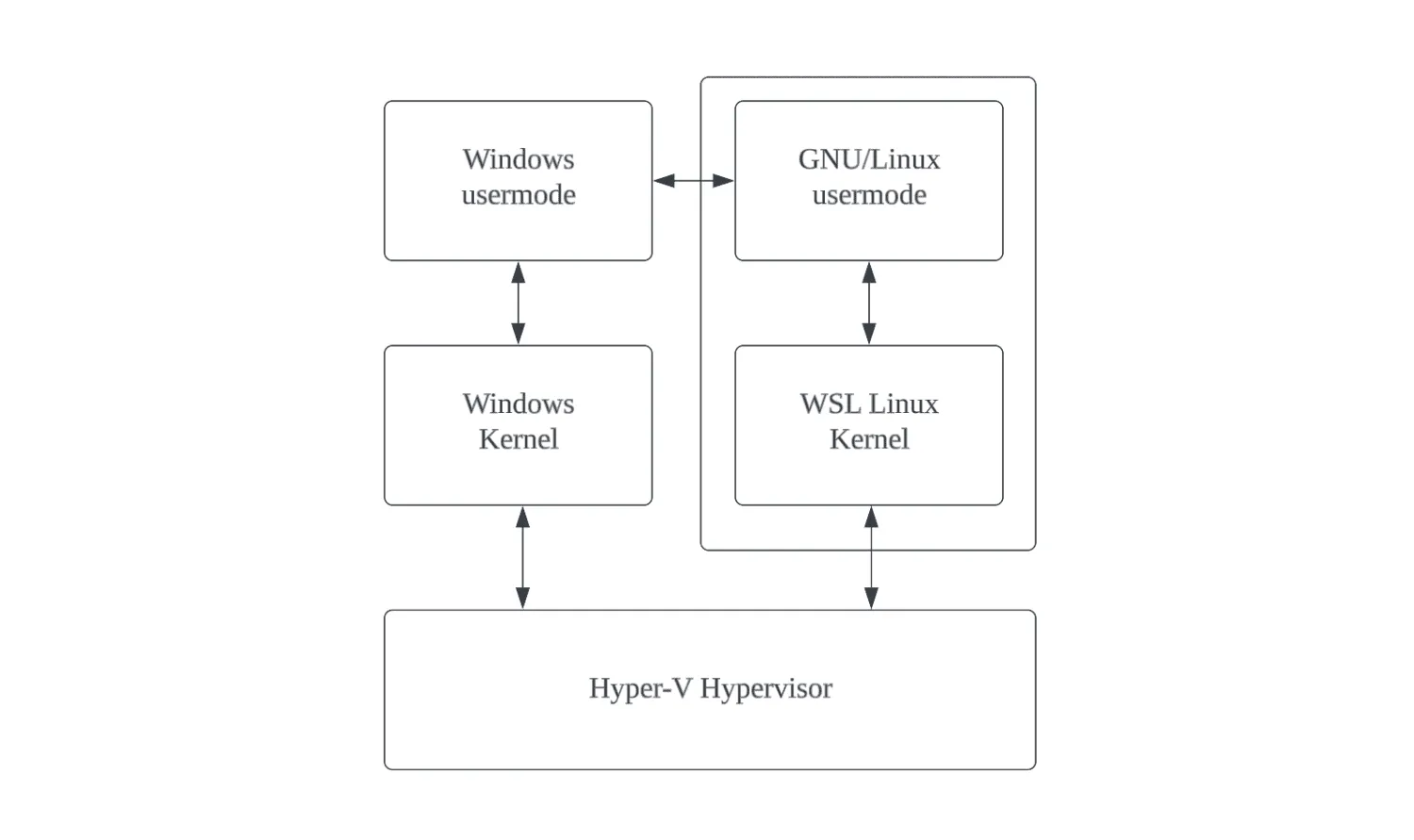

1. Windows 에 WSL2 (Ubuntu 24.04 배포판) 설치 - Docs , 설명서

Powershell 관리자 권한으로 실행

# DISM(배포 이미지 서비스 및 관리) 명령어로 Microsoft-Windows-Subsystem-Linux 기능을 활성화
dism.exe /online /enable-feature /featurename:Microsoft-Windows-Subsystem-Linux /all /norestart

# DISM 명령어로 VirtualMachinePlatform 기능을 활성화
dism.exe /online /enable-feature /featurename:VirtualMachinePlatform /all /norestart

# wsl 설치
wsl --install

# 기본값 WSL 2 버전 설정
wsl --set-default-version 2

# wsl 업데이트
wsl --update

윈도우 OS 재부팅
Powershell 관리자 권한으로 실행

# 설치 가능한 배포판 확인
wsl --list --online

# Ubuntu 배포판 설치
wsl --install Ubuntu-24.04
...
Enter new UNIX username: <각자 Ubuntu 사용 계정>
New password: <해당 계정 암호>
Retype new password: <해당 계정 암호>
passwd: password updated successfully
Installation successful!
To run a command as administrator (user "root"), use "sudo <command>".
---------------------------------------
# 기본 정보 확인
hostnamectl
whoami
id
pwd

# apt 업데이트
sudo apt update
sudo apt install jq htop curl wget ca-certificates net-tools -y
ifconfig eth0
ping -c 1 8.8.8.8

# 빠져나오기
$ exit
---------------------------------------

# 설치된 배포판 확인
wsl -l -v

# Ubuntu 재진입
wsl

2. [ WSL Ubuntu ] 필수 툴 설치

# Install awscli
sudo snap install aws-cli --classic
aws --version

# Install eksctl
curl -sL "https://github.com/eksctl-io/eksctl/releases/latest/download/eksctl_Linux_amd64.tar.gz" | tar xz -C ./
sudo mv ./eksctl /usr/local/bin
eksctl version

# Install kubectl
curl -O https://s3.us-west-2.amazonaws.com/amazon-eks/1.31.2/2024-11-15/bin/linux/amd64/kubectl
sudo install -o root -g root -m 0755 kubectl /usr/local/bin/kubectl
kubectl version --client=true

# Install Helm
curl -s https://raw.githubusercontent.com/helm/helm/master/scripts/get-helm-3 | bash
helm version

# krew 툴 및 플러그인 설치
curl -sL https://github.com/kubernetes-sigs/krew/releases/download/v0.4.4/krew-linux_amd64.tar.gz | tar xz -C ./
./krew-linux_amd64 install krew
export PATH="$HOME/.krew/bin:$PATH"
echo 'export PATH="$HOME/.krew/bin:$PATH"' >> ~/.bashrc
kubectl krew version

kubectl krew install ctx ns neat get-all df-pv stern
kubectl krew list

# kubectl 단축 및 자동 완성 설정
echo 'source <(kubectl completion bash)' >> ~/.bashrc
echo 'alias k=kubectl' >> ~/.bashrc
echo 'complete -F __start_kubectl k' >> ~/.bashrc

# kube-ps1 설치
git clone https://github.com/jonmosco/kube-ps1.git $HOME/kube-ps1
cat <<"EOT" >> ~/.bashrc
source $HOME/kube-ps1/kube-ps1.sh
KUBE_PS1_SYMBOL_ENABLE=false
function get_cluster_short() {
    echo "$1" | cut -d . -f1
}
KUBE_PS1_CLUSTER_FUNCTION=get_cluster_short
KUBE_PS1_SUFFIX=') '
PS1='$(kube_ps1)'$PS1
EOT

# (옵션) kubecolor 설치 : 사용 시에는 kubectl(k) 대신 kubecolor 사용
curl -sL "https://github.com/kubecolor/kubecolor/releases/download/v0.5.0/kubecolor_0.5.0_linux_amd64.tar.gz" | tar xz -C ./
sudo mv ./kubecolor /usr/local/bin
kubecolor -h

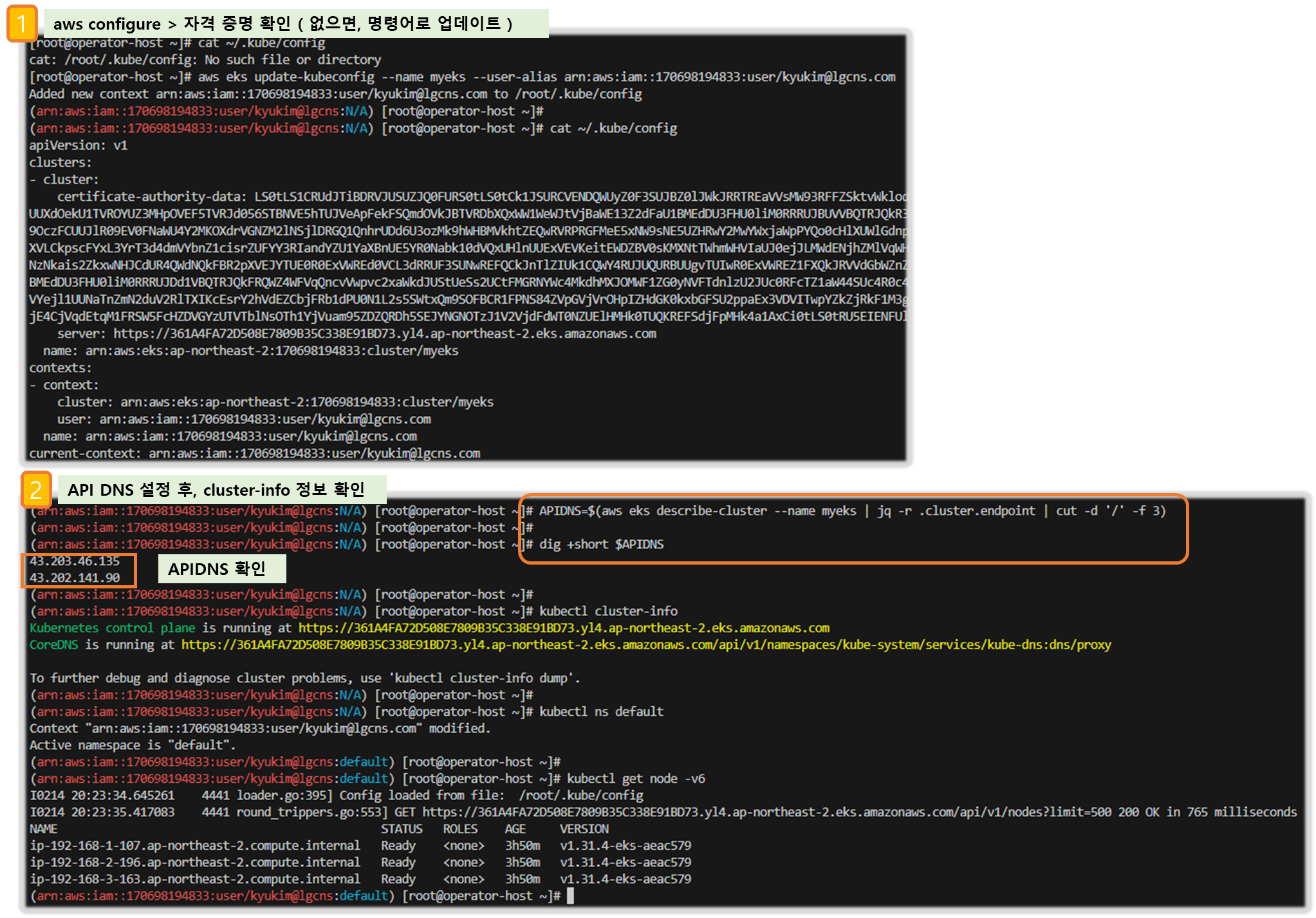

3. [ WSL Ubuntu ] AWS Configure 자격 증명 설정 ⇒ 업무용 PC일 경우 aws profile 를 구별해서 사용을 권장

# 자격 구성 설정 없이 확인
aws ec2 describe-instances

# IAM User 자격 구성 : 실습 편리를 위해 administrator 권한을 가진 IAM User 의 자격 증명 입력
aws configure
AWS Access Key ID [None]: AKIA5...
AWS Secret Access Key [None]: CVNa2...
Default region name [None]: ap-northeast-2
Default output format [None]: json

# 자격 구성 적용 확인 : 노드 IP 확인
aws ec2 describe-instances

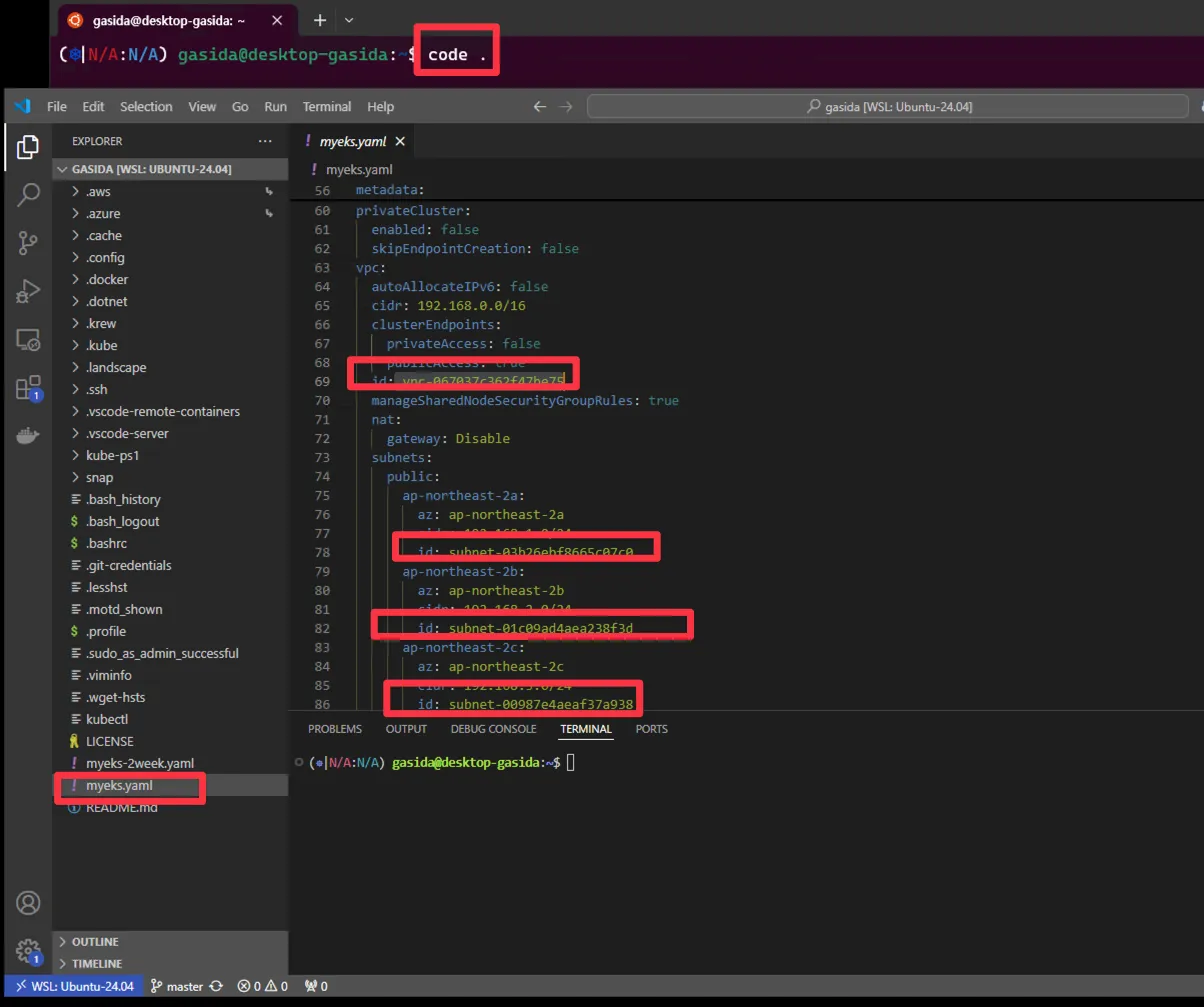

4. [WSL Ubuntu] 우분투 내부에 파일을 VSCODE 에서 변경 시 - Docs , Blog

# 사용자 기본 디렉터리에서 아래 입력
code .

☞ 모든 실습 명령 입력은 WSL Ubuntu 진입해서, Ubuntu 에서 실습 진행하시면 됩니다.

[1] 자신의 PC에 실습을 위한 툴 및 설정 : Windows (WSL2) 환경

- WSL2 설치 : Link

- awscliv2 설치 (Ubuntu on WSL) : Link

- eksctl 설치 : Link

- helm 설치 : Link

- krew 설치 : Link

[ Self - Guide ]

## default tool (pre-install for package)
sudo apt install curl unzip

## Install awscli
curl "https://awscli.amazonaws.com/awscli-exe-linux-x86_64.zip" -o "awscliv2.zip"
sudo unzip awscliv2.zip
sudo ./aws/install
aws --version

## AWS configure
#AWS Access Key ID [None]: AKI********LVJ
#AWS Secret Access Key [None]: 5iH***********************4Hn
#Default region name [None]: ap-northeast-2
#Default output format [None]: json

## Install eksctl
# for ARM systems, set ARCH to: `arm64`, `armv6` or `armv7`
ARCH=amd64
PLATFORM=$(uname -s)_$ARCH
curl -sLO "https://github.com/eksctl-io/eksctl/releases/latest/download/eksctl_$PLATFORM.tar.gz"
# (Optional) Verify checksum
curl -sL "https://github.com/eksctl-io/eksctl/releases/latest/download/eksctl_checksums.txt" | grep $PLATFORM | sha256sum --check
tar -xzf eksctl_$PLATFORM.tar.gz -C /tmp && rm eksctl_$PLATFORM.tar.gz
sudo mv /tmp/eksctl /usr/local/bin
eksctl version

## Install kubectl (Linux AMD64)
curl -O https://s3.us-west-2.amazonaws.com/amazon-eks/1.31.3/2024-12-12/bin/linux/amd64/kubectl
curl -O https://s3.us-west-2.amazonaws.com/amazon-eks/1.31.3/2024-12-12/bin/linux/amd64/kubectl.sha256
sha256sum -c kubectl.sha256
sudo chmod +x ./kubectl
mkdir -p $HOME/bin && cp ./kubectl $HOME/bin/kubectl && export PATH=$HOME/bin:$PATH
kubectl version --client=true

## Install Helm
curl https://baltocdn.com/helm/signing.asc | gpg --dearmor | sudo tee /usr/share/keyrings/helm.gpg > /dev/null
sudo apt-get install apt-transport-https --yes
echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/helm.gpg] https://baltocdn.com/helm/stable/debian/ all main" | sudo tee /etc/apt/sources.list.d/helm-stable-debian.list

sudo apt-get update
sudo apt-get install helm
helm version

# krew 툴 및 플러그인 설치 (Bash 환경에서)
(
  set -x; cd "$(mktemp -d)" &&
  OS="$(uname | tr '[:upper:]' '[:lower:]')" &&
  ARCH="$(uname -m | sed -e 's/x86_64/amd64/' -e 's/\(arm\)\(64\)\?.*/\1\2/' -e 's/aarch64$/arm64/')" &&
  KREW="krew-${OS}_${ARCH}" &&
  curl -fsSLO "https://github.com/kubernetes-sigs/krew/releases/latest/download/${KREW}.tar.gz" &&
  tar zxvf "${KREW}.tar.gz" &&
  ./"${KREW}" install krew
)
# ~/.bashrc 에 경로추가
export PATH="${KREW_ROOT:-$HOME/.krew}/bin:$PATH"
kubectl krew version

## krew 통한 기타 Tool 설치
kubectl krew install neat get-all df-pv stern
kubectl krew list

# kube-ps1 설치
git clone https://github.com/jonmosco/kube-ps1.git $HOME/kube-ps1
cat <<"EOT" >> ~/.bashrc
source $HOME/kube-ps1/kube-ps1.sh
KUBE_PS1_SYMBOL_ENABLE=false
function get_cluster_short() {
    echo "$1" | cut -d . -f1
}
KUBE_PS1_CLUSTER_FUNCTION=get_cluster_short
KUBE_PS1_SUFFIX=') '
PS1='$(kube_ps1)'$PS1
EOT

# (옵션) kubecolor 설치 : 사용 시에는 kubectl(k) 대신 kubecolor 사용
curl -sL "https://github.com/kubecolor/kubecolor/releases/download/v0.5.0/kubecolor_0.5.0_linux_amd64.tar.gz" | tar xz -C ./
sudo mv ./kubecolor /usr/local/bin
kubecolor -h

[ Tip & Tips - ssh config 설정으로 keypair 없이 접속환경 만들기 ]

## ~/.ssh 이하 config 파일 생성 후, 하기 포멧형식 작성
Host {ALIAS 호스트명}
        HostName        {host IP}
        User    {User ID :ec2-user}
        IdentityFile    {Keypair 위치/}

## 예시 ##
#Host 192.168.1.233
#        HostName        192.168.1.233
#        User    ec2-user
#        IdentityFile    ~/kp-kyukim.pem

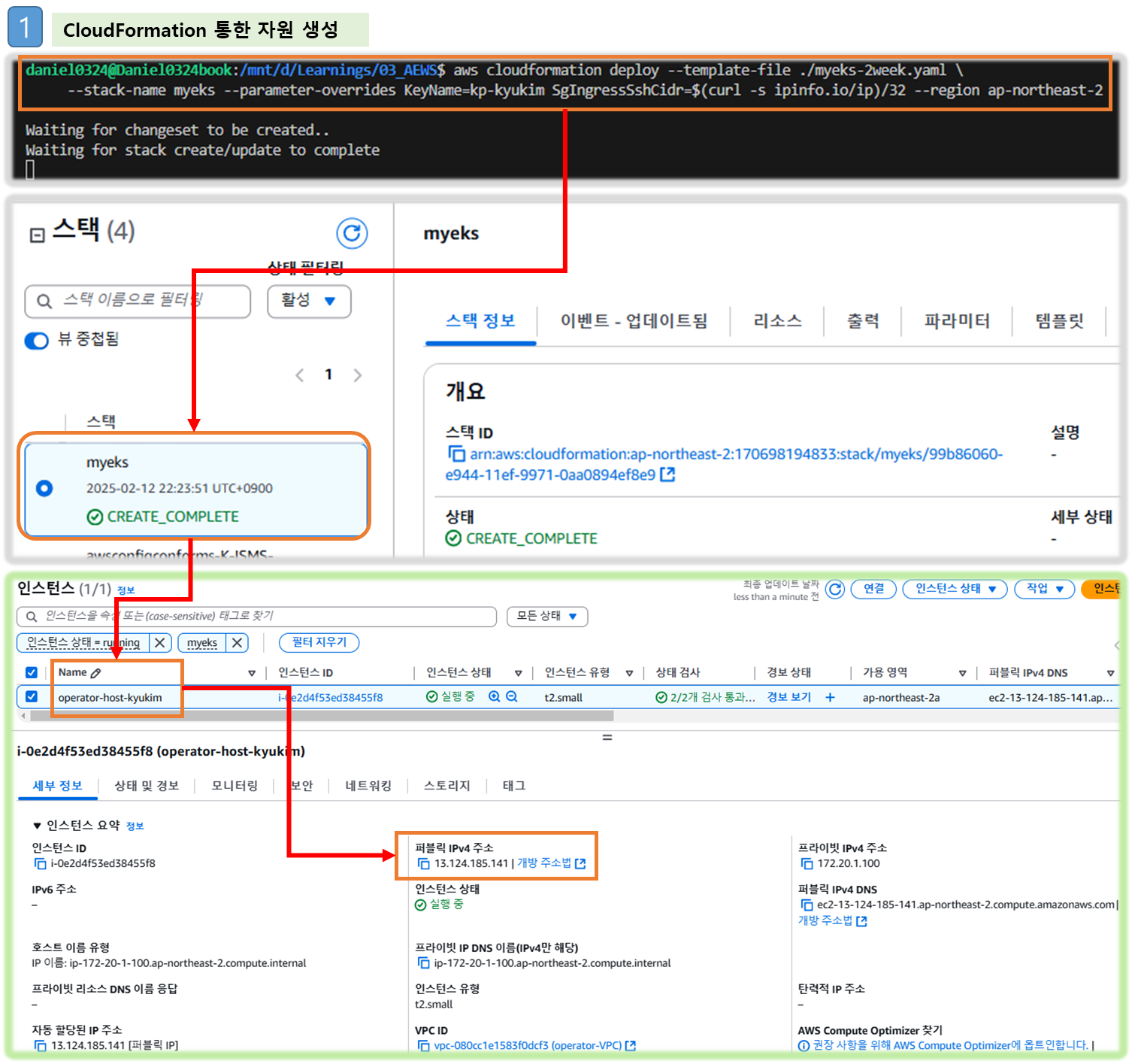

[2] AWS CloudFormation 을 통해 기본 실습 환경 배포

# yaml 파일 다운로드
curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/myeks-2week.yaml

# 배포
# aws cloudformation deploy --template-file myeks-1week.yaml --stack-name mykops --parameter-overrides KeyName=<My SSH Keyname> SgIngressSshCidr=<My Home Public IP Address>/32 --region <리전>
예시) aws cloudformation deploy --template-file ~/Downloads/myeks-2week.yaml \
     --stack-name myeks --parameter-overrides KeyName=kp-gasida SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32 --region ap-northeast-2

# CloudFormation 스택 배포 완료 후 운영서버 EC2 IP 출력
aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[*].OutputValue' --output text
예시) 3.35.137.31

# 운영서버 EC2 에 SSH 접속
예시) ssh ec2-user@3.35.137.31
ssh -i <ssh 키파일> ec2-user@$(aws cloudformation describe-stacks --stack-name myeks --query 'Stacks[*].Outputs[0].OutputValue' --output text)

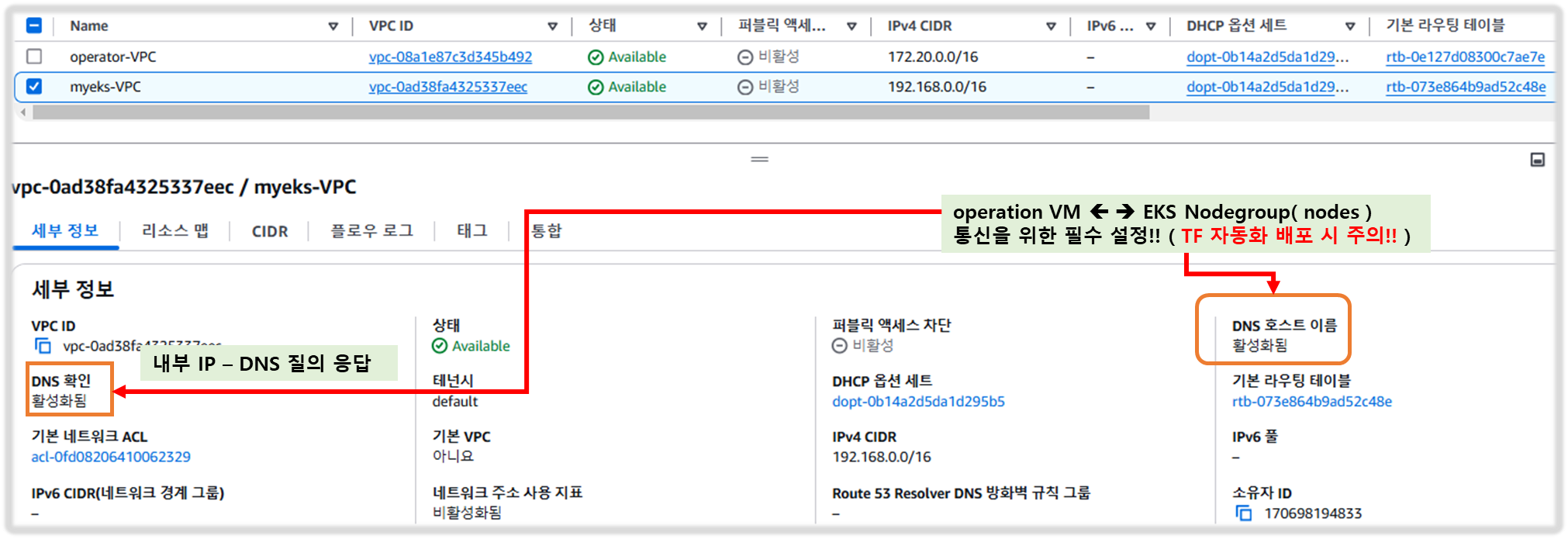

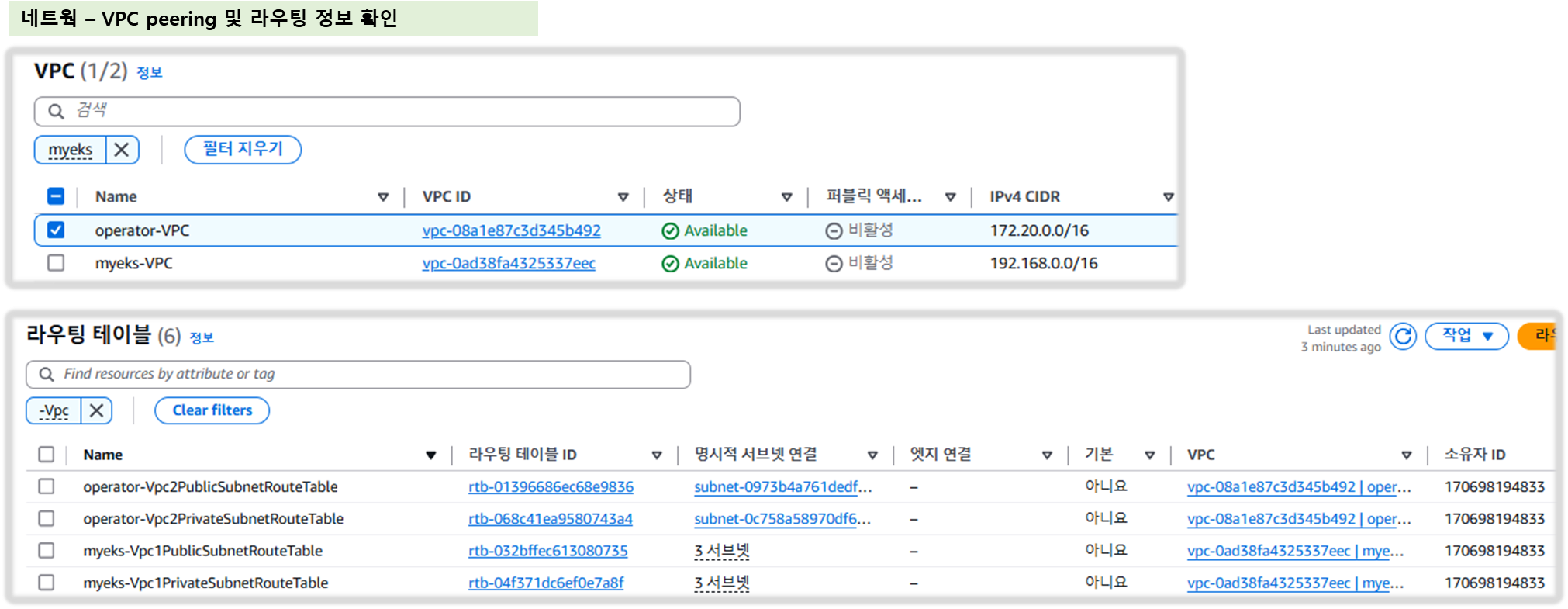

배포된 리소스 정보 확인 : 운영서버 EC2, VPC(DNS 설정 옵션), VPC Peering, Routing Table

[ 실습 결과 - 한 눈에 보기 ]

[3] eksctl 을 통해 EKS 배포

Step1. 배포할 YAML 파일 작성

#
export CLUSTER_NAME=myeks

# myeks-VPC/Subnet 정보 확인 및 변수 지정
export VPCID=$(aws ec2 describe-vpcs --filters "Name=tag:Name,Values=$CLUSTER_NAME-VPC" --query 'Vpcs[*].VpcId' --output text)
echo $VPCID

export PubSubnet1=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PublicSubnet1" --query "Subnets[0].[SubnetId]" --output text)
export PubSubnet2=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PublicSubnet2" --query "Subnets[0].[SubnetId]" --output text)
export PubSubnet3=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PublicSubnet3" --query "Subnets[0].[SubnetId]" --output text)
echo $PubSubnet1 $PubSubnet2 $PubSubnet3

# 출력된 내용 참고 : 아래 yaml 파일 참고해서 vpc/subnet id, ssh key 경로 수정

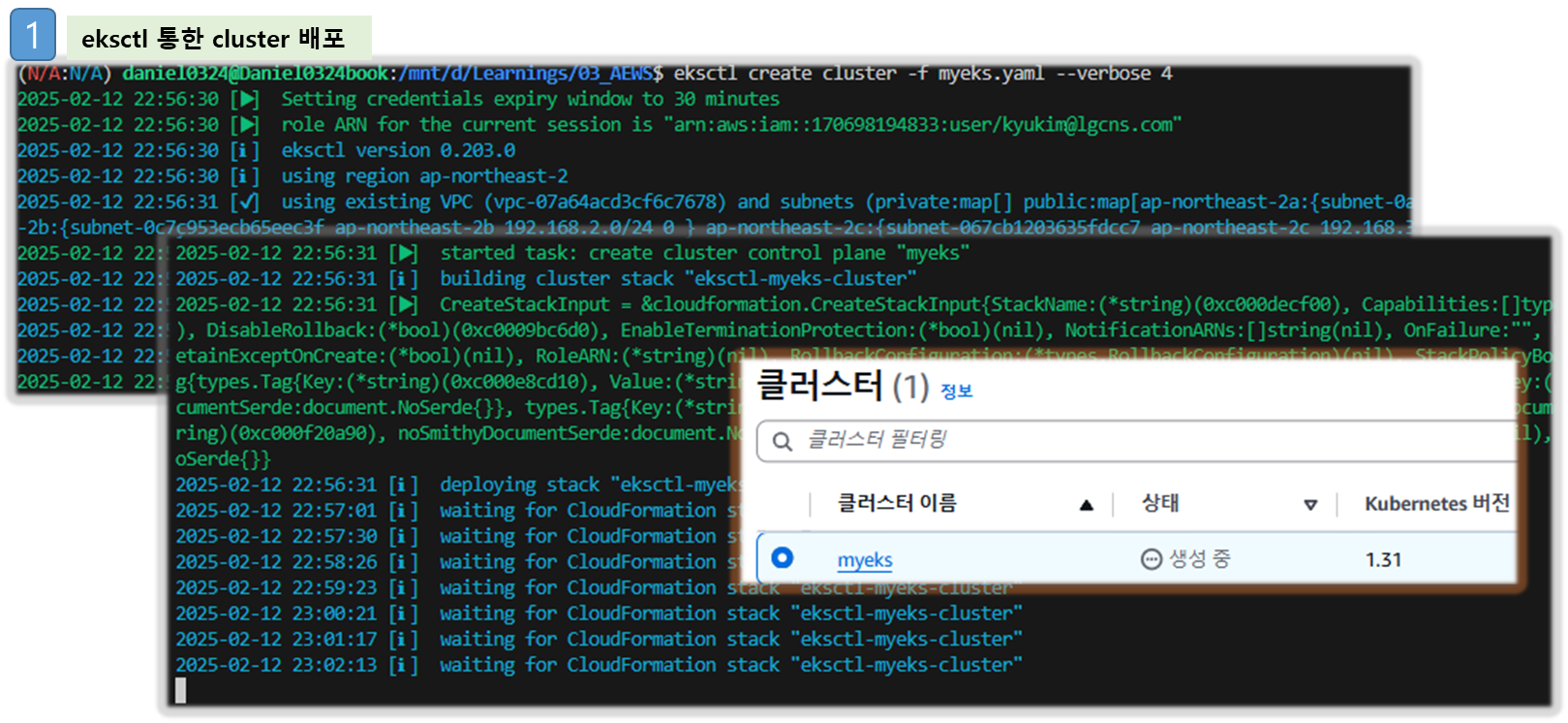

eksctl create cluster --name $CLUSTER_NAME --region=ap-northeast-2 --nodegroup-name=ng1 --node-type=t3.medium --nodes 3 --node-volume-size=30 --vpc-public-subnets "$PubSubnet1","$PubSubnet2","$PubSubnet3" --version 1.31 --with-oidc --external-dns-access --full-ecr-access --alb-ingress-access --node-ami-family AmazonLinux2023 --ssh-access --dry-run > myeks.yaml


-------------------------------------------
# 미사용
## export PrivateSubnet1=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PrivateSubnet1" --query "Subnets[0].[SubnetId]" --output text)
## export PrivateSubnet2=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PrivateSubnet2" --query "Subnets[0].[SubnetId]" --output text)
## export PrivateSubnet3=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PrivateSubnet3" --query "Subnets[0].[SubnetId]" --output text)
## echo $PrivateSubnet1 $PrivateSubnet2 $PrivateSubnet3

# ssh 퍼블릭 키 경로 지정
## SshPublic=<각자 자신의 ssh 퍼블릭 키 경로>
## SshPublic=~/.ssh/kp-gasida.pub
## echo $SshPublic
## eksctl create cluster --name $CLUSTER_NAME --region=ap-northeast-2 --nodegroup-name=ng1 --node-type=t3.medium --nodes 3 --node-volume-size=30 --vpc-public-subnets "$PubSubnet1","$PubSubnet2","$PubSubnet3" --version 1.31 --with-oidc --external-dns-access --full-ecr-access --alb-ingress-access --node-ami-family AmazonLinux2023 --ssh-access --ssh-public-key $SshPublic --dry-run > myeks.yaml

Step2. myeks.yaml 파일 작성 : ssm 접속은 기본값 적용됨 → ssh.publicKeyName 으로 이름 지정 가능

( VPC ID, public subnet, public keyname 수정할 것 !! )

apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig
metadata:
  name: myeks
  region: ap-northeast-2
  version: "1.31"

kubernetesNetworkConfig:
  ipFamily: IPv4

iam:
  vpcResourceControllerPolicy: true
  withOIDC: true

accessConfig:
  authenticationMode: API_AND_CONFIG_MAP

vpc:
  autoAllocateIPv6: false
  cidr: 192.168.0.0/16
  clusterEndpoints:
    privateAccess: true # if you only want to allow private access to the cluster
    publicAccess: true # if you want to allow public access to the cluster
  id: vpc-0ad38fa4325337eec  # 각자 환경 정보로 수정 ***
  manageSharedNodeSecurityGroupRules: true # if you want to manage the rules of the shared node security group
  nat:
    gateway: Disable
  subnets:
    public:
      ap-northeast-2a:
        az: ap-northeast-2a
        cidr: 192.168.1.0/24
        id: subnet-0237a0693f1987c0d  # 각자 환경 정보로 수정 ***
      ap-northeast-2b:
        az: ap-northeast-2b
        cidr: 192.168.2.0/24
        id: subnet-0346e42f00e631442  # 각자 환경 정보로 수정 ***
      ap-northeast-2c:
        az: ap-northeast-2c
        cidr: 192.168.3.0/24
        id: subnet-0d1ae6b34c2aaa698  # 각자 환경 정보로 수정 ***

addons:
  - name: vpc-cni # no version is specified so it deploys the default version
    version: latest # auto discovers the latest available
    attachPolicyARNs: # attach IAM policies to the add-on's service account
      - arn:aws:iam::aws:policy/AmazonEKS_CNI_Policy
    configurationValues: |-
      enableNetworkPolicy: "true"

  - name: kube-proxy
    version: latest

  - name: coredns
    version: latest

  - name: metrics-server
    version: latest

privateCluster:
  enabled: false
  skipEndpointCreation: false

managedNodeGroups:
- amiFamily: AmazonLinux2023
  desiredCapacity: 3
  disableIMDSv1: true
  disablePodIMDS: false
  iam:
    withAddonPolicies:
      albIngress: false # Disable ALB Ingress Controller
      appMesh: false
      appMeshPreview: false
      autoScaler: false
      awsLoadBalancerController: true # Enable AWS Load Balancer Controller
      certManager: true # Enable cert-manager
      cloudWatch: false
      ebs: false
      efs: false
      externalDNS: true # Enable ExternalDNS
      fsx: false
      imageBuilder: true
      xRay: false
  instanceSelector: {}
  instanceType: t3.medium
  preBootstrapCommands:
    # install additional packages
    - "dnf install nvme-cli links tree tcpdump sysstat ipvsadm ipset bind-utils htop -y"
    # disable hyperthreading
    - "for n in $(cat /sys/devices/system/cpu/cpu*/topology/thread_siblings_list | cut -s -d, -f2- | tr ',' '\n' | sort -un); do echo 0 > /sys/devices/system/cpu/cpu${n}/online; done"
  labels:
    alpha.eksctl.io/cluster-name: myeks
    alpha.eksctl.io/nodegroup-name: ng1
  maxSize: 3
  minSize: 3
  name: ng1
  privateNetworking: false
  releaseVersion: ""
  securityGroups:
    withLocal: null
    withShared: null
  ssh:
    allow: true
    publicKeyName: kp-kyukim  # 각자 환경 정보로 수정 ***
  tags:
    alpha.eksctl.io/nodegroup-name: ng1
    alpha.eksctl.io/nodegroup-type: managed
  volumeIOPS: 3000
  volumeSize: 30
  volumeThroughput: 125
  volumeType: gp3

Step3. 최종 yaml 로 eks 배포

# kubeconfig 파일 경로 위치 지정 :
export KUBECONFIG=$HOME/kubeconfig
# 혹은 각자 편한 경로 위치에 파일 지정
# export KUBECONFIG=~/Downloads/kubeconfig

# 배포
eksctl create cluster -f myeks.yaml --verbose 4

Step4. 배포 후 기본정보 확인

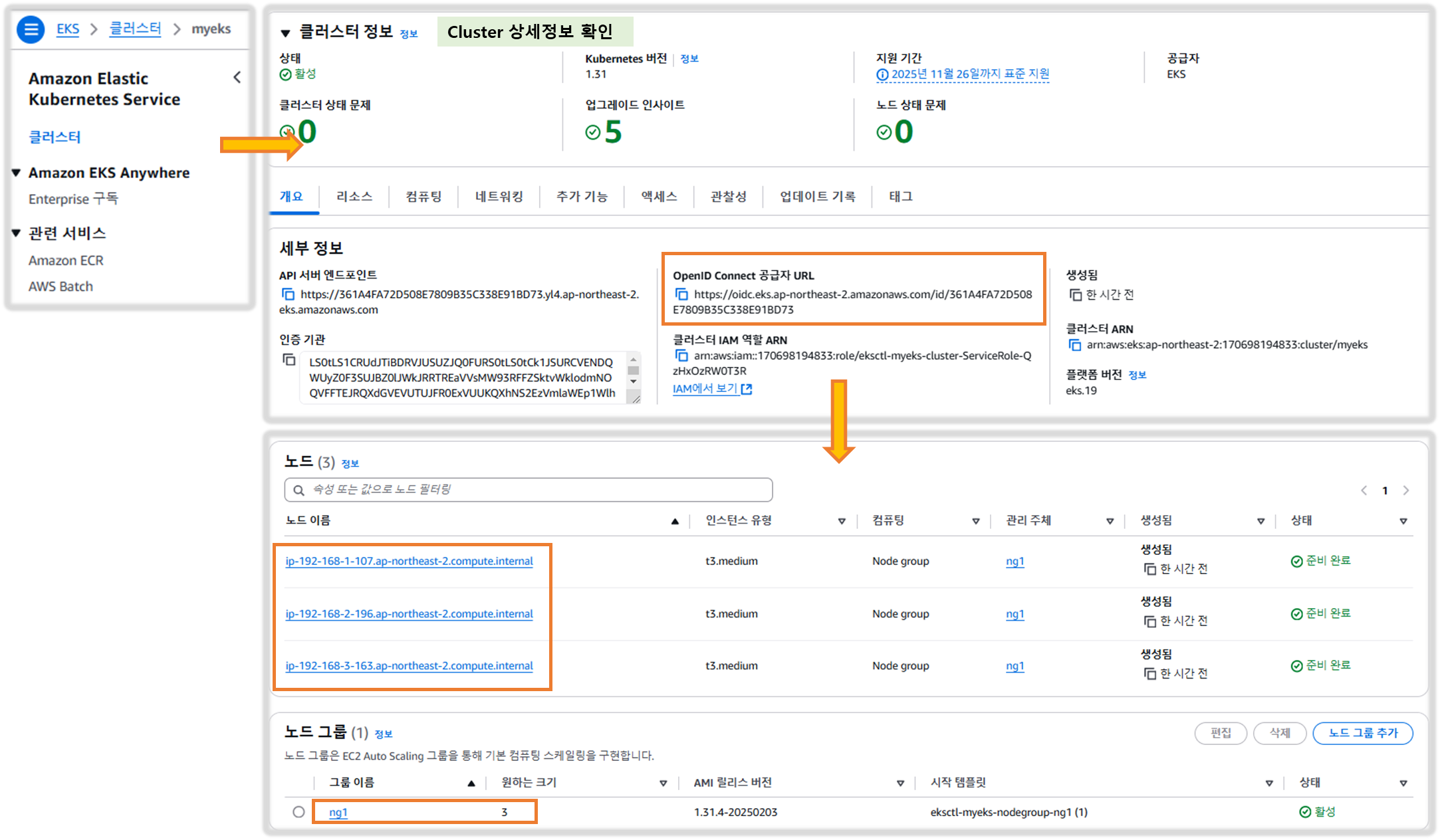

EKS 관리 콘솔 확인
- Overview : API server endpoint, Open ID Connect provider URL기본 정보(oidc)
- Compute : Node groups 클릭 → AMI(AL2023)..
- Networking : access(public and private)..
- Add-ons : VPC CNI 클릭 → edit 후 권한 설정 확인(IRSA) ⇒ 해당 IAM Role 확인 ← 보안 진행 주차에서 상세히 소개
- Access : IAM access entries (설치 시 사용한 자격증명 username 확인) ← 보안 진행 주차에서 상세히 소개

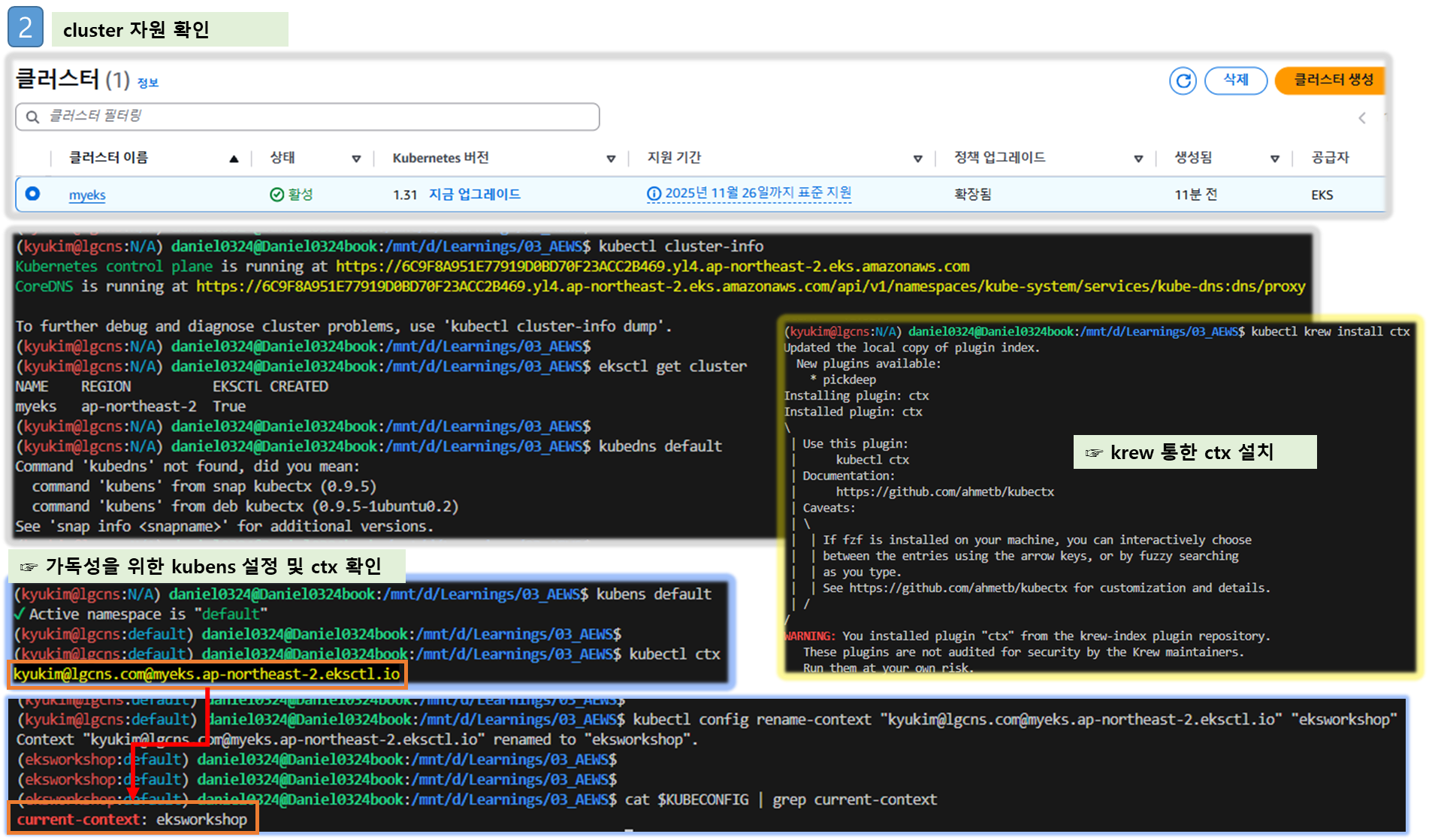

EKS 정보 확인

#
kubectl cluster-info
eksctl get cluster

# 네임스페이스 default 변경 적용  ( 설치 : sudo apt install kubectx )
kubens default

#
kubectl ctx
cat $KUBECONFIG | grep current-context
kubectl config rename-context "<각자 자신의 IAM User>@myeks.ap-northeast-2.eksctl.io" "eksworkshop"
kubectl config rename-context "admin@myeks.ap-northeast-2.eksctl.io" "eksworkshop"
cat $KUBECONFIG | grep current-context

#

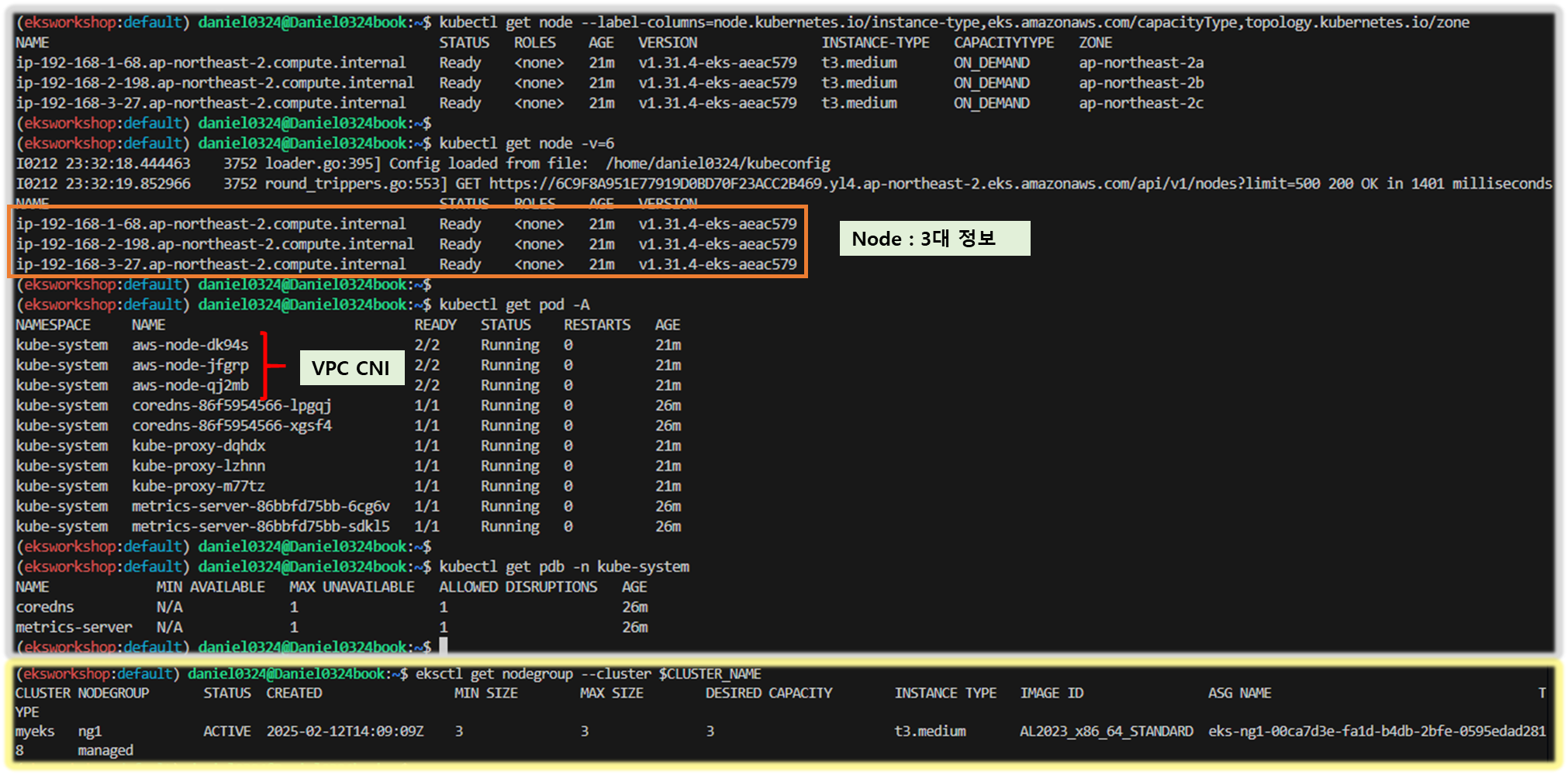

kubectl get node --label-columns=node.kubernetes.io/instance-type,eks.amazonaws.com/capacityType,topology.kubernetes.io/zone
kubectl get node -v=6

#
kubectl get pod -A
kubectl get pdb -n kube-system
NAME             MIN AVAILABLE   MAX UNAVAILABLE   ALLOWED DISRUPTIONS   AGE
coredns          N/A             1                 1                     28m
metrics-server   N/A             1                 1                     28m

# 관리형 노드 그룹 확인
eksctl get nodegroup --cluster $CLUSTER_NAME
aws eks describe-nodegroup --cluster-name $CLUSTER_NAME --nodegroup-name ng1 | jq

# eks addon 확인
eksctl get addon --cluster $CLUSTER_NAME
NAME            VERSION                 STATUS  ISSUES  IAMROLE                                                          UPDATE AVAILABLE CONFIGURATION VALUES            POD IDENTITY ASSOCIATION ROLES
coredns         v1.11.4-eksbuild.2      ACTIVE  0
kube-proxy      v1.31.3-eksbuild.2      ACTIVE  0
metrics-server  v0.7.2-eksbuild.1       ACTIVE  0
vpc-cni         v1.19.2-eksbuild.1      ACTIVE  0       arn:aws:iam::911283464785:role/eksctl-myeks-addon-vpc-cni-Role1-WqTaK0VjADcW                              enableNetworkPolicy: "true

[ 실행 결과 - 한 눈에 보기 ]

[4] 관리형 노드 그룹(EC2) 접속 및 노드 정보 확인

관리 콘솔 EC2 서비스 : 관리형 노드 그룹(EC2) 에 보안그룹 ID 확인
해당 보안그룹 inbound 에 자신의 집 공인 IP 추가 후 접속 확인

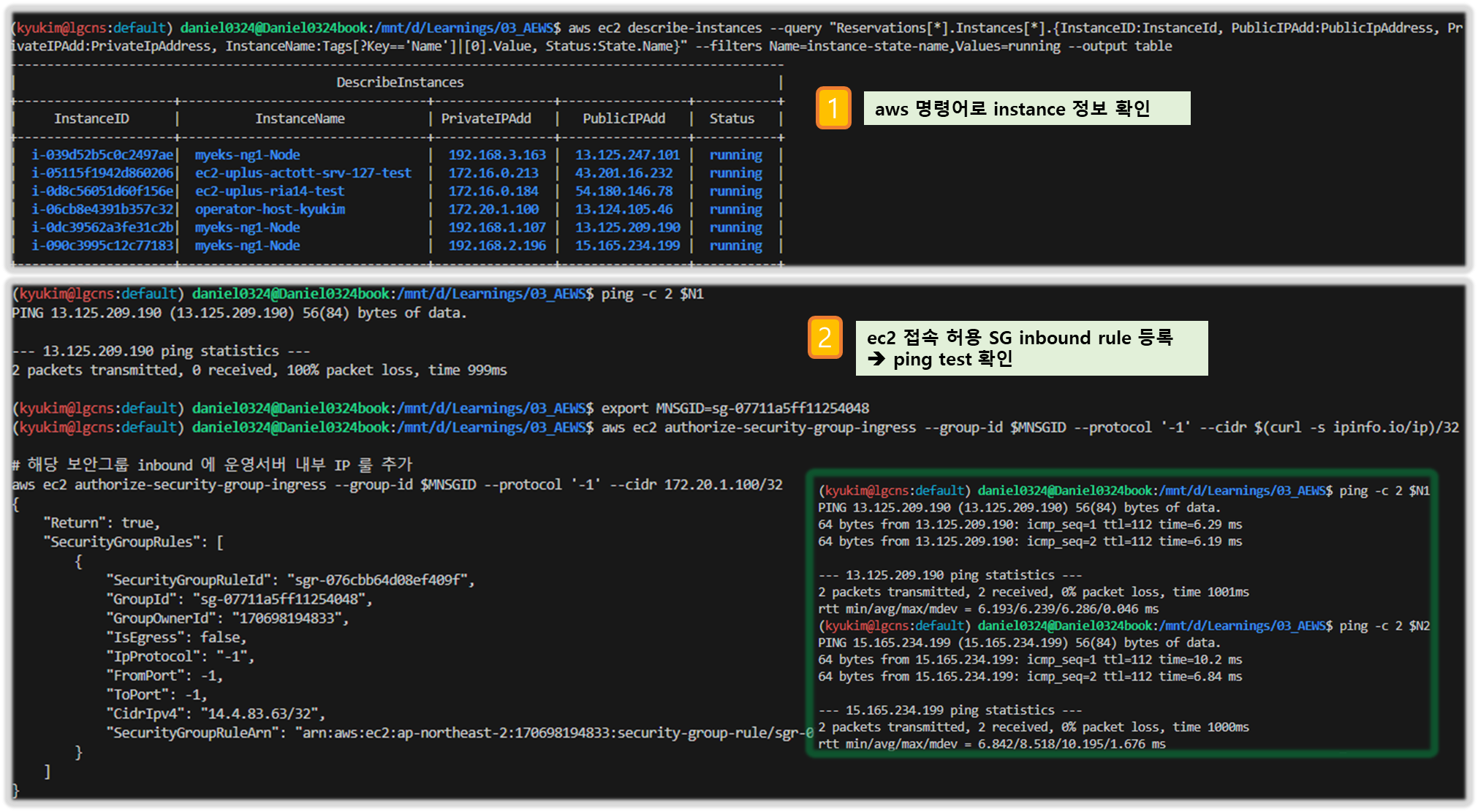

# 인스턴스 공인 IP 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{InstanceID:InstanceId, PublicIPAdd:PublicIpAddress, PrivateIPAdd:PrivateIpAddress, InstanceName:Tags[?Key=='Name']|[0].Value, Status:State.Name}" --filters Name=instance-state-name,Values=running --output table

# 인스턴스 공인 IP 변수 지정
export N1=<az1 배치된 EC2 공인 IP>
export N2=<az2 배치된 EC2 공인 IP>
export N3=<az3 배치된 EC2 공인 IP>
export N1=43.203.169.0
export N2=13.125.28.29
export N3=13.125.255.7
echo $N1, $N2, $N3

# ping 테스트
ping -c 2 $N1
ping -c 2 $N2

# *nodegroup-ng1* 포함된 보안그룹 ID
export MNSGID=<각자 자신의 관리형 노드 그룹(EC2) 에 보안그룹 ID>
export MNSGID=sg-07711a5ff11254048

# 해당 보안그룹 inbound 에 자신의 집 공인 IP 룰 추가
aws ec2 authorize-security-group-ingress --group-id $MNSGID --protocol '-1' --cidr $(curl -s ipinfo.io/ip)/32

# 해당 보안그룹 inbound 에 운영서버 내부 IP 룰 추가
aws ec2 authorize-security-group-ingress --group-id $MNSGID --protocol '-1' --cidr 172.20.1.100/32

# AWS EC2 관리 콘솔에서 EC2에 보안 그룹에 inbound rule 에 추가된 규칙 정보 확인


# ping 테스트
ping -c 2 $N1
ping -c 2 $N2

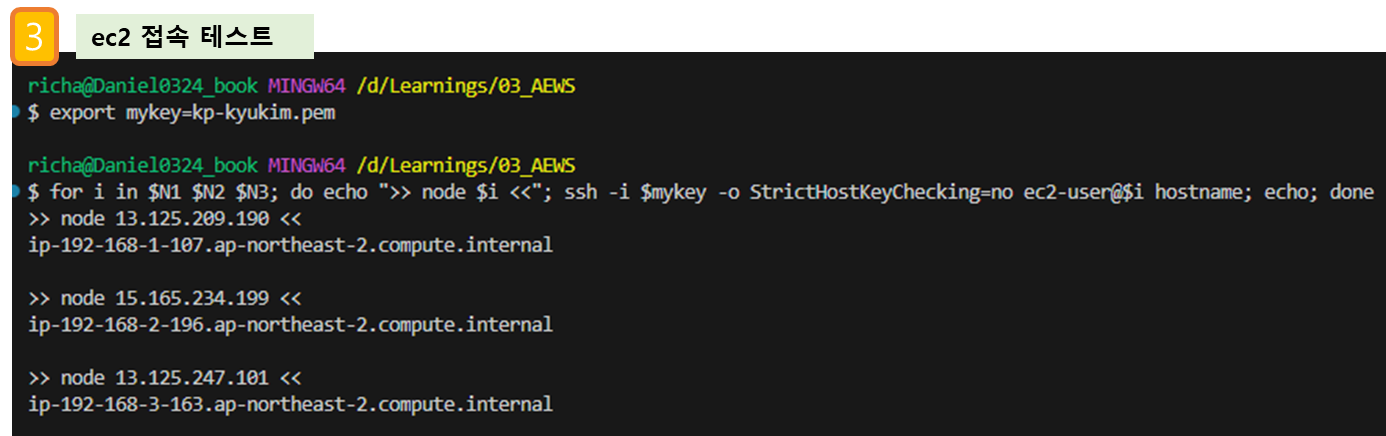

# 워커 노드 SSH 접속
export mykey=kp-kyukim.pem
ssh -i <SSH 키> -o StrictHostKeyChecking=no ec2-user@$N1 hostname
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh -i $mykey -o StrictHostKeyChecking=no ec2-user@$i hostname; echo; done

ssh ec2-user@$N1
exit
ssh ec2-user@$N2
exit
ssh ec2-user@$N2
exit

------------------
# 운영서버 EC2에서 접속 시

## 인스턴스 공인 IP 변수 지정
export N1=<az1 배치된 EC2 내부 IP>
export N2=<az2 배치된 EC2 내부 IP>
export N3=<az3 배치된 EC2 내부 IP>
export N1=192.168.1.186
export N2=192.168.2.123
export N3=192.168.3.174
echo $N1, $N2, $N3

## ping 테스트
ping -c 2 $N1
ping -c 2 $N2

[ 실행 결과 - 한 눈에 보기 ]

(옵션) AWS EC2 System Manager - Session Manager 로 관리형 노드 그룹(EC2) 접속
- 방안1 : 터미널에서 접속
LabGuide - AWS Systems Manager Session Manager

# 인스턴스 ID 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{InstanceID:InstanceId, PublicIPAdd:PublicIpAddress, PrivateIPAdd:PrivateIpAddress, InstanceName:Tags[?Key=='Name']|[0].Value, Status:State.Name}" --filters Name=instance-state-name,Values=running --output text

# Session Manager 를 통한 접속
aws ssm start-session --target i-08de73b8e3d968f24
--------------------------------------------------
# 기본 사용자 정보 확인
whoami
pwd

# bash shell 적용
bash
whoami
pwd

# 기본 정보 확인
hostnamectl

# sudo 권한 사용 확인 >> 가능한 이유는? ChatGPT 등에 물어보시라!
sudo cat /etc/passwd

# 빠져나오기
exit
exit
--------------------------------------------------

[ 실행 결과 - 한 눈에 보기 ]

방안2 : 관리 콘솔 AWS EC2 System Manager - Session Manager 에서 접속 - Link
- 세션 종료 후 로깅 확인해보기

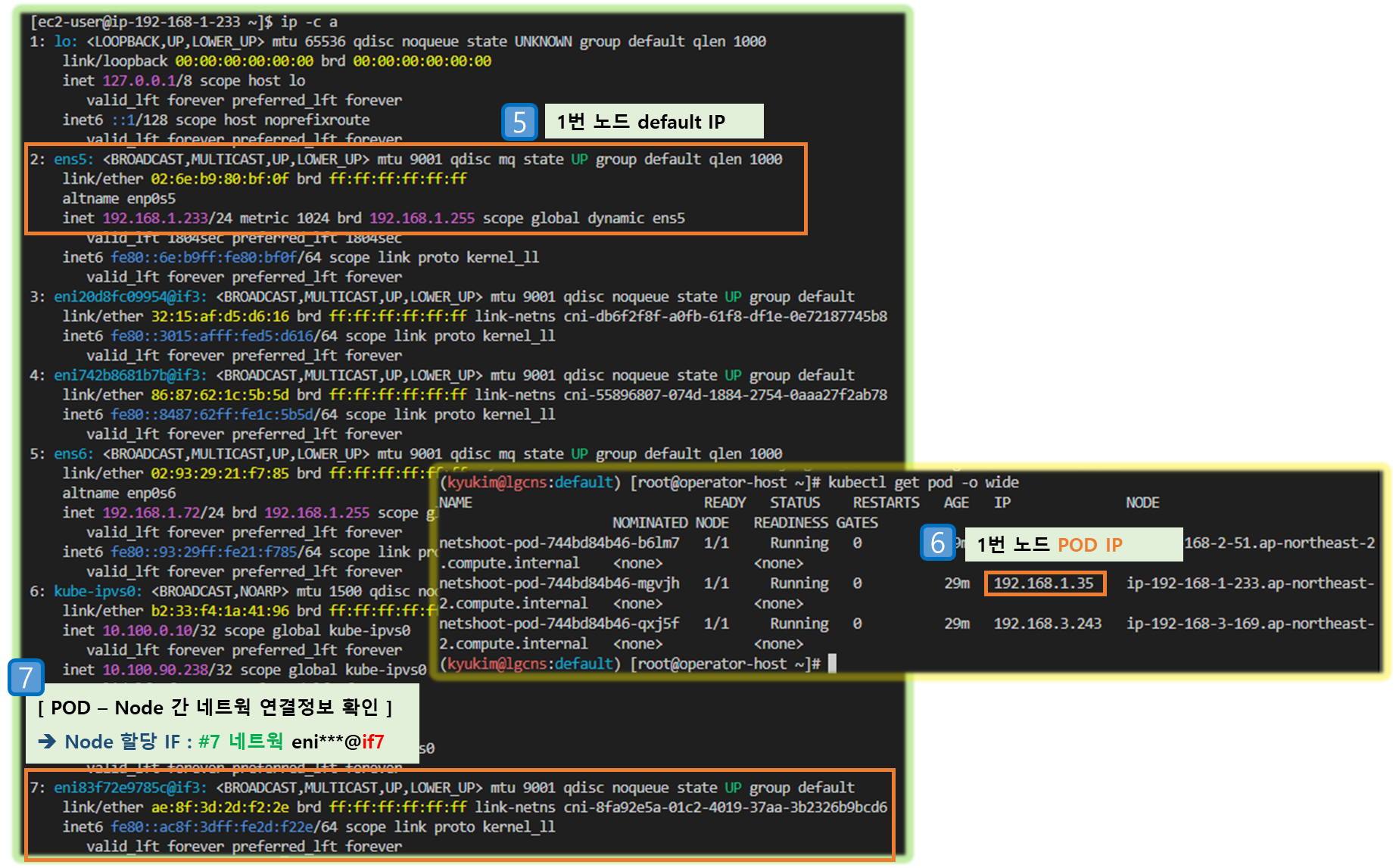

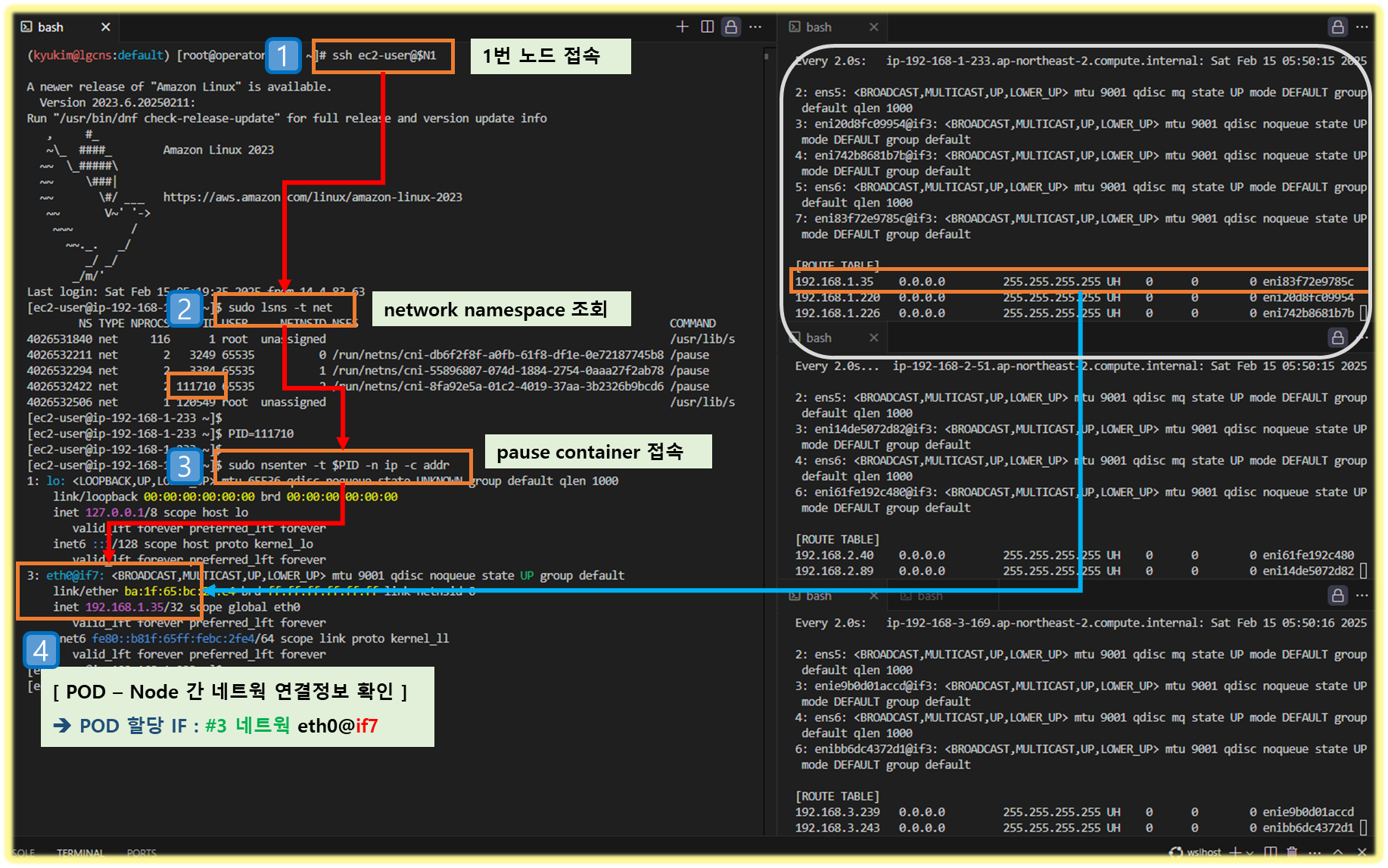

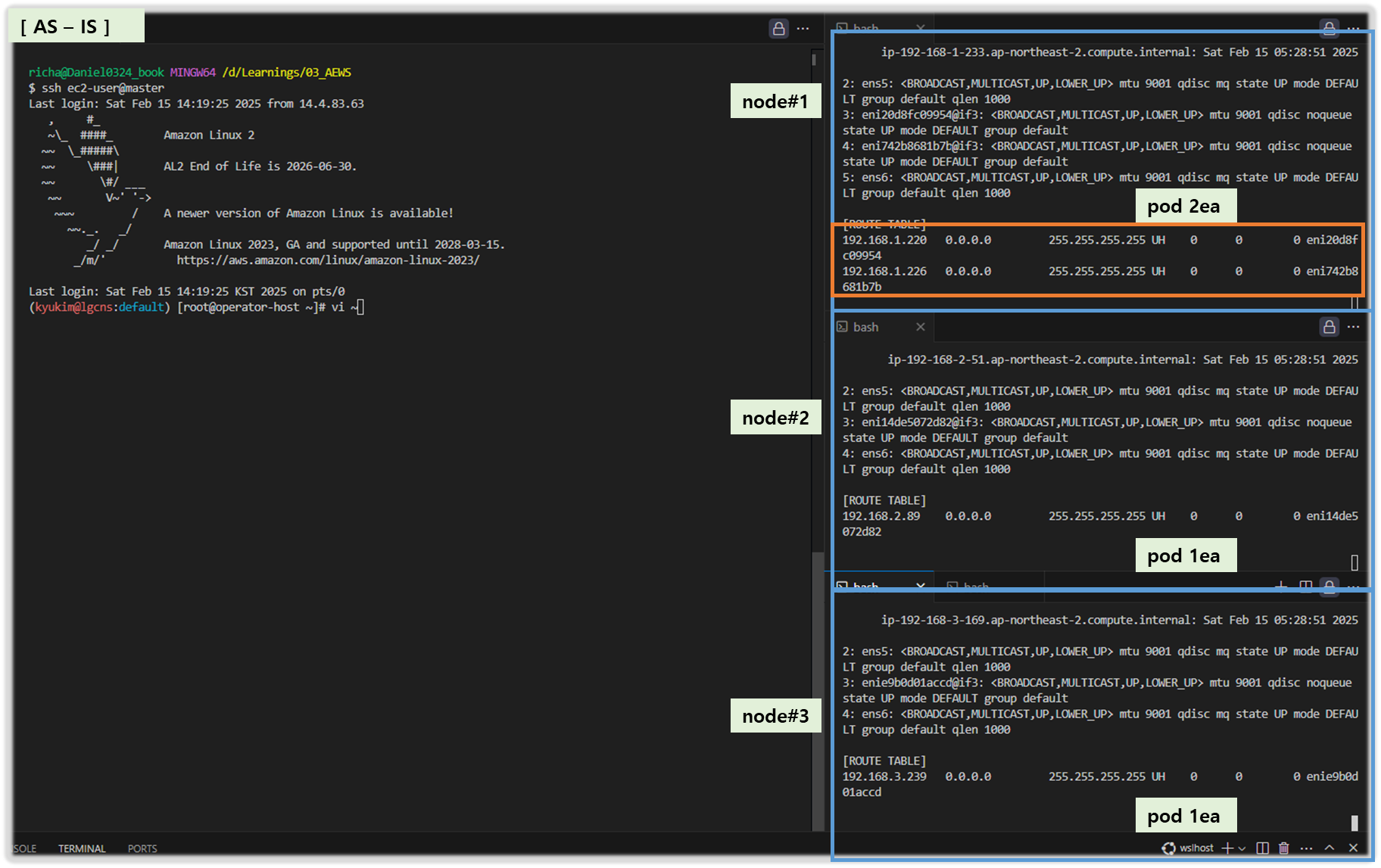

[ 노드 정보 확인 ]

# 노드 정보 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i hostnamectl; echo; done

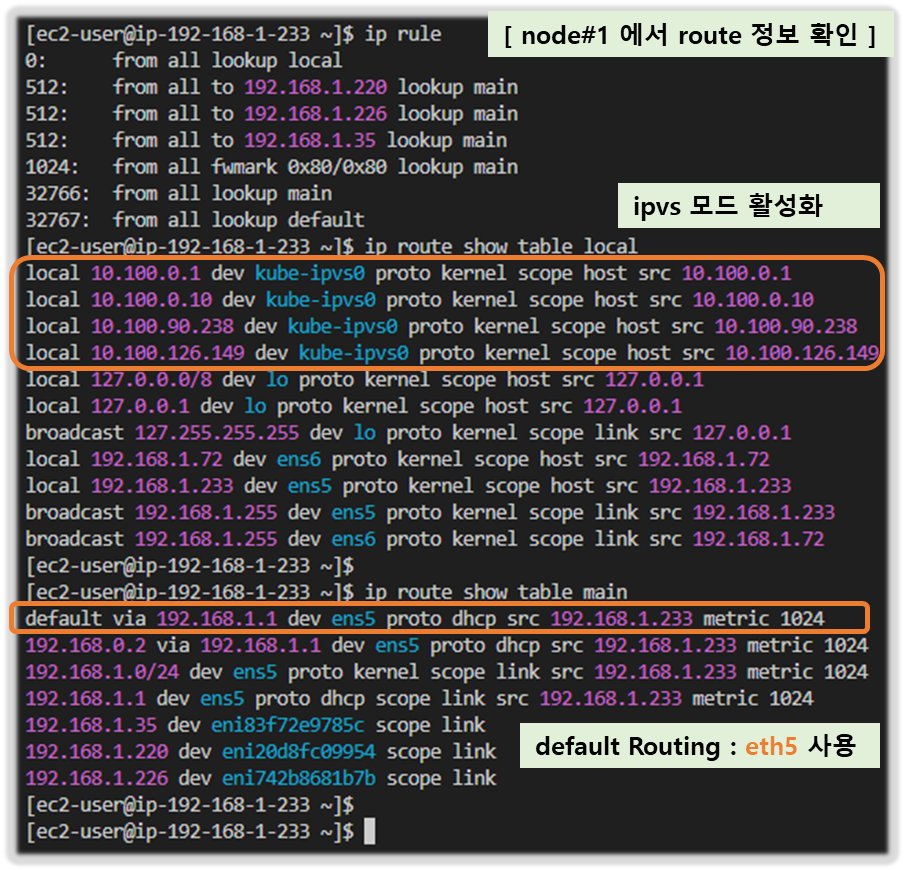

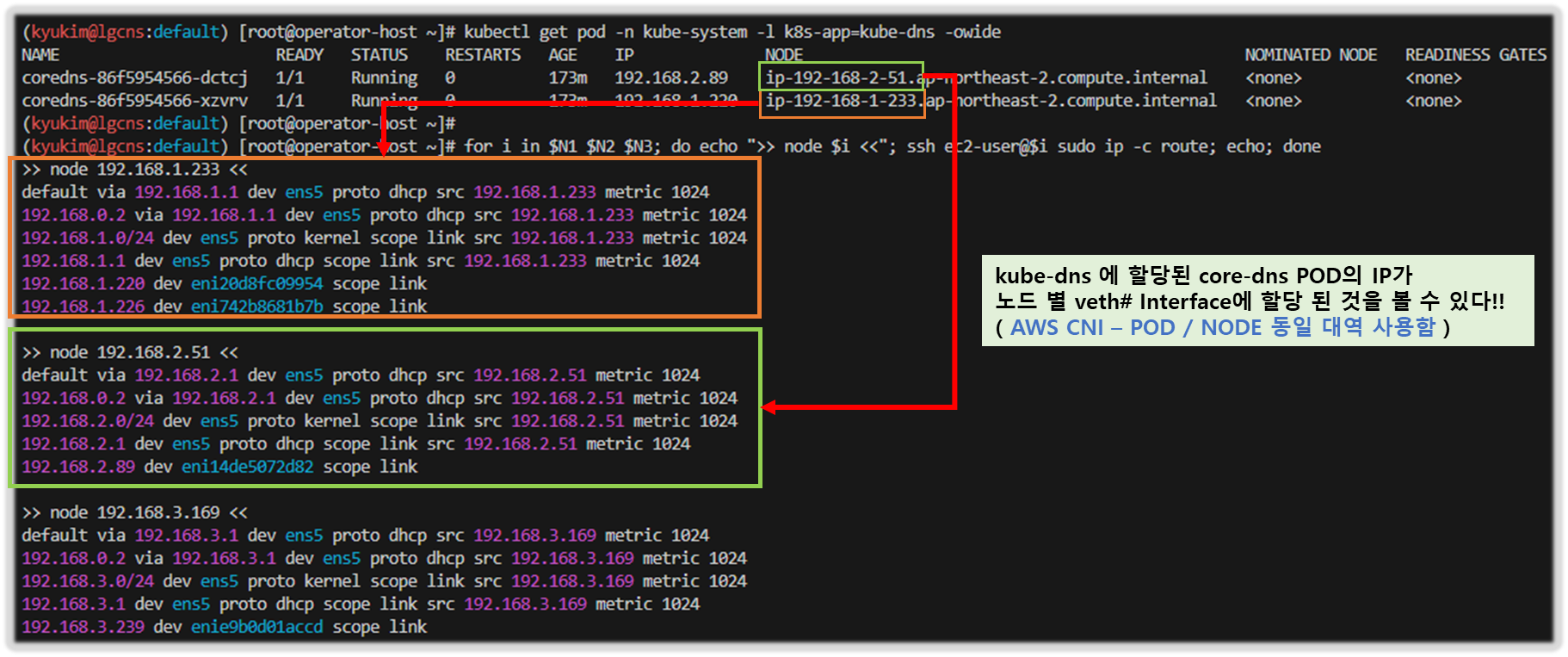

for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -c addr; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -c route; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo iptables -t nat -S; echo; done

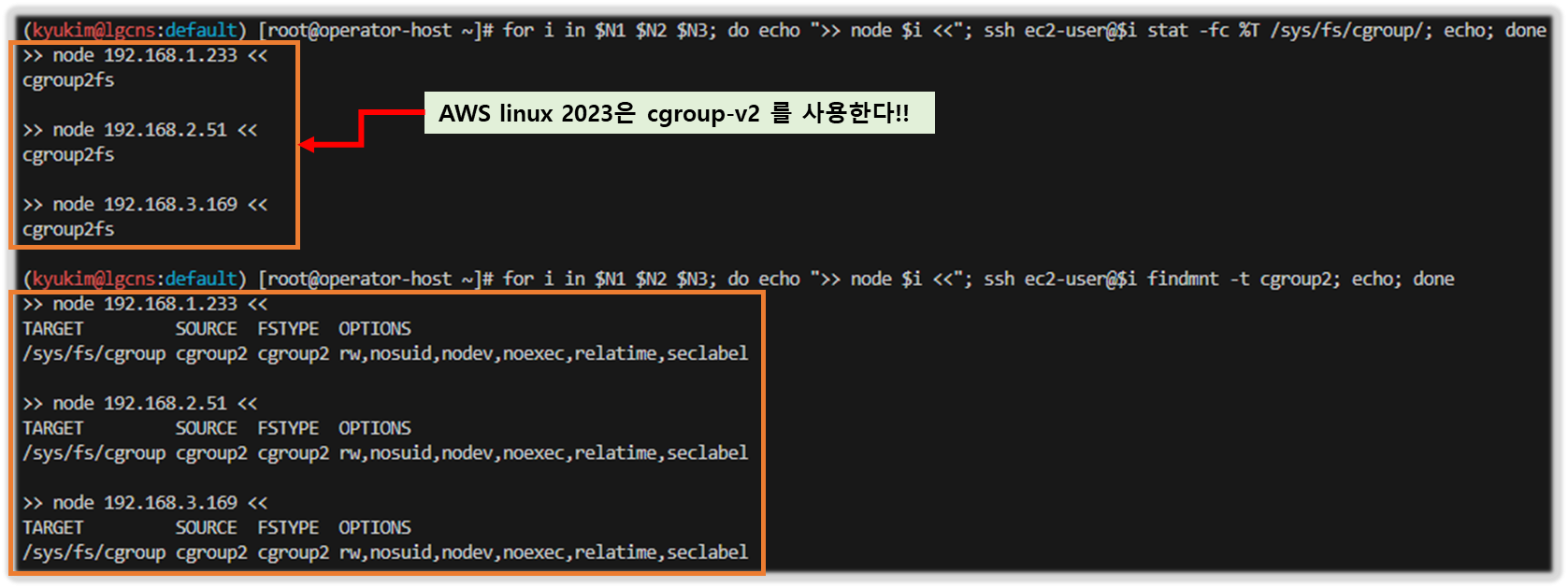

# Node cgroup version : v1(tmpfs), v2(cgroup2fs) - Link
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i stat -fc %T /sys/fs/cgroup/; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i findmnt -t cgroup2; echo; done

#
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo systemctl status kubelet; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i ps axf |grep /usr/bin/containerd; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo tree /etc/kubernetes/kubelet/; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo cat /etc/kubernetes/kubelet/config.json | jq; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo cat /etc/kubernetes/kubelet/config.json.d/00-nodeadm.conf | jq; echo; done

#
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i lsblk; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i df -hT /; echo; done

# 컨테이너 리스트 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ctr -n k8s.io container list; echo; done
CONTAINER                                                           IMAGE                                                                                          RUNTIME
28b6a15c475e32cd8777c1963ba684745573d0b6053f80d2d37add0ae841eb45    602401143452.dkr.ecr-fips.us-east-1.amazonaws.com/eks/pause:3.5                                io.containerd.runc.v2
4f266ebcee45b133c527df96499e01ec0c020ea72785eb10ef63b20b5826cf7c    602401143452.dkr.ecr-fips.us-east-1.amazonaws.com/eks/pause:3.5                                io.containerd.runc.v2
...

# 컨테이너 이미지 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ctr -n k8s.io image list --quiet; echo; done
...

# 태스크 리스트 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ctr -n k8s.io task list; echo; done

[ 실행 결과 - 한 눈에 보기 ]

[5] 운영서버 EC2에서 eks 를 사용 할 수 있게 설정

# eks 설치한 iam 자격증명을 설정하기
aws configure
...

# get-caller-identity 확인
aws sts get-caller-identity --query Arn

# kubeconfig 생성
cat ~/.kube/config
aws eks update-kubeconfig --name myeks --user-alias <위 출력된 자격증명 사용자>
aws eks update-kubeconfig --name myeks --user-alias admin

# 추가된 kubeconfig 정보 확인
cat ~/.kube/config

# eks api dig 조회 : VPC 내부에서 질의하는데 왜 그럴까? private hosted zone 의 특징을 알아보자
APIDNS=$(aws eks describe-cluster --name myeks | jq -r .cluster.endpoint | cut -d '/' -f 3)
dig +short $APIDNS

#
kubectl cluster-info
kubectl ns default
kubectl get node -v6

[ 실습 결과 - 한 눈에 보기 ]

★ 실습에서 자주 사용하는 변수 설정

#
export KUBECONFIG=~/Downloads/kubeconfig
export CLUSTER_NAME=myeks

# myeks-VPC/Subnet 정보 확인 및 변수 지정
export VPCID=$(aws ec2 describe-vpcs --filters "Name=tag:Name,Values=$CLUSTER_NAME-VPC" --query 'Vpcs[*].VpcId' --output text)
echo $VPCID

export PubSubnet1=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PublicSubnet1" --query "Subnets[0].[SubnetId]" --output text)
export PubSubnet2=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PublicSubnet2" --query "Subnets[0].[SubnetId]" --output text)
export PubSubnet3=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-Vpc1PublicSubnet3" --query "Subnets[0].[SubnetId]" --output text)
echo $PubSubnet1 $PubSubnet2 $PubSubnet3

# 인스턴스 IP 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{InstanceID:InstanceId, PublicIPAdd:PublicIpAddress, PrivateIPAdd:PrivateIpAddress, InstanceName:Tags[?Key=='Name']|[0].Value, Status:State.Name}" --filters Name=instance-state-name,Values=running --output table

# 인스턴스 공인 IP 변수 지정
#export N1=<az1 배치된 EC2 공인 IP>
#export N2=<az2 배치된 EC2 공인 IP>
#export N3=<az3 배치된 EC2 공인 IP>
export N1=13.125.209.190
export N2=15.165.234.199
export N3=13.125.247.101
echo $N1, $N2, $N3

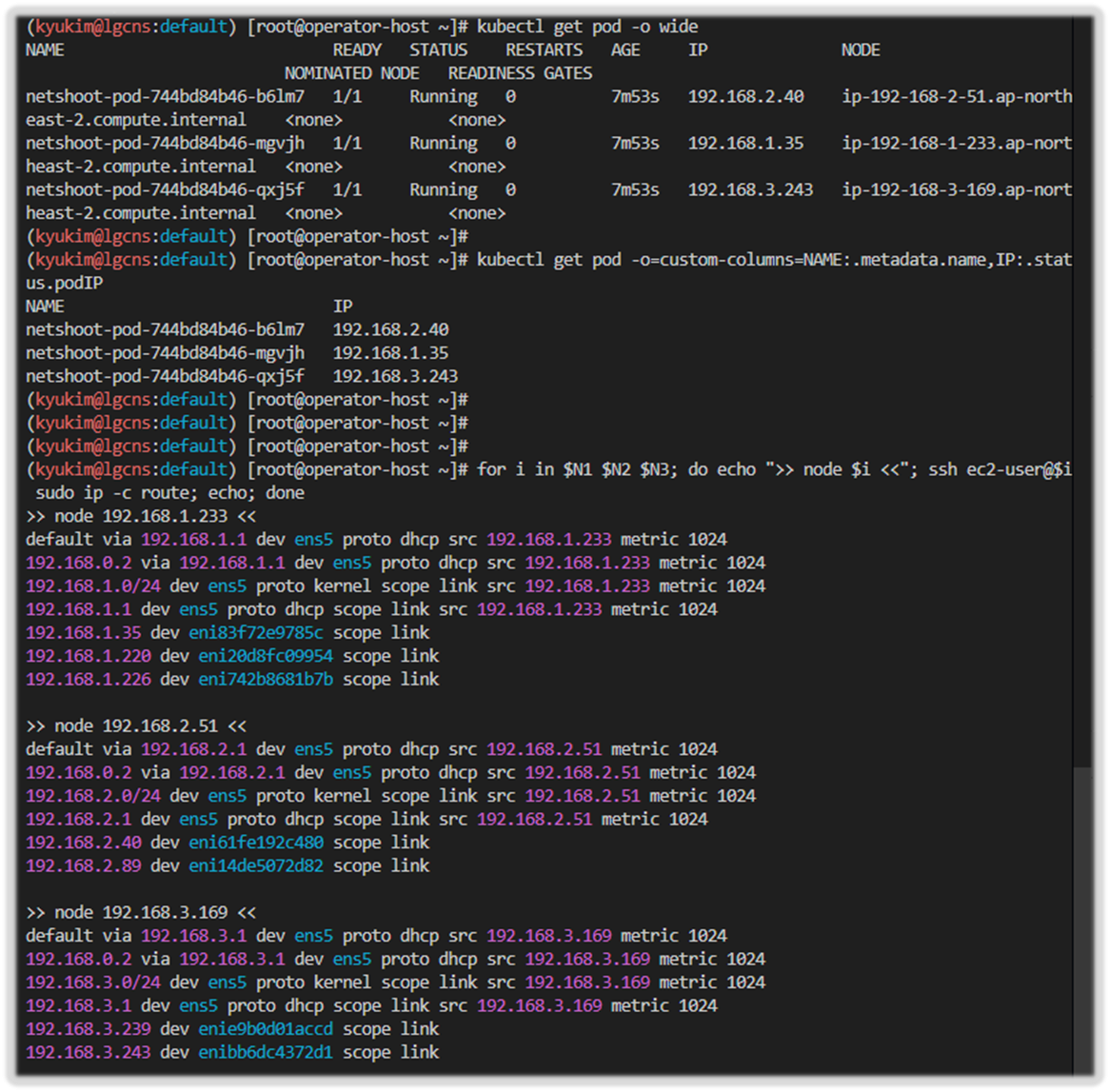

# 노드 정보 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i hostnamectl; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -c addr; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -c route; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo iptables -t nat -S; echo; done

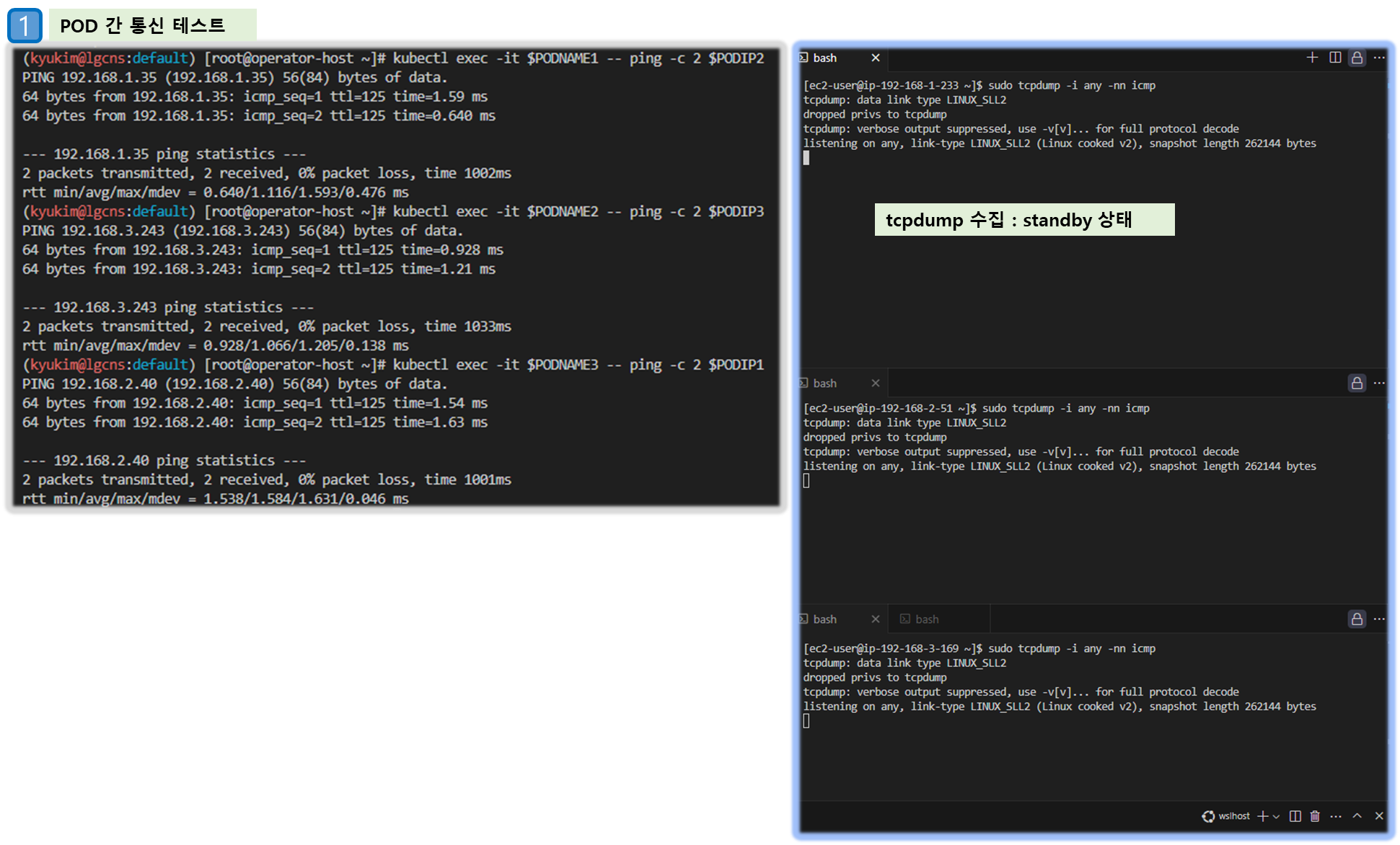

# 파드 이름 변수 지정

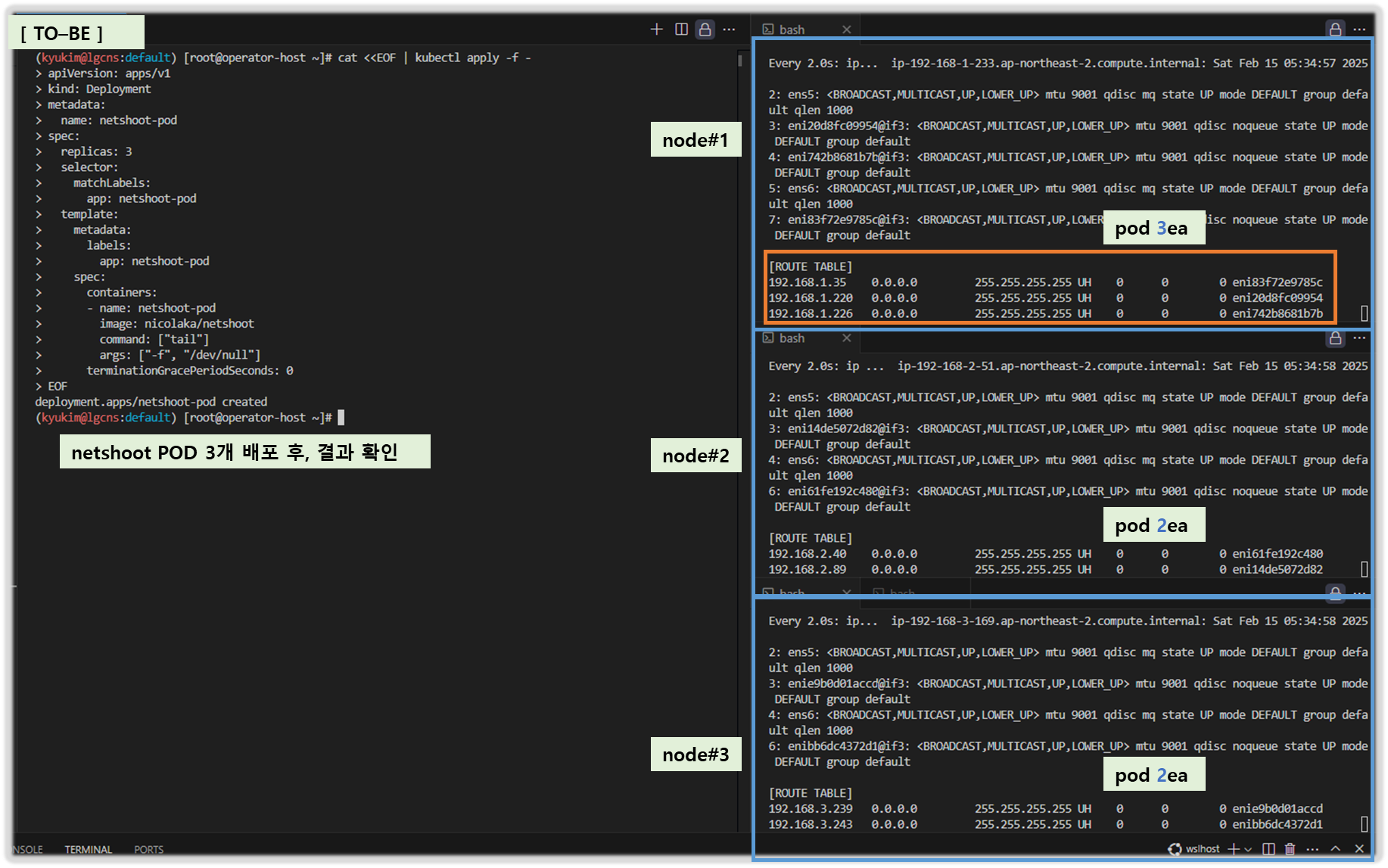

PODNAME1=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[0].metadata.name}')
PODNAME2=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[1].metadata.name}')
PODNAME3=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[2].metadata.name}')

# 파드 IP 변수 지정
PODIP1=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[0].status.podIP}')
PODIP2=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[1].status.podIP}')
PODIP3=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[2].status.podIP}')

# 자신의 도메인 변수 지정 : 소유하고 있는 자신의 도메인을 입력하시면 됩니다
MyDomain=<자신의 도메인>
MyDomain=gasida.link

MyDnzHostedZoneId=`aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Id" --output text`
echo $MyDnzHostedZoneId

# A 레코드 값 반복 조회
while true; do aws route53 list-resource-record-sets --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'A']" | jq ; date ; echo ; sleep 1; done

[심화] 이게 돼요? 도커 없이 컨테이너 만들기 3 : 격리 Namespece - Docs , Youtube

[심화] 이게 돼요? 도커 없이 컨테이너 만들기 4 : 자원 관리, cgroups - Docs , Youtube

[ 요약 ]

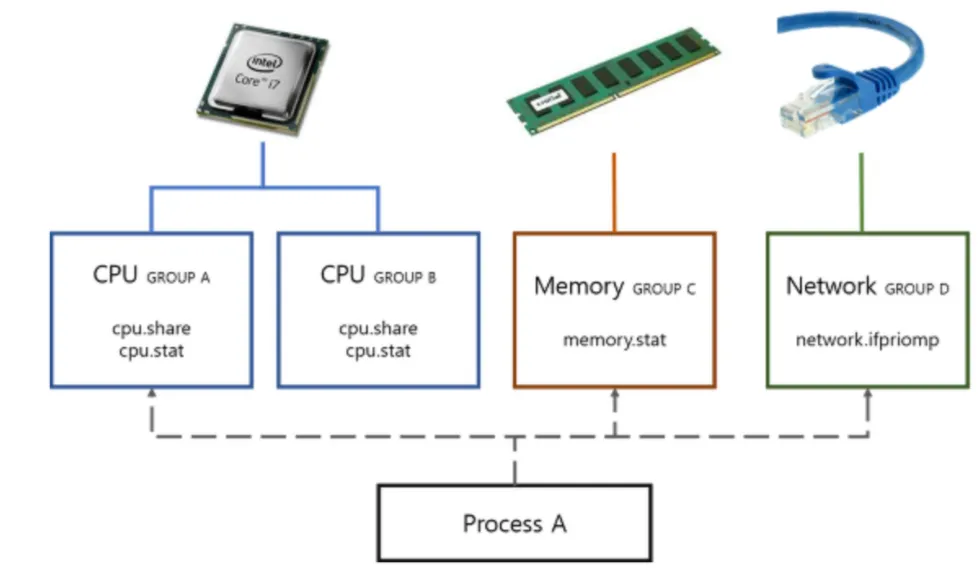

cgroup이란? : Cpu, Disk I/O, Memory, Network 등 자원 사용을 제한/격리 시키는 커널 기능
cgroups인가? cgroup 인가?
- 하지만 리눅스 커널 공식문서를 보면 허태준님께서 이미 정의를 하고 시작을 하셨다.
- 여러 개의 control group을 명시적으로 언급할 때는 복수형인 "cgroups"을 사용한다고 한다.
- 그리고 앞에 c는 대문자로 쓰이지 않는다고 한다.

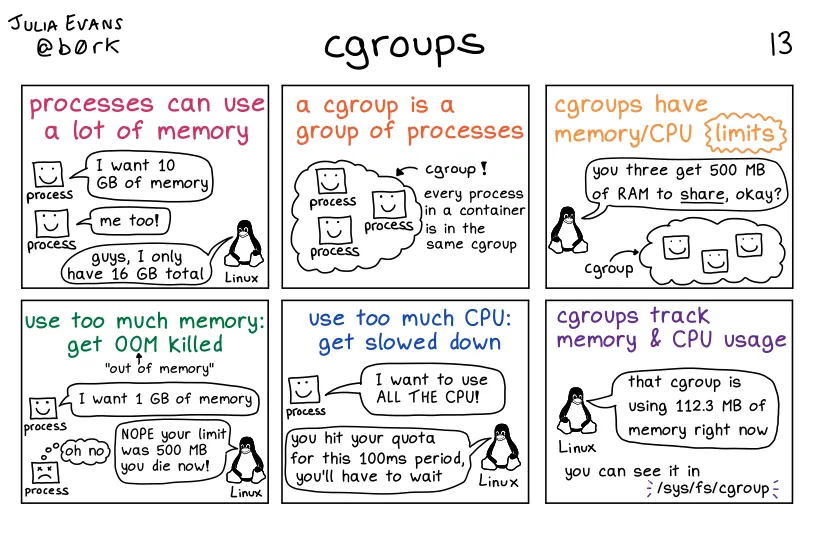

출처 : https://wizardzines.com/comics/cgroups/

프로세스는 실행 중인 프로그램의 인스턴스를 의미. OS에서 프로세스를 관리하며, 각 프로세스는 고유한 ID(PID)를 가짐.
프로세스는 CPU와 메모리를 사용하는 기본 단위로, OS 커널(cgroup)에서 각 프로세스의 자원을 관리함.
cgroups : Blog1 , Blog2
cgroup v1, v2 : Blog1 , Blog2 , check
- cgroup v1, v2가 존재하며 v2는 v1에 비해 자원계층구조의 가시성을 향상.

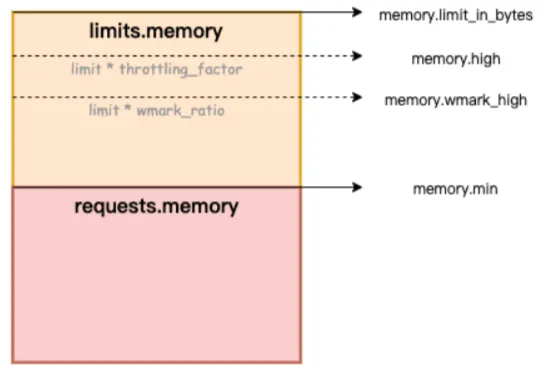

- cgroup v1에서는 request, limit 두개의 자원설정만이 가능했는데, cgroup v2에서는 memoryQoS라는 기능을 추가하여 컨테이너 등에서 쉽사리 OOM이 나지않게 하는 기능 지원 → Memory High : 메모리 사용량 조절 제한. cgroup의 사용량이 높은 경계를 초과하면 cgroup의 프로세스가 제한되고 회수 압력이 커짐

control groups : 프로세스들의 자원의 사용(CPU, 메모리, 디스크 입출력, 네트워크 등)을 제한, 격리시키는 리눅스 커널 기능 - Link

참고 : https://seungyooon.tistory.com/142

하나 또는 복수의 장치를 묶어서 하나의 그룹을 만들 수 있으며 개별 그룹은 시스템에서 설정한 값만큼 하드웨어를 사용
시스템의 프로세스들은 장치별로 특정한 cgroup에 속하여 프로세스가 사용하는 하드웨어 자원의 총량에 제한을 받음
process를 계층적인 group으로 구성해서, resource 사용을 제한하고 모니터링할 수 있는 linux kernel feature
cgroup의 interface는 cgroupfs이라 불리는 pseudo-filesystem을 통해 제공됨
cgroupfs의 subdirectory를 생성/삭제/변경하면서 정의됨

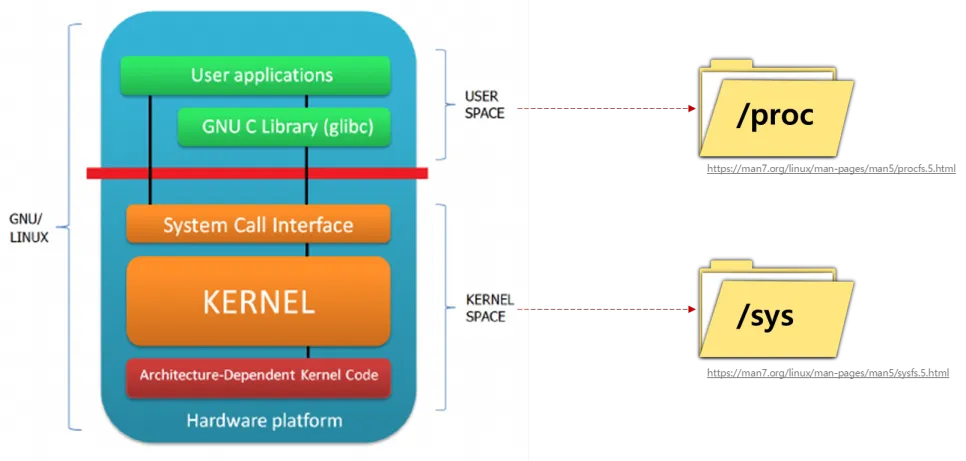

/proc 와 /sys
- Runtime의 메모리 정보를 파일시스템 폴더에 mount한 pseudo-filesystem
- 커널 2.x 버전까지는 /proc 폴더 하나만 있었지만, 3.x 버전 부터 /sys를 추가로 구분하였음
- /proc, /sys 는 커널이 관리하는 메모리를 마운트했기 때문에 해당 디렉토리에 접근하는 순간 메모리에서 정보를 읽어 오게 됨

출처 : https://blog.naver.com/yu3papa/223562337709

[ 참고 - cgroup 실습 ]

#
mount -t cgroup
mount -t cgroup2
cgroup2 on /sys/fs/cgroup type cgroup2 (rw,nosuid,nodev,noexec,relatime,nsdelegate,memory_recursiveprot)

#
findmnt -t cgroup2
TARGET         SOURCE  FSTYPE  OPTIONS
/sys/fs/cgroup cgroup2 cgroup2 rw,nosuid,nodev,noexec,relatime,nsdelegate,memory_recursiveprot

# cgroup2 이외에 proc, bpf 도 있음
findmnt -A
TARGET                         SOURCE           FSTYPE      OPTIONS
/                              /dev/nvme0n1p1   ext4        rw,relatime,discard,errors=remount-ro
...
├─/proc                        proc             proc        rw,nosuid,nodev,noexec,relatime
  ...
├─/sys                         sysfs            sysfs       rw,nosuid,nodev,noexec,relatime
│ ├─/sys/kernel/security       securityfs       securityfs  rw,nosuid,nodev,noexec,relatime
│ ├─/sys/fs/cgroup             cgroup2          cgroup2     rw,nosuid,nodev,noexec,relatime,nsdelegate,memory_recursiveprot
│ ├─/sys/fs/pstore             pstore           pstore      rw,nosuid,nodev,noexec,relatime
│ ├─/sys/firmware/efi/efivars  efivarfs         efivarfs    rw,nosuid,nodev,noexec,relatime
│ ├─/sys/fs/bpf                bpf              bpf         rw,nosuid,nodev,noexec,relatime,mode=700
...

# cgroupv1 만 지원 시, cgroup2 출력되지 않음
grep cgroup /proc/filesystems
nodev	cgroup
nodev	cgroup2

stat -fc %T /sys/fs/cgroup/
cgroup2fs


# 터미널2
sleep 100000

# /proc에 cgroup 정보 확인
cat /proc/cgroups
cat /proc/$(pgrep sleep)/cgroup
0::/user.slice/user-1000.slice/session-7.scope

tree /proc/$(pgrep sleep) -L 2
...
├── ns
│   ├── cgroup -> cgroup:[4026531835]
│   ├── ipc -> ipc:[4026531839]
│   ├── mnt -> mnt:[4026531841]
│   ├── net -> net:[4026531840]
...

# cgroup 목록 확인
ls /sys/fs/cgroup
cat /sys/fs/cgroup/cgroup.controllers

#
tree /sys/fs/cgroup/ -L 1
tree /sys/fs/cgroup/ -L 2
tree /sys/fs/cgroup/user.slice -L 1
tree /sys/fs/cgroup/user.slice/user-1000.slice -L 1
tree /sys/fs/cgroup/user.slice/user-1000.slice -L 2

1. AWS VPC CNI 소개

1-1. 요약 설명

- CNI는 리눅스 컨테이너 간의 네트워킹 제어를 가능케 해주는 플러그인을 만들기 위한 표준이다.

- 기본적으로 라우팅, 터널링과 같은 각종 네트워크 기능들을 사용하게 해 준다.

- CNI 플러그인은 K8S에 Overlay Network를 구성해주며, 이를 통해 다른 노드에 있는 파드와도 통신이 가능하다.

☞ Amazon VPC CNI는 작업자 노드에 aws-node라는 Kubernetes Daemonset으로 배포된다.

작업자 노드가 프로비저닝되면 기본 ENI라고 하는 기본 ENI가 노드에 연결되며, CNI는 노드의 기본 ENIs에 연결된 서브넷에서 ENI 및 보조 IP 주소의 웜 풀을 할당한다.

☞ K8S Calico CNI 와 AWS VPC CNI 차이

[ AWS VPC CNI의 특징 ]

네트워크 통신의 최적화(성능, 지연)를 위해서 노드와 파드의 네트워크 대역을 동일하게 설정함
네트워크 대역을 동일하게 설정하면, 파드와 노드 간 통신이 같은 네트워크 대역 내에서 이루어져 추가적인 라우팅 경로가 필요 없게 된다. 이렇게 설정할 경우, 데이터가 전달되는 경로가 짧아지기 때문에 전송 속도가 빨라지고 지연(latency)도 줄어들게 된다.

파드간 통신 시 일반적으로 K8S CNI는 오버레이(VXLAN, IP-IP 등) 통신을 하고, AWS VPC CNI는 동일 대역으로 직접 통신을 한다.

[ 참고 자료 ]

- 참고 Blog (KANS3) : https://daniel00324.tistory.com/16 , https://kschoi728.tistory.com/285

- 추천 자료 : https://docs.aws.amazon.com/ko_kr/eks/latest/best-practices/vpc-cni.html

1-2. 실습 - 따라하기

▶ 네트워크 기본정보 확인

# CNI 정보 확인
kubectl describe daemonset aws-node --namespace kube-system | grep Image | cut -d "/" -f 2

# kube-proxy config 확인 : 모드 iptables 사용 >> ipvs 모드로 변경 해보자!
kubectl describe cm -n kube-system kube-proxy-config
...
mode: "iptables"
...

# 노드 IP 확인
aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,PrivateIPAdd:PrivateIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output table

# 파드 IP 확인
kubectl get pod -n kube-system -o=custom-columns=NAME:.metadata.name,IP:.status.podIP,STATUS:.status.phase

# 파드 이름 확인
kubectl get pod -A -o name

# 파드 갯수 확인
kubectl get pod -A -o name | wc -l

[ 실행 결과 - 한 눈에 보기 ]

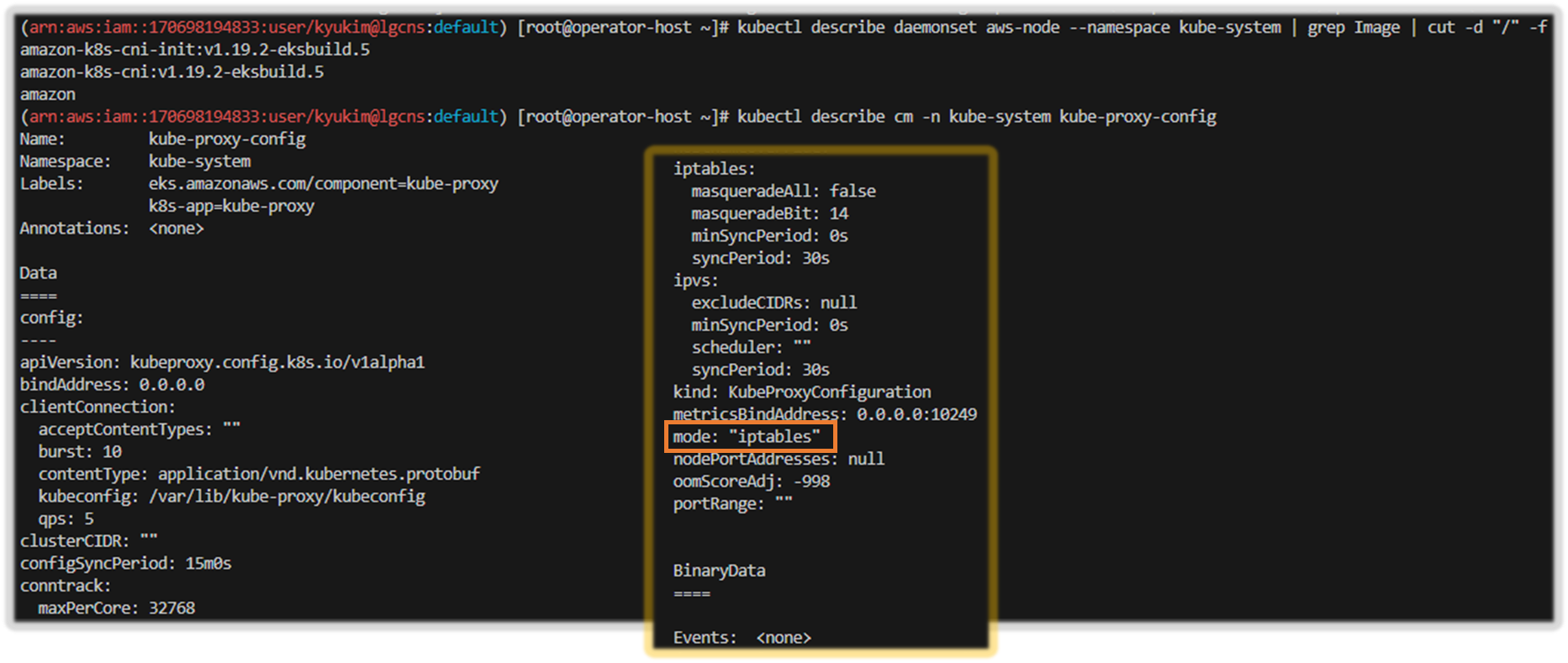

1. CNI 정보 및 Kube-proxy 정보 확인

kubectl describe cm -n kube-system kube-proxy

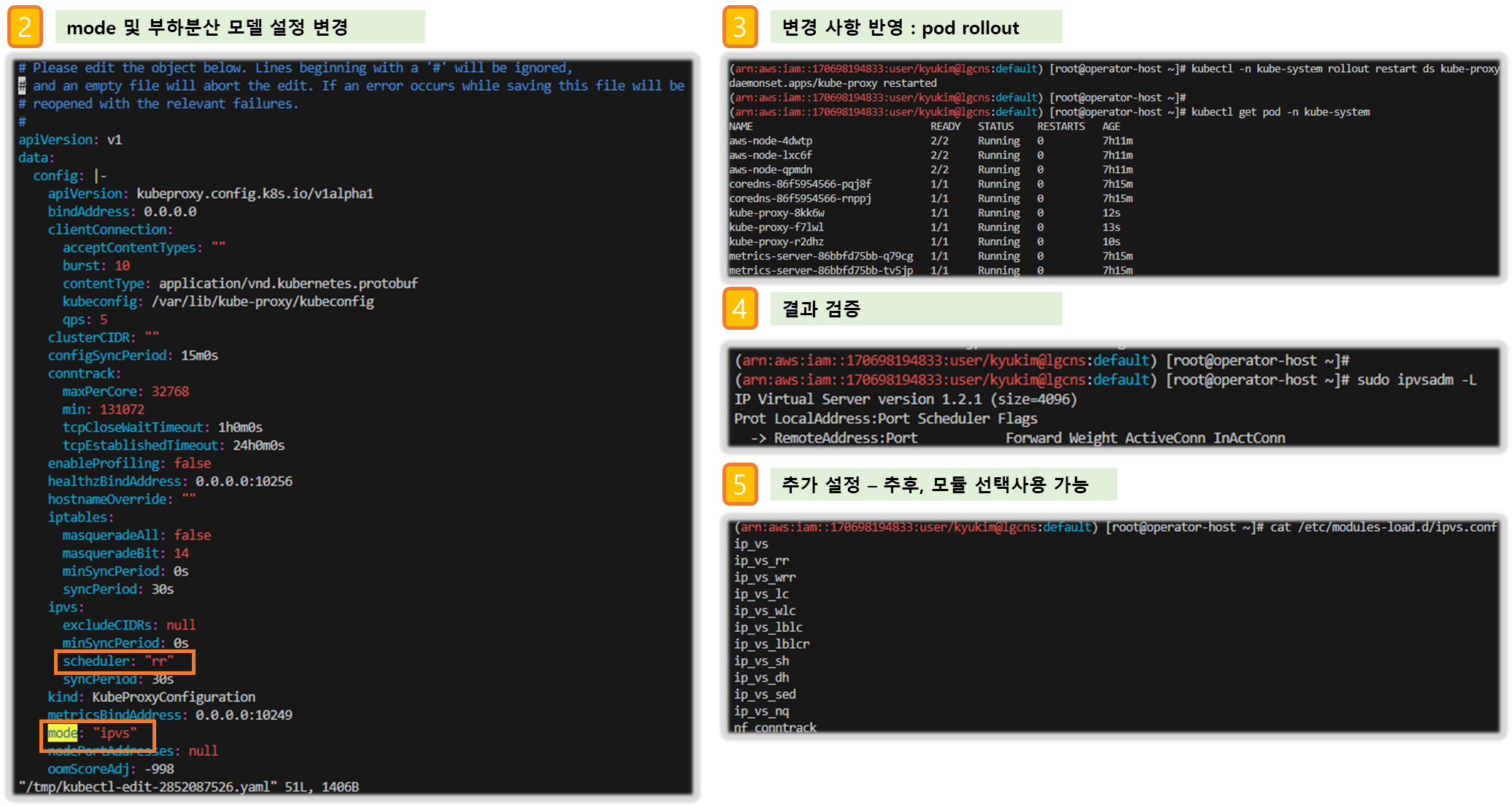

2. kube-proxy 모드 변경

Ref. Link : AWS Link, Blog Link

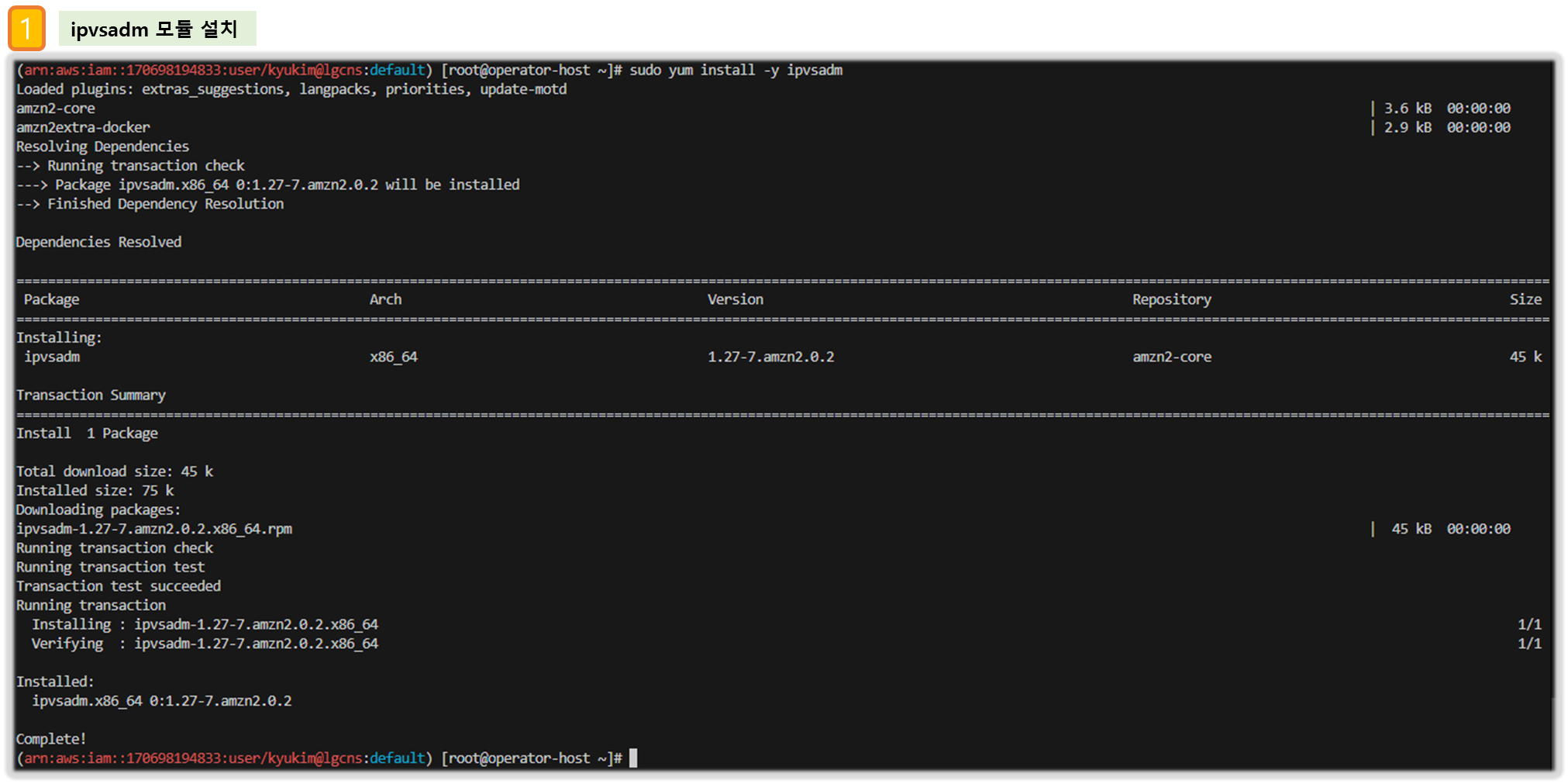

Step1. IPVS 설치

## centOS
sudo yum install -y ipvs

Step2. config map 확인

kubectl describe cm -n kube-system kube-proxy

Step3. kube-proxy config map 편집

kubectl edit cm -n kube-system kube-proxy-config

☞ mode : "iptables" -> "ipvs" 로 수정 후, POD 재배포

round-robin 사용할 경우 : scheduler : "rr" 추가 한다!!

[예시]

  iptables:
    masqueradeAll: false
    masqueradeBit: 14
    minSyncPeriod: 0s
    syncPeriod: 30s
  ipvs:
    excludeCIDRs: null
    minSyncPeriod: 0s
    scheduler: "rr"
    syncPeriod: 30s
  kind: KubeProxyConfiguration
  metricsBindAddress: 0.0.0.0:10249
  mode: "ipvs"
  nodePortAddresses: null
  oomScoreAdj: -998
  portRange: ""
  udpIdleTimeout: 250ms

## ds 통한 POD roll-out
kubectl -n kube-system rollout restart ds kube-proxy

## ipvs mode 검증
sudo ipvsadm -L
sudo ipvsadm -Ln

☞ /etc/modules-load.d/ 디렉터리 내의 파일에 이러한 모듈 사용 (권장)

sudo sh -c 'cat << EOF > /etc/modules-load.d/ipvs.conf
ip_vs
ip_vs_rr
ip_vs_wrr
ip_vs_lc
ip_vs_wlc
ip_vs_lblc
ip_vs_lblcr
ip_vs_sh
ip_vs_dh
ip_vs_sed
ip_vs_nq
nf_conntrack
EOF'

☞ 다음 명령을 실행하여 이미 실행 중인 시스템에 이러한 모듈을 로드할 수 있다.

sudo modprobe ip_vs
sudo modprobe ip_vs_rr
sudo modprobe ip_vs_wrr
sudo modprobe ip_vs_lc
sudo modprobe ip_vs_wlc
sudo modprobe ip_vs_lblc
sudo modprobe ip_vs_lblcr
sudo modprobe ip_vs_sh
sudo modprobe ip_vs_dh
sudo modprobe ip_vs_sed
sudo modprobe ip_vs_nq
sudo modprobe nf_conntrack

▶ 노드에 네트워크 정보 확인하기

# CNI 정보 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i tree /var/log/aws-routed-eni; echo; done
ssh ec2-user@$N1 sudo cat /var/log/aws-routed-eni/plugin.log | jq
ssh ec2-user@$N1 sudo cat /var/log/aws-routed-eni/ipamd.log | jq
ssh ec2-user@$N1 sudo cat /var/log/aws-routed-eni/egress-v6-plugin.log | jq
ssh ec2-user@$N1 sudo cat /var/log/aws-routed-eni/ebpf-sdk.log | jq
ssh ec2-user@$N1 sudo cat /var/log/aws-routed-eni/network-policy-agent.log | jq

# 네트워크 정보 확인 : eniY는 pod network 네임스페이스와 veth pair
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -br -c addr; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -c addr; echo; done
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -c route; echo; done

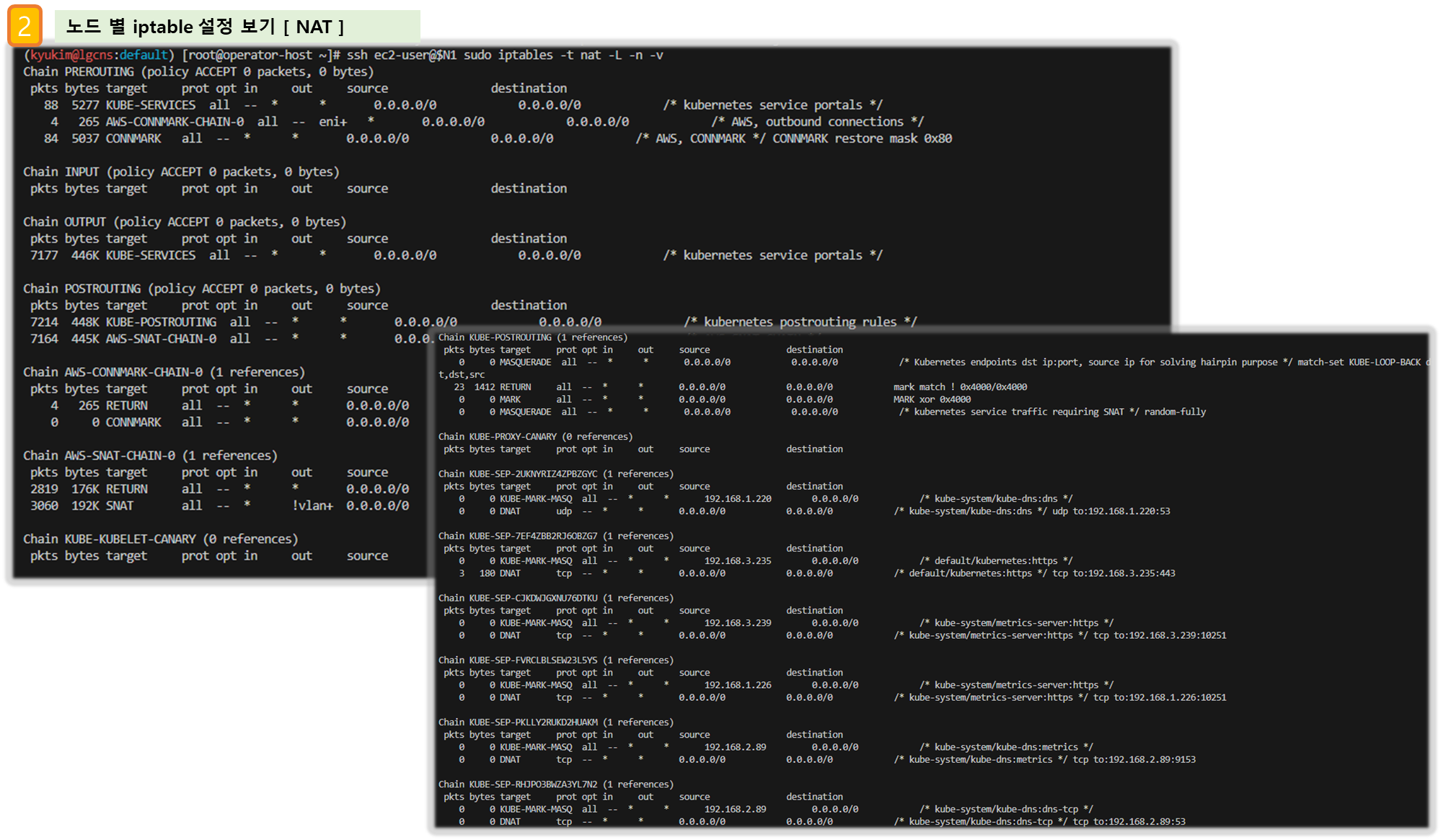

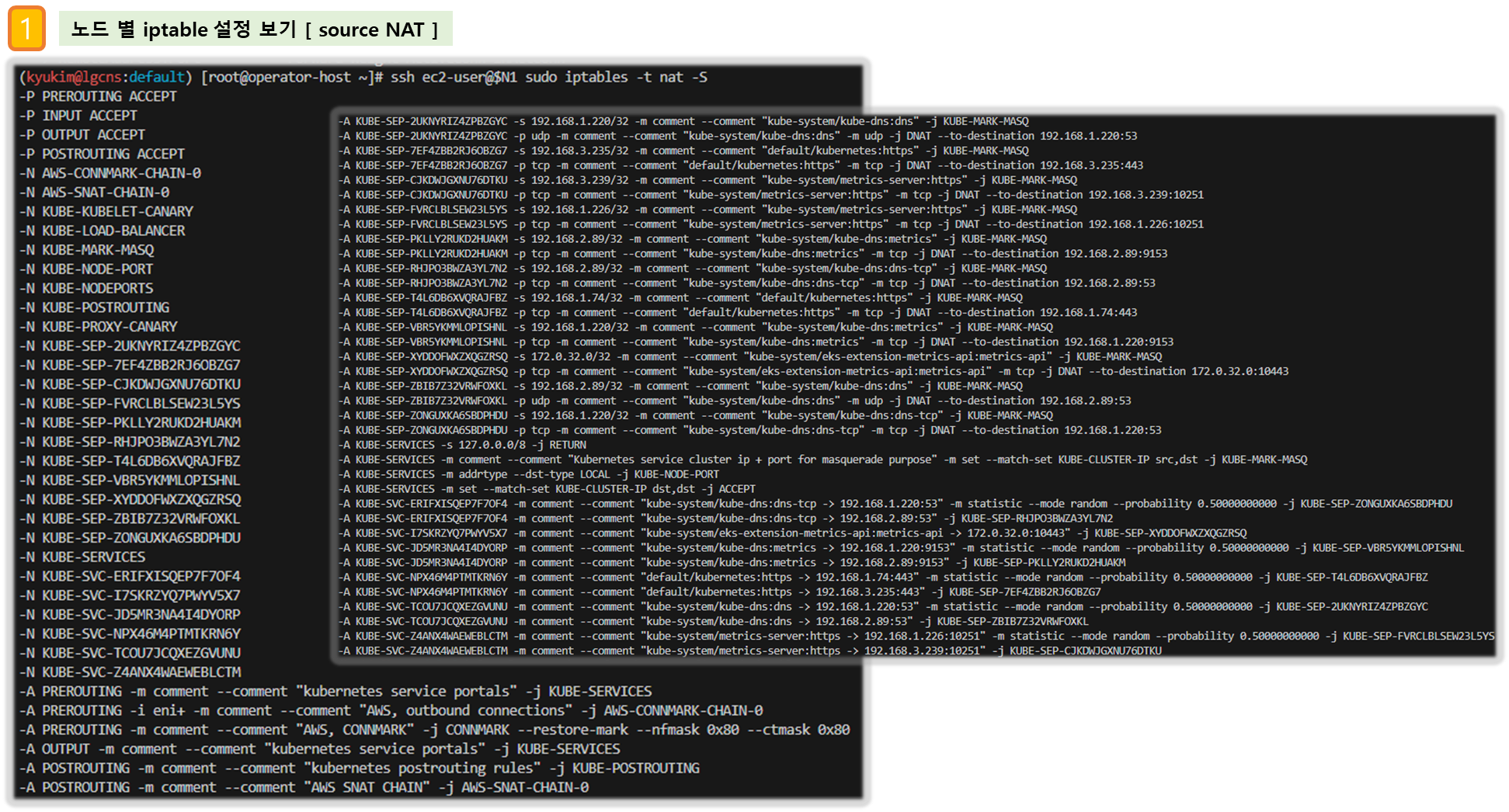

ssh ec2-user@$N1 sudo iptables -t nat -S
ssh ec2-user@$N1 sudo iptables -t nat -L -n -v

[ 실행 결과 - 한 눈에 보기 ]

2. 노드에서 기본 네트워크 정보 확인

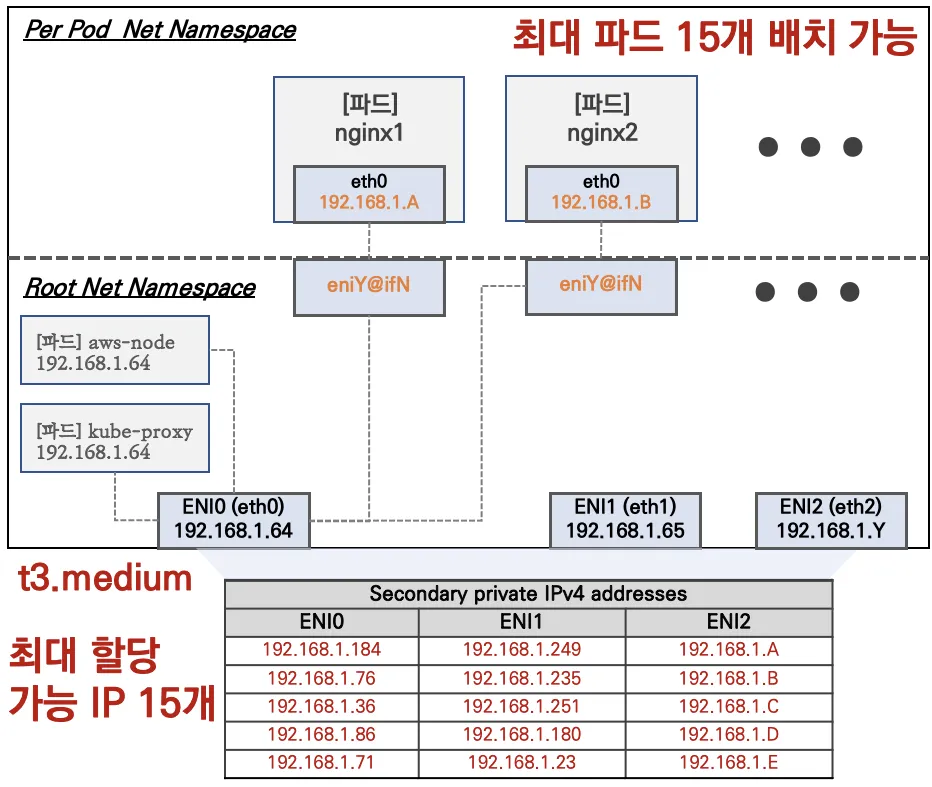

2-1. 노드 네트워크 구성 및 특징

Network 네임스페이스는 호스트(Root)와 파드 별(Per Pod)로 구분된다
특정한 파드(kube-proxy, aws-node)는 호스트(Root)의 IP를 그대로 사용한다 ⇒ 파드의 Host Network 옵션

t3.medium 의 경우 ENI 마다 최대 6개의 IP를 가질 수 있다
ENI0, ENI1 으로 2개의 ENI는 자신의 IP 이외에 추가적으로 5개의 보조 프라이빗 IP를 가질수 있다
coredns 파드는 veth 으로 호스트에는 eniY@ifN 인터페이스와 파드에 eth0 과 연결되어 있다

2-2. 실습

1) 보조 IPv4를 사용하는 지 확인

# coredns 파드 IP 정보 확인
kubectl get pod -n kube-system -l k8s-app=kube-dns -owide
NAME                       READY   STATUS    RESTARTS   AGE   IP              NODE                                               NOMINATED NODE   READINESS GATES
coredns-6777fcd775-57k77   1/1     Running   0          70m   192.168.1.142   ip-192-168-1-251.ap-northeast-2.compute.internal   <none>           <none>
coredns-6777fcd775-cvqsb   1/1     Running   0          70m   192.168.2.75    ip-192-168-2-34.ap-northeast-2.compute.internal    <none>           <none>

# 노드의 라우팅 정보 확인 >> EC2 네트워크 정보의 '보조 프라이빗 IPv4 주소'와 비교해보자
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -c route; echo; done

2) 테스트용 netshoot-pod 디플로이먼트 생성 - nicolaka/netshoot

# [터미널1~3] 노드 모니터링
ssh ec2-user@$N1
watch -d "ip link | egrep 'ens|eni' ;echo;echo "[ROUTE TABLE]"; route -n | grep eni"

ssh ec2-user@$N2
watch -d "ip link | egrep 'ens|eni' ;echo;echo "[ROUTE TABLE]"; route -n | grep eni"

ssh ec2-user@$N3
watch -d "ip link | egrep 'ens|eni' ;echo;echo "[ROUTE TABLE]"; route -n | grep eni"

# 테스트용 netshoot-pod 디플로이먼트 생성
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: netshoot-pod
spec:
  replicas: 3
  selector:
    matchLabels:
      app: netshoot-pod
  template:
    metadata:
      labels:
        app: netshoot-pod
    spec:
      containers:
      - name: netshoot-pod
        image: nicolaka/netshoot
        command: ["tail"]
        args: ["-f", "/dev/null"]
      terminationGracePeriodSeconds: 0
EOF

# 파드 이름 변수 지정
PODNAME1=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[0].metadata.name}')
PODNAME2=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[1].metadata.name}')
PODNAME3=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[2].metadata.name}')

# 파드 확인
kubectl get pod -o wide
kubectl get pod -o=custom-columns=NAME:.metadata.name,IP:.status.podIP

# 노드에 라우팅 정보 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -c route; echo; done

파드가 생성되면, 워커 노드에 eniY@ifN 추가되고 라우팅 테이블에도 정보가 추가된다
테스트용 파드 eniY 정보 확인 - 워커 노드 EC2

# 노드3에서 네트워크 인터페이스 정보 확인
ssh ec2-user@$N3
----------------
ip -br -c addr show
ip -c link
ip -c addr
ip route # 혹은 route -n

# 네임스페이스 정보 출력 -t net(네트워크 타입)
sudo lsns -t net

# PID 정보로 파드 정보 확인
PID=<PID>  # PID 높은 것 중 COMMAND가 pause 인것
sudo nsenter -t $PID -n ip -c addr
sudo nsenter -t $PID -n ip -c route

exit
----------------

테스트용 파드 접속(exec) 후 확인

# 테스트용 파드 접속(exec) 후 Shell 실행
kubectl exec -it $PODNAME1 -- zsh

# 아래부터는 pod-1 Shell 에서 실행 : 네트워크 정보 확인
----------------------------
ip -c addr
ip -c route
route -n
ping -c 1 <pod-2 IP>
ps
cat /etc/resolv.conf
exit
----------------------------

# 파드2 Shell 실행
kubectl exec -it $PODNAME2 -- ip -c addr

# 파드3 Shell 실행
kubectl exec -it $PODNAME3 -- ip -br -c addr

[ 실행 결과 - 한 눈에 보기 ]

☞ POD 배포 전/후, 노드 별 IF 할당 변화 확인하기

☞ 노드에 떠 있는 POD (container) 진입하여 Network 정보 확인

3. 노드 간 파드 통신

3-1. 네트웍 통신 Flow 확인

목표 : 파드 간 통신 시 tcpdump를 통해서 통신과정 확인
파드간 통신 흐름 : AWS VPC CNI 경우 별도의 오버레이(Overlay) 통신 기술 없이, VPC Native 하게 파드간 직접 통신이 가능하다

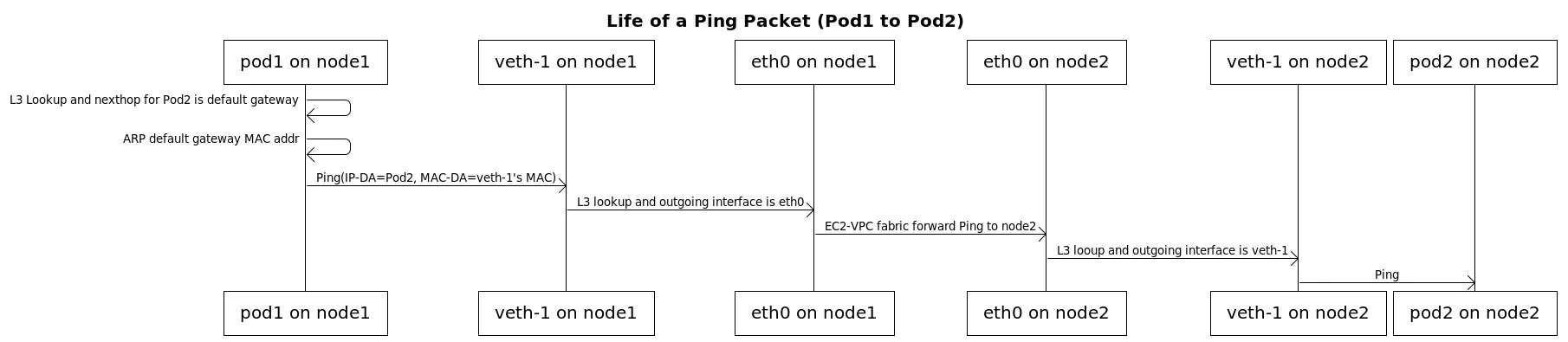

[참고- 파드 간 통신 packet Life cycle]

출처 : https://github.com/aws/amazon-vpc-cni-k8s/blob/master/docs/cni-proposal.md

3-2. 실습

☞ 파드간 통신 테스트 및 확인 : 별도의 NAT 동작 없이 통신 가능!

# 파드 IP 변수 지정
PODIP1=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[0].status.podIP}')
PODIP2=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[1].status.podIP}')
PODIP3=$(kubectl get pod -l app=netshoot-pod -o jsonpath='{.items[2].status.podIP}')

# 파드1 Shell 에서 파드2로 ping 테스트
kubectl exec -it $PODNAME1 -- ping -c 2 $PODIP2

# 파드2 Shell 에서 파드3로 ping 테스트
kubectl exec -it $PODNAME2 -- ping -c 2 $PODIP3

# 파드3 Shell 에서 파드1로 ping 테스트
kubectl exec -it $PODNAME3 -- ping -c 2 $PODIP1

# 워커 노드 EC2 : TCPDUMP 확인
## For Pod to external (outside VPC) traffic, we will program iptables to SNAT using Primary IP address on the Primary ENI.
sudo tcpdump -i any -nn icmp
sudo tcpdump -i ens5 -nn icmp
sudo tcpdump -i ens6 -nn icmp
sudo tcpdump -i eniYYYYYYYY -nn icmp

[워커 노드1]
# routing policy database management 확인
ip rule

# routing table management 확인
ip route show table local

# 디폴트 네트워크 정보를 ens5 을 통해서 빠져나간다
ip route show table main
default via 192.168.1.1 dev ens5
...

[ 실행 결과 - 한 눈에 보기 ]

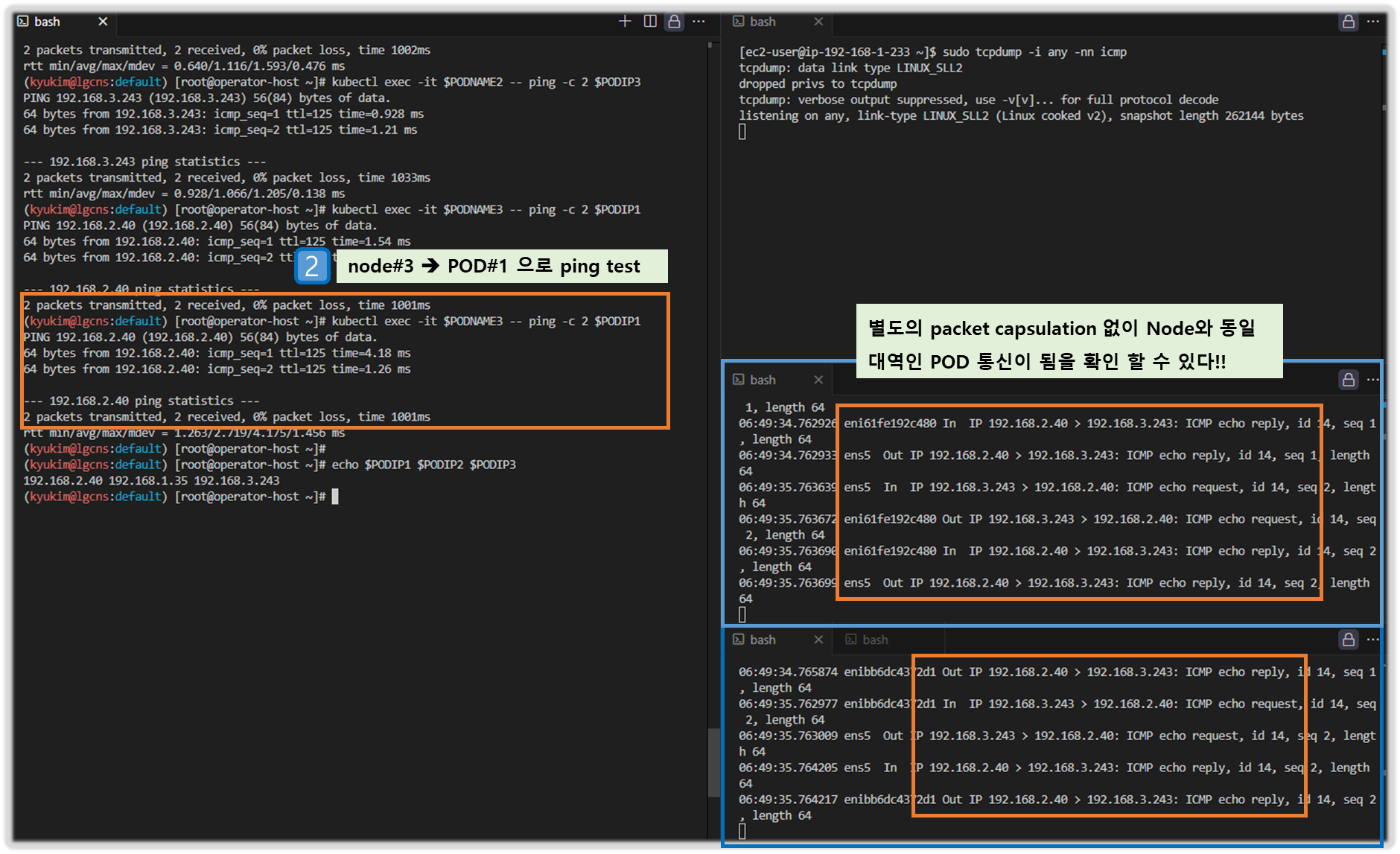

Step1. 노드 별 POD에서 상대 노드 POD 호출 테스트

Step2. 노드 별 라우팅 정보 확인

4. 파드에서 외부 통신

4-1. POD 에서 외부 통신 흐름이해

☞ 파드에서 외부 통신 흐름 : iptable 에 SNAT 을 통하여 노드의 eth0(ens5) IP로 변경되어서 외부와 통신됨

출처 : https://github.com/aws/amazon-vpc-cni-k8s/blob/master/docs/cni-proposal.md

VPC CNI 의 External source network address translation (SNAT) 설정에 따라, 외부(인터넷) 통신 시 SNAT 하거나 혹은 SNAT 없이 통신을 할 수 있다 - 링크

4-2. 실습

☞ 파드에서 외부 통신 테스트 및 확인

- 파드 shell 실행 후 외부로 ping 테스트 & 워커 노드에서 tcpdump 및 iptables 정보 확인

# pod-1 Shell 에서 외부로 ping
kubectl exec -it $PODNAME1 -- ping -c 1 www.google.com
kubectl exec -it $PODNAME1 -- ping -i 0.1 www.google.com
kubectl exec -it $PODNAME1 -- ping -i 0.1 8.8.8.8

# 워커 노드 EC2 : TCPDUMP 확인
sudo tcpdump -i any -nn icmp
sudo tcpdump -i ens5 -nn icmp

# 퍼블릭IP 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i curl -s ipinfo.io/ip; echo; echo; done

# 작업용 EC2 : pod-1 Shell 에서 외부 접속 확인 - 공인IP는 어떤 주소인가?
## The right way to check the weather - 링크
for i in $PODNAME1 $PODNAME2 $PODNAME3; do echo ">> Pod : $i <<"; kubectl exec -it $i -- curl -s ipinfo.io/ip; echo; echo; done
kubectl exec -it $PODNAME1 -- curl -s wttr.in/seoul
kubectl exec -it $PODNAME1 -- curl -s wttr.in/seoul?format=3
kubectl exec -it $PODNAME1 -- curl -s wttr.in/Moon
kubectl exec -it $PODNAME1 -- curl -s wttr.in/:help


# 워커 노드 EC2
## 출력된 결과를 보고 어떻게 빠져나가는지 고민해보자!
ip rule
ip route show table main
sudo iptables -L -n -v -t nat
sudo iptables -t nat -S

# 파드가 외부와 통신시에는 아래 처럼 'AWS-SNAT-CHAIN-0' 룰(rule)에 의해서 SNAT 되어서 외부와 통신!
# 참고로 뒤 IP는 eth0(ENI 첫번째)의 IP 주소이다
# --random-fully 동작 - 링크1  링크2
sudo iptables -t nat -S | grep 'A AWS-SNAT-CHAIN'
-A AWS-SNAT-CHAIN-0 ! -d 192.168.0.0/16 -m comment --comment "AWS SNAT CHAIN" -j RETURN
-A AWS-SNAT-CHAIN-0 ! -o vlan+ -m comment --comment "AWS, SNAT" -m addrtype ! --dst-type LOCAL -j SNAT --to-source 192.168.1.251 --random-fully

## 아래 'mark 0x4000/0x4000' 매칭되지 않아서 RETURN 됨!
-A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN
-A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully
...

# 카운트 확인 시 AWS-SNAT-CHAIN-0에 매칭되어, 목적지가 192.168.0.0/16 아니고 외부 빠져나갈때 SNAT 192.168.1.251(EC2 노드1 IP) 변경되어 나간다!
sudo iptables -t filter --zero; sudo iptables -t nat --zero; sudo iptables -t mangle --zero; sudo iptables -t raw --zero
watch -d 'sudo iptables -v --numeric --table nat --list AWS-SNAT-CHAIN-0; echo ; sudo iptables -v --numeric --table nat --list KUBE-POSTROUTING; echo ; sudo iptables -v --numeric --table nat --list POSTROUTING'

# conntrack 확인 : EC2 메타데이터 주소(169.254.169.254) 제외 출력
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo conntrack -L -n |grep -v '169.254.169'; echo; done
conntrack v1.4.5 (conntrack-tools):
icmp     1 28 src=172.30.66.58 dst=8.8.8.8 type=8 code=0 id=34392 src=8.8.8.8 dst=172.30.85.242 type=0 code=0 id=50705 mark=128 use=1
tcp      6 23 TIME_WAIT src=172.30.66.58 dst=34.117.59.81 sport=58144 dport=80 src=34.117.59.81 dst=172.30.85.242 sport=80 dport=44768 [ASSURED] mark=128 use=1

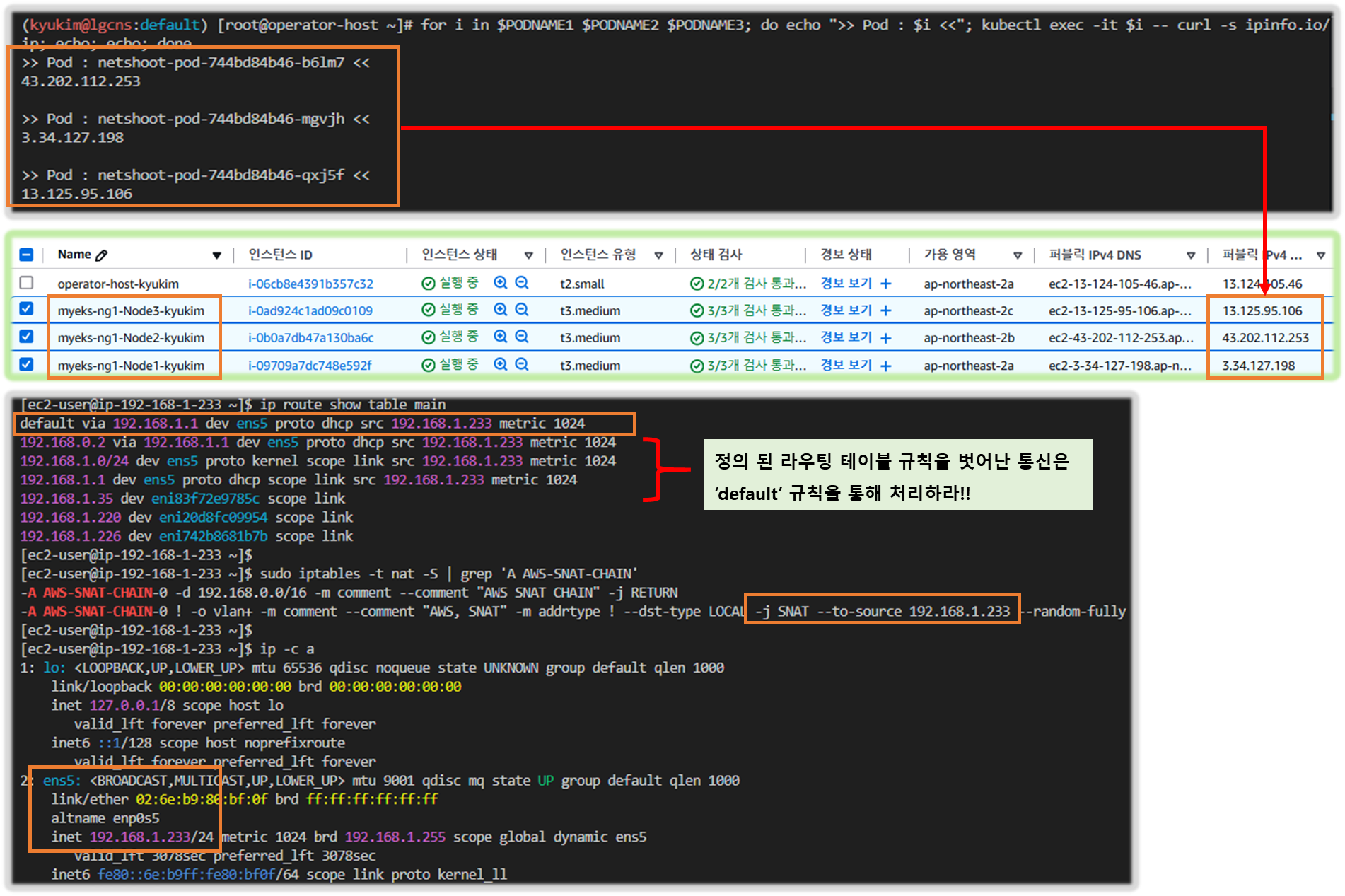

[ 실행 결과 - 한 눈에 보기 ]

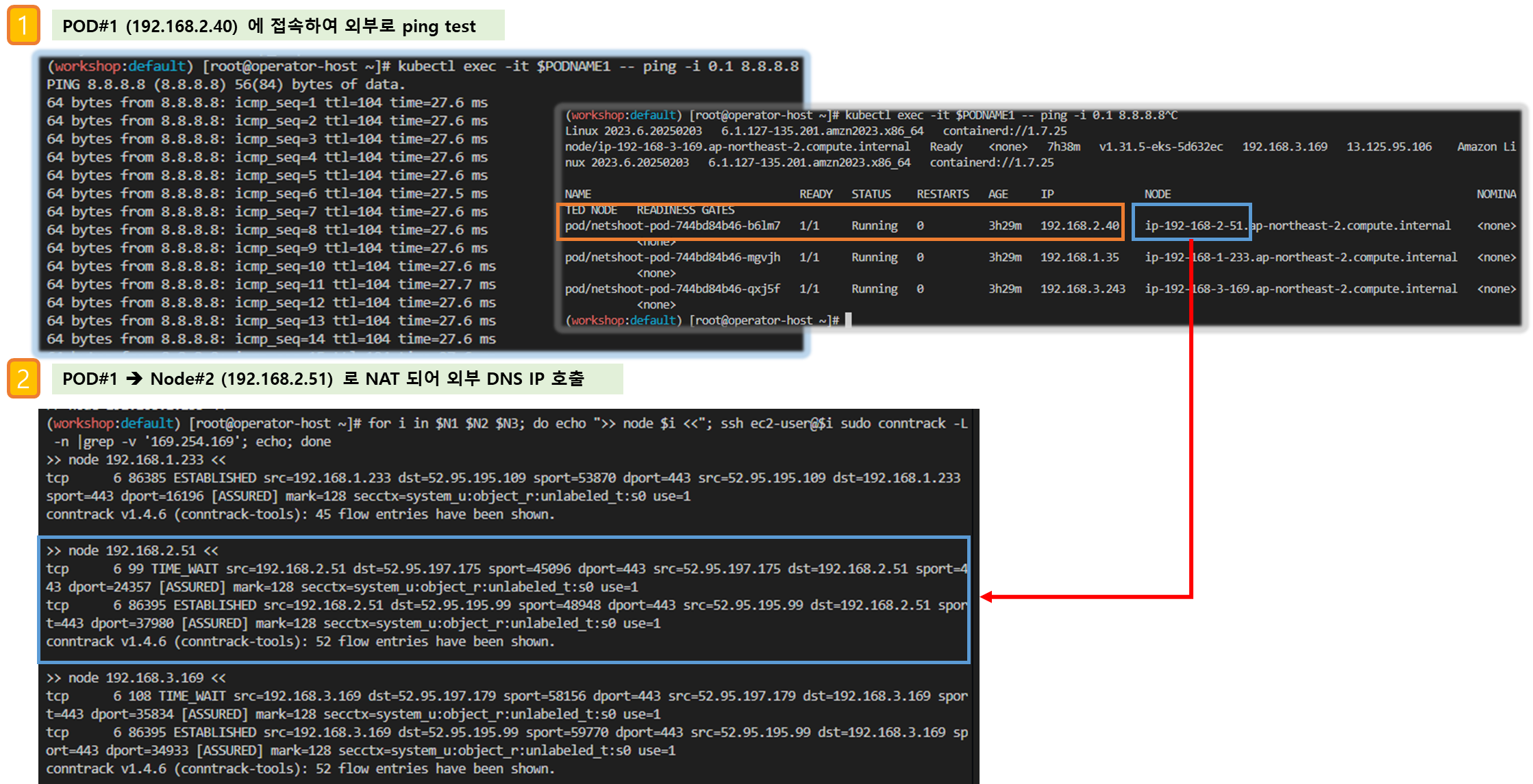

1) Node 내 POD에서 외부 DNS 주소 호출 시, 최종 Node ens5 의 IP를 타고 NAT 되어 나가는 것을 확인함.

2) conntrack - traffic 로그 확인하기

[ 중요 : 중간 자원정리 하기 !! ]

kubectl delete deploy netshoot-pod

5. 노드에 파드 생성 갯수 제한

5-1. 노드 갯수 산정기준

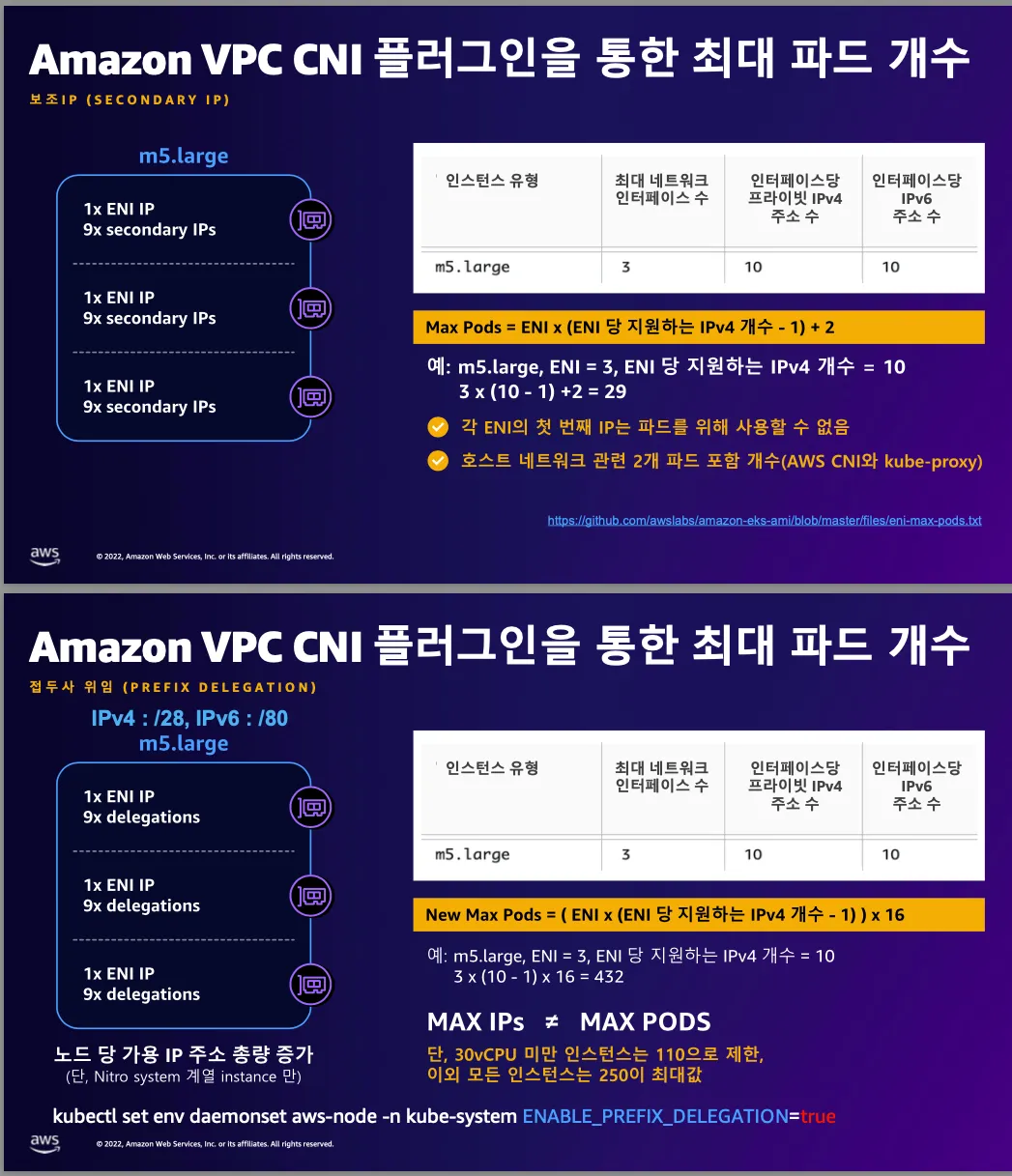

Secondary IPv4 addresses : 인스턴스 유형에 최대 ENI 갯수와 할당 가능 IP 수를 조합하여 선정
IPv4 Prefix Delegation : IPv4 28bit 서브넷(prefix)를 위임하여 할당 가능 IP 수와 인스턴스 유형에 권장하는 최대 갯수로 선정

☞ AWS VPC CNI Custom Networking : 노드와 파드 대역 분리, 파드에 별도 서브넷 부여 후 사용 - Docs

[ More ... ]

Secondary IPv4 addresses (기본값) : 인스턴스 유형에 최대 ENI 갯수와 할당 가능 IP 수를 조합하여 산정

5-2. 실습

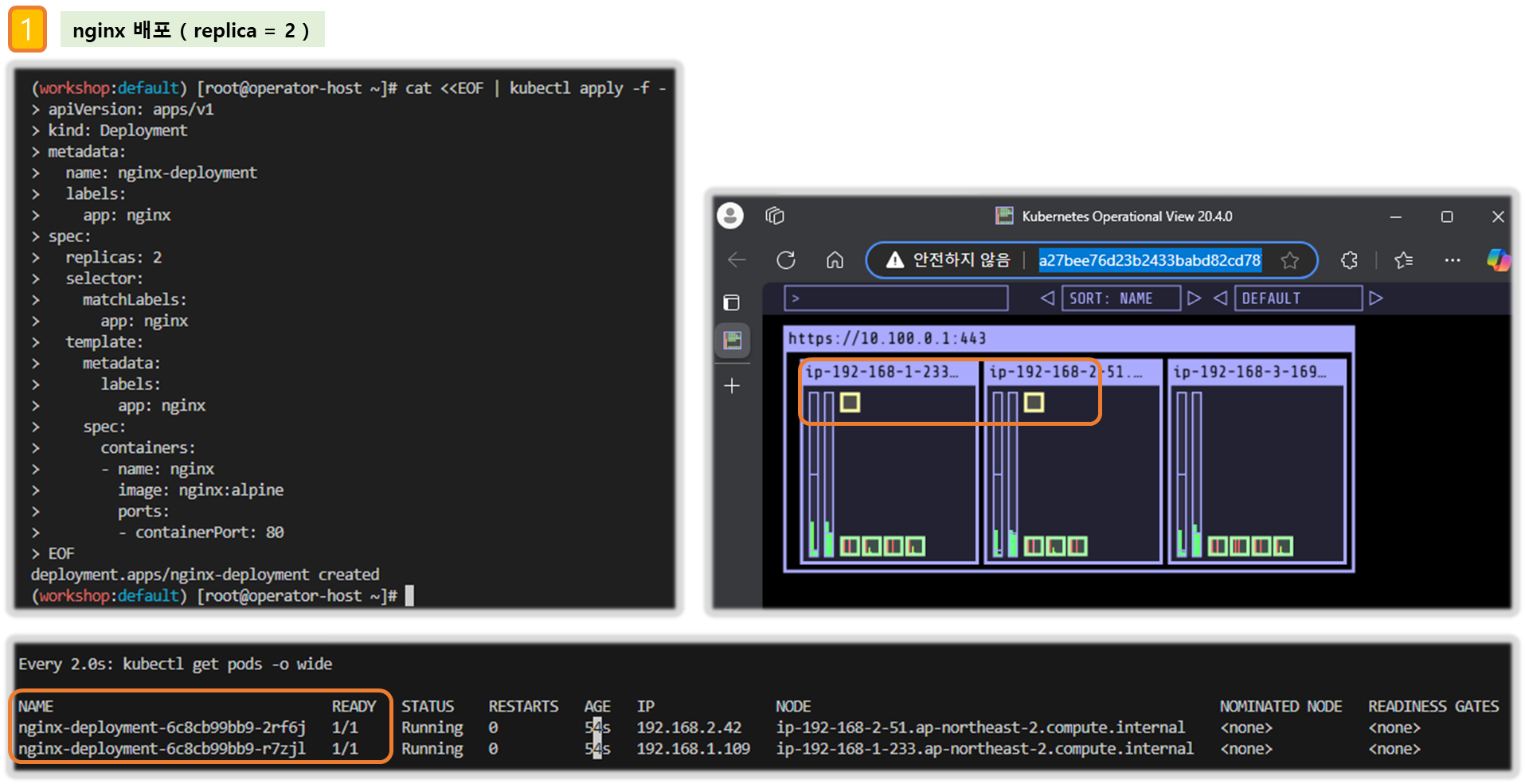

▶ 사전 준비 : kube-ops-view 설치

# kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=LoadBalancer --set env.TZ="Asia/Seoul" --namespace kube-system

# kube-ops-view 접속 URL 확인 (1.5 배율)
kubectl get svc -n kube-system kube-ops-view -o jsonpath='{.status.loadBalancer.ingress[0].hostname}' | awk '{ print "KUBE-OPS-VIEW URL = http://"$1":8080/#scale=1.5"}'

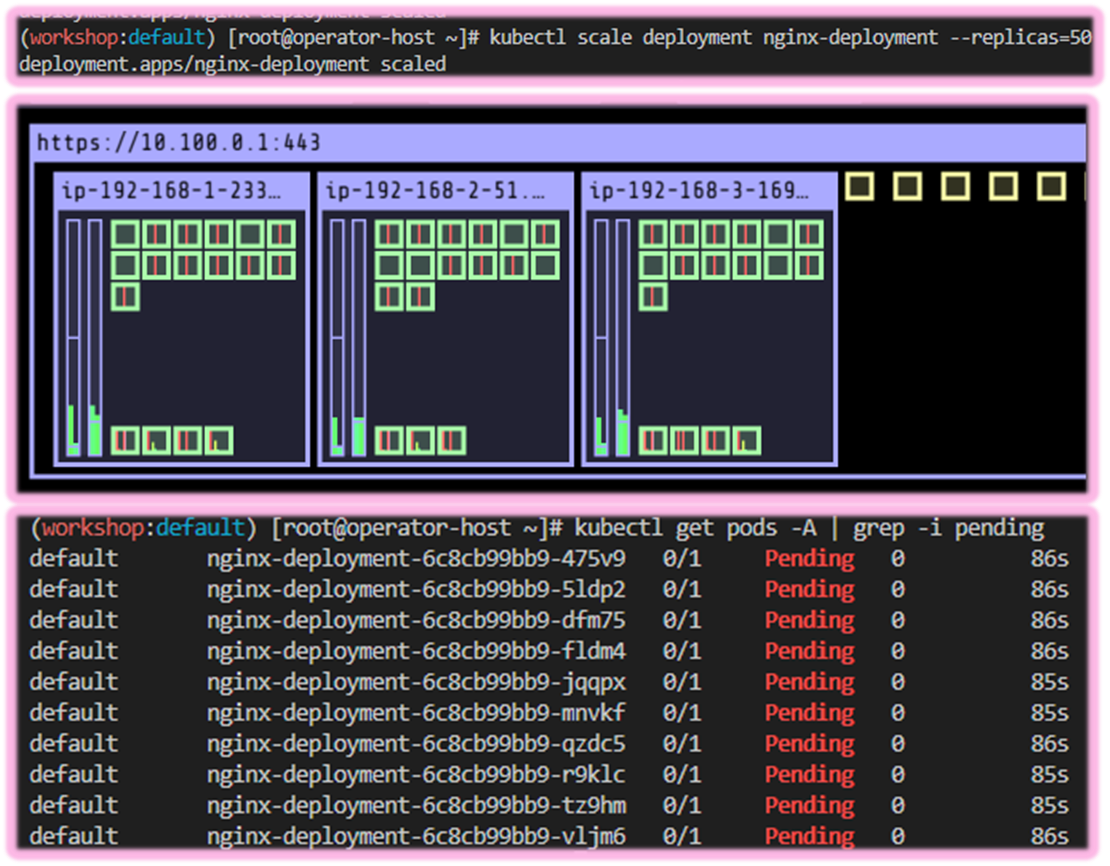

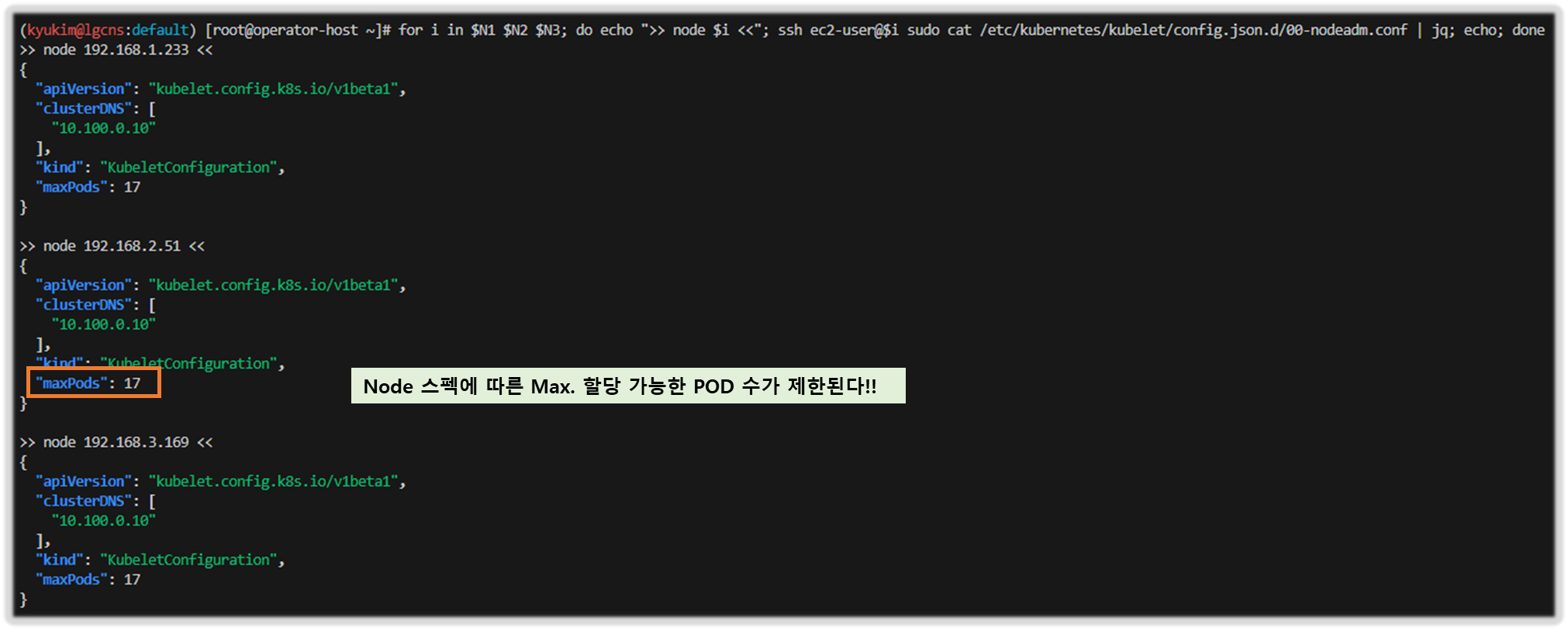

▶ 워커 노드의 인스턴스 타입 별 파드 생성 갯수 제한확인

인스턴스 타입 별 ENI 최대 갯수와 할당 가능한 최대 IP 갯수에 따라서 파드 배치 갯수가 결정됨
단, aws-node 와 kube-proxy 파드는 호스트의 IP를 사용함으로 최대 갯수에서 제외함

☞ 워커 노드의 인스턴스 정보 확인 : t3.medium 사용 시

# t3 타입의 정보(필터) 확인
aws ec2 describe-instance-types --filters Name=instance-type,Values=t3.\* \
 --query "InstanceTypes[].{Type: InstanceType, MaxENI: NetworkInfo.MaximumNetworkInterfaces, IPv4addr: NetworkInfo.Ipv4AddressesPerInterface}" \
 --output table
--------------------------------------
|        DescribeInstanceTypes       |
+----------+----------+--------------+
| IPv4addr | MaxENI   |    Type      |
+----------+----------+--------------+
|  15      |  4       |  t3.2xlarge  |
|  6       |  3       |  t3.medium   |
|  12      |  3       |  t3.large    |
|  15      |  4       |  t3.xlarge   |
|  2       |  2       |  t3.micro    |
|  2       |  2       |  t3.nano     |
|  4       |  3       |  t3.small    |
+----------+----------+--------------+

# c5 타입의 정보(필터) 확인
aws ec2 describe-instance-types --filters Name=instance-type,Values=c5\*.\* \
 --query "InstanceTypes[].{Type: InstanceType, MaxENI: NetworkInfo.MaximumNetworkInterfaces, IPv4addr: NetworkInfo.Ipv4AddressesPerInterface}" \
 --output table

# 파드 사용 가능 계산 예시 : aws-node 와 kube-proxy 파드는 host-networking 사용으로 IP 2개 남음
((MaxENI * (IPv4addr-1)) + 2)
t3.medium 경우 : ((3 * (6 - 1) + 2 ) = 17개 >> aws-node 와 kube-proxy 2개 제외하면 15개

# 워커노드 상세 정보 확인 : 노드 상세 정보의 Allocatable 에 pods 에 17개 정보 확인
kubectl describe node | grep Allocatable: -A6
Allocatable:
  cpu:                         1930m
  ephemeral-storage:           27905944324
  hugepages-1Gi:               0
  hugepages-2Mi:               0
  memory:                      3388360Ki
  pods:                        17

▶ 최대 파드 생성확인 하기

# 워커 노드 3대 EC2 - 모니터링
while true; do ip -br -c addr show && echo "--------------" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; done

# 터미널1
watch -d 'kubectl get pods -o wide'

# 터미널2
## 디플로이먼트 생성
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:alpine
        ports:
        - containerPort: 80
EOF

# 파드 확인
kubectl get pod -o wide
kubectl get pod -o=custom-columns=NAME:.metadata.name,IP:.status.podIP

# 파드 증가 테스트 >> 파드 정상 생성 확인, 워커 노드에서 eth, eni 갯수 확인
kubectl scale deployment nginx-deployment --replicas=8

# 파드 증가 테스트 >> 파드 정상 생성 확인, 워커 노드에서 eth, eni 갯수 확인 >> 어떤일이 벌어졌는가?
kubectl scale deployment nginx-deployment --replicas=15

# 파드 증가 테스트 >> 파드 정상 생성 확인, 워커 노드에서 eth, eni 갯수 확인 >> 어떤일이 벌어졌는가?
kubectl scale deployment nginx-deployment --replicas=30

# 파드 증가 테스트 >> 파드 정상 생성 확인, 워커 노드에서 eth, eni 갯수 확인 >> 어떤일이 벌어졌는가?
kubectl scale deployment nginx-deployment --replicas=50

# 파드 생성 실패!
kubectl get pods | grep Pending
nginx-deployment-7fb7fd49b4-d4bk9   0/1     Pending   0          3m37s
nginx-deployment-7fb7fd49b4-qpqbm   0/1     Pending   0          3m37s
...

kubectl describe pod <Pending 파드> | grep Events: -A5
Events:
  Type     Reason            Age   From               Message
  ----     ------            ----  ----               -------
  Warning  FailedScheduling  45s   default-scheduler  0/3 nodes are available: 1 node(s) had untolerated taint {node-role.kubernetes.io/control-plane: }, 2 Too many pods. preemption: 0/3 nodes are available: 1 Preemption is not helpful for scheduling, 2 No preemption victims found for incoming pod.

# 디플로이먼트 삭제
kubectl delete deploy nginx-deployment

[ 실행 결과 - 한 눈에 보기 ]

☞ 노드에 배포할 수 있는 파드의 최대 갯수는 지원하는 IP 주소가 주요 요인입니다. 다만 vCPU 30개 미만 EC2 인스턴스 유형은 (k8s 확장 권고값에 따라) 노드에 최대 파드 110개 제한이 되고, vCPU 30이상 EC2 인스턴스 유형은 (AWS 내부 테스트 권고값에 따라) 노드에 최대 파드 250개 제한을 권고합니다.

https://docs.aws.amazon.com/ko_kr/eks/latest/userguide/choosing-instance-type.html https://docs.aws.amazon.com/ko_kr/eks/latest/userguide/cni-increase-ip-addresses-procedure.html https://aws.amazon.com/ko/blogs/containers/amazon-vpc-cni-increases-pods-per-node-limits/

6. Service & AWS LoadBalancer Controller

[ 요약 ]

☞ 클러스터 서비스는 가용성 측면에서 서비스 부하에 따라 정해진 범주내에서 노드와 POD 가 늘었다 줄었다 하는 가용적인 구조이므로, 외부에서 고정 진입점이 필요하다. 이때 사용하는 개념이 "서비스" 이다.

서비스의 안정적 제공을 위해 부하분산이 필요하며, 이를 제공하고자 LoadBalancer type의 컨트롤러가 도입되었다.

[ K8s 서비스 소개 자료 ]

kube-proxy 모드 - iptables, ipvs, nftables, eBPF - 링크 , Finda , 커피고래

[ Blog ]

Kans3 학습자료 : 1) 서비스 (Cluster IP, Node IP), 2) LoadBalancer

[ 서비스 종류 ]

1) 클러스터 IP

- 클러스터 내부 통신 only

2) Node Port

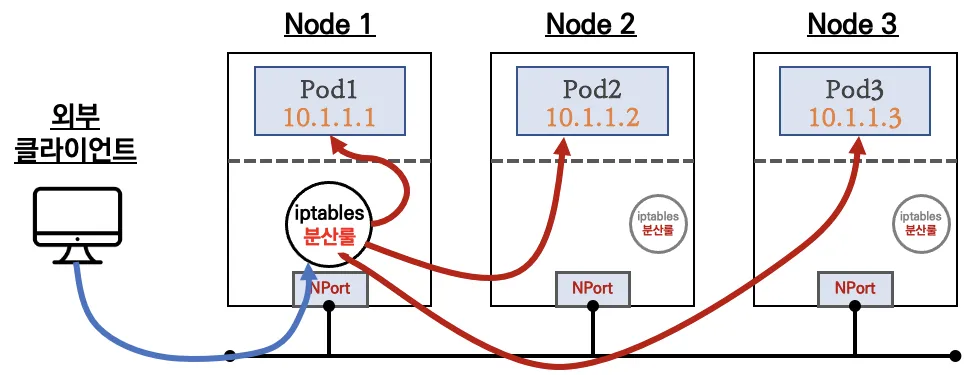

- 외부 사용자가 고정 IP/port를 이용하여 접근가능 하며, 다른 노드에 있는 pod 서비스 접근을 위해서 내부 iptalbes를 이용하여 찾아감 (비효율적)

3) LoadBalancer 타입

- 외부 사용자는 로드밸런서 고정 IP/Port를 접속하며, 클러스터 내부 서비스 POD로의 Traffic 전달은 로드밸런서 내부 IPtable 규칙에 따라 전달됨

[ IPtables 정책 적용 순서 ]

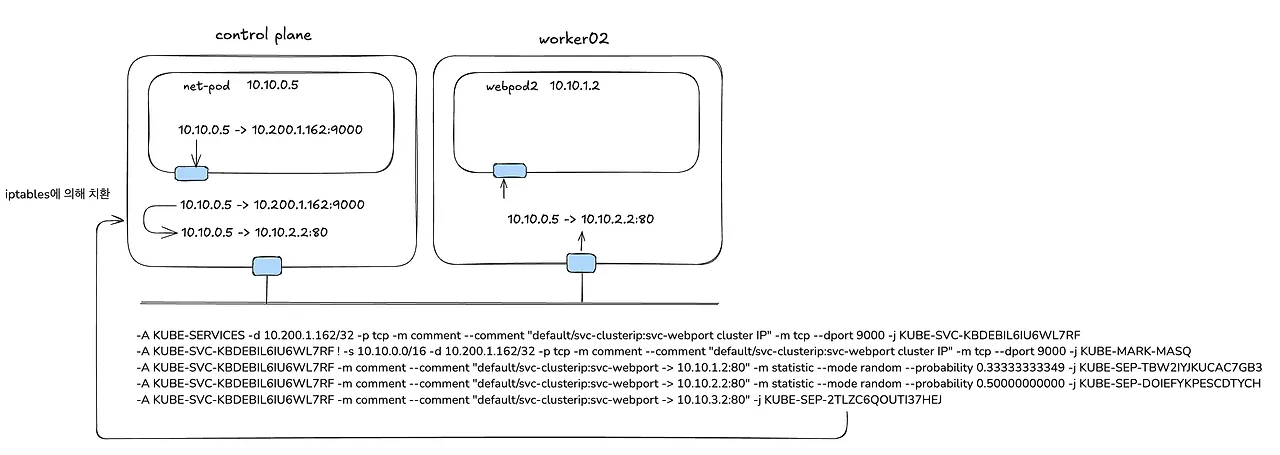

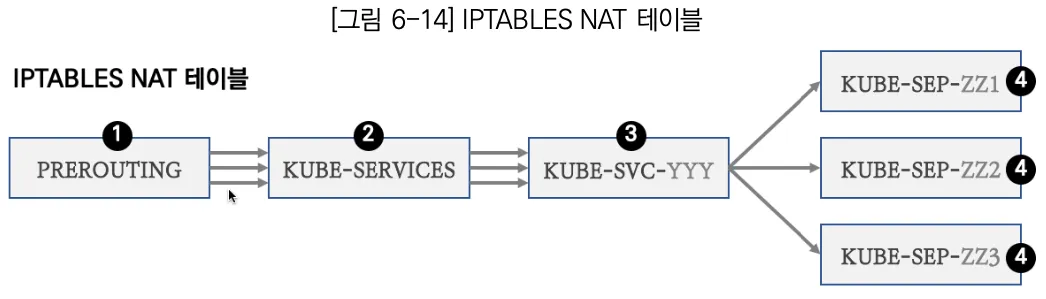

☞ PREROUTING → KUBE-SERVICES → KUBE-SVC-### → KUBE-SEP-#<파드1> , KUBE-SEP-#<파드2> , KUBE-SEP-#<파드3>

▶ 결론 : 내부에서 클러스터 IP로 접속 시, PREROUTE(nat) 에서 DNAT(3개 파드) 되고, POSTROUTE(nat) 에서 SNAT 되지 않고 나간다!

출처처 : https://hackjsp.tistory.com/64 ( KANS3기 실습 내용 업데이트! )

# 컨트롤플레인에서 확인 : 너무 복잡해서 리턴 트래픽에 대해서는 상세히 분석 정리하지 않습니다.
docker exec -it myk8s-control-plane bash
----------------------------------------

# iptables 확인
iptables -t filter -S
iptables -t nat -S
iptables -t nat -S | wc -l
iptables -t mangle -S

# iptables 상세 확인 - 매칭 패킷 카운트, 인터페이스 정보 등 포함
iptables -nvL -t filter
iptables -nvL -t nat
iptables -nvL -t mangle

# rule 갯수 확인
iptables -nvL -t filter | wc -l
iptables -nvL -t nat | wc -l

# 규칙 패킷 바이트 카운트 초기화
iptables -t filter --zero; iptables -t nat --zero; iptables -t mangle --zero

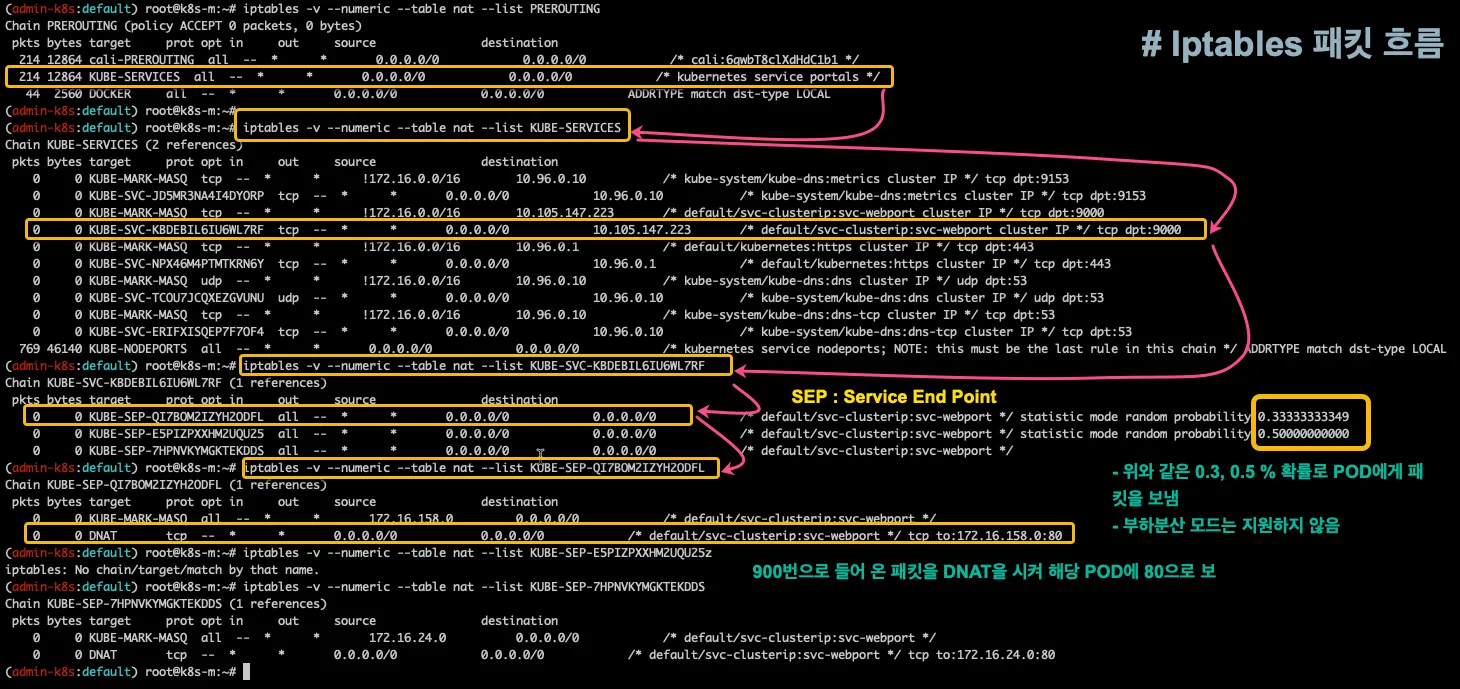

# 정책 확인 : 아래 정책 내용은 핵심적인 룰(rule)만 표시했습니다!

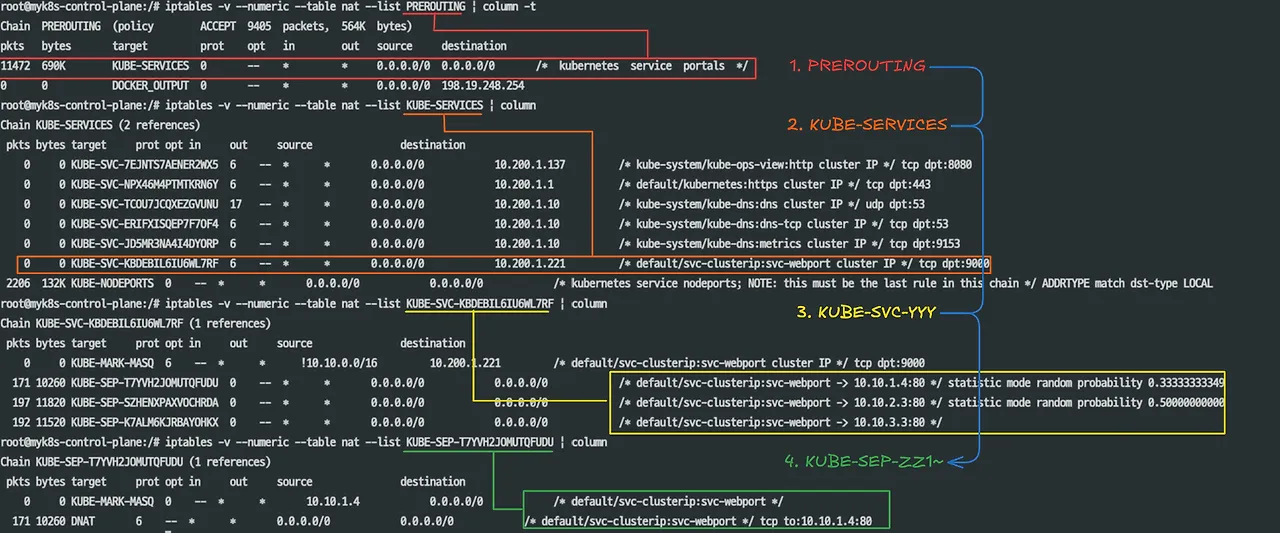

iptables -t nat -nvL

iptables -v --numeric --table nat --list PREROUTING | column -t
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
  778 46758 KUBE-SERVICES  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* kubernetes service portals */

iptables -v --numeric --table nat --list KUBE-SERVICES | column
# 바로 아래 룰(rule)에 의해서 서비스(ClusterIP)를 인지하고 처리를 합니다
Chain KUBE-SERVICES (2 references)
 pkts bytes target                     prot opt in     out     source               destination
   92  5520 KUBE-SVC-KBDEBIL6IU6WL7RF  tcp  --  *      *       0.0.0.0/0            10.105.114.73        /* default/svc-clusterip:svc-webport cluster IP */ tcp dpt:9000

iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF | column
watch -d 'iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF'

SVC1=$(kubectl get svc svc-clusterip -o jsonpath={.spec.clusterIP})
kubectl exec -it net-pod -- zsh -c "for i in {1..100};   do curl -s $SVC1:9000 | grep Hostname; sleep 1; done"

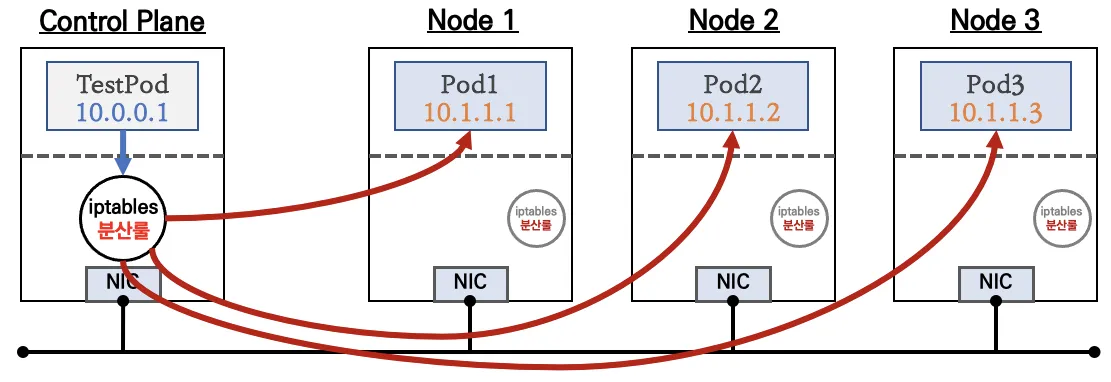

# SVC-### 에서 랜덤 확률(대략 33%)로 SEP(Service EndPoint)인 각각 파드 IP로 DNAT 됩니다!
## 첫번째 룰에 일치 확률은 33% 이고, 매칭되지 않을 경우 아래 2개 남을때는 룰 일치 확률은 50%가 됩니다. 이것도 매칭되지 않으면 마지막 룰로 100% 일치됩니다
Chain KUBE-SVC-KBDEBIL6IU6WL7RF (1 references)
 pkts bytes target                     prot opt in     out     source               destination
   38  2280 KUBE-SEP-6TM74ZFOWZXXYQW6  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */ statistic mode random probability 0.33333333349
   29  1740 KUBE-SEP-354QUAZJTL5AR6RR  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */ statistic mode random probability 0.50000000000
   25  1500 KUBE-SEP-PY4VJNJPBUZ3ATEL  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */

iptables -v --numeric --table nat --list KUBE-SEP-<각자 값 입력>
Chain KUBE-SEP-6TM74ZFOWZXXYQW6 (1 references)
 pkts bytes target     prot opt in     out     source               destination
   38  2280 DNAT       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */ tcp to:172.16.158.3:80

iptables -v --numeric --table nat --list KUBE-SEP-354QUAZJTL5AR6RR | column -t
Chain KUBE-SEP-6TM74ZFOWZXXYQW6 (1 references)
 pkts bytes target     prot opt in     out     source               destination
   29  1500 DNAT       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */ tcp to:172.16.184.3:80

iptables -v --numeric --table nat --list KUBE-SEP-PY4VJNJPBUZ3ATEL | column -t
Chain KUBE-SEP-6TM74ZFOWZXXYQW6 (1 references)
 pkts bytes target     prot opt in     out     source               destination
   25  1740 DNAT       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            /* default/svc-clusterip:svc-webport */ tcp to:172.16.34.3:80

iptables -t nat --zero
iptables -v --numeric --table nat --list POSTROUTING | column; echo ; iptables -v --numeric --table nat --list KUBE-POSTROUTING | column
watch -d 'iptables -v --numeric --table nat --list POSTROUTING; echo ; iptables -v --numeric --table nat --list KUBE-POSTROUTING'
# POSTROUTE(nat) : 0x4000(2진수로 0100 0000 0000 0000, 10진수 16384) 마킹 되어 있지 않으니 RETURN 되고 그냥 빠져나가서 SNAT 되지 않는다!
Chain KUBE-POSTROUTING (1 references)
 pkts bytes target     prot opt in     out     source               destination
  572 35232 RETURN     all  --  *      *       0.0.0.0/0            0.0.0.0/0            mark match ! 0x4000/0x4000
    0     0 MARK       all  --  *      *       0.0.0.0/0            0.0.0.0/0            MARK xor 0x4000
    0     0 MASQUERADE  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* kubernetes service traffic requiring SNAT */ random-fully

iptables -t nat -S | grep KUBE-POSTROUTING
-A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN
-A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully
...

exit
----------------------------------------

# 위 서비스 생성 시 kube-proxy 에 의해서 iptables 규칙이 모든 노드에 추가됨을 한번 더 확이
docker exec -it myk8s-control-plane iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF
...

for i in control-plane worker worker2 worker3; do echo ">> node myk8s-$i <<"; docker exec -it myk8s-$i iptables -v --numeric --table nat --list KUBE-SVC-KBDEBIL6IU6WL7RF; echo; done
...

[ NLB 모드 정리 ]

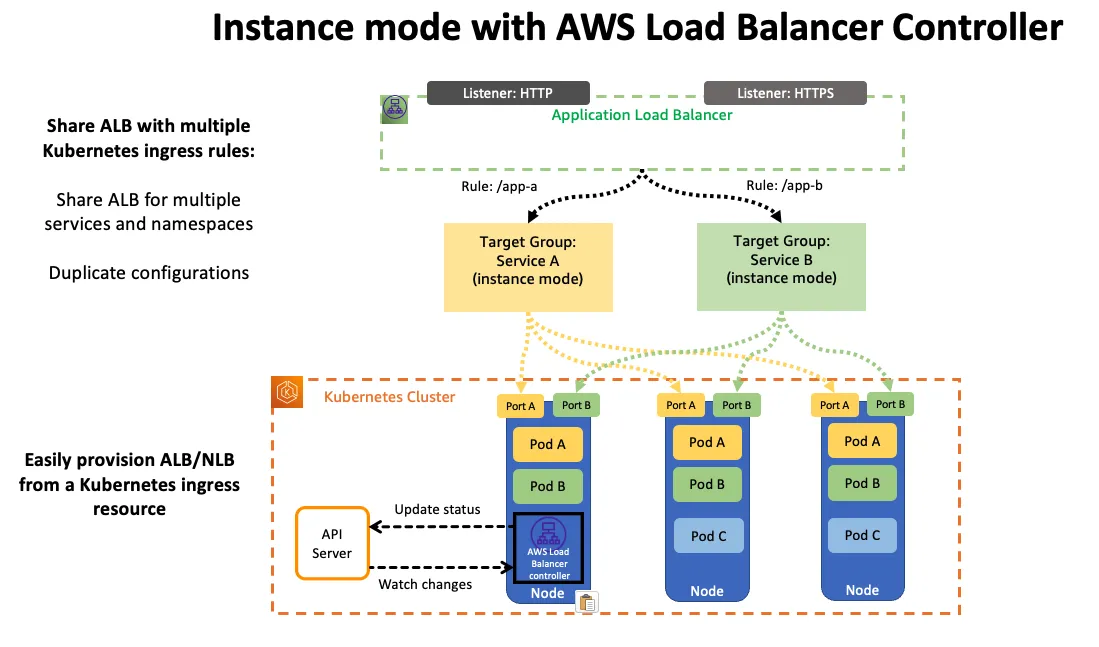

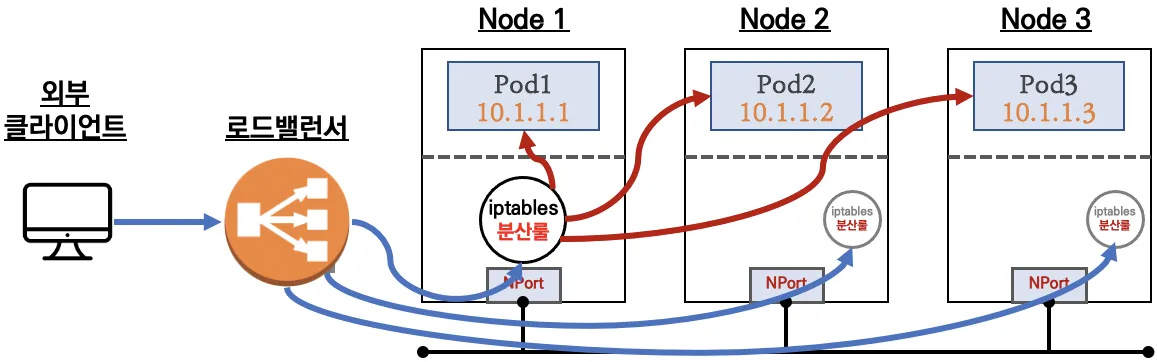

1. 인스턴스 유형 : 노드에 NodePort로 전달

출처 : https://aws.amazon.com/blogs/networking-and-content-delivery/deploying-aws-load-balancer-controller-on-amazon-eks/

externalTrafficPolicy : ClusterIP ⇒ 2번 분산 및 SNAT으로 Client IP 확인 불가능 ← LoadBalancer 타입 (기본 모드) 동작
externalTrafficPolicy : Local ⇒ 1번 분산 및 ClientIP 유지, 워커 노드의 iptables 사용함

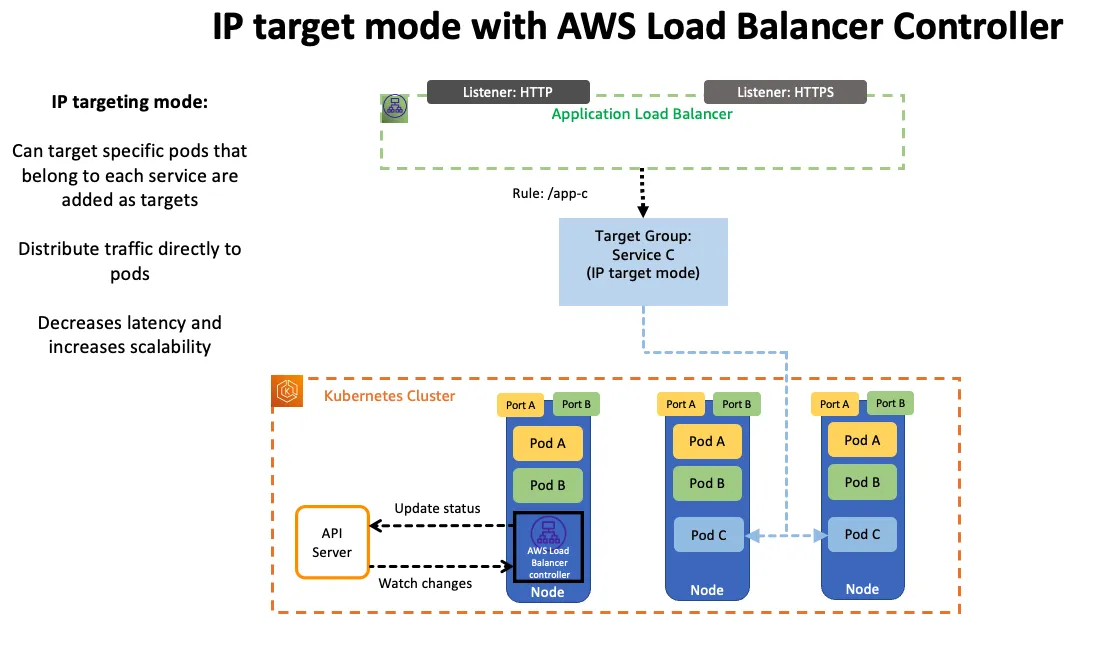

2. IP 유형 ⇒ 반드시 AWS LoadBalancer 컨트롤러 파드 및 정책 설정이 필요함!

출처 : https://aws.amazon.com/blogs/networking-and-content-delivery/deploying-aws-load-balancer-controller-on-amazon-eks/

Proxy Protocol v2 비활성화 ⇒ NLB에서 바로 파드로 인입, 단 ClientIP가 NLB로 SNAT 되어 Client IP 확인 불가능
Proxy Protocol v2 활성화 ⇒ NLB에서 바로 파드로 인입 및 ClientIP 확인 가능(→ 단 PPv2 를 애플리케이션이 인지할 수 있게 설정 필요)

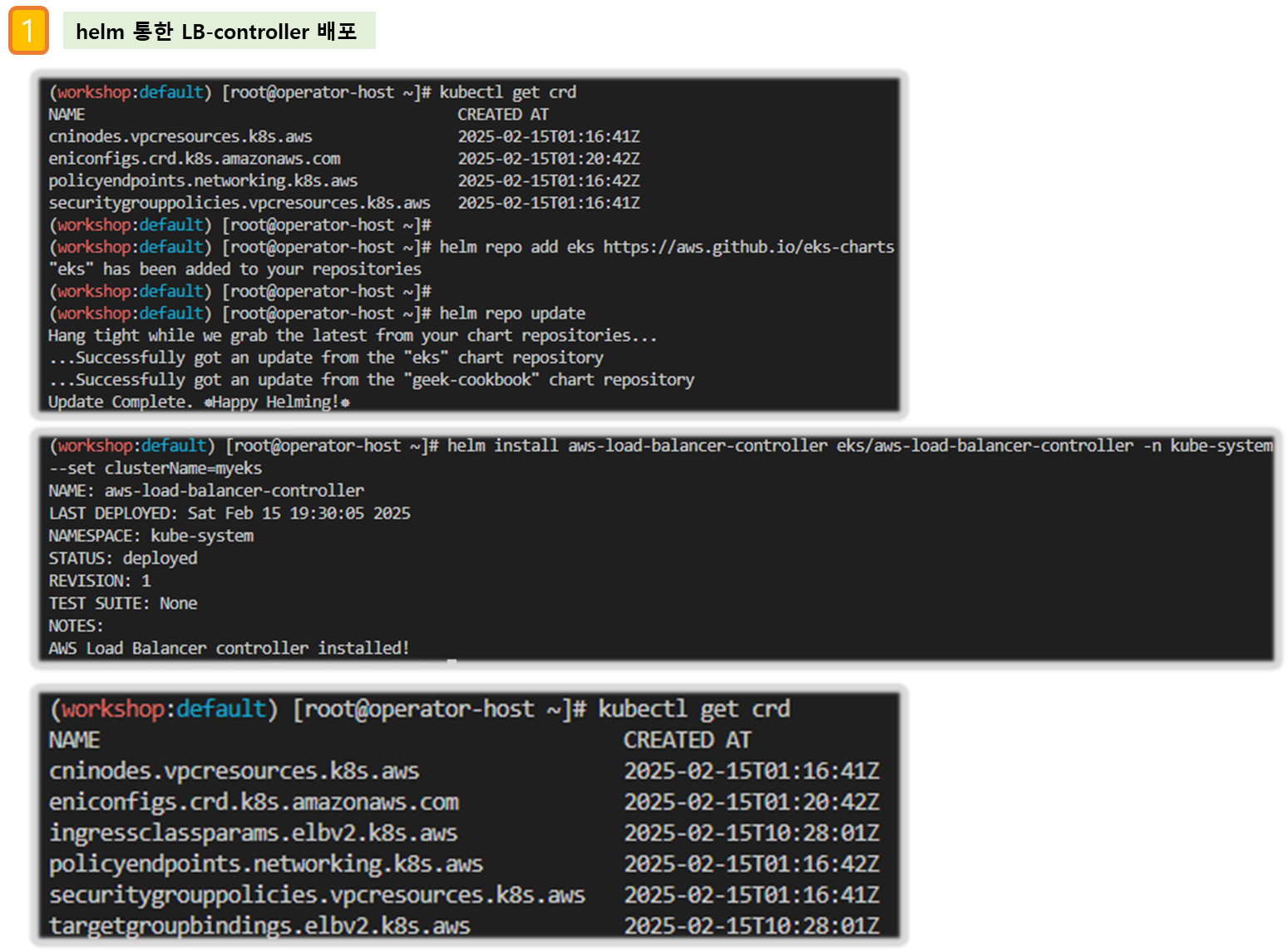

▶ AWS LoadBalancer Controller 배포 - Link

# 설치 전 CRD 확인
kubectl get crd

# Helm Chart 설치
helm repo add eks https://aws.github.io/eks-charts
helm repo update
helm install aws-load-balancer-controller eks/aws-load-balancer-controller -n kube-system --set clusterName=$CLUSTER_NAME


## 설치 확인
kubectl get crd
kubectl explain ingressclassparams.elbv2.k8s.aws
kubectl explain targetgroupbindings.elbv2.k8s.aws

kubectl get deployment -n kube-system aws-load-balancer-controller
kubectl describe deploy -n kube-system aws-load-balancer-controller
kubectl describe deploy -n kube-system aws-load-balancer-controller | grep 'Service Account'
  Service Account:  aws-load-balancer-controller

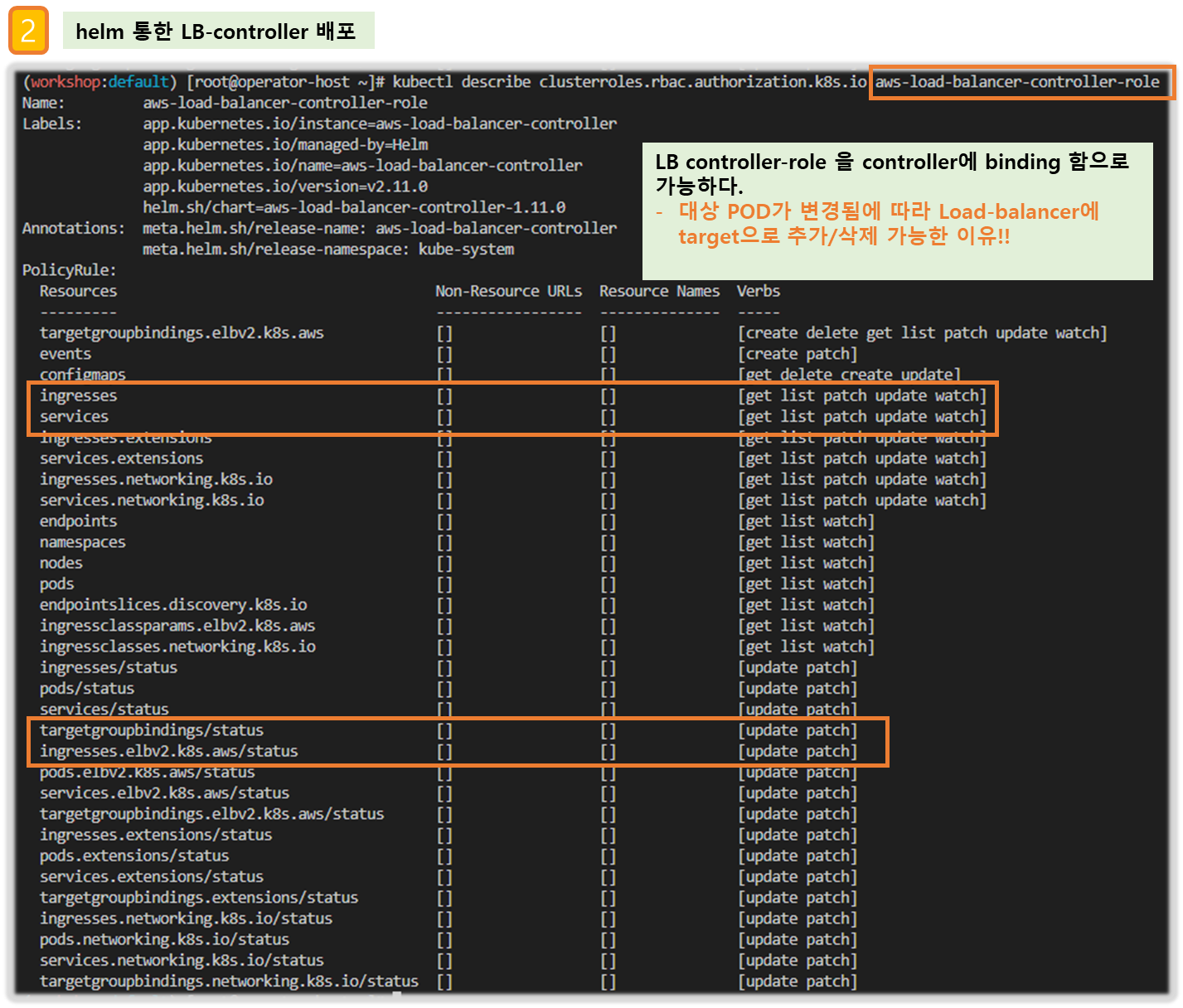

# 클러스터롤, 롤 확인
kubectl describe clusterrolebindings.rbac.authorization.k8s.io aws-load-balancer-controller-rolebinding
kubectl describe clusterroles.rbac.authorization.k8s.io aws-load-balancer-controller-role
...
PolicyRule:
  Resources                                     Non-Resource URLs  Resource Names  Verbs
  ---------                                     -----------------  --------------  -----
  targetgroupbindings.elbv2.k8s.aws             []                 []              [create delete get list patch update watch]
  events                                        []                 []              [create patch]
  ingresses                                     []                 []              [get list patch update watch]
  services                                      []                 []              [get list patch update watch]
  ingresses.extensions                          []                 []              [get list patch update watch]
  services.extensions                           []                 []              [get list patch update watch]
  ingresses.networking.k8s.io                   []                 []              [get list patch update watch]
  services.networking.k8s.io                    []                 []              [get list patch update watch]
  endpoints                                     []                 []              [get list watch]
  namespaces                                    []                 []              [get list watch]
  nodes                                         []                 []              [get list watch]
  pods                                          []                 []              [get list watch]
  endpointslices.discovery.k8s.io               []                 []              [get list watch]
  ingressclassparams.elbv2.k8s.aws              []                 []              [get list watch]
  ingressclasses.networking.k8s.io              []                 []              [get list watch]
  ingresses/status                              []                 []              [update patch]
  pods/status                                   []                 []              [update patch]
  services/status                               []                 []              [update patch]
  targetgroupbindings/status                    []                 []              [update patch]
  ingresses.elbv2.k8s.aws/status                []                 []              [update patch]
  pods.elbv2.k8s.aws/status                     []                 []              [update patch]
  services.elbv2.k8s.aws/status                 []                 []              [update patch]
  targetgroupbindings.elbv2.k8s.aws/status      []                 []              [update patch]
  ingresses.extensions/status                   []                 []              [update patch]
  pods.extensions/status                        []                 []              [update patch]
  services.extensions/status                    []                 []              [update patch]
  targetgroupbindings.extensions/status         []                 []              [update patch]
  ingresses.networking.k8s.io/status            []                 []              [update patch]
  pods.networking.k8s.io/status                 []                 []              [update patch]
  services.networking.k8s.io/status             []                 []              [update patch]
  targetgroupbindings.networking.k8s.io/status  []                 []              [update patch]

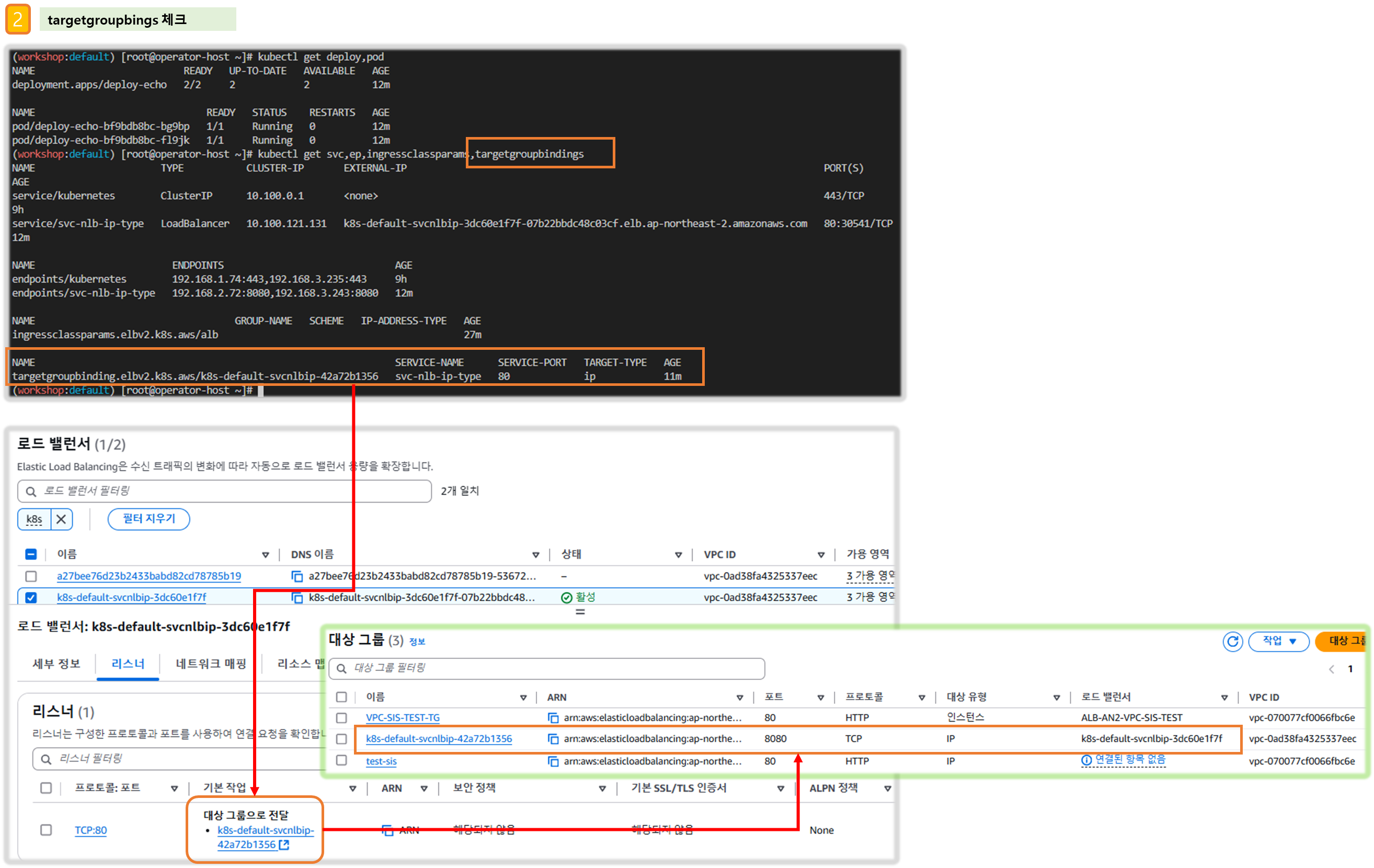

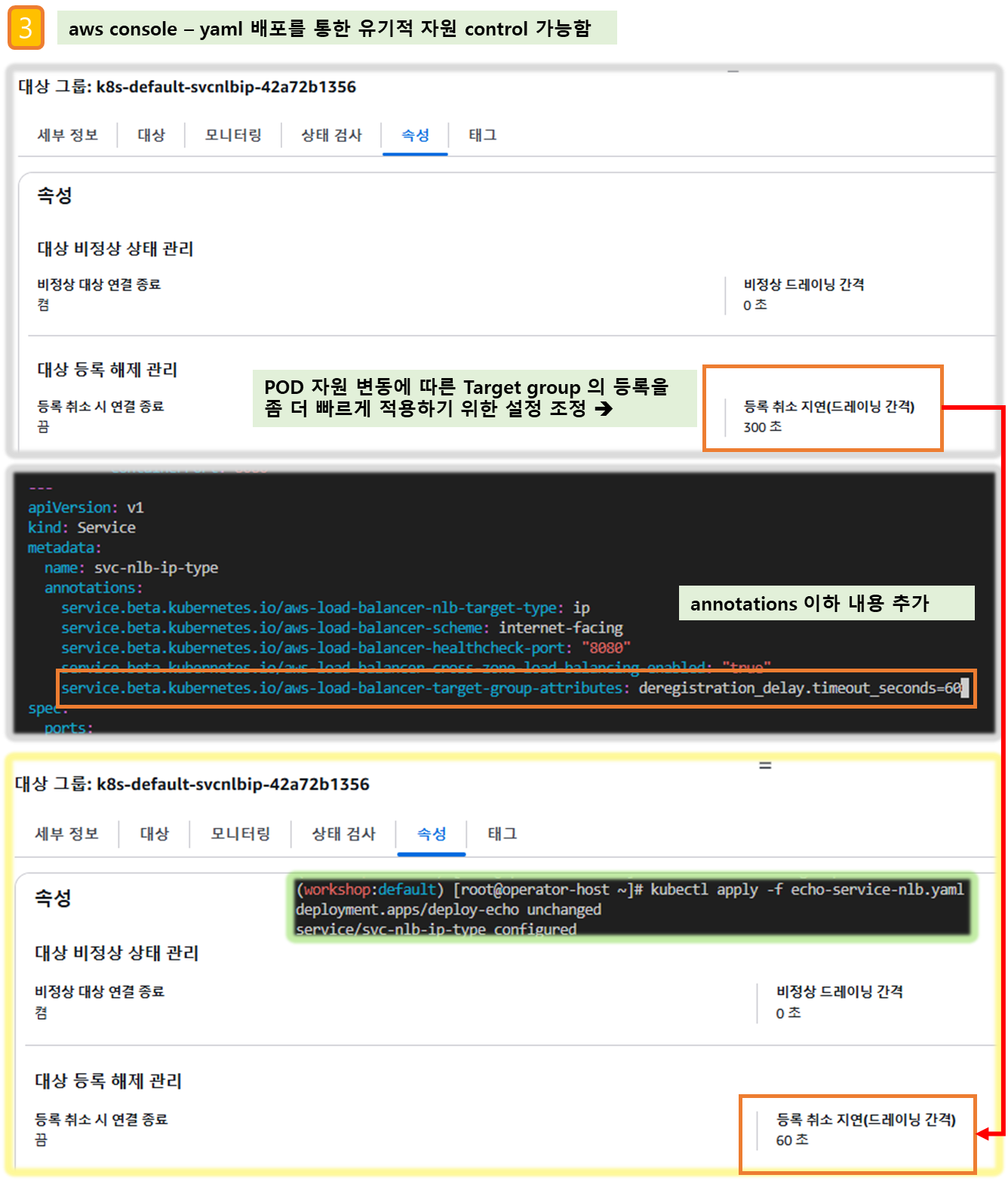

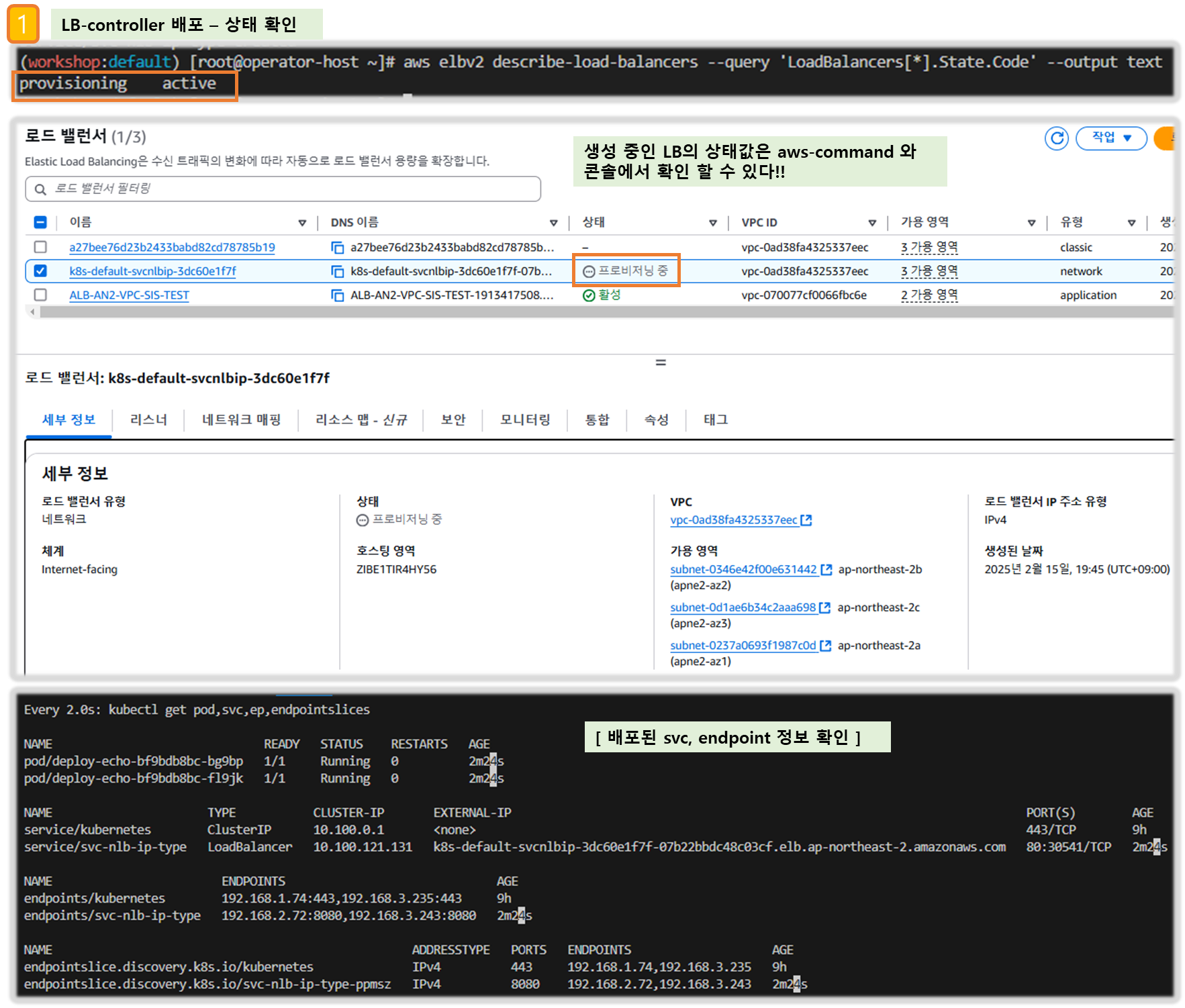

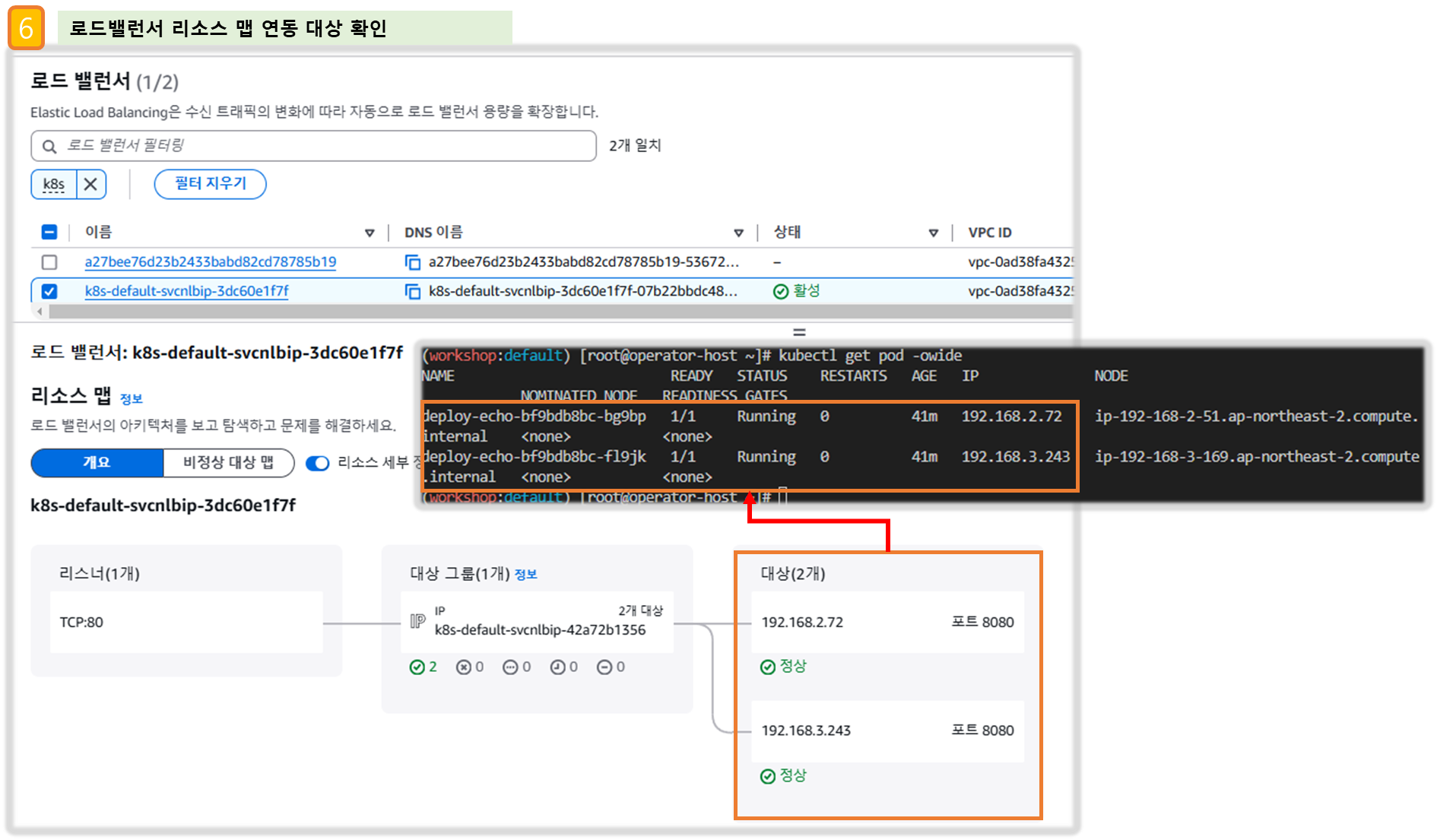

▶ 서비스/파드 배포 테스트 with NLB - Docs , NLB

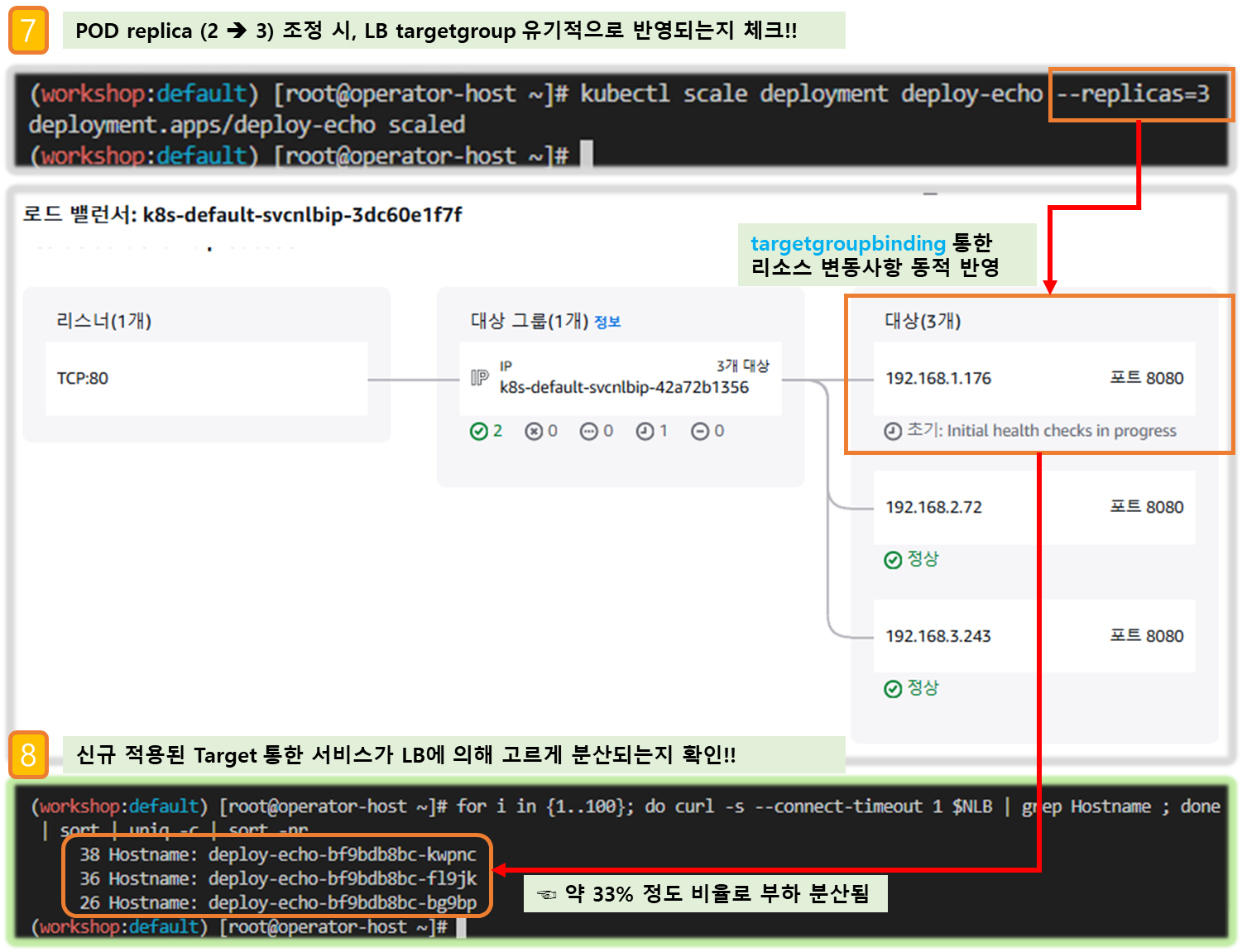

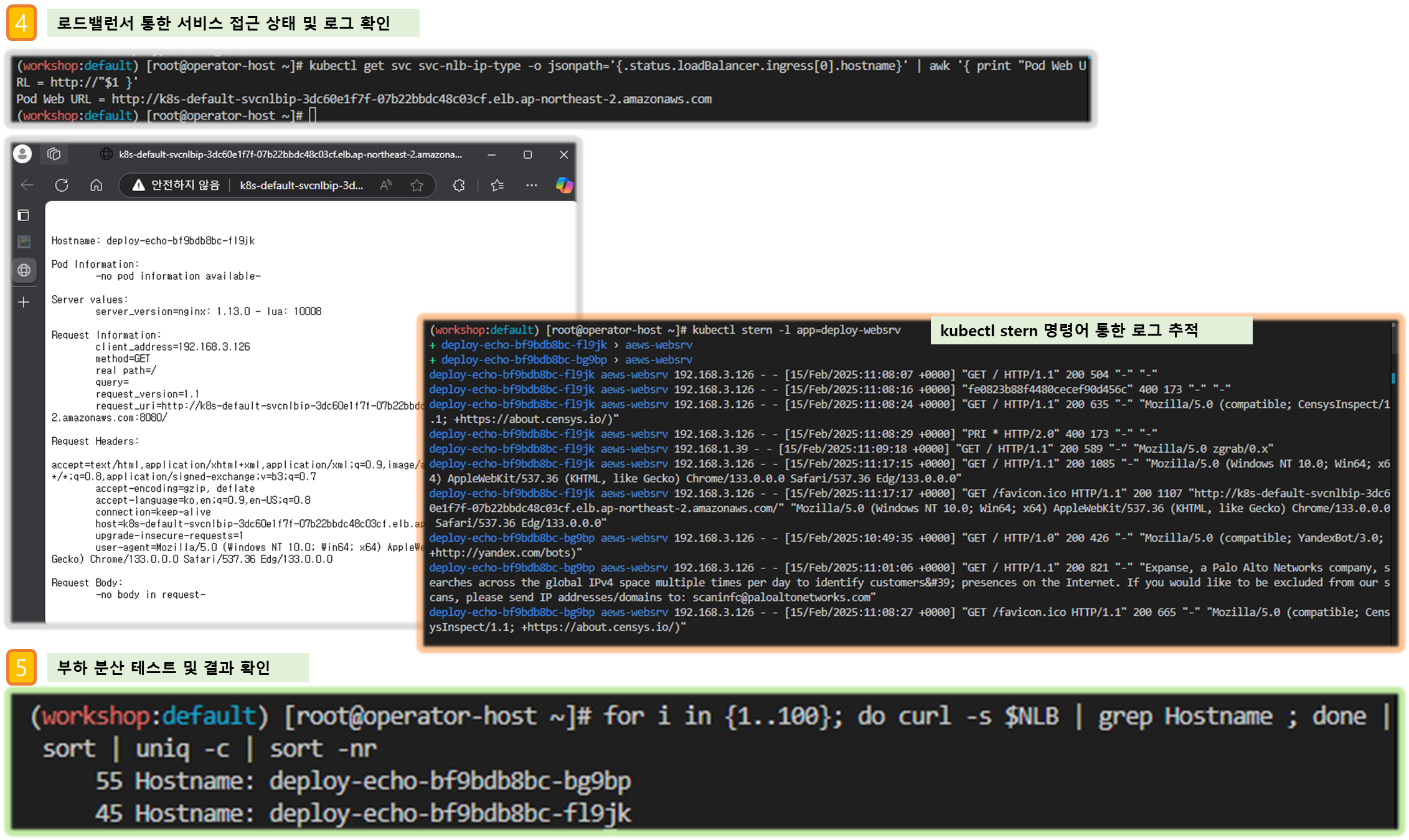

☞ 해당 실습을 통해 서비스 - LB controller 를 배포 후, POD 접속 시도로 부하분산 여부를 확인 할 수 있다.

# 모니터링
watch -d kubectl get pod,svc,ep,endpointslices

# 디플로이먼트 & 서비스 생성
cat << EOF > echo-service-nlb.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-echo
spec:
  replicas: 2
  selector:
    matchLabels:
      app: deploy-websrv
  template:
    metadata:
      labels:
        app: deploy-websrv
    spec:
      terminationGracePeriodSeconds: 0
      containers:
      - name: aews-websrv
        image: k8s.gcr.io/echoserver:1.5
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: svc-nlb-ip-type
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip
    service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing
    service.beta.kubernetes.io/aws-load-balancer-healthcheck-port: "8080"
    service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: "true"
spec:
  ports:
    - port: 80
      targetPort: 8080
      protocol: TCP
  type: LoadBalancer
  loadBalancerClass: service.k8s.aws/nlb
  selector:
    app: deploy-websrv
EOF
kubectl apply -f echo-service-nlb.yaml


# 확인
aws elbv2 describe-load-balancers --query 'LoadBalancers[*].State.Code' --output text
kubectl get deploy,pod
kubectl get svc,ep,ingressclassparams,targetgroupbindings
kubectl get targetgroupbindings -o json | jq

# AWS 관리콘솔에서 NLB 정보 확인
# 빠른 실습을 위해서 등록 취소 지연(드레이닝 간격) 수정 : 기본값 300초
echo-service-nlb.yaml 파일 IDE(VS code)에서 수정
..
apiVersion: v1
kind: Service
metadata:
  name: svc-nlb-ip-type
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip
    service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing
    service.beta.kubernetes.io/aws-load-balancer-healthcheck-port: "8080"
    service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: "true"
    service.beta.kubernetes.io/aws-load-balancer-target-group-attributes: deregistration_delay.timeout_seconds=60
...
kubectl apply -f echo-service-nlb.yaml

# AWS ELB(NLB) 정보 확인
aws elbv2 describe-load-balancers | jq
aws elbv2 describe-load-balancers --query 'LoadBalancers[*].State.Code' --output text
ALB_ARN=$(aws elbv2 describe-load-balancers --query 'LoadBalancers[?contains(LoadBalancerName, `k8s-default-svcnlbip`) == `true`].LoadBalancerArn' | jq -r '.[0]')
aws elbv2 describe-target-groups --load-balancer-arn $ALB_ARN | jq
TARGET_GROUP_ARN=$(aws elbv2 describe-target-groups --load-balancer-arn $ALB_ARN | jq -r '.TargetGroups[0].TargetGroupArn')
aws elbv2 describe-target-health --target-group-arn $TARGET_GROUP_ARN | jq
{
  "TargetHealthDescriptions": [
    {
      "Target": {
        "Id": "192.168.2.153",
        "Port": 8080,
        "AvailabilityZone": "ap-northeast-2b"
      },
      "HealthCheckPort": "8080",
      "TargetHealth": {
        "State": "initial",
        "Reason": "Elb.RegistrationInProgress",
        "Description": "Target registration is in progress"
      }
    },
...

# 웹 접속 주소 확인
kubectl get svc svc-nlb-ip-type -o jsonpath='{.status.loadBalancer.ingress[0].hostname}' | awk '{ print "Pod Web URL = http://"$1 }'

# 파드 로깅 모니터링
kubectl logs -l app=deploy-websrv -f
kubectl stern -l  app=deploy-websrv

# 분산 접속 확인
NLB=$(kubectl get svc svc-nlb-ip-type -o jsonpath='{.status.loadBalancer.ingress[0].hostname}')
curl -s $NLB
for i in {1..100}; do curl -s $NLB | grep Hostname ; done | sort | uniq -c | sort -nr
  52 Hostname: deploy-echo-55456fc798-2w65p
  48 Hostname: deploy-echo-55456fc798-cxl7z

# 지속적인 접속 시도 : 아래 상세 동작 확인 시 유용(패킷 덤프 등)
while true; do curl -s --connect-timeout 1 $NLB | egrep 'Hostname|client_address'; echo "----------" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; done

▶ 파드 2개 → 1개 → 3개 설정 시 동작 : auto discovery

# (신규 터미널) 모니터링
while true; do aws elbv2 describe-target-health --target-group-arn $TARGET_GROUP_ARN --output text; echo; done

# 작업용 EC2 - 파드 1개 설정
kubectl scale deployment deploy-echo --replicas=1

# 확인
kubectl get deploy,pod,svc,ep
NLB=$(kubectl get svc svc-nlb-ip-type -o jsonpath='{.status.loadBalancer.ingress[0].hostname}')
curl -s $NLB
for i in {1..100}; do curl -s --connect-timeout 1 $NLB | grep Hostname ; done | sort | uniq -c | sort -nr

# 파드 3개 설정
kubectl scale deployment deploy-echo --replicas=3

# 확인 : NLB 대상 타켓이 아직 initial 일 때 100번 반복 접속 시 어떻게 되는지 확인해보자!
kubectl get deploy,pod,svc,ep
NLB=$(kubectl get svc svc-nlb-ip-type -o jsonpath='{.status.loadBalancer.ingress[0].hostname}')
curl -s $NLB
for i in {1..100}; do curl -s --connect-timeout 1 $NLB | grep Hostname ; done | sort | uniq -c | sort -nr

#
kubectl describe deploy -n kube-system aws-load-balancer-controller | grep -i 'Service Account'
  Service Account:  aws-load-balancer-controller

# [AWS LB Ctrl] 클러스터 롤 바인딩 정보 확인
kubectl describe clusterrolebindings.rbac.authorization.k8s.io aws-load-balancer-controller-rolebinding

# [AWS LB Ctrl] 클러스터롤 확인
kubectl describe clusterroles.rbac.authorization.k8s.io aws-load-balancer-controller-role

[ 실행 결과 - 한 눈에 보기 ]

7. Ingress

7-1. Ingress 이해하기

[ 요약 ]

☞ 클러스터 내부의 서비스(ClusterIP, NodePort, Loadbalancer)를 외부로 노출(HTTP/HTTPS) - Web Proxy 역할

[ AWS Load Balancer Controller + Ingress (ALB) IP 모드 동작 with AWS VPC CNI ]

☞ Ingress ALB 통해서 서비스 Traffic 접근할 경우, ALB가 대상 POD에 대한 IP/Port 를 관리하고 있어 NodePort 서비스를 Bypass 하여 Traffic 을 전달한다. 이로써, NAT 에 필요한 conntract 테이블의 사용도 절약함으로써 최적화 동작이 가능하다.

7-2. 실습

▶ 서비스/파드 배포 테스트 with Ingress(ALB) - ALB

코드 설명 : 2개의 replica 설정 된 deployment 로 Pod 배포하며, Nodeport 타입의 서비스를 ALB Ingress 통해서 제공한다.

# 게임 파드와 Service, Ingress 배포
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Namespace
metadata:
  name: game-2048
---
apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: game-2048
  name: deployment-2048
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: app-2048
  replicas: 2
  template:
    metadata:
      labels:
        app.kubernetes.io/name: app-2048
    spec:
      containers:
      - image: public.ecr.aws/l6m2t8p7/docker-2048:latest
        imagePullPolicy: Always
        name: app-2048
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  namespace: game-2048
  name: service-2048
spec:
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP
  type: NodePort
  selector:
    app.kubernetes.io/name: app-2048
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  namespace: game-2048
  name: ingress-2048
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
spec:
  ingressClassName: alb
  rules:
    - http:
        paths:
        - path: /
          pathType: Prefix
          backend:
            service:
              name: service-2048
              port:
                number: 80
EOF

# 모니터링
watch -d kubectl get pod,ingress,svc,ep,endpointslices -n game-2048

# 생성 확인
kubectl get ingress,svc,ep,pod -n game-2048
kubectl get-all -n game-2048
kubectl get targetgroupbindings -n game-2048

# ALB 생성 확인
aws elbv2 describe-load-balancers --query 'LoadBalancers[?contains(LoadBalancerName, `k8s-game2048`) == `true`]' | jq
ALB_ARN=$(aws elbv2 describe-load-balancers --query 'LoadBalancers[?contains(LoadBalancerName, `k8s-game2048`) == `true`].LoadBalancerArn' | jq -r '.[0]')
aws elbv2 describe-target-groups --load-balancer-arn $ALB_ARN
TARGET_GROUP_ARN=$(aws elbv2 describe-target-groups --load-balancer-arn $ALB_ARN | jq -r '.TargetGroups[0].TargetGroupArn')
aws elbv2 describe-target-health --target-group-arn $TARGET_GROUP_ARN | jq

# Ingress 확인
kubectl describe ingress -n game-2048 ingress-2048
kubectl get ingress -n game-2048 ingress-2048 -o jsonpath="{.status.loadBalancer.ingress[*].hostname}{'\n'}"

# 게임 접속 : ALB 주소로 웹 접속
kubectl get ingress -n game-2048 ingress-2048 -o jsonpath='{.status.loadBalancer.ingress[0].hostname}' | awk '{ print "Game URL = http://"$1 }'

# 파드 IP 확인
kubectl get pod -n game-2048 -owide

[ 실행 결과 - 한 눈에 보기 ]

8. External DNS

☞ K8S 서비스/인그레스 생성 시 도메인을 설정하면, AWS(Route 53), Azure(DNS), GCP(Cloud DNS) 에 A 레코드(TXT 레코드)로 자동 생성/삭제

참조 : https://edgehog.blog/a-self-hosted-external-dns-resolver-for-kubernetes-111a27d6fc2cALT

ExternalDNS CTRL 권한 주는 방법 3가지 : Node IAM Role, Static credentials, IRSA

▶ AWS Route 53 정보 확인 & 변수 지정 : Public 도메인 소유를 하고 있어야 테스트 가능함.

# 자신의 도메인 변수 지정 : 소유하고 있는 자신의 도메인을 입력하시면 됩니다
MyDomain=<자신의 도메인>
MyDomain=gasida.link

# 자신의 Route 53 도메인 ID 조회 및 변수 지정
aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." | jq
aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Name"
aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Id" --output text
MyDnzHostedZoneId=`aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Id" --output text`
echo $MyDnzHostedZoneId

# (옵션) NS 레코드 타입 첫번째 조회
aws route53 list-resource-record-sets --output json --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'NS']" | jq -r '.[0].ResourceRecords[].Value'
# (옵션) A 레코드 타입 모두 조회
aws route53 list-resource-record-sets --output json --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'A']"

# A 레코드 타입 조회
aws route53 list-resource-record-sets --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'A']" | jq
aws route53 list-resource-record-sets --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'A'].Name" | jq
aws route53 list-resource-record-sets --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'A'].Name" --output text

# A 레코드 값 반복 조회
while true; do aws route53 list-resource-record-sets --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'A']" | jq ; date ; echo ; sleep 1; done

▶ ExternalDNS 설치 - 링크

# EKS 배포 시 Node IAM Role 설정되어 있음
# eksctl create cluster ... --external-dns-access ...

#
MyDomain=<자신의 도메인>
MyDomain=gasida.link

# 자신의 Route 53 도메인 ID 조회 및 변수 지정
MyDnzHostedZoneId=$(aws route53 list-hosted-zones-by-name --dns-name "${MyDomain}." --query "HostedZones[0].Id" --output text)

# 변수 확인
echo $MyDomain, $MyDnzHostedZoneId

# ExternalDNS 배포
curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/aews/externaldns.yaml
cat externaldns.yaml
MyDomain=$MyDomain MyDnzHostedZoneId=$MyDnzHostedZoneId envsubst < externaldns.yaml | kubectl apply -f -

# 확인 및 로그 모니터링
kubectl get pod -l app.kubernetes.io/name=external-dns -n kube-system
kubectl logs deploy/external-dns -n kube-system -f

▶ Service(NLB) + 도메인 연동(ExternalDNS) - 도메인체크

# 터미널1 (모니터링)
watch -d 'kubectl get pod,svc'
kubectl logs deploy/external-dns -n kube-system -f
혹은
kubectl stern -l app.kubernetes.io/name=external-dns -n kube-system

# 테트리스 디플로이먼트 배포
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: tetris
  labels:
    app: tetris
spec:
  replicas: 1
  selector:
    matchLabels:
      app: tetris
  template:
    metadata:
      labels:
        app: tetris
    spec:
      containers:
      - name: tetris
        image: bsord/tetris
---
apiVersion: v1
kind: Service
metadata:
  name: tetris
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip
    service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing
    service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: "true"
    service.beta.kubernetes.io/aws-load-balancer-backend-protocol: "http"
    #service.beta.kubernetes.io/aws-load-balancer-healthcheck-port: "80"
spec:
  selector:
    app: tetris
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  type: LoadBalancer
  loadBalancerClass: service.k8s.aws/nlb
EOF

# 배포 확인
kubectl get deploy,svc,ep tetris

# NLB에 ExternanDNS 로 도메인 연결
kubectl annotate service tetris "external-dns.alpha.kubernetes.io/hostname=tetris.$MyDomain"
while true; do aws route53 list-resource-record-sets --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'A']" | jq ; date ; echo ; sleep 1; done

# Route53에 A레코드 확인
aws route53 list-resource-record-sets --hosted-zone-id "${MyDnzHostedZoneId}" --query "ResourceRecordSets[?Type == 'A']" | jq

# 확인
dig +short tetris.$MyDomain @8.8.8.8
dig +short tetris.$MyDomain

# 도메인 체크
echo -e "My Domain Checker Site1 = https://www.whatsmydns.net/#A/tetris.$MyDomain"
echo -e "My Domain Checker Site2 = https://dnschecker.org/#A/tetris.$MyDomain"

# 웹 접속 주소 확인 및 접속
echo -e "Tetris Game URL = http://tetris.$MyDomain"

[ 중요 - 중간 자원 정리 ]

kubectl delete ingress ingress-2048 -n game-2048
kubectl delete svc service-2048 -n game-2048 && kubectl delete deploy deployment-2048 -n game-2048 && kubectl delete ns game-2048

9. Core DNS

[ 요약 ]

☞ Core DNS란 ?

- Kubernetes 클러스터 DNS로 사용할 수 있는 유연하고 확장 가능한 DNS 서버 를 말한다.

하나 이상의 노드가 있는 Amazon EKS 클러스터를 시작하면 클러스터에 배포된 노드 수에 관계없이 CoreDNS 이미지의 복제본 2개가 기본적으로 배포된다.

[ 참고 링크 ]

- Kubernetes에서 DNS 다루는 방법 - 도메인을 찾아서 : 링크

- Stop Leaking Kubernetes Service Information via DNS! - John Belamaric, Google & Yong Tang, Ivanti : 링크

- 쿠버네티스 DNS 쿼리 Flow - 링크

출처 : https://www.nslookup.io/learning/the-life-of-a-dns-query-in-kubernetes/

(심화) Recent changes to the CoreDNS add-on - Link

☞ EKS CoreDNS 애드온 구성 스키마에 topologySpreadConstraints 설정 추가

# CoreDNS 기본 정보 확인 : volumes - configMap - Corefile - coredns
kubectl get deploy coredns -n kube-system -o yaml | kubectl neat
kubectl get cm -n kube-system coredns -o yaml | kubectl neat
data:
  Corefile: |
    .:53 {
        errors
        health {
            lameduck 5s
          }
        ready
        kubernetes cluster.local in-addr.arpa ip6.arpa {
          pods insecure
          fallthrough in-addr.arpa ip6.arpa
        }
        prometheus :9153
        forward . /etc/resolv.conf
        cache 30
        loop
        reload
        loadbalance
    }

# JSON 구성 스키마에 topologySpreadConstraints 매개변수를 추가
aws eks describe-addon-configuration --addon-name coredns --addon-version v1.10.1-eksbuild.2 --query 'configurationSchema' --output text | jq .
aws eks describe-addon-configuration --addon-name coredns --addon-version v1.10.1-eksbuild.2 --query 'configurationSchema' --output text | jq . | grep -A3 topologySpreadConstraints

# check coredns deployment - it returns an empty output because it is not set by default
kubectl get deploy -n kube-system coredns -o yaml | grep topologySpreadConstraints -A8

#
aws eks describe-addon --cluster-name $CLUSTER_NAME --addon-name coredns | jq
{
  "addon": {
    "addonName": "coredns",
    "clusterName": "myeks",
    "status": "ACTIVE",
    "addonVersion": "v1.10.1-eksbuild.7",
    "health": {
      "issues": []
    },
    "addonArn": "arn:aws:eks:ap-northeast-2:911283464785:addon/myeks/coredns/4ec712ea-54eb-05df-5d57-7b52ef1efc6f",
    "createdAt": "2024-03-10T09:47:58.100000+09:00",
    "modifiedAt": "2024-03-10T09:48:06.073000+09:00",
    "tags": {}
  }
}

# add-on configuration YAML blob
cat << EOT > topologySpreadConstraints.yaml
"topologySpreadConstraints":
  - maxSkew: 1
    topologyKey: topology.kubernetes.io/zone
    whenUnsatisfiable: ScheduleAnyway
    labelSelector:
      matchLabels:
        k8s-app: kube-dns
EOT

# apply change to add-on
aws eks update-addon --cluster-name $CLUSTER_NAME --addon-name coredns --configuration-values 'file://topologySpreadConstraints.yaml'

# check add-on configuration to see if it is in ACTIVE status
aws eks describe-addon --cluster-name $CLUSTER_NAME --addon-name coredns | jq
kubectl get deploy coredns -n kube-system -o yaml | kubectl neat
...
    topologySpreadConstraints:
    - labelSelector:
        matchLabels:
          k8s-app: kube-dns
      maxSkew: 1
      topologyKey: topology.kubernetes.io/zone
      whenUnsatisfiable: ScheduleAnyway
...

[ 실습 후 자원 정리]

## - Amazon EKS 클러스터 삭제(10분 정도 소요):
`eksctl delete cluster --name $CLUSTER_NAME`

## - (클러스터 삭제 완료 확인 후) AWS CloudFormation 스택 삭제 : **
`aws cloudformation delete-stack --stack-name myeks`

[ 마무리 ]

두번 째 수업도 양이 엄청 나네요~ 가능한 선에서 정리해보았는데도 절반도 못한 느낌입니다. ㅠㅠ 그만큼 제가 공부해야 할 양이 많다는 것이겠죠.. 환경세팅 부터 중간 중간 문제를 겪으면서, '왜 나는 안되지?' 라는 질문과 해답을 찾는 과정을 반복하고 있습니다. 그래도, 작년 KANS3 에서 배웠던 내용들에 대해서는 조금 익숙한 느낌이라 용기가 납니다. 쿠버네티스 과정을 마칠 때 쯤, 조금이나마 더 성장할 모습을 꿈꾸며 이번 주말도 열심히 달려야 겠습니다~ ^^/

[ 참고 링크 모음 ]

▶ AWS Docs & External-DNS

AWS EKS Docs - Link

Quickstart: Deploy a web app and store data - Link
Configure networking - Link
- VPC and subnets requirements - Link
- Manage networking add-ons for Amazon EKS clusters : VPC CNI, CoreDNS, kube-proxy, LBC, GW API - Link , Link2
  - Amazon VPC CNI - Link
    - Enable outbound internet access for pods - Link
    - Assign security groups to individual pods - Link
  - Route internet traffic with AWS Load Balancer Controller - Link
  - Manage CoreDNS for DNS in Amazon EKS clusters - Link
  - Manage kube-proxy in Amazon EKS clusters - Link
Workloads - Link
- Route TCP and UDP traffic with Network Load Balancers - Link
- Route application and HTTP traffic with Application Load Balancers - Link
Enable EKS Zonal Shift to avoid impaired Availability Zones - Link
- Learn about Amazon Application Recovery Controller’s (ARC) Zonal Shift in Amazon EKS - Link

EKS Workshop - Link

Amazon VPC CNI - Link
Network Policies - Link
Security Groups for Pods - Link
Custom Networking - Link
Prefix Delegation - Link
Amazon VPC Lattice - Link

AWS Load Balancer Controller - Link

How it works - Link
Deployment
- Installation Guide - Link
- Configurations - Link
- Subnet Discovery - Link
- Security Group Management - Link
- Pod readiness gate - Link
Guide
- Ingress
  - Annotations - Link
  - Specification - Link
  - IngressClass - Link
  - Certificate Discovery - Link
- Service
  - Network Load Balancer - Link
  - Annotations - Link
- TargetGroupBinding
  - TargetGroupBinding - Link
  - Specification - Link
- Tasks
  - SSL Redirect - Link
- Use Cases
  - NLB TLS Termination - Link
  - Externally Managed Load Balancer - Link
  - Frontend Security Groups - Link
  - Blue/Green Split Traffic - Link

External-DNS - Link

setup AWS EKS - Link
AWS Load Balancer Controller - Link

AWS EKS Best Practices Guide - Link

Network - Link**
- VPC and Subnet Considerations - Link
- Amazon VPC CNI - Link*
- Optimizing IP Address Utilization - Link
- Custom Networking - Link
- Prefix Mode for Linux - Link
- Security Groups Per Pod - Link
- Load Balancing - Link
- Monitoring EKS workloads for Network performance issues - Link
- Running kube-proxy in IPVS Mode - Link
Scalability
- Cluster Services : Scale CoreDNS - Link
- Kubernetes Scaling Theory - Link
- Control Plane Monitoring - Link
- Node and Workload Efficiency - Link
- Known Limits and Service Quotas - Link
Cluster Upgrades - Link
Cost Optimization - Link
- Cost Optimization Network - Link

▶ AWS Blog

2024

Implement a central ingress Application Load Balancer supporting private Amazon Elastic Kubernetes Service VPCs - 링크
Monitoring and automating recovery from AZ impairments in Amazon EKS with Istio and ARC Zonal Shift - Link
Amazon EKS now supports Amazon Application Recovery Controller - Link
Preserving client IP address with Proxy protocol v2 and Network Load Balancer - Link
Migrating from AWS App Mesh to Amazon VPC Lattice - Link
Patterns for TargetGroupBinding with AWS Load Balancer Controller - Link
Ensuring fair bandwidth allocation for Amazon EKS Workloads - Link
Amazon VPC CNI introduces Enhanced Subnet Discovery - Link
Enabling mTLS with ALB in Amazon EKS - Link
Spark on Amazon EKS networking – Part 2 - Link
Spark on Amazon EKS networking – Part 1 - Link

2023

Empowering Kubernetes Observability with eBPF on Amazon EKS - Link , Caretta
Deploying AWS Load Balancer Controller on Amazon EKS - Link
Enhanced VPC flexibility: modify subnets and security groups in Amazon EKS - Link
Improving availability with Application Load Balancer automatic target weights - Link
Optimize AZ traffic costs using Amazon EKS, Karpenter, and Istio - Link
Run Amazon EKS on RHEL Worker Nodes with IPVS Networking - Link
On-premises egress design patterns for Amazon EKS - Link
Recent changes to the CoreDNS add-on - Link
Amazon VPC CNI now supports Kubernetes Network Policies - Link
Network Load Balancers now support Security groups - Link
Automating custom networking to solve IPv4 exhaustion in Amazon EKS - Link
A deeper look at Ingress Sharing and Target Group Binding in AWS Load Balancer Controller - Link
Scale from 100 to 10,000 pods on Amazon EKS - Link
How to rapidly scale your application with ALB on EKS (without losing traffic) - Link
Blue/Green or Canary Amazon EKS clusters migration for stateless ArgoCD workloads - Link

2022

Expose Amazon EKS pods through cross-account load balancer - Link
Exposing Kubernetes Applications, Part 3: Ingress-Nginx Controller - Link
Exposing Kubernetes Applications, Part 2: AWS Load Balancer Controller - Link
Exposing Kubernetes Applications, Part 1: Service and Ingress Resources - Link
Troubleshooting Amazon EKS API servers with Prometheus - Link
Using AWS Load Balancer Controller for blue/green deployment, canary deployment and A/B testing - Link
Addressing latency and data transfer costs on EKS using Istio - Link
How to route UDP traffic into Kubernetes - Link , supertuxkart
How To Expose Multiple Applications on Amazon EKS Using a Single Application Load Balancer - Link

▶ [심화] 이게 돼요? 도커 없이 컨테이너 만들기 3 : 격리 Namespece - Docs , Youtube

▶ [심화] 이게 돼요? 도커 없이 컨테이너 만들기 4 : 자원 관리, cgroups - Docs , Youtube

▶ EKS Workshop 모음

Prefix Delegation : https://www.eksworkshop.com/docs/networking/vpc-cni/prefix/
Custom Networking : https://www.eksworkshop.com/docs/networking/vpc-cni/custom-networking/
Security Groups for Pods : https://www.eksworkshop.com/docs/networking/vpc-cni/security-groups-for-pods/
Network Policies : https://www.eksworkshop.com/docs/networking/vpc-cni/network-policies/
Amazon VPC Lattice : https://www.eksworkshop.com/docs/networking/vpc-lattice/

저작자표시 비영리 변경금지

'AEWS' 카테고리의 다른 글

AEWS 3주차 - EKS Storage, Managed Node Groups (1)	2025.02.17
AEWS 1주차 - Amazon EKS 설치 및 기본 사용 (3)	2025.02.03

'AEWS' Related Articles

more

티스토리툴바
