다중 클러스터 서비스 메시는 앱에는 완전히 투명한 방식으로 클러스터 간에 서비스를 연결하면서, 클러스터 간 통신을 위한 서비스 메시의 기능(세밀한 트래픽 제오, 복원력, 관찰 가능성, 보안 등)은 모두 유지한다.
이스티오가 다중 클러스터 서비스 메시를 구현하는 방법은 모든 클러스터의 서비스를 퀴리한 다음 이 정보로 서비스 프록시에 클러스터 사이에서 서비스 간 트래픽을 라우팅하는 방법을 설정하는 것이다.

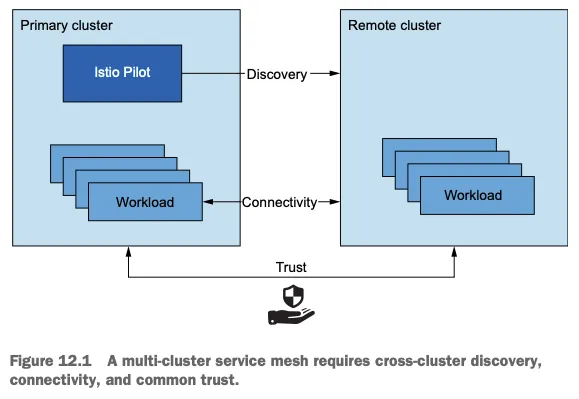

그림 12.1은 클러스터들을 하나의 메시로 결합하는 데 필요한 것을 보여준다.
클러스터 간 워크로드 디스커버리 Cross-cluster workload discovery
Istio 컨트롤 플레인은 서비스 프록시를 설정하기 위해 동료 K8S 클러스터의 워크로드를 찾아야 한다. (K8S 클러스터 API 서버를 상대편 클러스터의 이스티오 컨트롤 플레인에서 접근할 수 있어야 한다. The control planes must discover the workloads in the peer clusters in order to configure the service proxies (the API server of the clusters must be accessible to Istio’s control plane in the opposite cluster).
클러스터 간 워크로드 연결성 Cross-cluster workload connectivity
워크로드는 서로 연결돼 있어야 한다. 워크로드 엔드포인트를 인지하고 있어도 커넥션을 시작할 수 없다면 쓸모가 없다.
클러스터 간 공통 신뢰 Common trust between clusters
이스티오의 보안 기능을 활성화하려면 클러스터 간 워크로드가 서로 인증해야 한다. Cross-cluster workloads must mutually authenticate to enable the security features of Istio.
이 기준들을 충족하면 클러스터가 다른 클러스터에서 실행 중인 워크로드를 인지할 수 있고, 워크로드가 서로 연결될 수 있으며, 워크로드가 이스티오 정책을 사용해 인증하고 인가할 수 있다.
이들 모두가 다중 클러스터 서비스 메시를 설정하기 위한 전체 조건이다.
☞ 다중 클러스터 연결성과 보안 (Multi-cluster connectivity and security) 상술했듯이, 이스티오가 클러스터 간에 다중 클러스터 연결을 수립하려면 워크로드는 동료 클러스터의 쿠버네티스 API에 접근하는 방법으로만 찾을 수 있다. 어떤 조직에서는 이것이 바람직하지 않는 보안 태세일 수 있다. 각 클러스터가 다른 클러스터의 API 모두에 접근할 수 있기 때문이다. For some organizations, this may be an undesirable security posture where each cluster has access to all other clusters’ APIs. 이 경우에는 메시 연합이 더 나은 방식이다. In this case, mesh federation is a better approach.

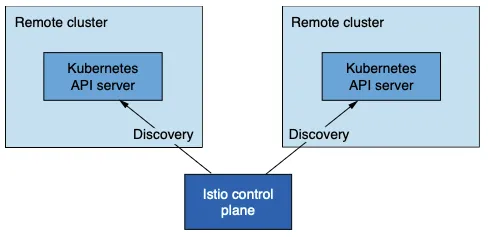

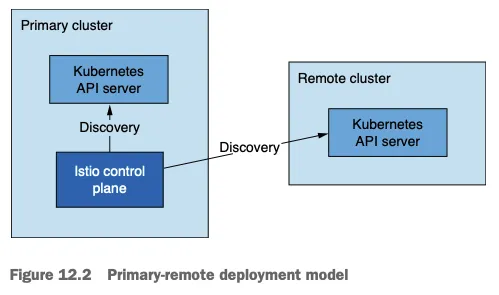

12.2.1 이스티오 다중 클러스터 배포 모델 Istio multi-cluster deployment models - Blog
이스티오의 컨트롤 플레인은 쿠버네티스 API 서버와 통신해 서비스 뒤의 서비스와 엔드포인트 같은 서비스 프록시 설정 관련 정보를 수집해야 한다.
쿠버네티스 API 서버에 요청하는 것은 막강한 일종의 권한인데, 리소스 세부 정보를 조회하고, 민감 정보를 쿼리할 수 있으며, 클러스터를 불량하고 되돌이킬 수 없는 상태로 만들 수 있는 정도로 리소스를 업데이트하거나 지울 수 있기 때문이다.
☞ 토큰과 RBAC으로 원격 쿠버네티스 API로의 접근을 보안 처리하는 방법을 다루겠지만, 통찰력 있는 독자는 이 접근법의 트레이드오프를 고려해야 한다. 메시 연합이 어떻게 이 위험성을 완화할 수 있는지 앞 절을 참조하자.
쿠버네티스는 RBAC를 이용해 API 서버로의 접근을 보호한다. 쿠버네티스 RBAC은 광범위한 주제로, 이 책의 범위를 벗어난다.
그러나 클러스터 간 디스커버리를 용이하게 하는데 사용하는 개념 일부를 잠시 언급할 수는 있다.
서비스 어카운트는 기계나 서비스 등 사람이 아닌 클라이언트에 ID를 제공한다. Service accounts provide identity to non-human clients such as machines or services.
서비스 어카운트 토큰은 서비스 어카운트마다 자동으로 생성돼 해당 ID 클레임을 나타낸다. 토큰은 JWT 형식이며 쿠버네티스가 파드에 주입한다. 파드는 이 토큰을 사용해 API 서버에게 (자신의 신원) 인증할 수 있다. Service account tokens are automatically generated for every service account and represent its identity claim. Tokens are formatted as JSON Web Tokens and are injected by Kubernetes into Pods that can use the tokens to authenticate to the API server.

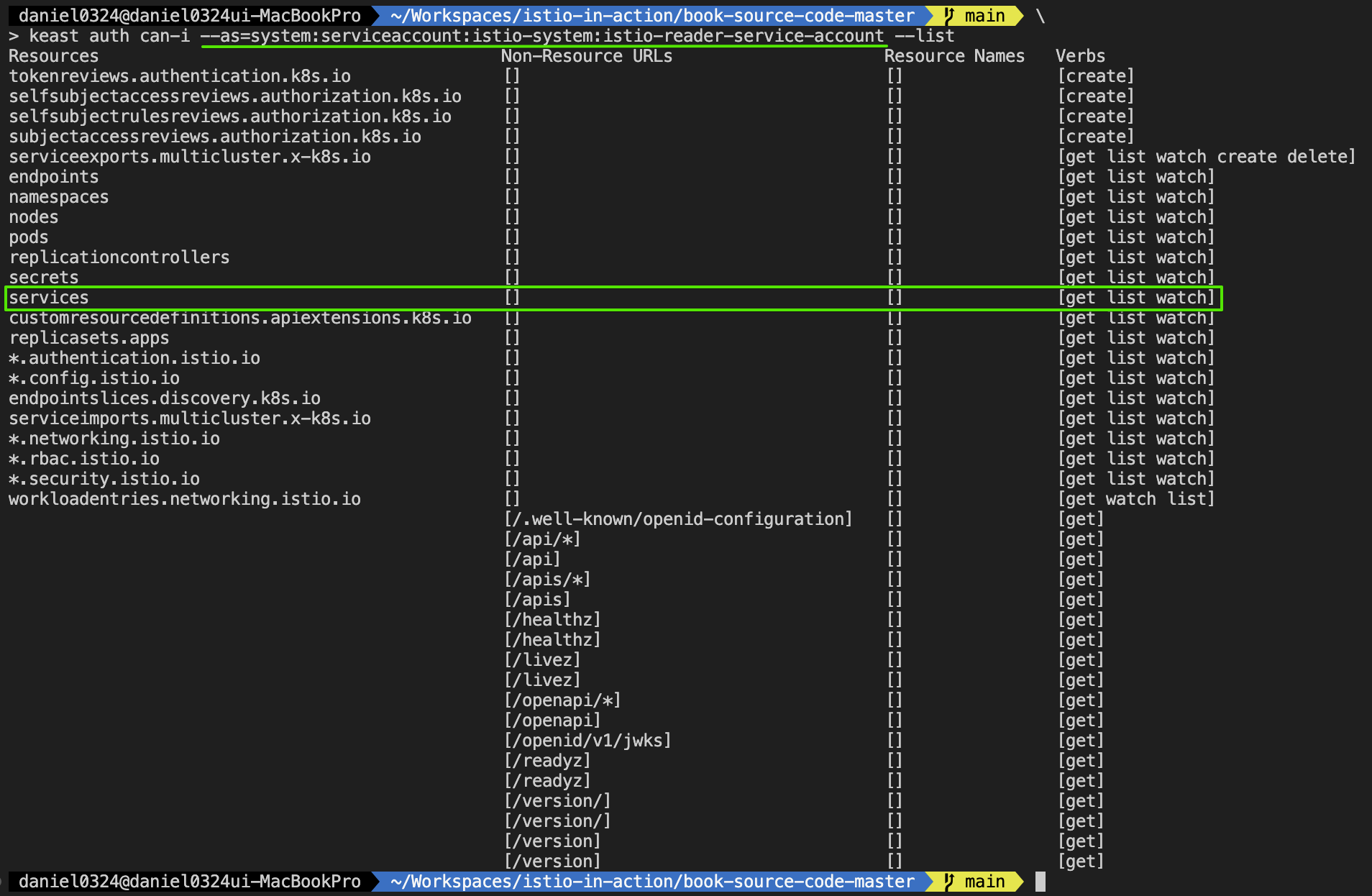

롤 role 과 클러스터롤 clusterrole 은 서비스 어카운트나 일반 사용자 같은 ID에 대한 권한 집합을 정의한다. Roles and cluster roles define the set of permissions for identity, such as a service account or a regular user.

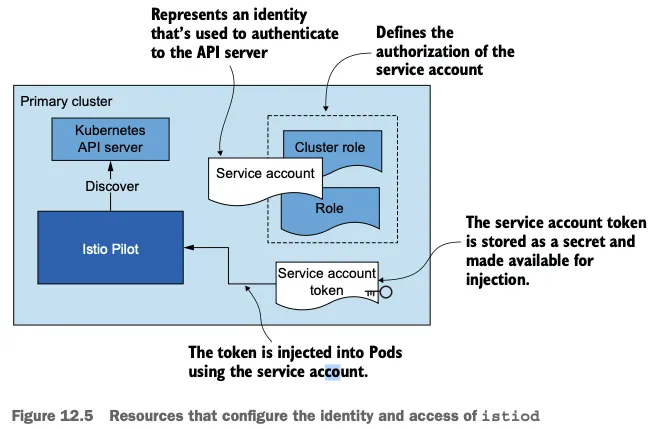

그림 12.5는 istiod에 인증과 인가를 제공하는 쿠버네티스 리소스를 시각화한다.
istiod의 ID와 접근을 설정하는 리소스
클러스터 간 워크로드 디스커버리는 기술적으로 동일한다. Cross-cluster workload discovery is technically the same.

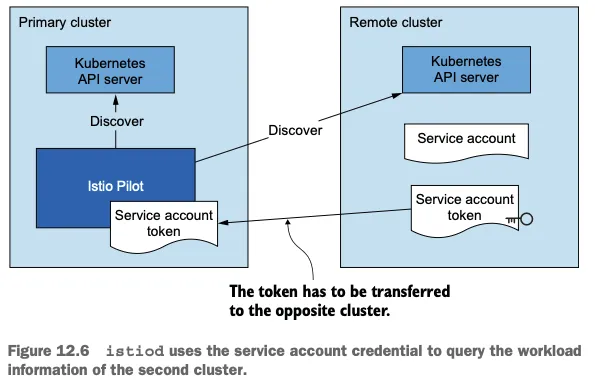

그러나 그림 12.6과 같이 istiod에 원격 클러스터의 서비스 어카운트 토큰을 제공해야 한다 (구체적인 예제에서 볼 수 있듯이 API 서버로 보안 통신을 시작할 수 있는 인증서와 함께). However, as shown in figure 12.6, we need to provide istiod with the service account token of the remote cluster (along with the certificates to initiate a secure connection to the API server, as we see when we get to the concrete examples).
istiod는 토큰을 사용해 원격 클러스터에 인증하고, 클러스터에서 실행 중인 워크로드를 찾는다. istiod uses the token to authenticate to remote clusters and discover workloads running in them.
험난한 과정처럼 들릴지도 모르지만 걱정할 필요는 없다.
이 장 뒷부분에서 보겠지만 istioctl이 이 과정을 자동화해주기 때문이다.
12.2.3 클러스터 간 워크로드 연결 Cross-cluster workload connectivity - Docs
다른 전체 조건은 워크로드가 클러스터를 건너 연결할 수 있어야 한다는 것이다.
클러스터가 플랫 네트워크 flat network 에 있다면, 그러나까 단일 네트워크를 공유하거나(Amazon VPC 처럼) 네트워크가 네트워크 피어링 network peering 으로 연결된 경우 등에서는 워크로드가 IP 주소로 연결 할 수 있으므로 조건은 이미 충족됐다!
그러나 클러스터가 서로 다른 네트워크에 있다면 네트워크의 에지에 위치해 클러스터 간 트래픽을 프록시해주는 특수한 이스티오 인그레스 게이트웨이를 사용해야 한다. However, when clusters are in different networks, we have to use special Istio ingress gateways that are located at the edge of the network and proxy cross-cluster traffic.

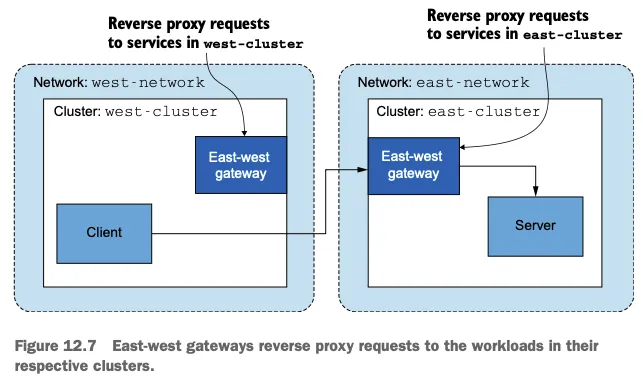

다중 네트워크 메시에서 클러스터를 잇는 인그레스 게이트웨이를 east-west 게이트웨이라고 부른다 (그림 12.7 참조). Ingress gateways that bridge clusters in multi-network meshes are known as east-west gateways
[공식 문서] Multiple networks 제공 기능 : 중복 IP 환경 시 해결 등 - Docs
Overlapping IP or VIP ranges for service endpoints
Crossing of administrative boundaries
Fault tolerance
Scaling of network addresses
Compliance with standards that require network segmentation

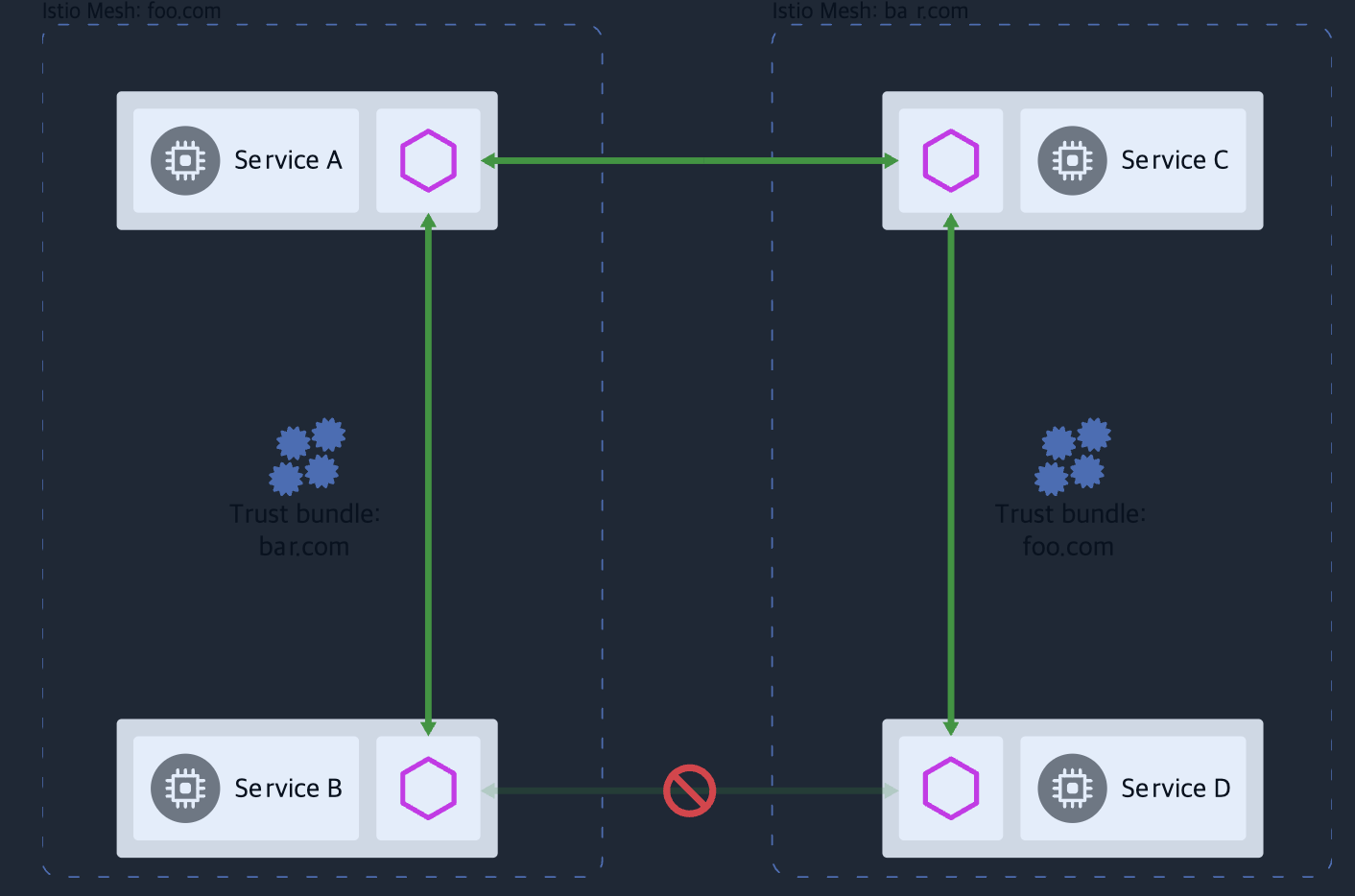

12.2.4 클러스터 간 공통 신뢰Common trust between clusters - Docs
우리가 해결해야 하는 마지막 요소는 다중 클러스터 서비스 메시 내 클러스터들이 공통된 신뢰를 가져야 한다는 것이다. The last factor we need to resolve is that clusters in a multi-cluster service mesh must have common trust.
공통 신뢰를 가지면 반대편 클러스터의 워크로드들이 상호 인증할 수 있게 된다. Having common trust ensures that workloads of opposite clusters can mutually authenticate.
반대편 클러스터의 워크로드들 사이에 공통 신뢰를 달성하는 방법에는 두 가지가 있다.
첫 번째 방법은 플러그인 CA 인증서라고 부르는, 공통된 루트 CA가 발급한 사용자 정의 인증서를 사용한다.The first uses what we call plug-in CA certificates: userdefined certificates issued from a common root CA.
두 번째 방법은 두 클러스터가 인증서를 서명하는 데 사용하는 외부 CA를 통합한다. The second integrates an external CA that both clusters use to sign certificates.

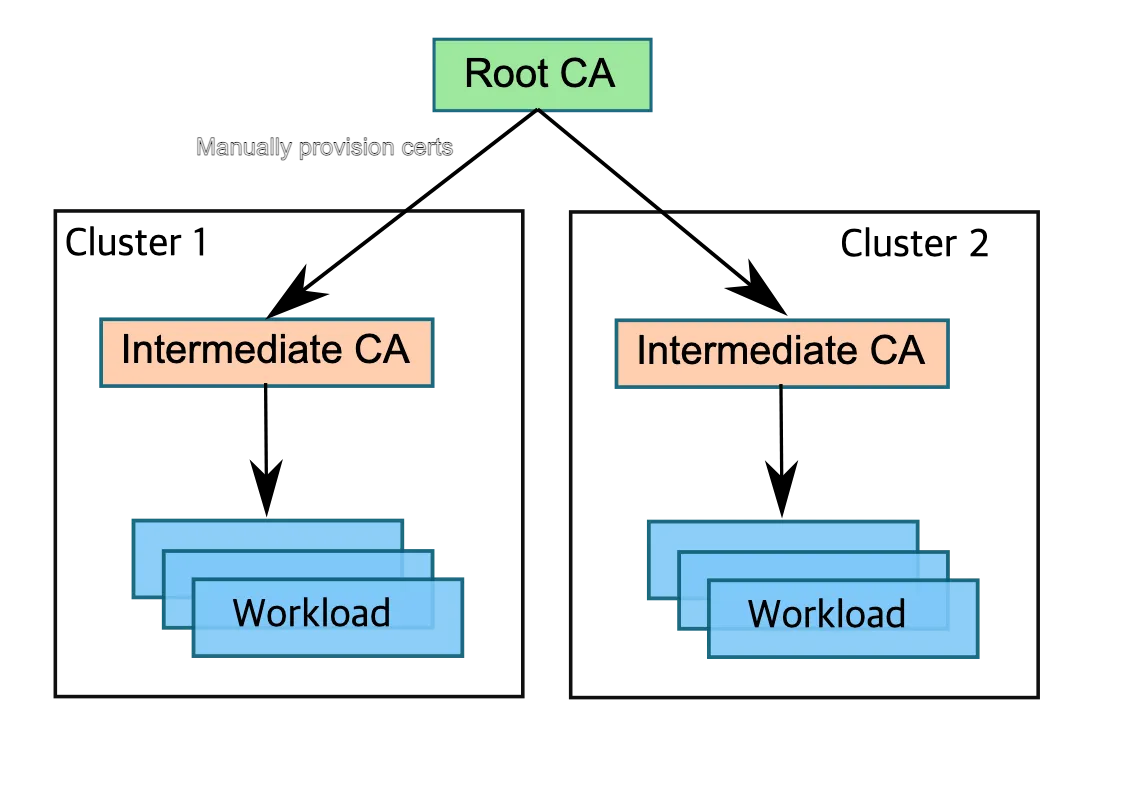

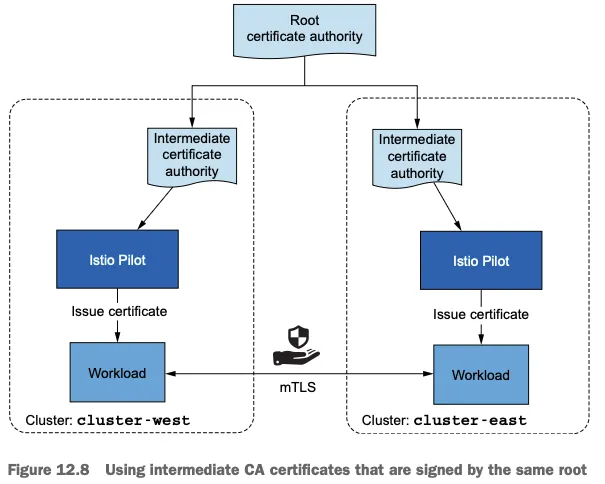

같은 루트가 서명한 중간 CA 인증서 사용하기https://istio.io/v1.17/docs/tasks/security/cert-management/plugin-ca-cert/
플러그인 중간 CA 인증서를 사용하는 것은 쉽다! Using plug-in intermediate CA certificates is easy!
중간 CA를 이스티오가 만들게 하는 대신에 사용할 인증서를 지정하면 된다. 이 인증서는 이스티오가 설치한 네임스페이스에 시크릿으로 제공한다. Instead of letting Istio generate an intermediate CA, you specify the certificate to be used by providing it as a secret on the Istio installation namespace.
두 클러스터 모두에서 그렇게 함으로써 같은 루트 CA가 서명한 중간 CA를 사용한다. (그림 12.8) You do so for both clusters and use intermediate CAs that were both signed by the common root CA.
이 방법은 간단해서 좋다. 그러나 중간 CA가 노출될 경우 보안 위험이 있다. This method is favorable due to its simplicity; however, it poses a security risk if the intermediate CAs are exposed.
노출을 감지해 중간 CA의 인증서를 취소할 때까지 공격자들은 중간 CA로 신뢰받는 인증서를 서명할 수 있다. Attackers can use them to sign certificates that are trusted until the exposure is detected and the intermediate CA’s certificate is revoked.
이런 이유로 조직은 중간 CA를 넘겨주기를(사용하기를) 꺼린다.For this reason, organizations are reluctant to hand over intermediate CAs.
노출 위험은 중간 CA를 메모리에만 올리고 etcd(시크릿 같은 쿠버네티스 리소스를 저장하는 저장소)에 쿠버네티스 시크릿으로 유지하지 않음으로써 줄일 수 있다 ⇒ ??? 아래 Secret 내용 참고 The exposure risk can be reduced by only loading the intermediate CAs into memory and not persisting them as Kubernetes secrets into etcd (the datastore where Kubernetes resources such as secrets are stored).
☞ 더 안전한 대안은 인증서에 서명하는 외부 CA를 통합하는 것이다. An even safer alternative is to integrate an external CA that signs the certificates.
외부 인증 기관 통합 EXTERNAL CERTIFICATE AUTHORITY INTEGRATION
이 방법에서 istiod는 쿠버네티스 CSR 리소스로 저장된 인증서 서명 요청 CSRs 을 검증하고 승인하는 등록 기관 역할을 한다. istiod acts as a registration authority that validates and approves certificate signing requests (CSRs) stored as Kubernetes CSRs.
승인된 쿠버네티스 CSR 리소스는 다음 방법 중 하나로 외부 CA에 제출된다. The Kubernetes CSRs that are approved are submitted to the external CA in one of the following ways:
지원하는 경우, cert-manager 의 istio-csr로 쿠버네티스 CSR을 지켜보고 서명을 위해 외부 CA에 제출할 수 있다.
도전과제1 Istio 에 cert-manager 외부 인증 기간 통합 설정 실습 - Docs , Docs2
Signature Algorithm: ecdsa-with-SHA256
Issuer: O=cert-manager, O=cluster.local, CN=istio-ca
Validity
Not Before: Jan 13 16:51:59 2022 GMT
Not After : Jan 13 17:51:59 2022 GMT
...
X509v3 Subject Alternative Name:
URI:spiffe://cluster.local/ns/default/sa/httpbin
맞춤 개발 Custom development
승인된 쿠버네티스 CSR을 지켜보고 이를 서명을 위해 외부 CA에 제출하는 쿠버네티스 컨트롤러를 만든다. Create a Kubernetes controller that listens for approved Kubernetes CSRs and submits them to an external CA for signing.
그러나 로컬 키가 있는 자체 서명 인증서 대신 외부 CA를 사용하도록 솔루션을 조정해야 한다. however, the solution needs to be adapted to use an external CA instead of self-signing certificates with local keys.
외부 CA가 인증서를 서명한 후에는 쿠버네티스 CSR에 저장하는데, istiod가 SDS를 사용해 이를 워크로드에 전달한다. After the external CA signs the certificate, it is stored in the Kubernetes CSR, which istiod forwards to the workload using the Secret Discovery Service (SDS).
이 장에서는 플러그인 CA 인증서를 사용해 클러스터 사이에 공통 신뢰를 설정한다. 그러면 좀 더 간단하고 다중 클러스터 서비스 메시에 초점을 유지하기 때문이다. In this chapter, we set up common trust between clusters using plug-in CA certificates, because it’s simpler and maintains focus on multi-cluster service meshes.
이제 다중 클러스터 서비스 메시를 구축하는 데 필요한 조건 모두를 고수준으로 다뤘다. We have now covered at a high level all the required conditions to set up a multi-cluster service mesh.

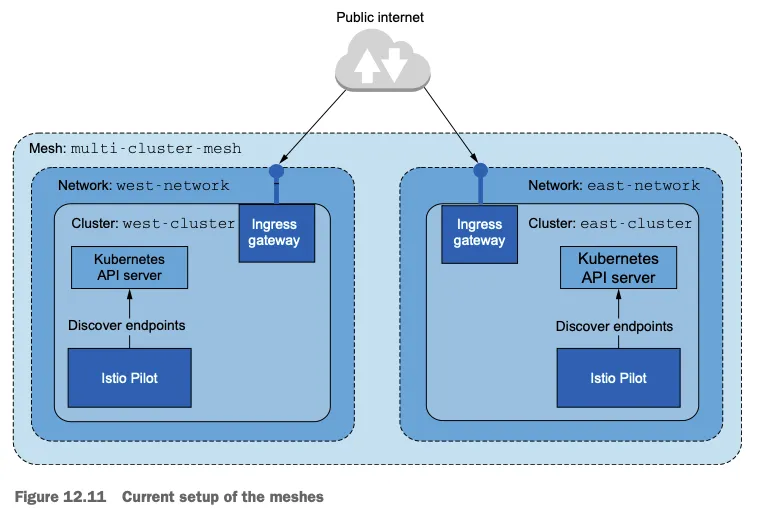

12.3 다중 클러스터, 다중 네트워크, 다중 컨트롤 플레인 서비스 메시 개요
인프라 구성 환경
실세계 엔터프라이즈 서비스를 모방하는 인프라를 준비해보자.
이 서비스는 여러 클러스터에서 실행되고, 여러 리전에 걸쳐 배포되며, 서로 다른 네트워크에 위치한다.
west-cluster : 사설 네트워크가 us-west 리전에 있는 쿠버네티스 클러스터. 여기서 webapp 서비스를 실행.
east-cluster : 사설 네트워크가 us-east 리전에 있는 쿠버네티스 클러스터. 여기서 catalog 서비스를 실행할 것이다.

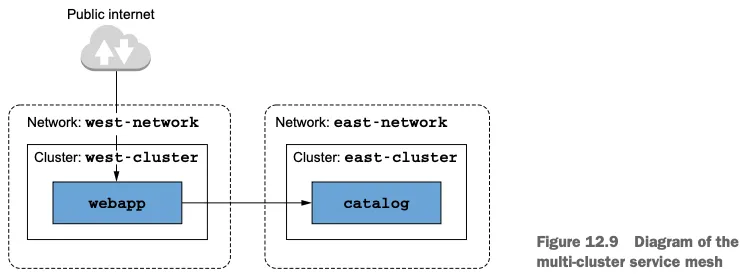

다중 클러스터 서비스 메시 다이러그램
클러스터를 2개의 서로 다른 리전에 두면, 둘 중 하나에 재난이 일어난 경우의 서비스 중단으로부터 우리를 보호할 수 있다.
webapp 과 catalog 워크로드가 별개의 클러스터에 있어야 하는 기술적인 이유는 없으며, 단지 시연하려는 것뿐이다.
‘수다스러운’ 워크로드는 지연 시간을 줄이기 위해 가능하면 가까이 있어야 한다.
12.3.1 다중 클러스터 배포 모델 선택하기 Choosing the multi-cluster deployment model
다중 네트워크 인프라는 클러스터 사이를 연결할 수 있게 네트워크를 잇는 east-west 게이트웨이를 사용해야 하지만, 복제 컨트롤 플레인 배포 모델을 사용할지, 단일 컨트롤 플레인을 사용할지 여부는 정해져 있지 않다. 결정은 비즈니스 요구 사항에 달려 있다. The multi-network infrastructure dictates that we need to use an east-west gateway to bridge the networks to achieve cross-cluster connectivity but leaves open the decision whether to use the replicated control-plane deployment model or a single control plane. The decision is driven by the business requirements.
ACME의 경우에는 온라인 상점이 아주 인기가 많으며, 서비스가 중단되는 1분마다 수백만 달러의 비용이 발생한다. 정말 그렇다! 따라서 고가용성이 최우선 과제이므로, 이스티오컨트롤 플레인이 각 클러스터에 배포되는 기본-기본 배포 모델을 사용할 것이다. In ACME’s case, its online store is highly popular: every minute of it being down would cost the business millions, for real! Hence high availability is a top priority, and we’ll use the primary-primary deployment model, where the Istio control plane is deployed in each cluster.
이 모든 것을 종합하면, 우리는 네트워크를 잇는 east-west 게이트웨이를 사용해 다중 클러스터, 다중 네트워크, 다중 컨트롤 플레인 서비스 메시를 구축할 것이고, 기본-기본 배포 모델을 사용할 것이다. 그럼 시작해보자! Putting it all together, we’ll set up a multi-cluster, multi-network, multi-control-plane service mesh using an east-west gateway to bridge the networks and use the primary-primary deployment model. Let’s get started!
12.3.2 클라우드 인프라 준비하기Setting up the cloud infrastructure (실습 **)
☞ 실습 과정 중 NodePort 사용하는 Service 에서 중복 될 수 있음. 중복 될 경우 직접 edit 수정 할 것.
west k8s 클러스터 배포
#
kind create cluster --name west --image kindest/node:v1.23.17 --kubeconfig ./west-kubeconfig --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000 # istio-ingrssgateway HTTP
hostPort: 30000
- containerPort: 30001 # Prometheus
hostPort: 30001
- containerPort: 30002 # Grafana
hostPort: 30002
- containerPort: 30003 # Kiali
hostPort: 30003
- containerPort: 30004 # Tracing
hostPort: 30004
- containerPort: 30005 # kube-ops-view
hostPort: 30005
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.100.0.0/24
EOF
# 설치 확인
docker ps
cat west-kubeconfig
kubectl get node --kubeconfig=./west-kubeconfig
kubectl get pod -A --kubeconfig=./west-kubeconfig
# 노드에 기본 툴 설치
docker exec -it west-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# (옵션) kube-ops-view
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30005 --set env.TZ="Asia/Seoul" --namespace kube-system --kubeconfig=./west-kubeconfig
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view --kubeconfig=./west-kubeconfig
## kube-ops-view 접속 URL 확인
open "http://localhost:30005/#scale=1.5"
open "http://localhost:30005/#scale=1.3"
east k8s 클러스터 배포
#
kind create cluster --name east --image kindest/node:v1.23.17 --kubeconfig ./east-kubeconfig --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 31000 # istio-ingrssgateway HTTP
hostPort: 31000
- containerPort: 31001 # Prometheus
hostPort: 31001
- containerPort: 31002 # Grafana
hostPort: 31002
- containerPort: 31003 # Kiali
hostPort: 31003
- containerPort: 31004 # Tracing
hostPort: 31004
- containerPort: 31005 # kube-ops-view
hostPort: 31005
networking:
podSubnet: 10.20.0.0/16
serviceSubnet: 10.200.0.0/24
EOF
# 설치 확인
docker ps
cat east-kubeconfig
kubectl get node --kubeconfig=./east-kubeconfig
kubectl get pod -A --kubeconfig=./east-kubeconfig
# 노드에 기본 툴 설치
docker exec -it east-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# (옵션) kube-ops-view
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=31005 --set env.TZ="Asia/Seoul" --namespace kube-system --kubeconfig=./east-kubeconfig
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view --kubeconfig=./east-kubeconfig
## kube-ops-view 접속 URL 확인
open "http://localhost:31005/#scale=1.5"
open "http://localhost:31005/#scale=1.3"
kind docker network 에 테스트용 PC(실제로는 컨테이너) 배포

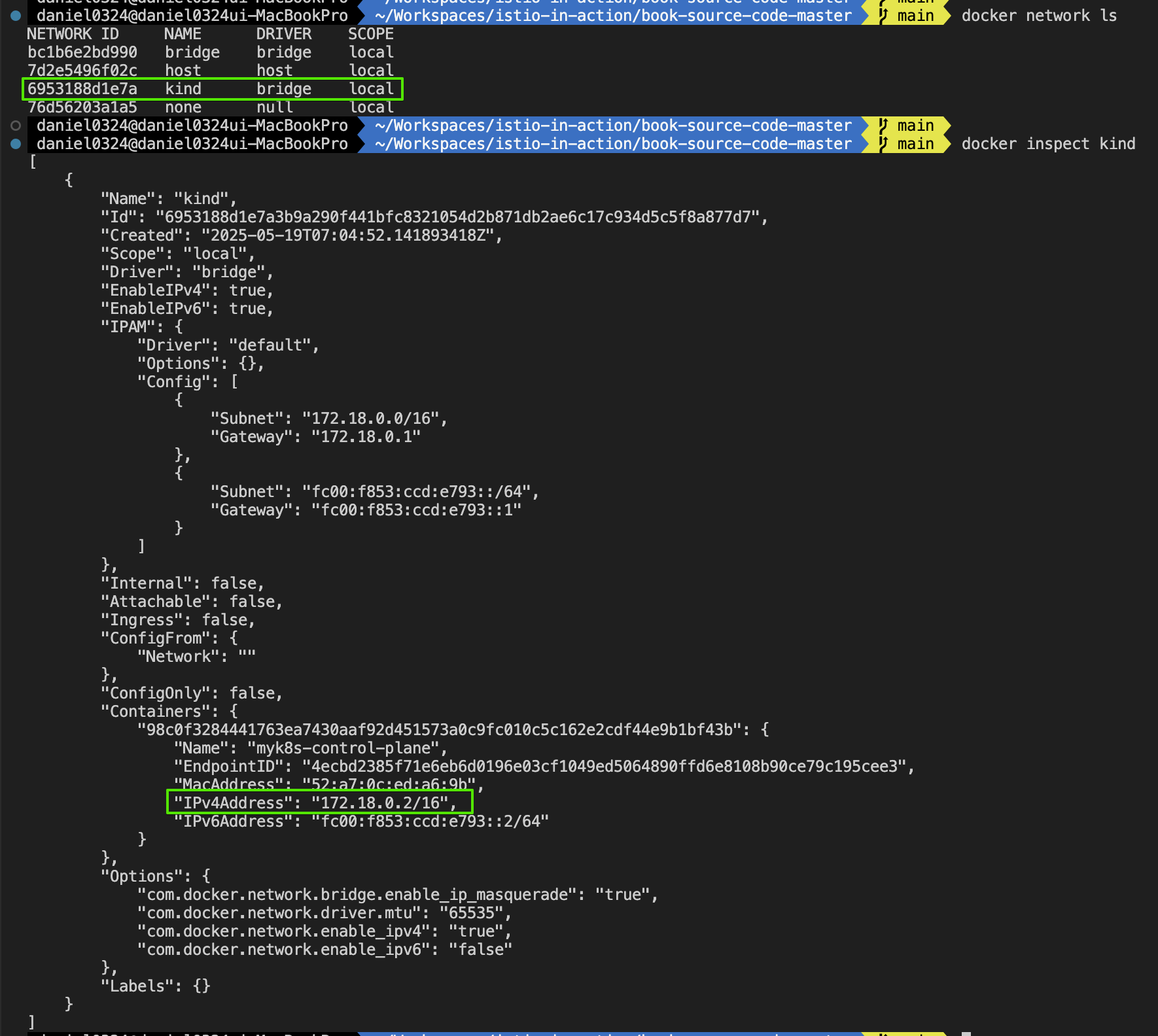

# kind 설치 시 kind 이름의 도커 브리지가 생성된다 : 172.18.0.0/16 대역
docker network ls
docker inspect kind
# mypc 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 지정 없이 혹은 지정 해서 사용
docker run -d --rm --name mypc --network kind --ip 172.18.0.100 nicolaka/netshoot sleep infinity # IP 지정 실행 시
혹은 IP 지정 실행 시 에러 발생 시 아래 처럼 IP 지정 없이 실행
docker run -d --rm --name mypc --network kind nicolaka/netshoot sleep infinity # IP 지정 없이 실행 시

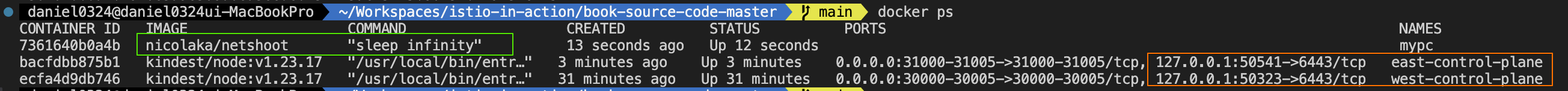

docker ps
# kind network 중 컨테이너(노드) IP(대역) 확인
docker ps -q | xargs docker inspect --format '{{.Name}} {{.NetworkSettings.Networks.kind.IPAddress}}'
/mypc 172.18.0.100
/east-control-plane 172.18.0.3
/west-control-plane 172.18.0.2
# 동일한 docker network(kind) 내부에서 컨테이너 이름 기반 도메인 통신 가능 확인!
docker exec -it mypc ping -c 1 172.18.0.2
docker exec -it mypc ping -c 1 172.18.0.3
docker exec -it mypc ping -c 1 west-control-plane
docker exec -it mypc ping -c 1 east-control-plane
#
docker exec -it west-control-plane ping -c 1 east-control-plane
docker exec -it east-control-plane ping -c 1 west-control-plane
docker exec -it west-control-plane ping -c 1 mypc
docker exec -it east-control-plane ping -c 1 mypc
[ 실행 결과 한 눈에 보기 ]
1. 클러스터 및 netshoot POD 설치

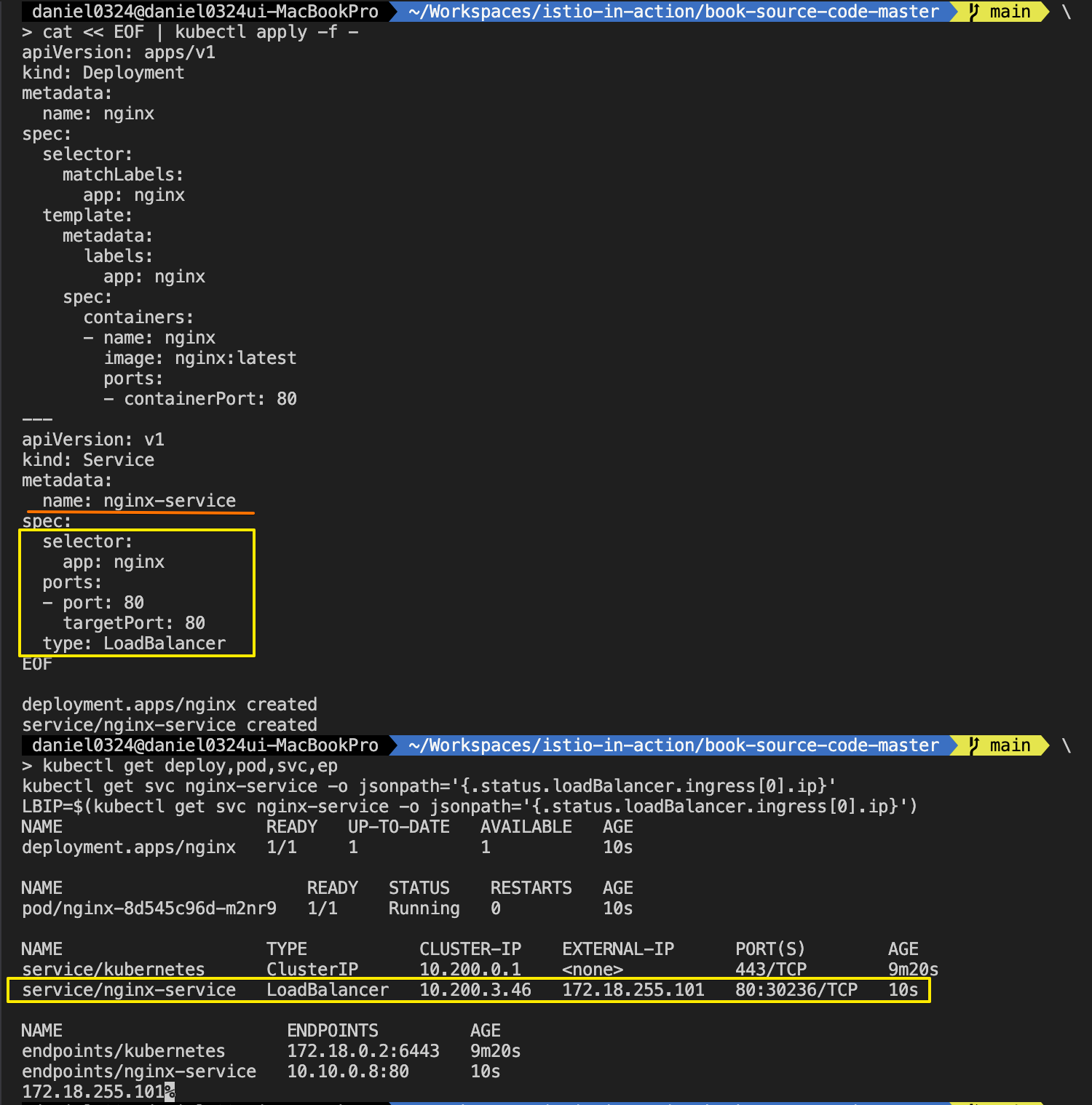

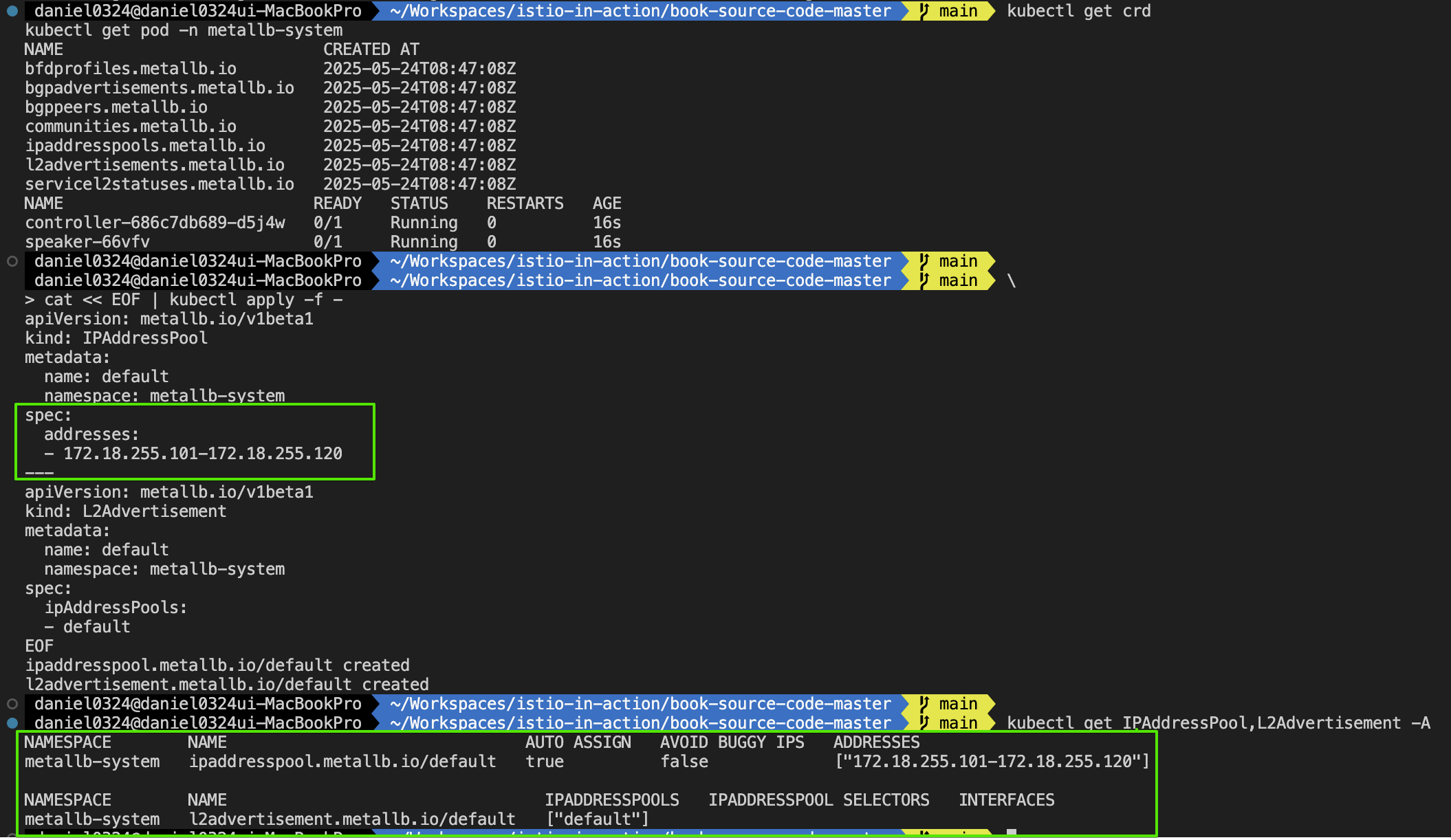

2. 메탈 LB설치

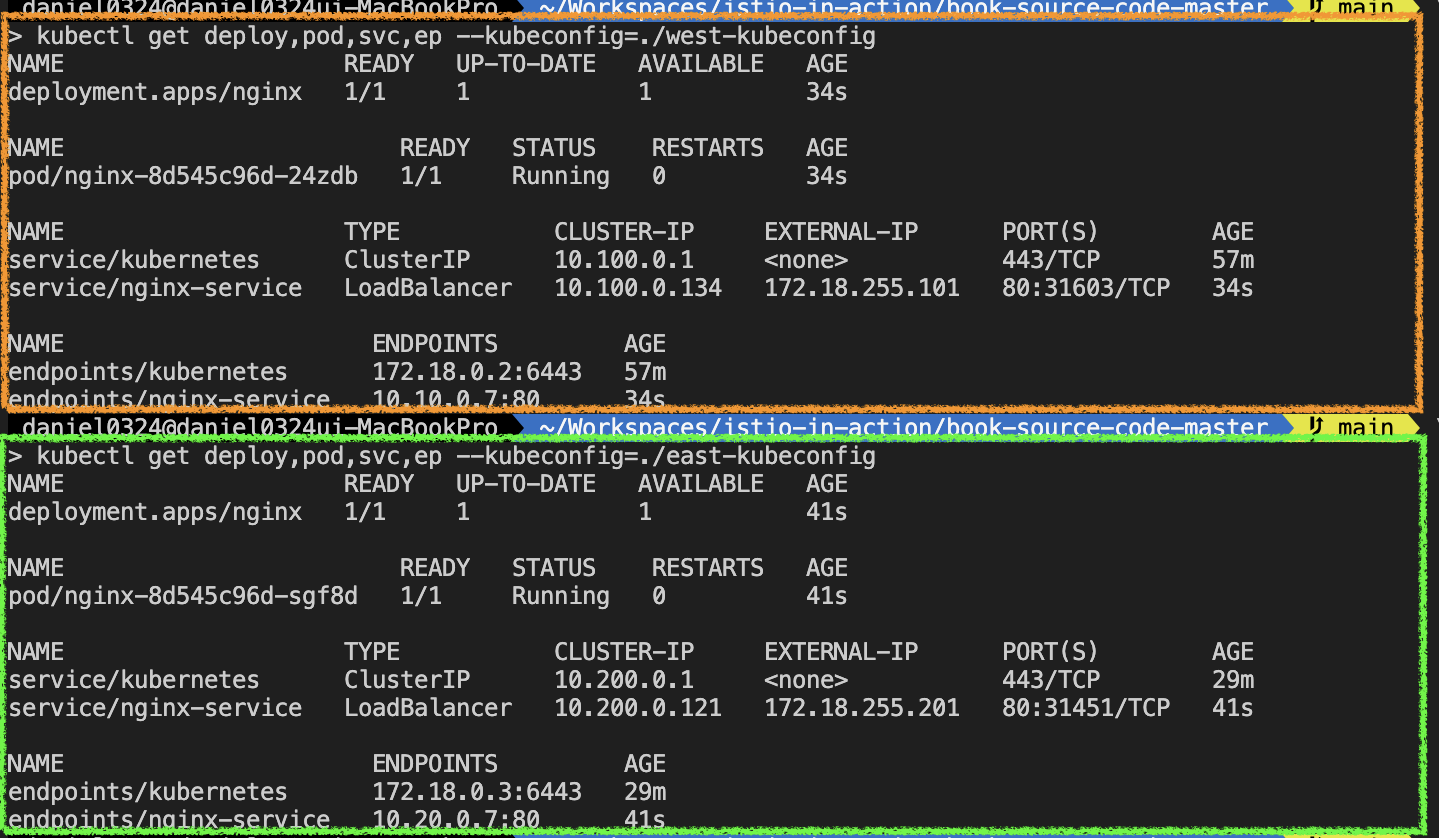

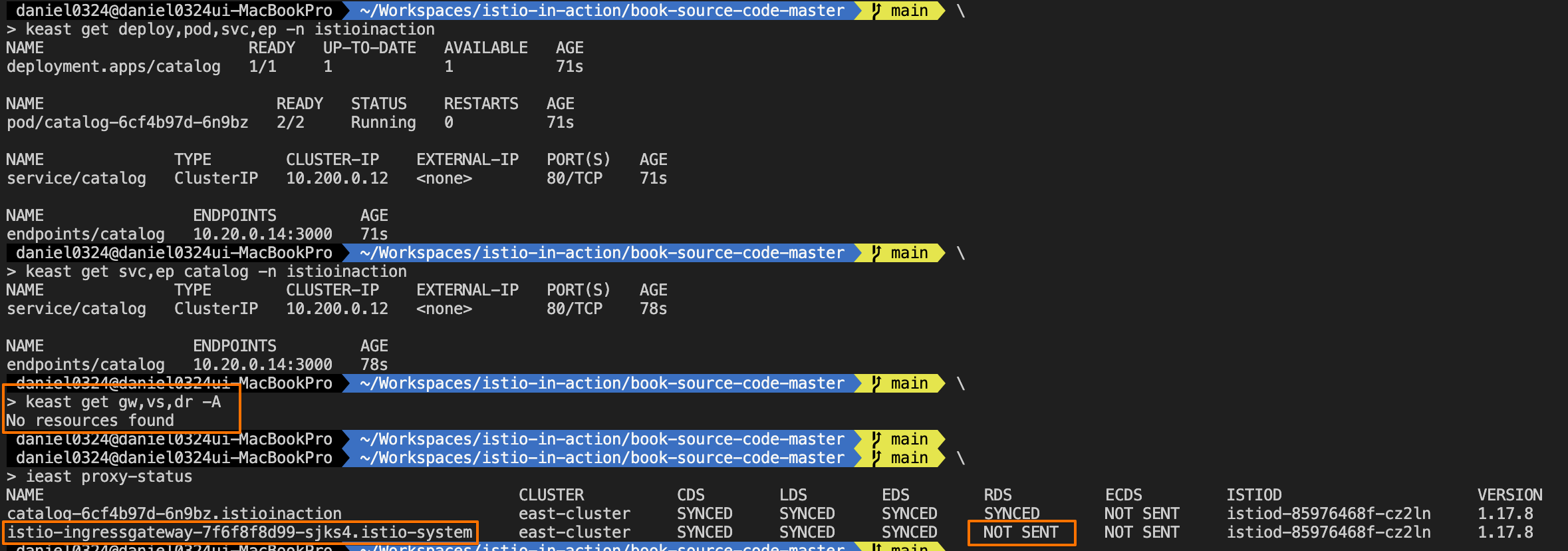

3. 서비스 설치 및 확인

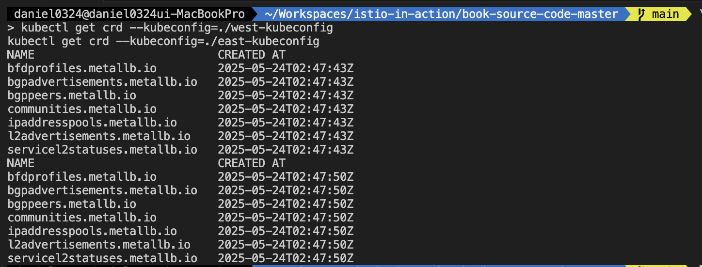

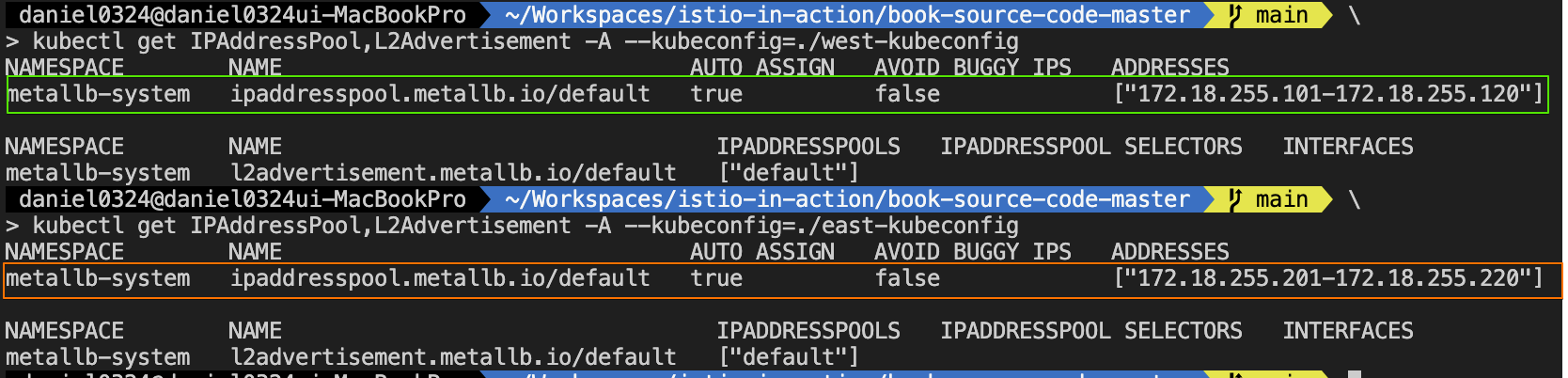

[실습 환경 구성] (편리성 설정) MetalLB 배포 - Github & Alias 설정(kwest, keast)
#
alias kwest='kubectl --kubeconfig=./west-kubeconfig'
alias keast='kubectl --kubeconfig=./east-kubeconfig'
# 확인
kwest get node
keast get node
[ 자주 사용하는 Alias ]
alias kwest='kubectl --kubeconfig=./west-kubeconfig'
alias keast='kubectl --kubeconfig=./east-kubeconfig'
alias iwest='docker exec -it west-control-plane istioctl'
alias ieast='docker exec -it east-control-plane istioctl'
12.3.3 플러그인 CA 인증서 설정하기* Configuring plug-in CA certificates
9장에서 워크로드 ID를 부트스트래핑(워크로드가 자신의 정체를 입증하는 서명된 인증서를 받는 방법)을 다룰 때는 설치할 때 인증서에 서명할 CA를 생성한다는 사실을 생략했다. In chapter 9, when we covered bootstrapping of workload identity—which is how workloads get a signed certificate that proves their identity—for simplicity we omitted the fact that Istio generates a CA to sign the certificates upon installation.
이렇게 만들어진 CA는 이스티오를 설치한 네임스페이스에 istio-ca-secret 이라는 시크릿으로 저장되고, istiod 복제본들에게 공유된다. This generated CA is stored as a secret named istio-ca-secret in the Istio installation namespace and is shared with istiod replicas.
이 기본 동작은 우리의 자체 CA를 사용하도록 변경할 수 있는데, 그러면 이스티오 CA가 CA를 새로 만드는 대신 이 CA 를 사용하게 된다. The default behavior can be overridden by plugging in our CA, which the Istio CA picks up instead of generating a new one.

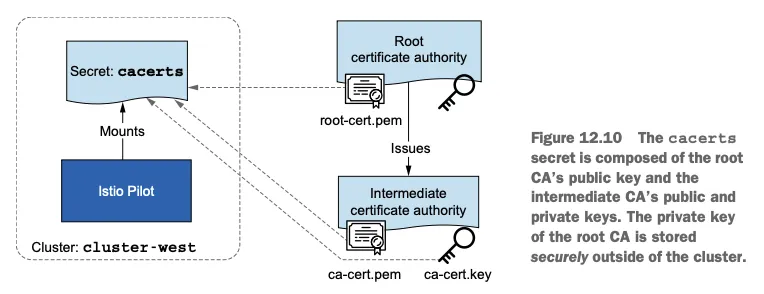

그렇게 하려면 CA 인증서를 이스티오를 설치한 네임스페이스인 istio-system 에 cacerts 라는 시크릿으로 저장해야 하며, 다음과 같은 데이터를 포함해야 한다.

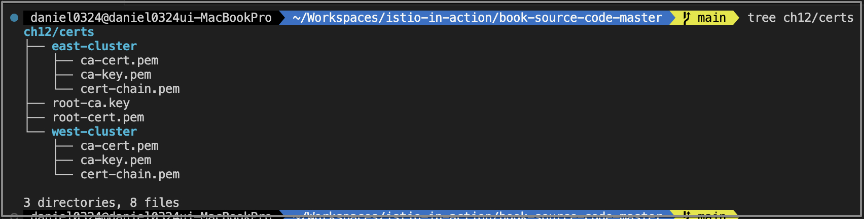

같은 루트가 서명한 중간 CA 인증서 사용하기

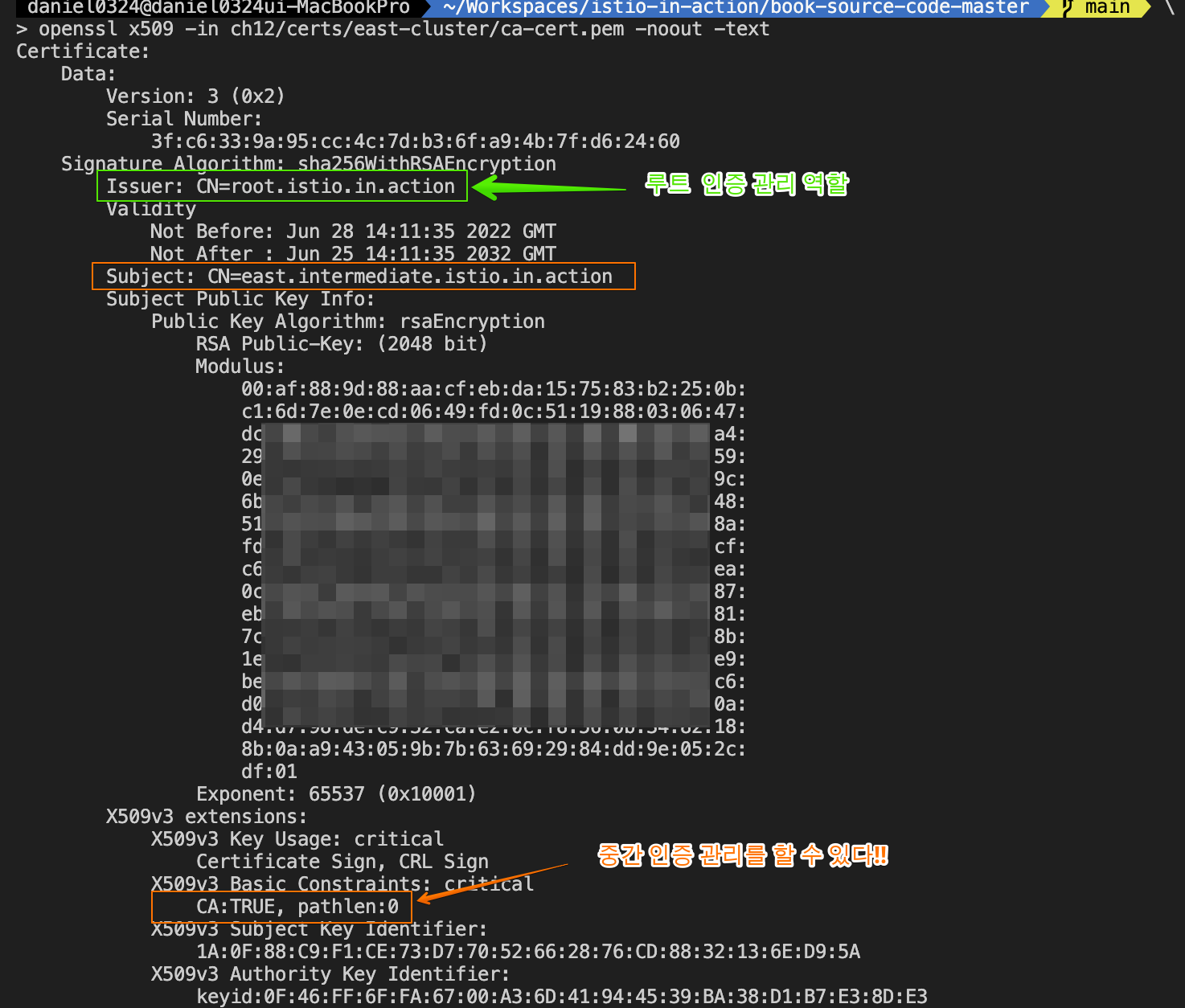

ca.cert.pem : 중간 CA의 인증서 The intermediate CA’s certificate.
ca-key.pem : 중간 CA의 개인 키 The intermediate CA’s private key.

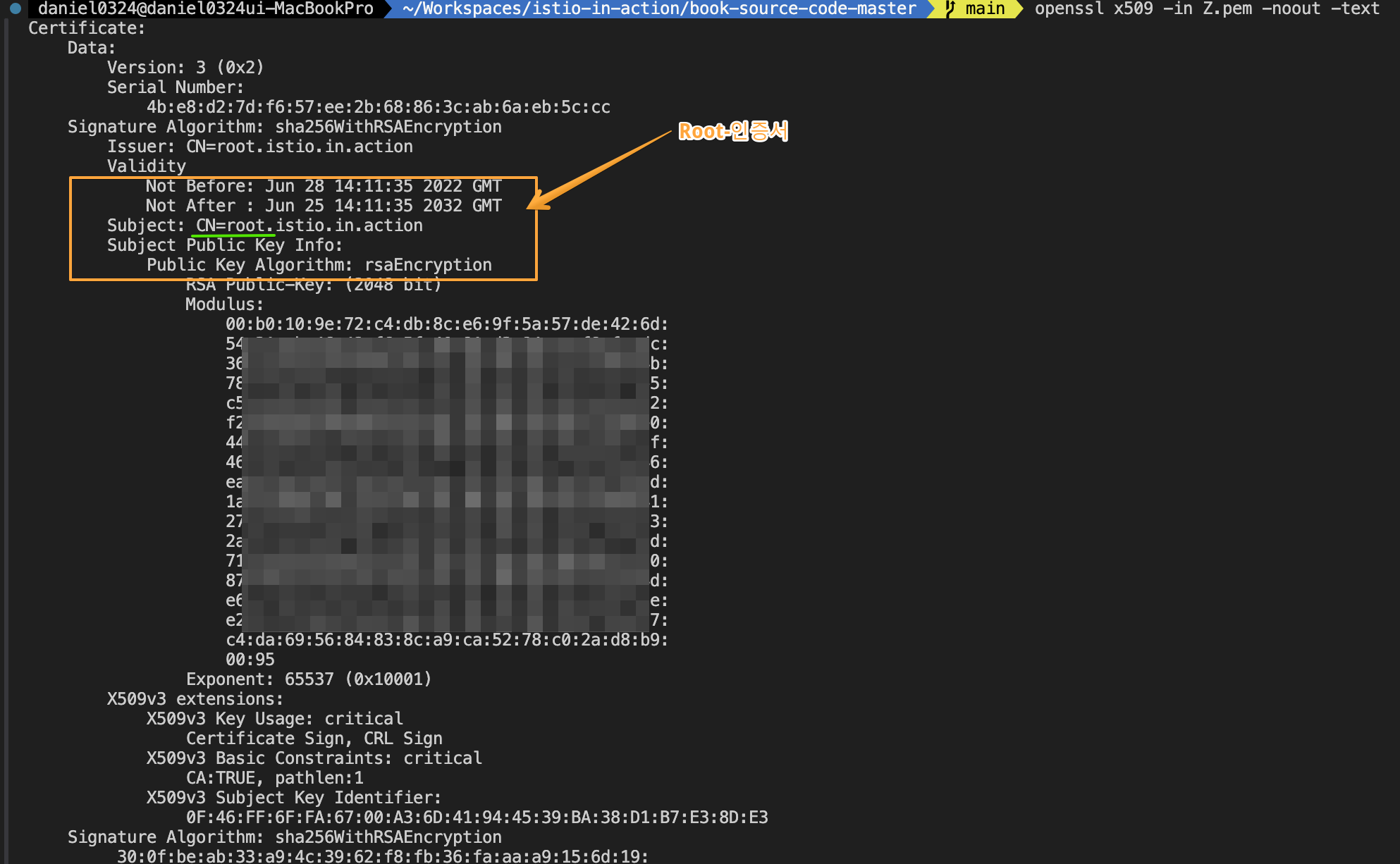

root-cert.pem : 중간 CA를 발급한 루트 CA의 인증서. 루트 CA는 중간 CA들의 인증서를 검증하며, 이것이 클러스터 간 상호 신뢰의 핵심이다. The root CA’s certificate that issued the intermediate CA. The root CA validates the certificates issued by any of its intermediate CAs, which is key for mutual trust across clusters.
cert-chain.pem : 중간 CA의 인증서와 루트 인증서를 이어 붙인 신뢰 체인 The concatenation of the intermediate CA’s certificate and the root CA certificate that forms the trust chain.
# west-cluster 용 인증서 설정하기
kwest create namespace istio-system
kwest create secret generic cacerts -n istio-system \
--from-file=ch12/certs/west-cluster/ca-cert.pem \
--from-file=ch12/certs/west-cluster/ca-key.pem \
--from-file=ch12/certs/root-cert.pem \
--from-file=ch12/certs/west-cluster/cert-chain.pem
# east-cluster 용 인증서 설정하기
keast create namespace istio-system
keast create secret generic cacerts -n istio-system \
--from-file=ch12/certs/east-cluster/ca-cert.pem \
--from-file=ch12/certs/east-cluster/ca-key.pem \
--from-file=ch12/certs/root-cert.pem \
--from-file=ch12/certs/east-cluster/cert-chain.pem

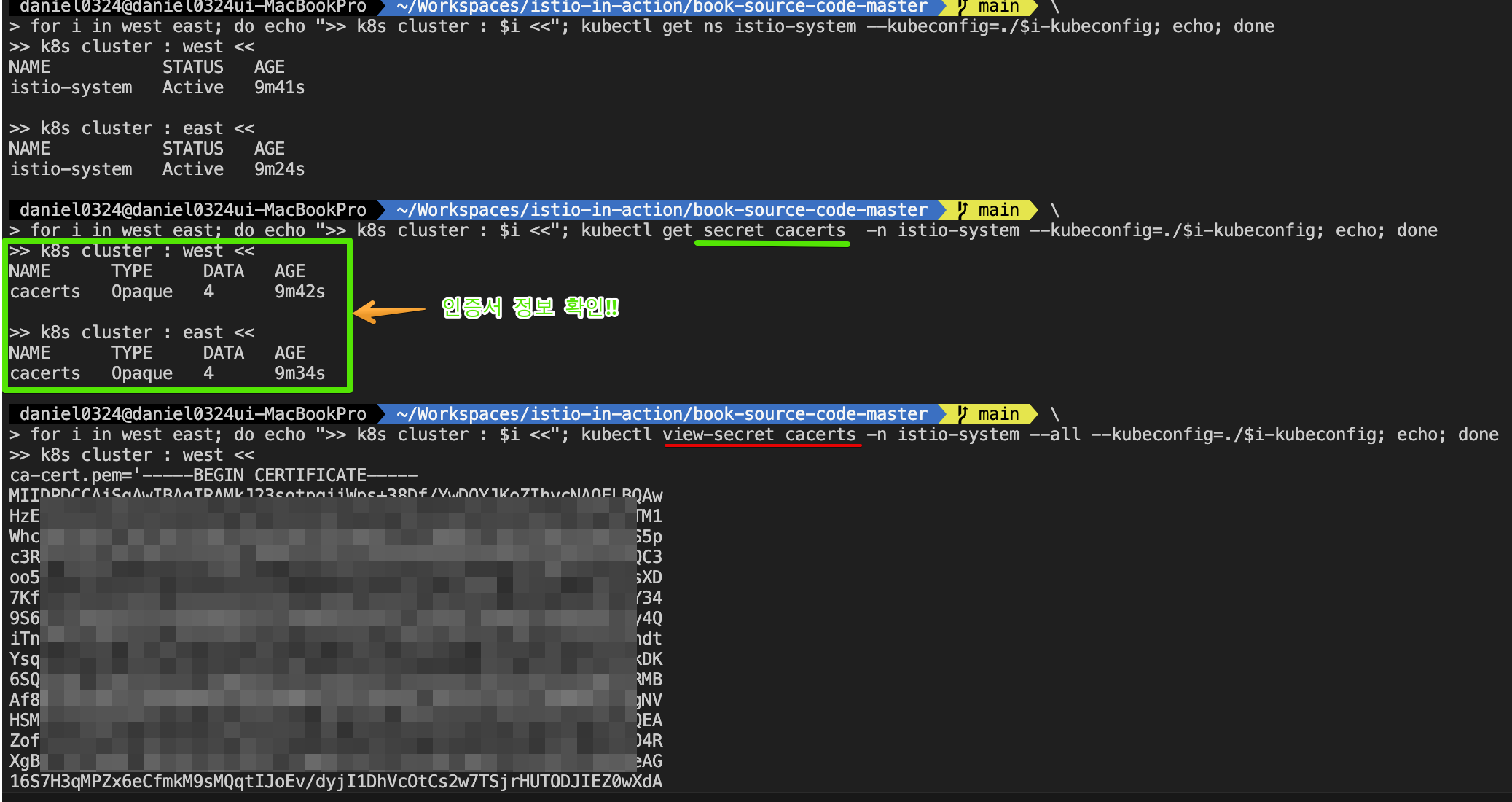

# 확인
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get ns istio-system --kubeconfig=./$i-kubeconfig; echo; done
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get secret cacerts -n istio-system --kubeconfig=./$i-kubeconfig; echo; done

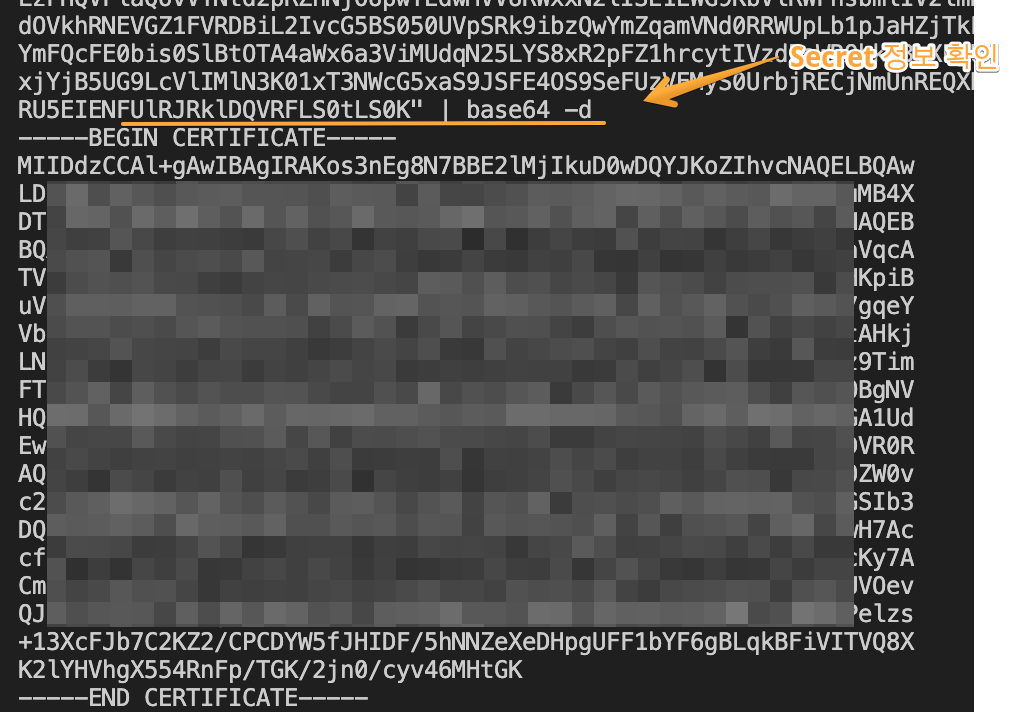

for i in west east; do echo ">> k8s cluster : $i <<"; kubectl view-secret cacerts -n istio-system --all --kubeconfig=./$i-kubeconfig; echo; done
플러그인 인증서가 설정되면 이스티오 컨트롤 플레인을 설치할 수 있다. 컨트롤 플레인은 플러그인 CA 인증서(사용자가 정의한 중간 인증서)를 갖고 워크로드 인증서에 서명한다. With the plug-in certificates configured, we can install the Istio control plane, which picks up the plug-in CA certificates (the user-defined intermediate certificates) to sign workload certificates.
12.3.4 각 클러스터에 (Istiod) 컨트롤 플레인 설치하기* Installing the control planes in each cluster
이스티오의 컨트롤 플레인을 설치하기에 앞서, 각 클러스터에 네트워크 메타데이터를 더하자. network metadata for each cluster
네트워크 메타데이터를 통해 이스티오는 토폴로지 정보를 사용할 수 있고, 그 정보에 기반해 워크로드를 설정할 수 있다. Network metadata enables Istio to utilize the topology information and configure workloads based on it.
따라서 워크로드는 지역 정보를 사용해 트래픽을 라우팅할 때 가까운 워크로드를 우선할 수 있다. Thus workloads can use locality information and prioritizerouting traffic to workloads in close proximity.
이스티오가 네트워크 토폴로지를 이해할 때 얻는 또 다른 이점은 워크로드가 다른 네트워크에 있는 원격 클러스터의 워크로드로 트래픽을 라우팅할 때 east-west 게이트웨이를 사용하도록 설정한다는 것이다. Another benefit when Istio understands the network topology is that it configures workloads to use east-west gateways when routing traffic to workloads in remote clusters that are in different networks.
▶클러스터 간 연결을 위해 네트워크에 레이블 붙이기
- LABELING NETWORKS FOR CROSS-CLUSTER CONNECTIVITY
네트워크 토롤로지는 이스티오를 설치할 때 MeshNetwork 설정을 사용해 설정할 수 있다 - Docs
그러나 이것은 드문 고급 사용 사례에서나 유지하는 레거시 설정이며, 더 간단한 방법은 이스티오를 설치한 네임스페이스에 네트워크 토폴로지 정보를 레이블로 붙이는 것이다.

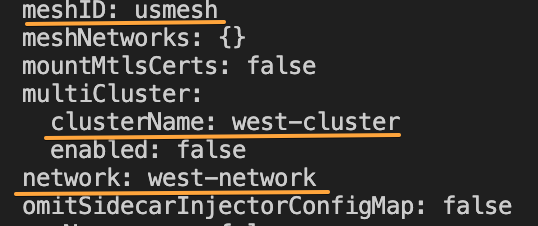

우리의 경우 이스티오를 설치한 네임스페이스는 istio-system 이고, west-cluster 의 네트워크는 west-network 이다.

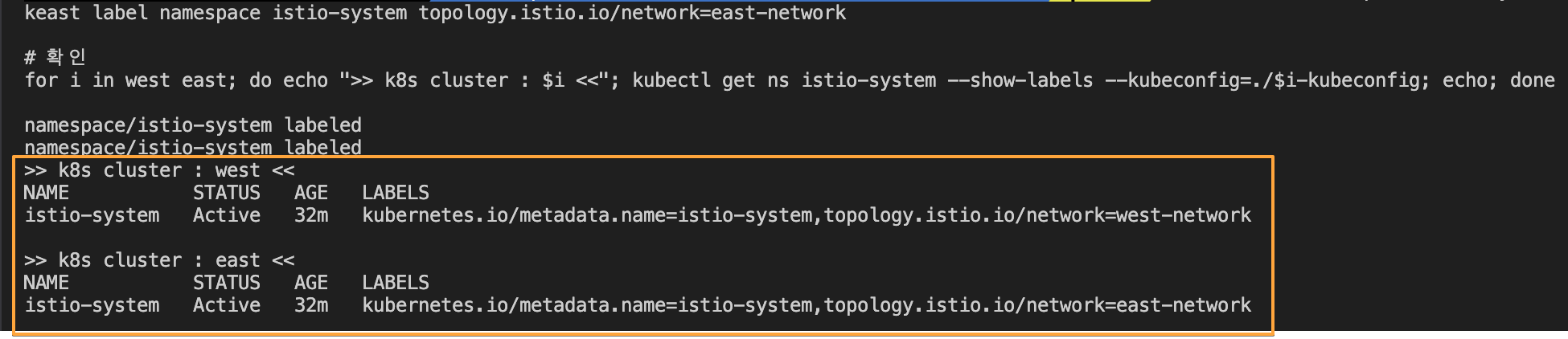

그러므로 west-cluster 의 istio-system 에 topology.istio.io/network=**west-network** 레이블을 붙인다. east 도 설정하자.
#
kwest label namespace istio-system topology.istio.io/network=west-network
keast label namespace istio-system topology.istio.io/network=east-network
# 확인
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get ns istio-system --show-labels --kubeconfig=./$i-kubeconfig; echo; done
이 레이블들을 사용해 이스티오는 네트워크 토폴로지를 이해하고, 그 이해를 바탕으로 워크로드 설정법을 결정한다.
▶ IstioOperator 리소스를 사용해 컨트롤 플레인 설치하기*
- INSTALLING THE CONTROL PLANES USING ISTIOOPERATOR RESOURCES & Alias 설정(iwest, ieast)
1) 많이 수정해야 하므로, IstioOperator 리소스를 사용해 west-cluster 의 이스티오 설치를 정의하자.
#
kwest create ns istioinaction
kwest label namespace istioinaction istio-injection=enabled
kwest -n istioinaction apply -f ch12/webapp-deployment-svc.yaml
kwest -n istioinaction apply -f ch12/webapp-gw-vs.yaml
kwest -n istioinaction apply -f ch12/catalog-svc.yaml # Stub catalog service to which webapp makes request
cat ch12/catalog-svc.yaml
piVersion: v1
kind: Service
metadata:
labels:
app: catalog
name: catalog
spec:
ports:
- name: http
port: 80
protocol: TCP
targetPort: 3000
selector:
app: catalog
# 확인
kwest get deploy,pod,svc,ep -n istioinaction
kwest get svc,ep catalog -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.100.2.43 <none> 80/TCP 2m
NAME ENDPOINTS AGE
endpoints/catalog <none> 2m

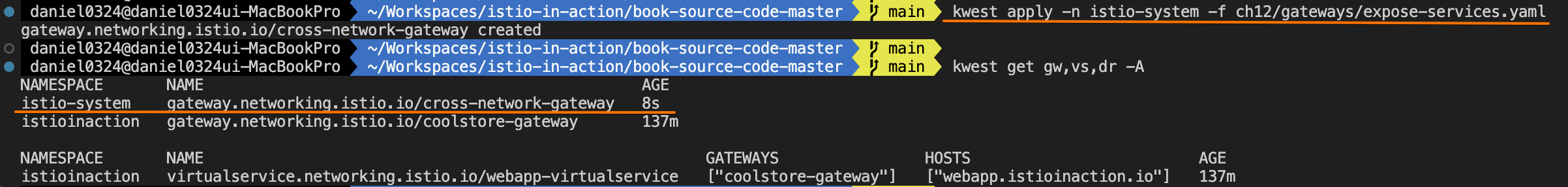

kwest get gw,vs,dr -A
NAMESPACE NAME AGE
istioinaction gateway.networking.istio.io/coolstore-gateway 16s
NAMESPACE NAME GATEWAYS HOSTS AGE
istioinaction virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 16s
#

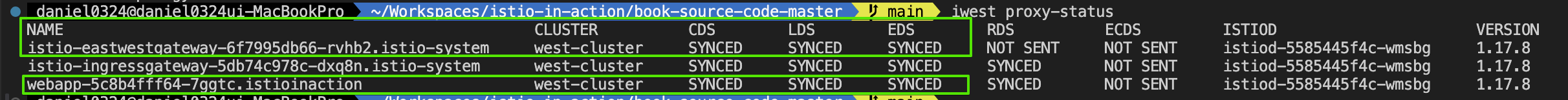

iwest proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
istio-ingressgateway-5db74c978c-9j96n.istio-system west-cluster SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-5585445f4c-zcvp4 1.17.8
webapp-5c8b4fff64-tfs8m.istioinaction west-cluster SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-5585445f4c-zcvp4 1.17.8

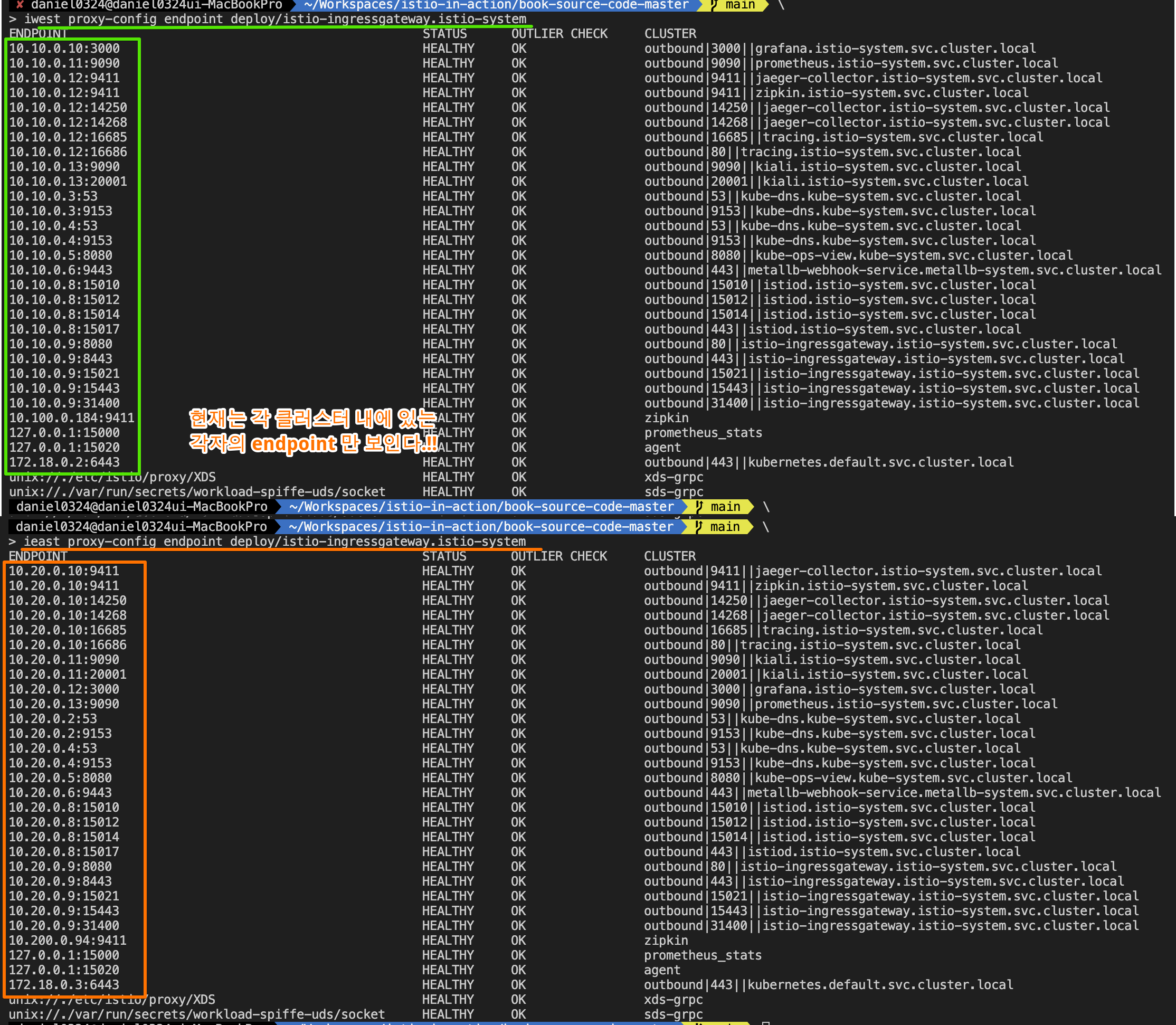

# endpoint 에 IP 는 10.10.0.0/16 대역들 다수 확인
for i in listener route cluster endpoint; do echo ">> k8s cluster : west - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done

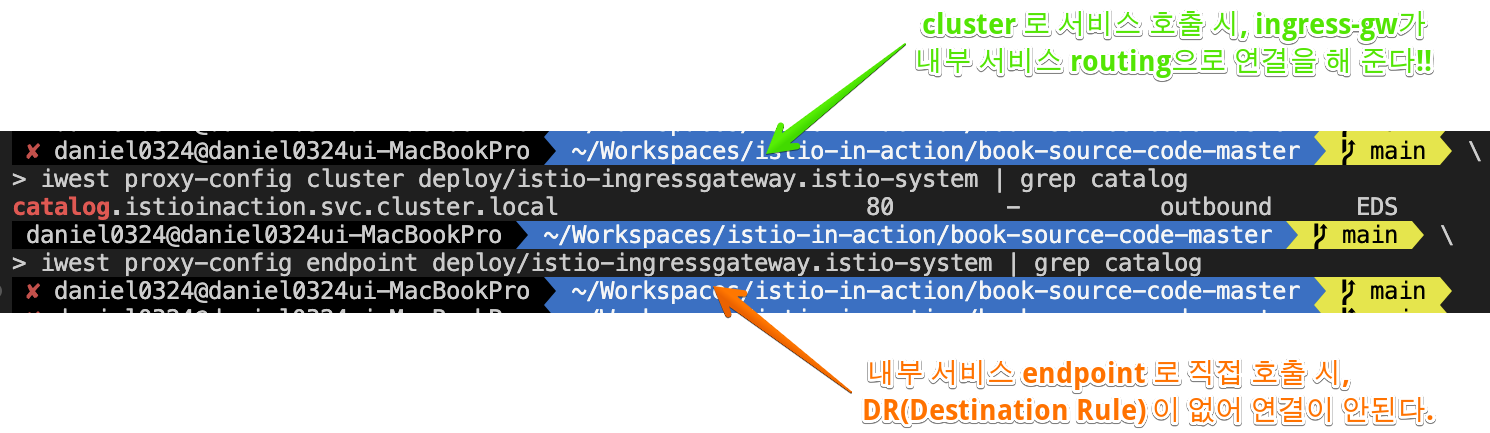

iwest proxy-config cluster deploy/istio-ingressgateway.istio-system | grep catalog
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep catalog
* 현재, west cluster에는 webapp 서비스만 배포되어 있다!!
** east-cluster 에 배포되어 있는 catalog 서비스는 찾아갈 길이 없다!!
그런데 east-cluster 에서만 실행하려고 하는 catalog 워크로드용 서비스가 필요한 이유는 무엇일까?
이 서비스가 없으면 webapp 컨테이너가 FQDN을 IP 주소로 해석할 수 없고, 따라서 트래픽이 애플리케이션을 떠나 프록시로 리다이렉트되는 지점에 도달하기도 전에 요청이 실패하기 때문이다. The reason for adding this stub service is that in its absence, the webapp container cannot resolve the fully qualified domain name (FQDN) to any IP address, and thus the request would fail prior to reaching the point where traffic leaves the application and is redirected to the proxy.
스텁 catalog 서비스를 추가함으로써, FQDN은 서비스 클러스터 IP로 해석되고, 애플리케이션이 트래픽을 시작해 실제 엔보이 설정을 갖고 클러스터 사이의 라우팅을 처리하는 엔보이 프록시로 리다이렉트될 수 있다. By adding a stub catalog service, the FQDN is resolved to the service cluster IP and traffic is initiated by the application, which makes it possible for it to be redirected to the Envoy proxy where the actual Envoy configuration exists and handles the cross-cluster routing.

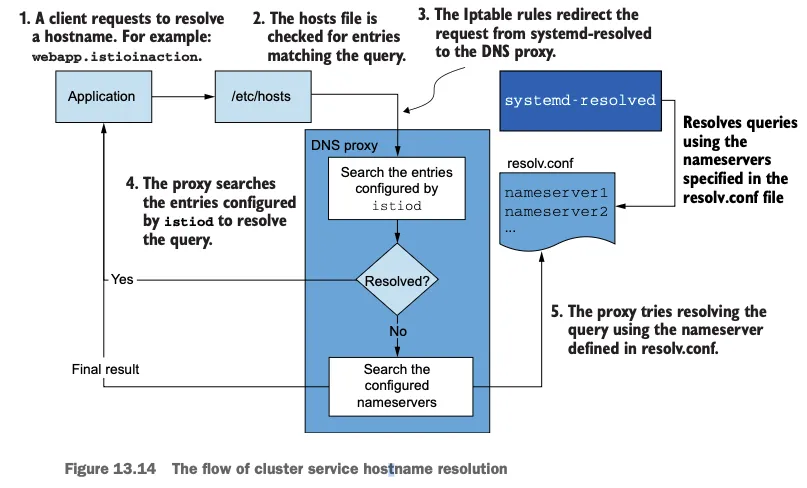

이는 이스티오 커뮤니티가 향후 버전에서 DNS 프록시를 개선할 때 해결할 예정인 에지 케이스로, 다음 장에서 살펴볼 주제다. This is an edge case that the Istio community plans to fix in upcoming versions when the DNS proxy is enhanced further, which is a topic we will examine in the next chapter.

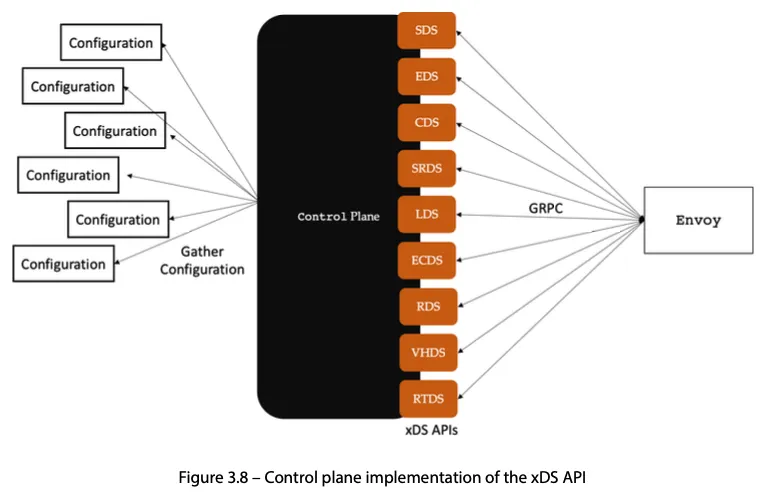

Configuration(좌측):여러 소스에서 수집된 설정 데이터입니다. 이는 다양한 네트워크, 보안, 라우팅, 엔드포인트 정보를 포함할 수 있습니다. 컨트롤 플레인은 이러한 설정 데이터를 모아서 Envoy에 전달합니다.
Control Plane (중앙):Envoy가 사용할 설정 정보를 수집하고 관리하는 역할을 합니다. 컨트롤 플레인은 xDS API를 통해 Envoy에게 다양한 설정 데이터를 제공합니다. 여기서 각 API는 서로 다른 유형의 설정을 제공하며, 이를 통해 Envoy가 트래픽을 효과적으로 제어할 수 있습니다.
xDS APIs (우측):컨트롤 플레인은 다양한 xDS API를 통해 Envoy로 데이터를 전송하며, 각 API의 역할은 다음과 같습니다
SDS (Secret Discovery Service): Envoy가 TLS 인증서와 같은 보안 정보를 동적으로 가져오는 서비스
EDS (Endpoint Discovery Service): 백엔드 서비스의 엔드포인트 정보를 Envoy에게 제공
CDS (Cluster Discovery Service): 클러스터 정보를 전달합니다. 클러스터는 백엔드 서버의 그룹으로, Envoy는 이를 통해 어떤 서버로 트래픽을 보낼지 결정
SRDS (Scoped Route Discovery Service): 특정 범위 내에서 라우팅 규칙을 제공하여,Envoy가 요청을 적절한 경로로 전달
LDS (Listener Discovery Service): Envoy의 리스너 설정을 관리합니다. 리스너는 네트워크 요청을 수신하는 엔티티
ECDS (Extension Configuration Discovery Service): Envoy의 동작을 확장하는 데 사용되는 추가적인 설정 데이터를 제공
RDS (Route Discovery Service): 트래픽 라우팅 규칙을 제공합니다. Envoy는 이를 통해 클라이언트 요청을 적절한 백엔드 서비스로 라우팅
VHDS (Virtual Host Discovery Service): 가상 호스트에 대한 라우팅 정보를 제공
RTDS (Runtime Discovery Service): 런타임 중에 변경 가능한 설정 값을 동적으로 제공하는 서비스
GRPC(Envoy컨테이너와의 통신):앞서 설명했듯이 컨트롤 플레인은 Envoy와 gRPC를 통해 통신합니다. gRPC는 고성능 원격 프로시저 호출(Remote Procedure Call) 시스템으로, Envoy는 이 프로토콜을 통해 컨트롤 플레인으로부터 동적으로 설정을 받아 트래픽을 제어

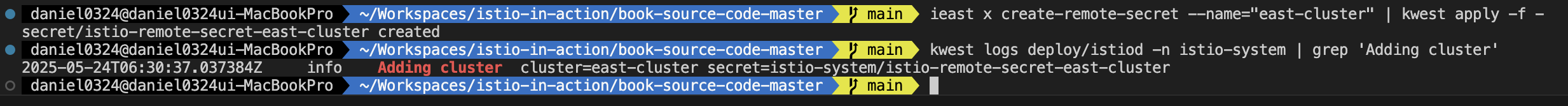

# west 에 시크릿 생성
ieast x create-remote-secret --name="east-cluster" | kwest apply -f -
secret/istio-remote-secret-east-cluster created
# istiod 로그 확인 : 시크릿이 생성되면, 바로 istiod가 이 시크릿을 가지고 새로 추가된 원격 클러스터(east)에 워크로드를 쿼리한다.
kwest logs deploy/istiod -n istio-system | grep 'Adding cluster'
2025-05-16T22:45:00.679666Z info Adding cluster cluster=east-cluster secret=istio-system/istio-remote-secret-east-cluster
#

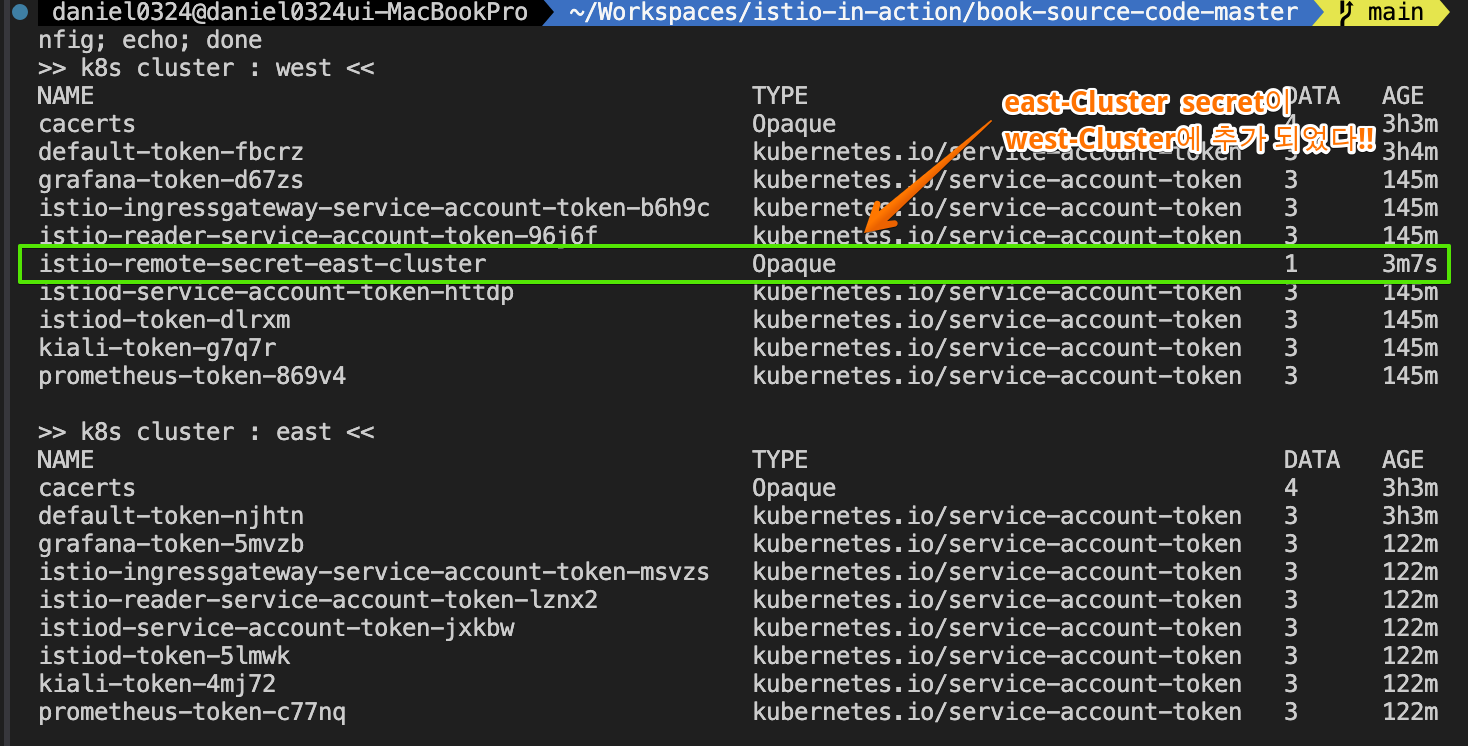

for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get secret -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
kwest get secret -n istio-system istio-remote-secret-east-cluster
kwest get secret -n istio-system istio-remote-secret-east-cluster -o yaml
...

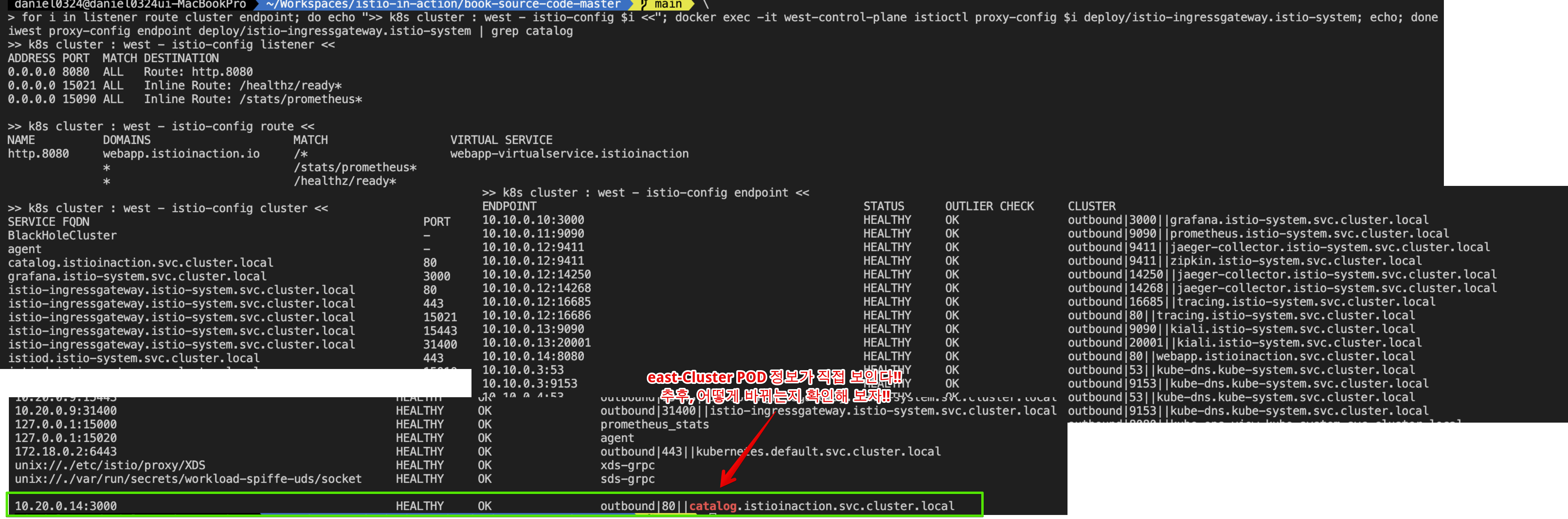

# west 확인 : east 의 모든 CDS/EDS 정보를 west 에서도 확인 가능!
for i in listener route cluster endpoint; do echo ">> k8s cluster : west - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system | grep catalog
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local -o json
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep catalog
10.20.0.15:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# west 에서 10.20.0.15(10.20.0.0/16)로 라우팅이 가능한 상태인가?
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local' -o json
...
"address": {
"socketAddress": {
"address": "10.20.0.15",
"portValue": 3000
...

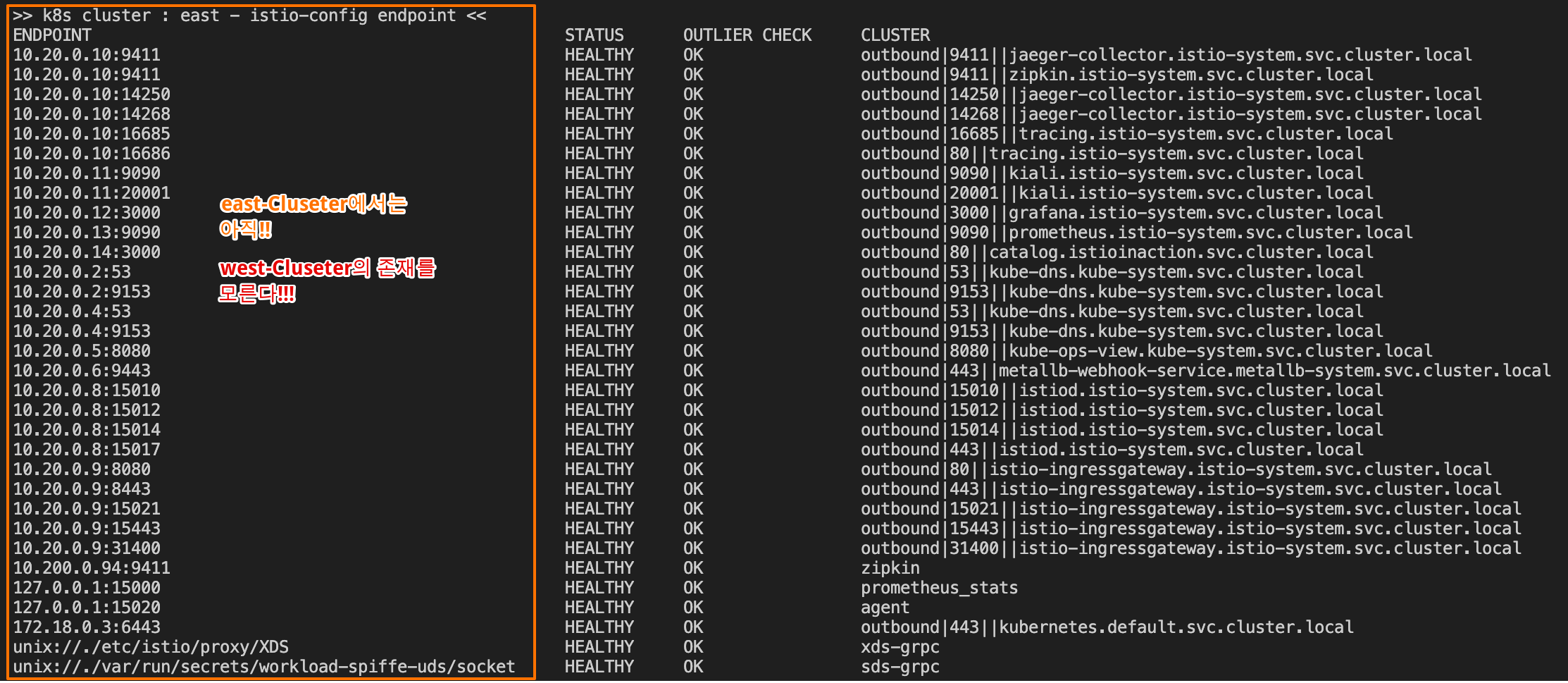

# east 확인 : west 의 CDS/EDS 정보를 아직 모름!

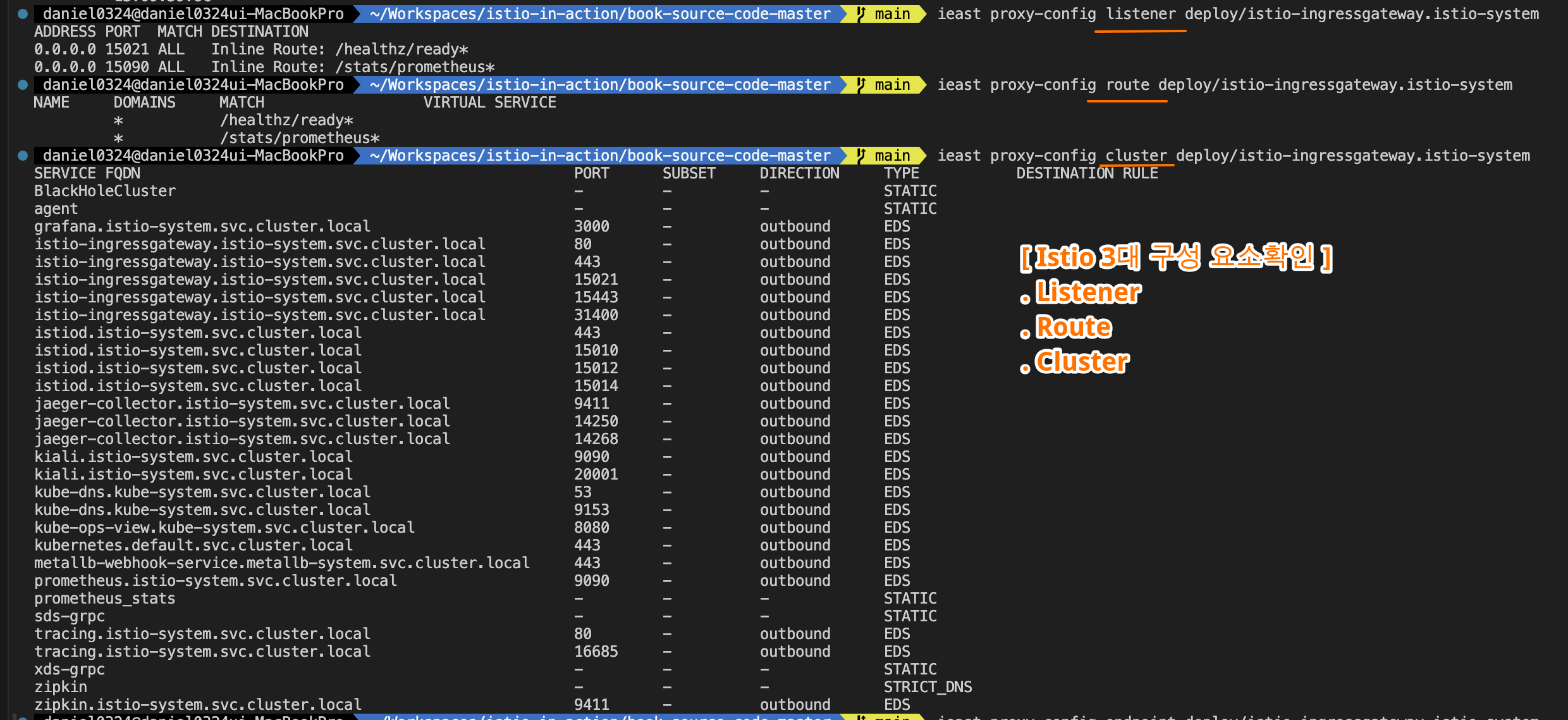

for i in listener route cluster endpoint; do echo ">> k8s cluster : east - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
ieast proxy-config cluster deploy/istio-ingressgateway.istio-system | grep catalog
ieast proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep catalog
10.20.0.15:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
** west-cluster 에 east-cluster의 정보가 추가되었다!!
기본-기본 배포 primary-primary deployment 에서는 east 가 west 쿼리 할 수 있게 반대로도 설정하자.
# east 에 시크릿 생성
iwest x create-remote-secret --name="west-cluster" | keast apply -f -
secret/istio-remote-secret-west-cluster created
# istiod 로그 확인 : 시크릿이 생성되면, 바로 istiod가 이 시크릿을 가지고 새로 추가된 원격 클러스터(east)에 워크로드를 쿼리한다.
keast logs deploy/istiod -n istio-system | grep 'Adding cluster'
2025-05-17T00:09:02.438756Z info Adding cluster cluster=west-cluster secret=istio-system/istio-remote-secret-west-cluster
#
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get secret -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
keast get secret -n istio-system istio-remote-secret-west-cluster
keast get secret -n istio-system istio-remote-secret-west-cluster -o yaml
...

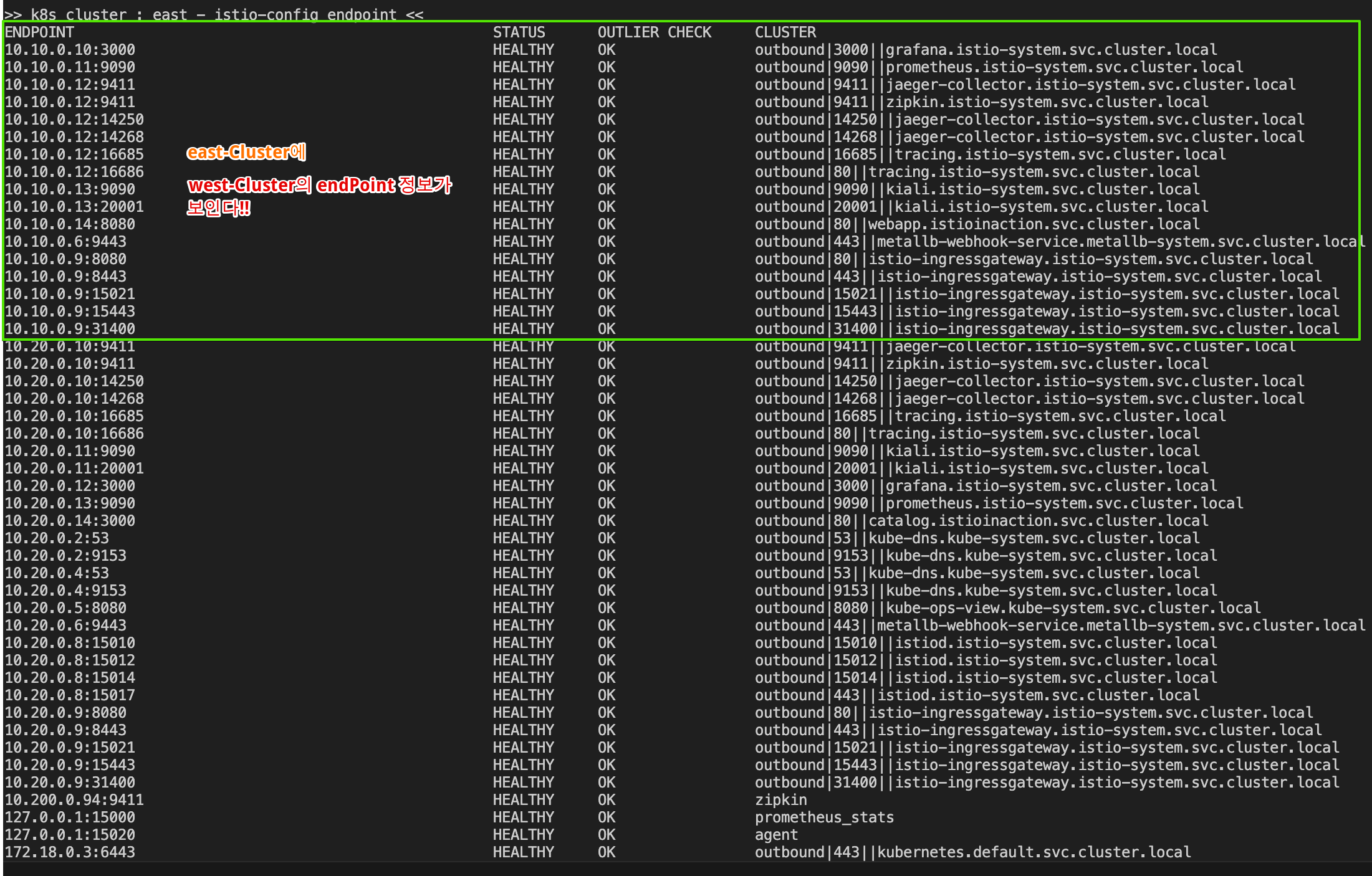

# east 확인 : west 의 모든 CDS/EDS 정보를 east 에서도 확인 가능!
for i in listener route cluster endpoint; do echo ">> k8s cluster : east - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
ieast proxy-config cluster deploy/istio-ingressgateway.istio-system | grep webapp
# east 에서 10.10.0.15(10.10.0.0/16)로 라우팅이 가능한 상태인가?
ieast proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep webapp
10.10.0.15:8080 HEALTHY OK outbound|80||webapp.istioinaction.svc.cluster.local

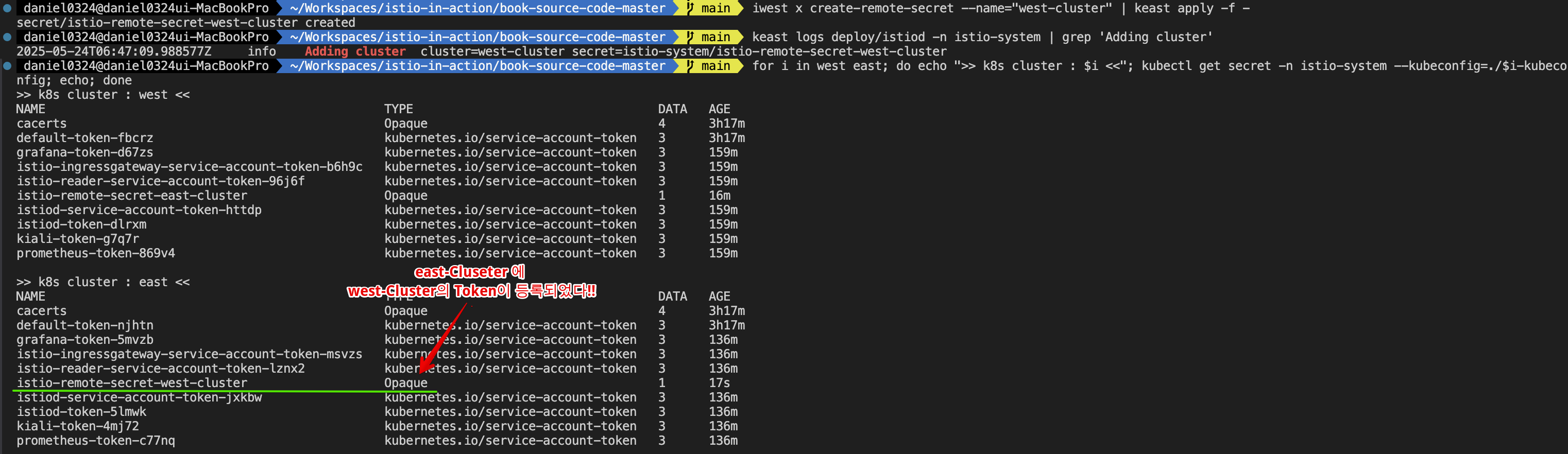

[ 실행 결과 한 눈에 보기 ]
* east-Cluster에 west-Cluster의 Token이 등록되었다!!
** 이제 east-Cluster에서 west-Cluster의 정보가 보이는지 확인해 보자!!

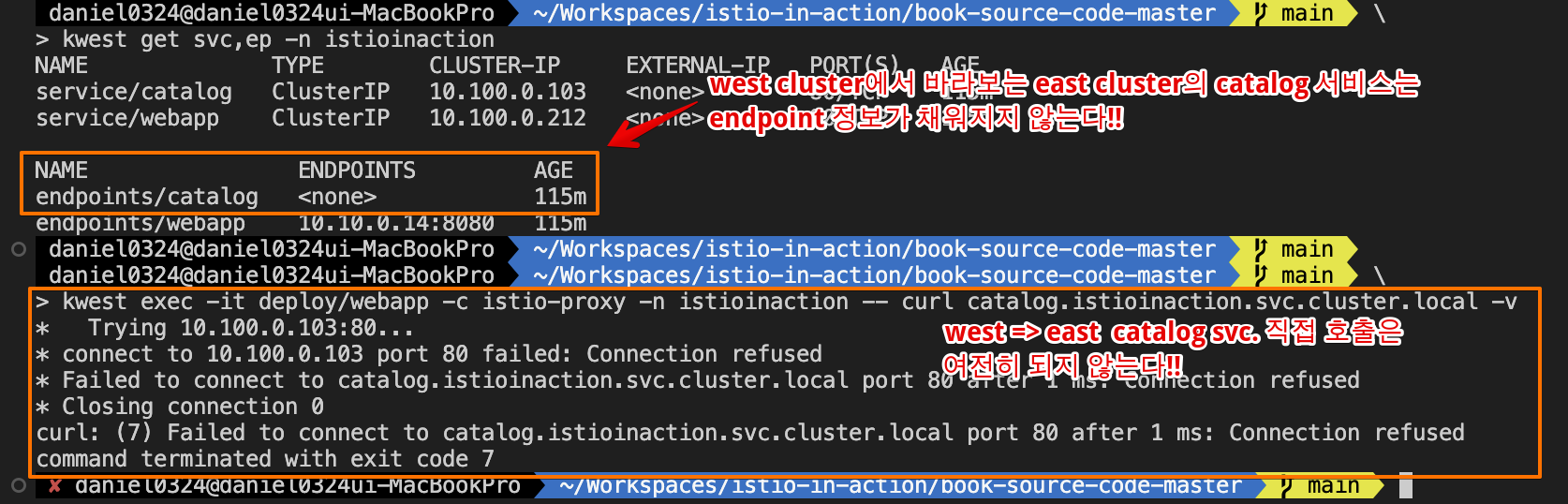

# catalog stub service 정보 확인 : endpoints 는 아직도 none.

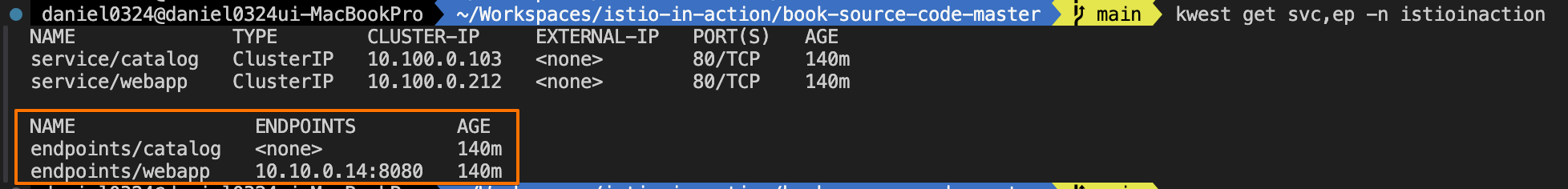

kwest get svc,ep -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.100.2.43 <none> 80/TCP 14h
service/webapp ClusterIP 10.100.2.172 <none> 80/TCP 14h
NAME ENDPOINTS AGE
endpoints/catalog <none> 14h
endpoints/webapp 10.10.0.8:8080 14h
# webapp stub service 생성하지 않았으므로 별도 west 의 webapp service 정보가 없다
keast get svc,ep -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.200.3.0 <none> 80/TCP 14h
NAME ENDPOINTS AGE
endpoints/catalog 10.20.0.8:3000 14h
# 혹시나 west 에 webapp 에서 east 에 catalog 로 curl 호출 시도 : 10.100.2.43은 어떤 IP/대역 인가?
kwest exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl catalog.istioinaction.svc.cluster.local -v
* Trying 10.100.2.43:80...
* connect to 10.100.2.43 port 80 failed: Connection refused
* Failed to connect to catalog.istioinaction.svc.cluster.local port 80 after 1 ms: Connection refused
다음으로는 클러스터 간 연결을 설정해보자.
12.3.6 클러스터 간 연결 설정하기Setting up cross-cluster connectivity

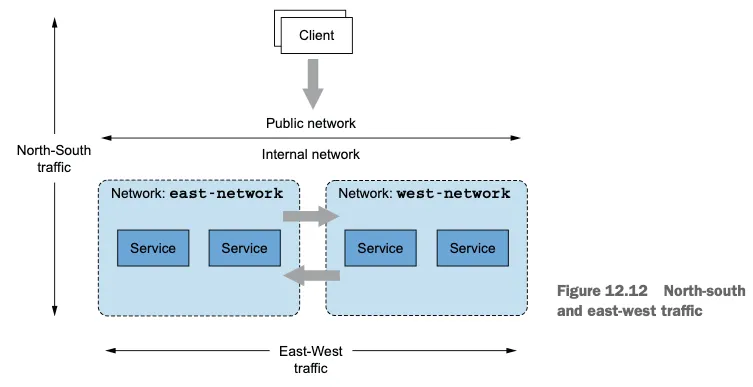

east-west 게이트웨이의 목적은 클러스터 간 east-west 트래픽의 진입점 역할을 하는 것 뿐 아니라, 이 과정을 서비스 운영 팀에게 투명하게 만드는 것이다.
이 목표를 달성하려면 게이트웨이는 반드시 다음을 수행해야 한다.
클러스터 사이의 정밀한 트래픽 관리 Enable fine-grained traffic management across clusters
암호화된 트래픽 라우팅, 암호화된 상태로 라우팅해야 워크로드 간 상호 인증이 가능하다.
Route encrypted traffic to enable mutual authentication between workloads
그리고 서비스 메시 운영자는 어떤 추가 리소스도 구성할 필요가 없어야 한다! 즉, 어떤 이스티오 리소스도 추가 구성할 필요가 없어야 한다! And service mesh operators shouldn’t have to configure any additional resources! In other words, you shouldn’t have to configure any additional Istio resources!
이렇게 하면, 트래픽을 클러스터 내에서 라우팅할 때나 클러스터 간에 라우팅할 때 차이가 없다.
두 시나리오 모두에서 워크로드는 서비스를 세밀하게 겨냥할 수 있고 상호 인증된 커넥션을 시작할 수 있다 (미묘한 차이가 하나 있는데, 클러스터 경계를 넘을 때의 로드 밸런싱이 조금 다르다. 이 부분은 다음 절에서 살펴본다).

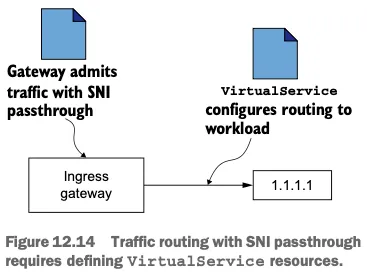

이것이 어떻게 구현되는지 이해하려면, 이스티오의 두 기능인 SNI 클러스터와 SNI 자동 통과를 소개하고 이들이 게이트웨이의 동작을 어떻게 바꾸는지 살펴봐야 한다. SNI clusters and SNI auto passthrough.
east-west 게이트웨이는 SNI 클러스터를 모든 서비스에 추가 설정한 인그레스 게이트웨이다. East-west gateways are ingress gateways with additional configuration for Server Name Indication (SNI) clusters for every service.
그럼 SNI 클러스터란 무엇일까?
SNI 클러스터는 단순히 보통의 엔보이 클러스터Envoy clusters 같은 것으로(10장 10.3.2절의 ‘엔보이 클러스터 설정 쿼리하기’ 절 참조), 트래픽이 라우팅될 수 있는 유사 워크로드 집합을 묶는 속성인 방향, 부분집합, 포트, FQDN을 포함한다. SNI clusters are just like regular Envoy clusters (see chapter 10, section 10.3.2, Querying the Envoy Cluster Configuration subsection), consisting of the direction, subset, port, and FQDN that group a set of similar workloads where traffic can be routed.
그러나 SNI 클러스터에는 한 가지 주요 차이점이 있다. SNI 클러스터는 모든 엔보이 클러스터 정보를 SNI에 인코딩한다. However, SNI clusters have one key difference: they encode all Envoy cluster information in the SNI.
이 덕분에 east-west 게이트웨이는 클러스터가 SNI 안에 지정한 클러스터로 암호화된 트래픽을 라우팅할 수 있는 것이다. This enables the east-west gateway to proxy encrypted traffic to the cluster specified by the client within the SNI.

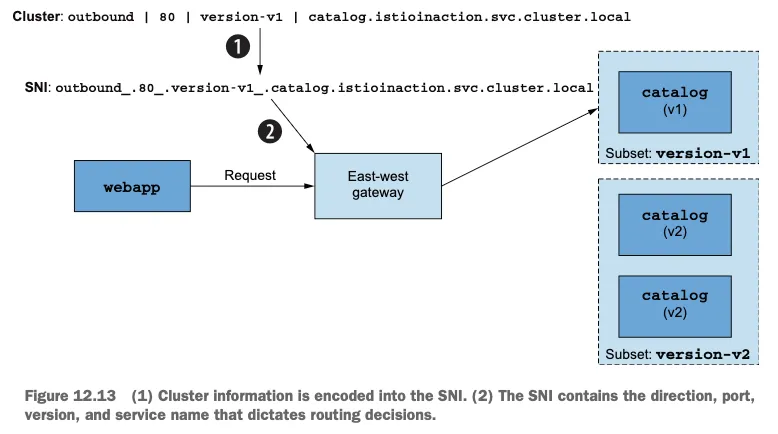

구체적인 예를 들면, 클라이언트(webapp 같은)가 원격 클러스터의 워크로드(catalog 같은)로 커넥션을 시작할 때 그림 12.13 처럼 겨냥하는 클러스터를 SNI에 인코딩한다. To take a concrete example, when one client(such as the webapp) initiates a connection to a workload in a remote cluster(such as the catalog workload) it encodes the cluster that it targets into the SNI, as shown in figure 12.13.
클러스터 정보는 SNI에 인코딩된다.
SNI에는 라우팅 결정을 지시하는 방향, 포트, 버전, 서비스 이름이 포함된다.
그러므로 클라이언트는 세밀한 라우팅 결정을 내릴 수 있으며, 게이트웨이는 SNI 헤더에서 클러스터 정보를 읽어 트래픽을 클라이언트가 의도한 워크로드로 프록시할 수 있다.Thus the client can make fine-grained routing decisions, and the gateway can read the cluster information from the SNI header and then proxy the traffic to the workload intended by the client.
이 모든 작업이 안전하고 상호 인증한 커넥션을 워크로드 사이에 유지하는 중에 일어난다. All this happens while maintaining a secure and mutually authenticated connection between the workloads.
▶ SNI 클러스터가 있는 east-west 게이트웨이 설치하기 Installing the east-west gateway with SNI clusters
SNI 클러스터 설정은 옵트인 기능으로, 다음 IstioOpertor 정의처럼 환경 변수 ISTIO_META_ROUTER_MODE 로 게이트웨이 라우터 모드를 sni-dnat 으로 설정해서 활성화할 수 있다. For a gateway, the configuration of SNI clusters is an opt-in feature that can be enabled by setting the gateway router mode to sni-dnat using the environment variable ISTIO_META_ROUTER_MODE, as shown in the following IstioOperator definition:
# cat ch12/gateways/cluster-east-eastwest-gateway.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: istio-eastwestgateway # IstioOperator 이름은 앞 선 이스티오 설정 이름과 겹치지 않아야 한다
namespace: istio-system
spec:
profile: empty # empty 프로필은 추가 이스티오 구성 요소를 설치하지 않는다
components:
ingressGateways:
- name: istio-eastwestgateway # 게이트웨이 이름
label:
istio: eastwestgateway
app: istio-eastwestgateway
topology.istio.io/network: east-network
enabled: true
k8s:
env:
- name: ISTIO_META_ROUTER_MODE # sni-dnat 모드는 트래픽을 프록시하는 데 필요한 SNI 클러스터를 추가한다
value: "sni-dnat"
# The network to which traffic is routed
- name: ISTIO_META_REQUESTED_NETWORK_VIEW # 게이트웨이가 트래픽을 라우팅하는 네트워크
value: east-network
service:
ports:
... (생략) ...
values:
global:
meshID: usmesh # 메시, 클러스터, 네트워크 식별 정보
multiCluster:
clusterName: east-cluster
network: east-network
IstioOperator 리소스 이름은 처음에 컨트롤 플레인 설치하는 데 사용한 리소스와 같아서는 안 된다. 같은 이름을 사용하면 앞 서 설치한 것을 덮어 쓸 것이다.
ISTIO_META_ROUTER_MODE 를 sni-dnat 으로 설정하면 SNI 클러스터를 자동으로 구성한다. 지정하지 않으면 standard 모드로 돌아가며, 이는 SNI 클러스터를 설정하지 않는다.
ISTIO_META_REQUESTED_NETWORK_VIEW 는 네트워크 트래픽이 프록시되는 곳을 정의한다.
IstioOperator 로 east 클러스터에 east-west 게이트웨이를 설치하자.
# 설치 전 확인
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get pod -n istio-system -l istio.io/rev=default --kubeconfig=./$i-kubeconfig; echo; done
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get IstioOperator -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
kwest get IstioOperator -n istio-system installed-state-istio-controlplane -o yaml
keast get IstioOperator -n istio-system installed-state-istio-controlplane -o yaml
# 설치 전 확인 : west 에서 catalog endpoint 에 IP 확인
for i in listener route cluster endpoint; do echo ">> k8s cluster : west - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep catalog
10.20.0.15:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# IstioOperator 로 east 클러스터에 east-west 게이트웨이를 설치
cat ch12/gateways/cluster-east-eastwest-gateway.yaml
docker cp ./ch12/gateways/cluster-east-eastwest-gateway.yaml east-control-plane:/cluster-east-eastwest-gateway.yaml
ieast install -f /cluster-east-eastwest-gateway.yaml --set values.global.proxy.privileged=true -y
# east 클러스터에 east-west 게이트웨이를 설치 확인

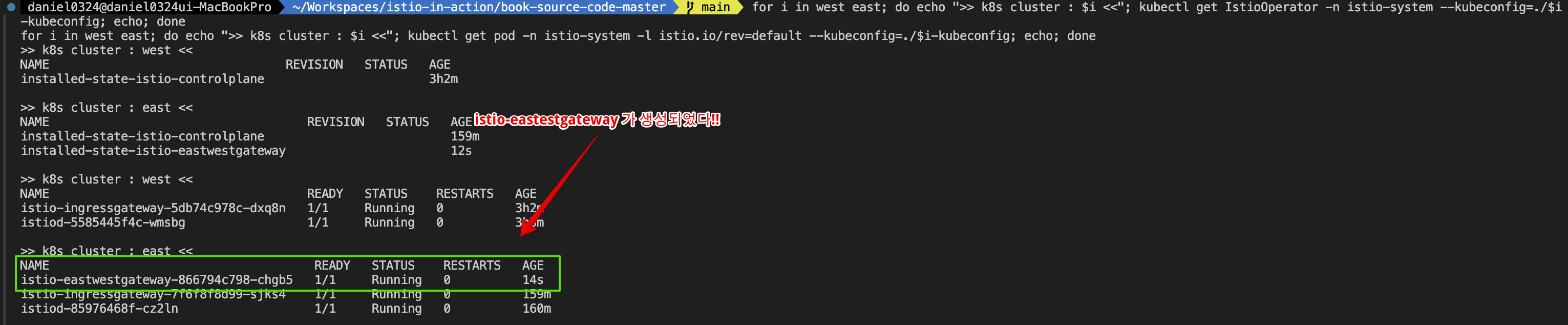

for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get IstioOperator -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get pod -n istio-system -l istio.io/rev=default --kubeconfig=./$i-kubeconfig; echo; done
...
NAME READY STATUS RESTARTS AGE
istio-eastwestgateway-866794c798-k9xfl 1/1 Running 0 14s
istio-ingressgateway-7f6f8f8d99-4mlp5 1/1 Running 1 (3h38m ago) 17h
istiod-85976468f-vp4zg 1/1 Running 1 (3h38m ago) 17h
keast get IstioOperator -n istio-system installed-state-istio-eastwestgateway -o yaml
...
ingressGateways:
- enabled: true
k8s:
env:
- name: ISTIO_META_ROUTER_MODE
value: sni-dnat
- name: ISTIO_META_REQUESTED_NETWORK_VIEW
value: east-network
service:
ports:
- name: status-port
port: 15021
targetPort: 15021
- name: mtls
port: 15443
targetPort: 15443
- name: tcp-istiod
port: 15012
targetPort: 15012
- name: tcp-webhook
port: 15017
targetPort: 15017
label:
app: istio-eastwestgateway
istio: eastwestgateway
topology.istio.io/network: east-network
name: istio-eastwestgateway
...

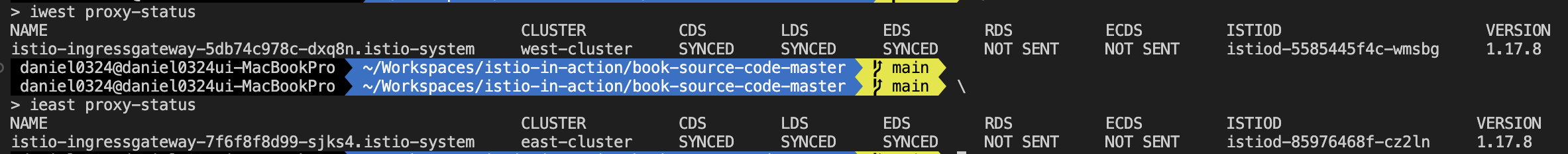

# east 정보 확인

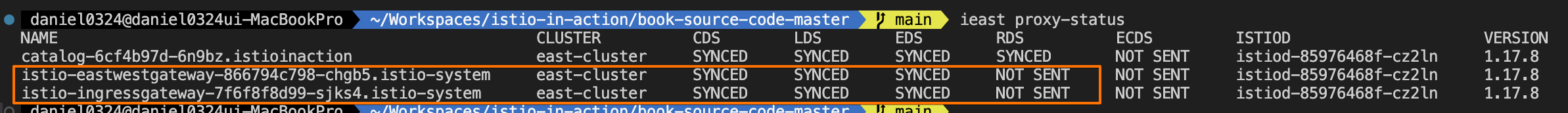

ieast proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
catalog-6cf4b97d-9c995.istioinaction east-cluster SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-85976468f-vp4zg 1.17.8
istio-eastwestgateway-866794c798-k9xfl.istio-system east-cluster SYNCED SYNCED SYNCED NOT SENT NOT SENT istiod-85976468f-vp4zg 1.17.8
istio-ingressgateway-7f6f8f8d99-4mlp5.istio-system east-cluster SYNCED SYNCED SYNCED NOT SENT NOT SENT istiod-85976468f-vp4zg 1.17.8
# east 에 istio-ingressgateway 에 istio-config 정보 확인 : west 의 CDS/EDS 모두 알고 있음!
for i in listener route cluster endpoint; do echo ">> east k8s cluster : ingressgateway - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
# east 에 istio-eastwestgateway 에 istio-config 정보 확인 : webapp(CDS) OK, west 에 EDS 아직 모름!
for i in listener route cluster endpoint; do echo ">> east k8s cluster : eastwestgateway - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-eastwestgateway.istio-system; echo; done
ieast proxy-config cluster deploy/istio-eastwestgateway.istio-system | grep istioinaction
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
webapp.istioinaction.svc.cluster.local 80 - outbound EDS
ieast proxy-config cluster deploy/istio-eastwestgateway.istio-system --fqdn webapp.istioinaction.svc.cluster.local -o json
ieast proxy-config cluster deploy/istio-eastwestgateway.istio-system --fqdn webapp.istioinaction.svc.cluster.local -o json | grep sni
"sni": "outbound_.80_._.webapp.istioinaction.svc.cluster.local"

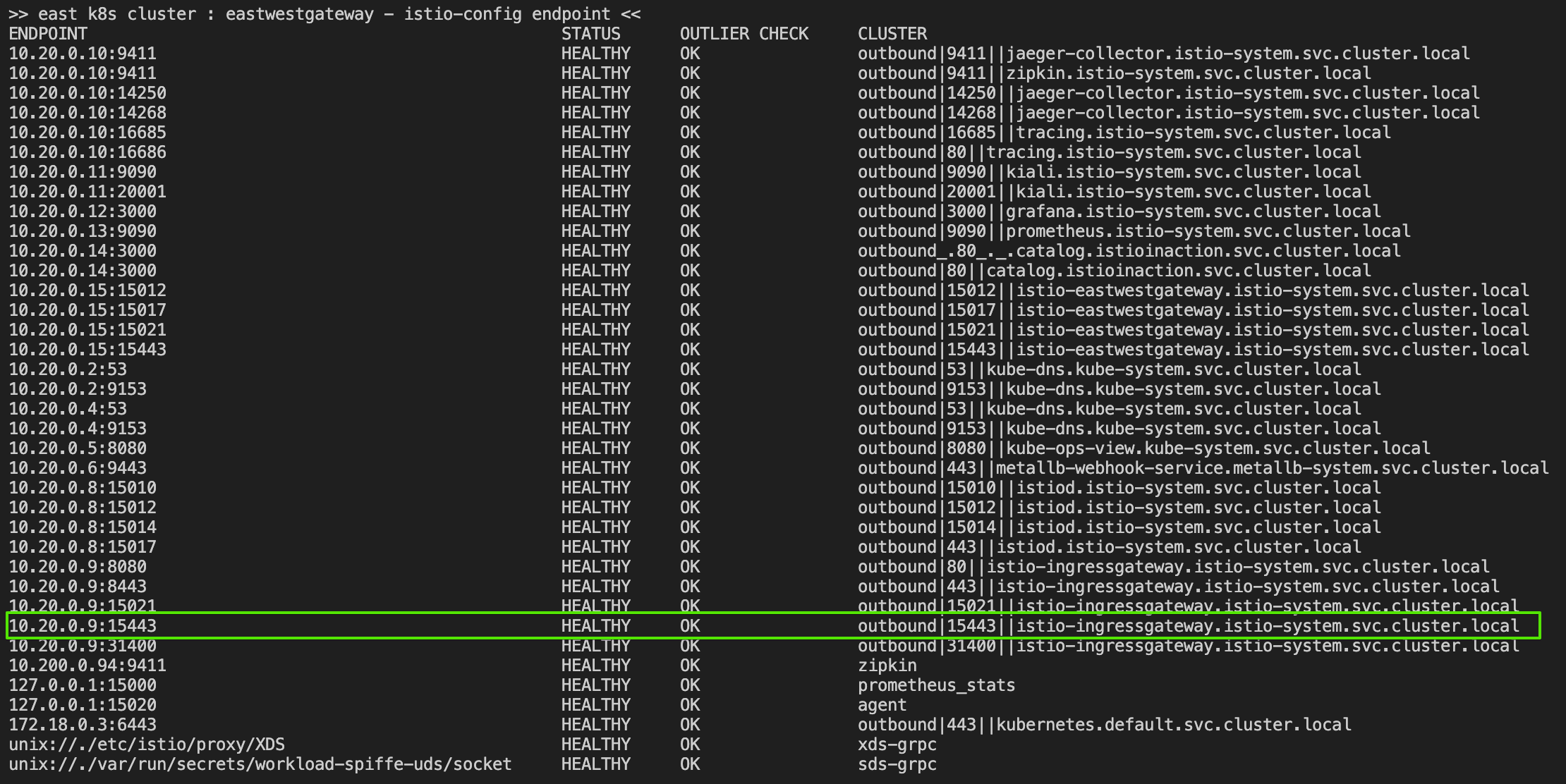

ieast proxy-config endpoint deploy/istio-eastwestgateway.istio-system | grep istioinaction
ieast proxy-config endpoint deploy/istio-eastwestgateway.istio-system --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local' -o json
# west 정보 확인
iwest proxy-status
# west 에 istio-ingressgateway 에 istio-config 정보 확인
for i in listener route cluster endpoint; do echo ">> west k8s cluster : ingressgateway - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system | grep istioinaction
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local -o json
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local -o json | grep sni
"sni": "outbound_.80_._.catalog.istioinaction.svc.cluster.local"
# west 에 istio-ingressgateway : east EDS 모든 정보에서 east의 eastwestgateway에 mtls 정보로 변경!

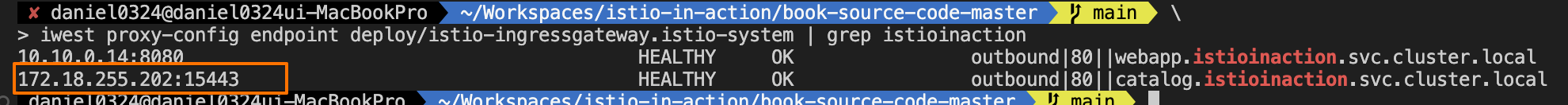

iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep istioinaction
10.10.0.15:8080 HEALTHY OK outbound|80||webapp.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local

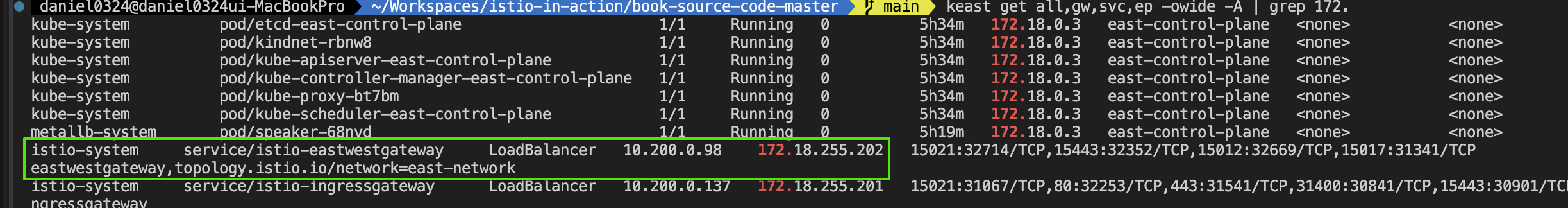

# 출력되는 172.18.X.Y에 IP 확인 : east 에 eastwestgateway 의 Service(LoadBalancer)의 External-IP.
keast get svc,ep -n istio-system istio-eastwestgateway
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/istio-eastwestgateway LoadBalancer 10.200.0.90 172.18.255.202 15021:32281/TCP,15443:30196/TCP,15012:32628/TCP,15017:32346/TCP 27m
NAME ENDPOINTS AGE
endpoints/istio-eastwestgateway 10.20.0.16:15021,10.20.0.16:15017,10.20.0.16:15012 + 1 more... 27m
# west 에 webapp 에 istio-config 정보 확인

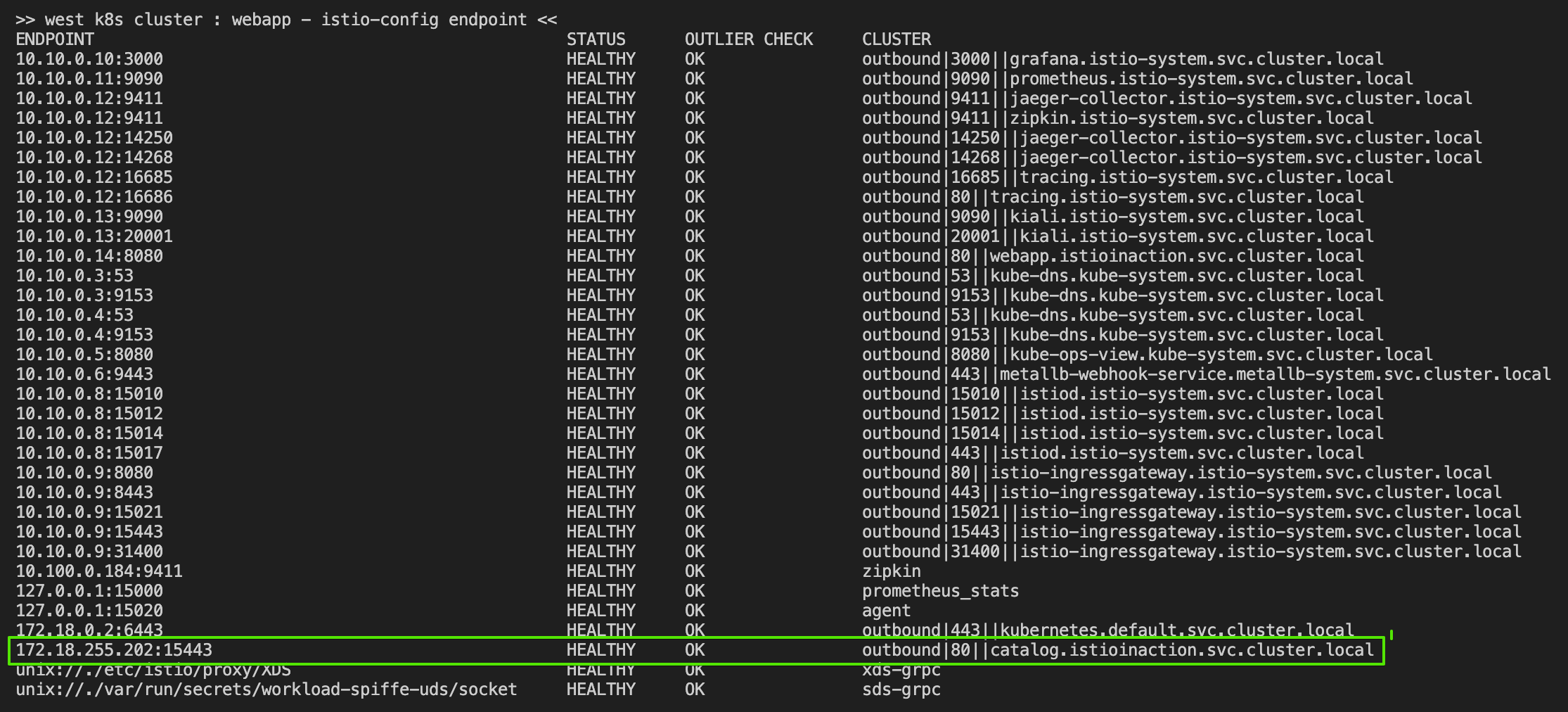

for i in listener route cluster endpoint; do echo ">> west k8s cluster : webapp - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/webapp.istioinaction; echo; done
iwest proxy-config endpoint deploy/webapp.istioinaction | grep istioinaction
10.10.0.15:8080 HEALTHY OK outbound|80||webapp.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# west 에서 호출 시도
kwest get svc,ep -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.100.0.170 <none> 80/TCP 63m
service/webapp ClusterIP 10.100.0.141 <none> 80/TCP 63m
NAME ENDPOINTS AGE
endpoints/catalog <none> 63m
endpoints/webapp 10.10.0.15:8080 63m
kwest exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl catalog.istioinaction.svc.cluster.local -v
* Trying 10.100.0.170:80...
* connect to 10.100.0.170 port 80 failed: Connection refused
...
east-west 게이트웨이를 설치하고 라우터 모드를 sni-dnat으로 설정했으면, 다음 단계는 SNI 자동 통과 모드 SNI auto passthrough mode 를 사용해 east-west 게이트웨이에서 다중 클러스터 상호 TLS 포트를 노출하는 것이다. With the east-west gateway installed and the router mode set to sni-dnat the next step is to expose the multi-cluster mTLS port through the east-west gateway using the SNI auto passthrough mode.
이스티오는 영리해서 딱 그때만 게이트웨이에 SNI 클러스터를 설정한다. Istio is clever and only then configures the gateway with the SNI clusters.
[ 실행 결과 - 한 눈에 보기 ]
1) eastwestgateway 생성 이전 정보 확인
2) eastwestgateway 생성
3) eastCluster istio proxy-status ( eastCluster에서 westCluster 의 CDS, EDS 정보를 알고 있다!! )
4) west endpoint 정보가 eastwestgateway 주소로 변경되었다!!
gateway가 노출하는 ALB 의 ip-nodeport로 변경되었다!!
5) eastwestgateway에 의해 노출되는 서비스에 접근 테스트 및 결과 확인
▶ SNI 자동 통과로 클러스터 간 트래픽 라우팅하기ROUTING CROSS-CLUSTER TRAFFIC USING SNI AUTO PASSTHROUGH
SNI 자동 통과 auto passthrough 를 이해하기 위해, 수동 SNI 통과가 SNI 헤더에 기반해 트래픽을 허용하도록 인그레스 게이트웨이를 설정한다는 것을 떠올려보자 (4장의 4.4.2절 참고). To understand SNI auto passthrough, let’s recall that the manual SNI passthrough configures the ingress gateway to admit traffic based on the SNI header.
이는 허용된 트래픽을 라우팅하려면 서비스 운영자가 수작업으로 VirtualService 리소스를 정의해야 함을 보여준다 (그림 12.14) This shows that to route admitted traffic, service operators have to manually define a VirtualService resource.

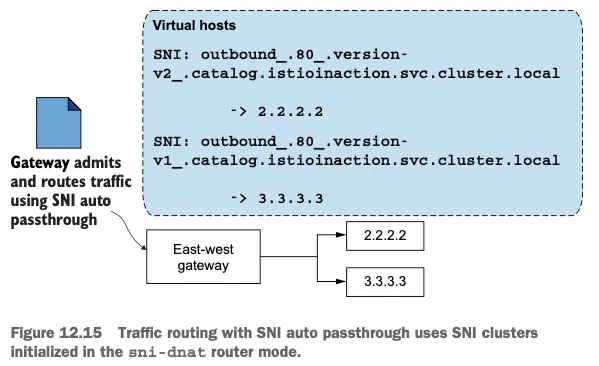

SNI 자동 통과는 그 이름에서 짐작할 수 있듯이, 허용된 트래픽을 라우팅하자고 VirtualService 를 수작업으로 만들 필요가 없다. SNI auto passthrough, as the name suggests, doesn’t require manually creating a VirtualService to route admitted traffic.
라우팅은 SNI 클러스터를 사용해 수행할 수 있는데, SNI 클러스터는 라우터 모드가 sni-dnat 일때 east-west 게이트웨이에서 자동으로 설정된다. It is done using the SNI clusters, which are configured automatically in the east-west gateway when its router mode is set to sni-dnat.
SNI 자동 통과는 이스티오 Gateway 리소스로 설정할 수 있다. 다음 정의에서는 SNI 헤더의 값이 *.local 인 모든 트래픽에 대해 SNI 자동 통과를 사용한는데, 이는 모든 쿠버네티스 서비스에 해당한다. SNI auto passthrough mode is configured using the Istio Gateway resource. In the following definition, we use SNI auto passthrough for all traffic where the SNI header matches the expression *.local, which is the case for all Kubernetes services.
# cat ch12/gateways/expose-services.yaml
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
name: cross-network-gateway
namespace: istio-system
spec:
selector:
istio: eastwestgateway # 셀렉터와 일치하는 게이트웨이에만 설정이 적용된다.
servers:
- port:
number: 15443 # 이스티오에서 15443 포트는 멀티 클러스터 상호 TLS 트래픽 용도로 지정된 특수 포트다
name: tls
protocol: TLS
tls:
mode: AUTO_PASSTHROUGH # SNI 헤더를 사용해 목적지를 해석하고 SNI 클러스터를 사용한다.
hosts:
- "*.local" # 정규식 *.local 과 일치하는 SNI에 대해서만 트래픽을 허용한다.
east 클러스터에 적용 시, east-cluster의 워크로드를 west-cluster 에 노출한다.
# east 클러스터에 적용하자. east-cluster의 워크로드를 west-cluster 에 노출한다.
cat ch12/gateways/expose-services.yaml
keast apply -n istio-system -f ch12/gateways/expose-services.yaml
# 확인
keast get gw,vs,dr -A
NAMESPACE NAME AGE
istio-system gateway.networking.istio.io/cross-network-gateway 85s
# west 에서 호출 시도
kwest get svc,ep -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.100.0.170 <none> 80/TCP 63m
service/webapp ClusterIP 10.100.0.141 <none> 80/TCP 63m
NAME ENDPOINTS AGE
endpoints/catalog <none> 63m
endpoints/webapp 10.10.0.15:8080 63m
kwest exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl catalog.istioinaction.svc.cluster.local -v
* Trying 10.100.0.170:80...
* connect to 10.100.0.170 port 80 failed: Connection refused
...
# east 에 istio-ingressgateway 에 istio-config 정보 확인 : 이전 내용과 동일하게 west 의 CDS/EDS 모두 알고 있음!
for i in listener route cluster endpoint; do echo ">> east k8s cluster : ingressgateway - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
# east 에 istio-eastwestgateway 에 istio-config 정보 확인 : SNI 자동 통과를 위한 listener 추가 확인!
for i in listener route cluster endpoint; do echo ">> east k8s cluster : eastwestgateway - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-eastwestgateway.istio-system; echo; done
ieast proxy-config listener deploy/istio-eastwestgateway.istio-system
ieast proxy-config listener deploy/istio-eastwestgateway.istio-system | grep istioinaction
0.0.0.0 15443 SNI: outbound_.80_._.webapp.istioinaction.svc.cluster.local; App: istio,istio-peer-exchange,istio-http/1.0,istio-http/1.1,istio-h2 Cluster: outbound_.80_._.webapp.istioinaction.svc.cluster.local
0.0.0.0 15443 SNI: outbound_.80_._.catalog.istioinaction.svc.cluster.local; App: istio,istio-peer-exchange,istio-http/1.0,istio-http/1.1,istio-h2 Cluster: outbound_.80_._.catalog.istioinaction.svc.cluster.local
ieast proxy-config listener deploy/istio-eastwestgateway.istio-system --port 15443 -o json
...
"filterChainMatch": {
"serverNames": [
"outbound_.80_._.catalog.istioinaction.svc.cluster.local"
...
},
"filters": [
...
{
"name": "envoy.filters.network.tcp_proxy",
"typedConfig": {
"@type": "type.googleapis.com/envoy.extensions.filters.network.tcp_proxy.v3.TcpProxy",
"statPrefix": "outbound_.80_._.catalog.istioinaction.svc.cluster.local",
"cluster": "outbound_.80_._.catalog.istioinaction.svc.cluster.local",
...
# west 정보 확인
iwest proxy-status
# west 에 istio-ingressgateway 에 istio-config 정보 확인
for i in listener route cluster endpoint; do echo ">> west k8s cluster : ingressgateway - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
# west 에 webapp 에 istio-config 정보 확인
for i in listener route cluster endpoint; do echo ">> west k8s cluster : webapp - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/webapp.istioinaction; echo; done
반대편 클러스터에도 작업 수행. west-cluster 에 east-west 게이트웨이를 만들고, 그 서비스를 east-cluster 워크로드에 노출하자!
# IstioOperator 로 west 클러스터에 east-west 게이트웨이를 설치
cat ch12/gateways/cluster-west-eastwest-gateway.yaml
docker cp ./ch12/gateways/cluster-west-eastwest-gateway.yaml west-control-plane:/cluster-west-eastwest-gateway.yaml
iwest install -f /cluster-west-eastwest-gateway.yaml --set values.global.proxy.privileged=true -y
# west 클러스터에 east-west 게이트웨이를 설치 확인
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get IstioOperator -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get pod -n istio-system -l istio.io/rev=default --kubeconfig=./$i-kubeconfig; echo; done
kwest get IstioOperator -n istio-system installed-state-istio-eastwestgateway -o yaml
iwest proxy-status
# west 클러스터에 적용하자. east-cluster의 워크로드를 west-cluster 에 노출한다.
cat ch12/gateways/expose-services.yaml
kwest apply -n istio-system -f ch12/gateways/expose-services.yaml
# 확인
kwest get gw,vs,dr -A
NAMESPACE NAME AGE
istio-system gateway.networking.istio.io/cross-network-gateway 5s
istioinaction gateway.networking.istio.io/coolstore-gateway 89m
NAMESPACE NAME GATEWAYS HOSTS AGE
istioinaction virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 89m
kwest get svc,ep -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.100.0.170 <none> 80/TCP 93m
service/webapp ClusterIP 10.100.0.141 <none> 80/TCP 93m
NAME ENDPOINTS AGE
endpoints/catalog <none> 93m
endpoints/webapp 10.10.0.15:8080 93m

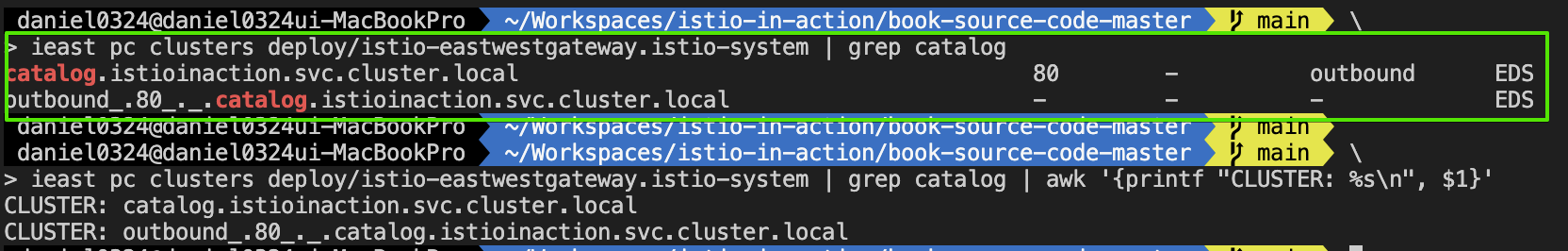

ieast pc clusters deploy/istio-eastwestgateway.istio-system | grep catalog
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
outbound_.80_._.catalog.istioinaction.svc.cluster.local - - - EDS
# sni 클러스터 확인
ieast pc clusters deploy/istio-eastwestgateway.istio-system | grep catalog | awk '{printf "CLUSTER: %s\n", $1}'
CLUSTER: catalog.istioinaction.svc.cluster.local
CLUSTER: outbound_.80_._.catalog.istioinaction.svc.cluster.local # catalog 서비스용 SNI 클러스터
출력은 catalog 워크로드에 SNI 클러스터가 정의됐음을 보여준다! The output shows the SNI cluster is defined for the catalog workload!
그리고 SNI 자동 통과로 게이트웨이를 설정했으므로, 게이트웨이에 들어오는 트래픽은 SNI 클러스터를 사용해 의도한 워크로드로 라우팅한다. And as we configured the gateway with SNI auto passthrough, incoming traffic on the gateway uses the SNI clusters to route to the intended workloads.
이스티오 컨트롤 플레인은 이 리소스들의 생성을 지켜보고 있다가, 이제 클러스터 간 트래픽을 라우팅할 수 있는 경로가 존재함을 발견한다. Istio’s control plane listens for the creation of these resources and discovers that now a path exists to route crosscluster traffic.
따라서 컨트롤 플레인은 원격 클러스터에서 새로 발견한 엔드포인트로 모든 워크로드를 설정한다. Thus it updates all workloads with the newly discovered endpoints in the remote cluster.
[ 실행 결과 - 한 눈에 보기 ]
* cross-gateway 배포 후 확인
* 서비스 노출
* east-Cluster 에서 west 에 있는 app service 호출
▶ 클러스터 간 워크로드 디스커버리 검증하기* VALIDATING CROSS-CLUSTER WORKLOAD DISCOVERY
#
kwest exec -it -n istioinaction deploy/webapp -c istio-proxy -- sudo tcpdump -i any tcp -nn
kwest exec -it -n istioinaction deploy/webapp -c istio-proxy -- sudo tcpdump -i lo tcp -nn
kwest exec -it -n istioinaction deploy/webapp -c istio-proxy -- sudo tcpdump -i eth0 tcp -nn
10:31:42.955656 eth0 Out IP 10.10.0.15.36168 > 172.18.255.202.15443: Flags [P.], seq 2756:4134, ack 3577, win 696, options [nop,nop,TS val 3483540647 ecr 101206706], length 1378
10:31:42.957686 eth0 In IP 172.18.255.202.15443 > 10.10.0.15.36168: Flags [P.], seq 3577:5365, ack 4134, win 826, options [nop,nop,TS val 101207823 ecr 3483540647], length 1788
...
#
keast get svc -n istio-system istio-eastwestgateway
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
istio-eastwestgateway LoadBalancer 10.200.0.90 172.18.255.202 15021:32281/TCP,15443:30196/TCP,15012:32628/TCP,15017:32346/TCP 156m
2) east : catalog
# istio-proxy 에 tcp port 3000 에서 패킷 덤프에 출력 결과를 파일로 저장
keast exec -it -n istioinaction deploy/catalog -c istio-proxy -- sudo tcpdump -i any tcp port 3000 -w /var/lib/istio/data/dump.pcap
keast exec -it -n istioinaction deploy/catalog -c istio-proxy -- ls -l /var/lib/istio/data/
# 출력 결과 파일을 로컬로 다운로드
keast get pod -n istioinaction -l app=catalog -oname
pod/catalog-6cf4b97d-ff7lq
keast cp -n istioinaction -c istio-proxy catalog-6cf4b97d-ff7lq:var/lib/istio/data/dump.pcap ./dump.pcap

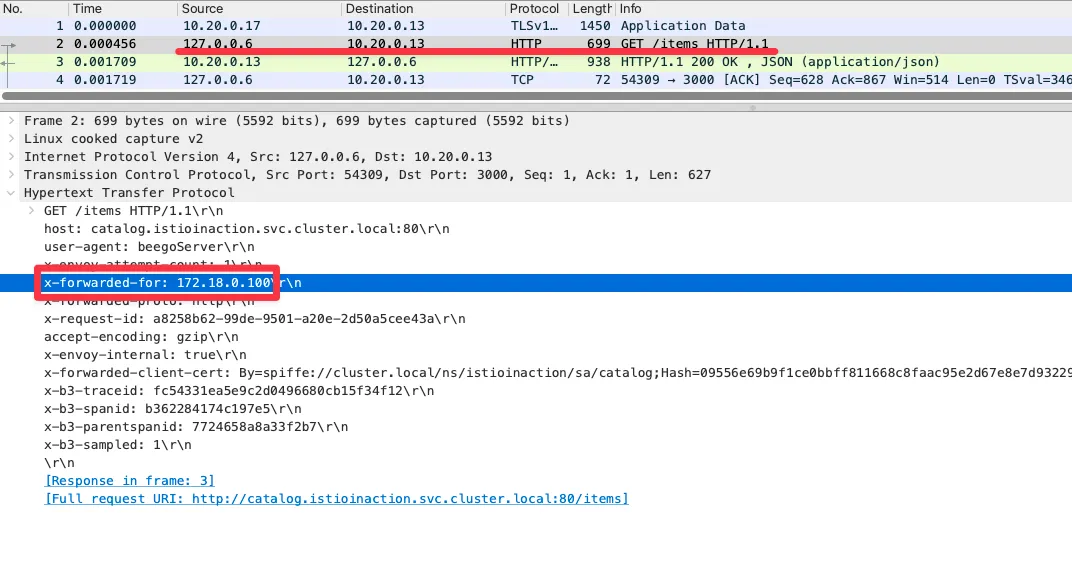

# 로컬로 다운 받은 파일을 wireshark 로 불러오기 : XFF 로 요청 Client IP 확인
wireshark dump.pcap

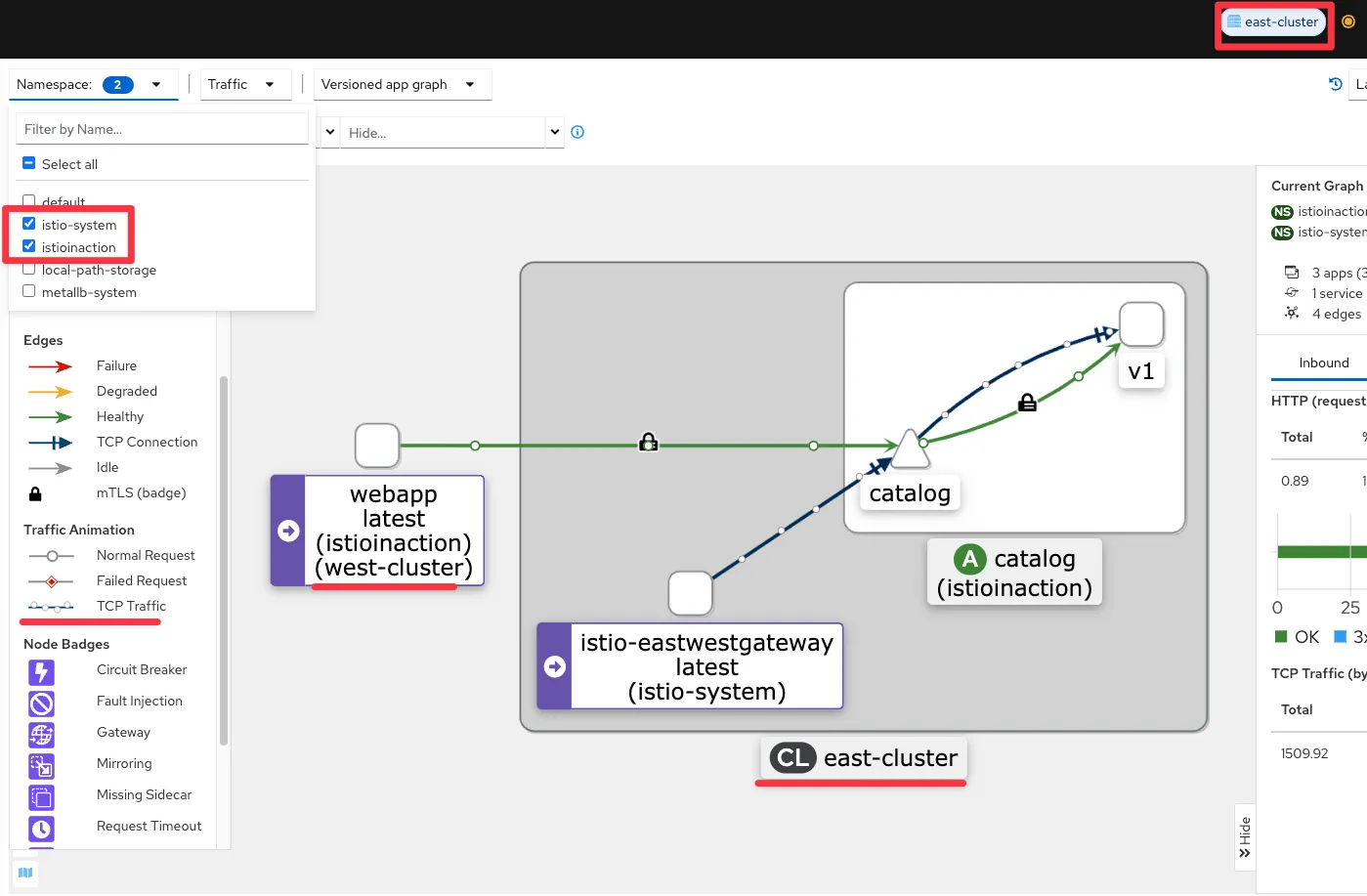

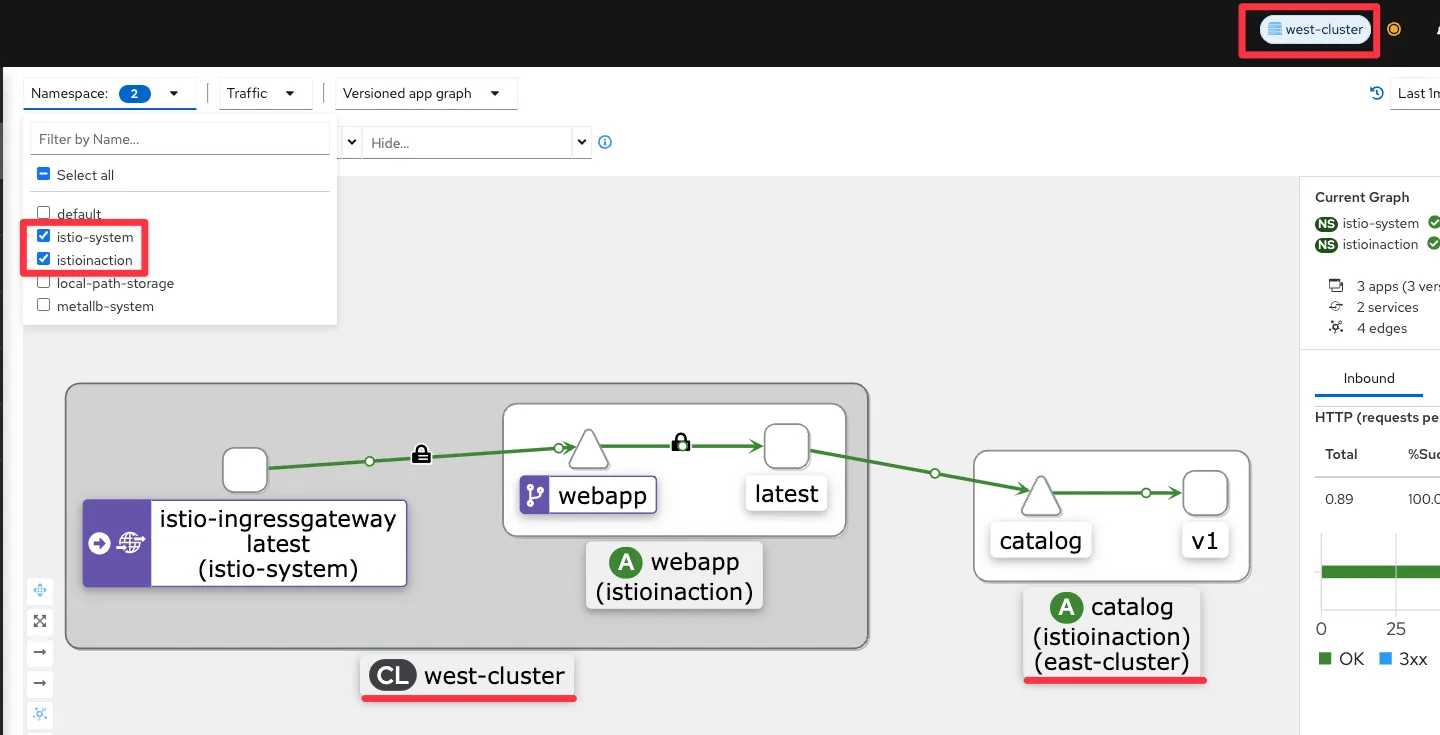

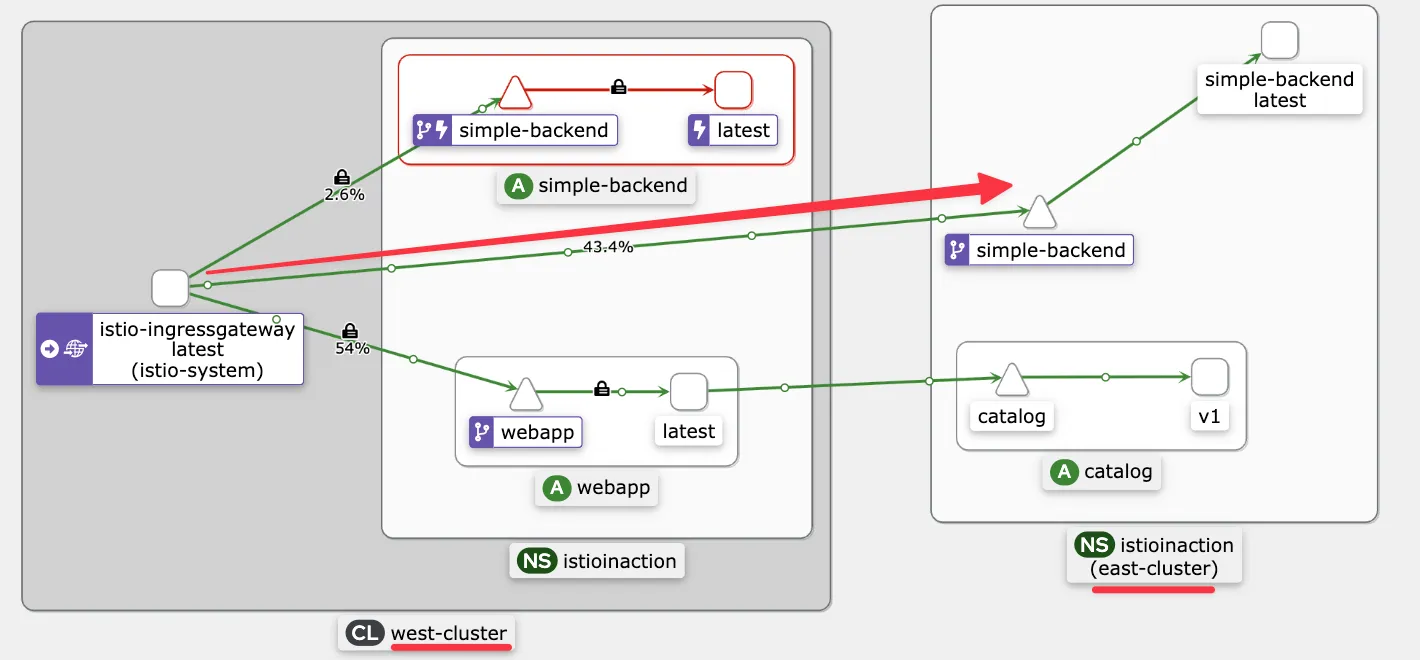

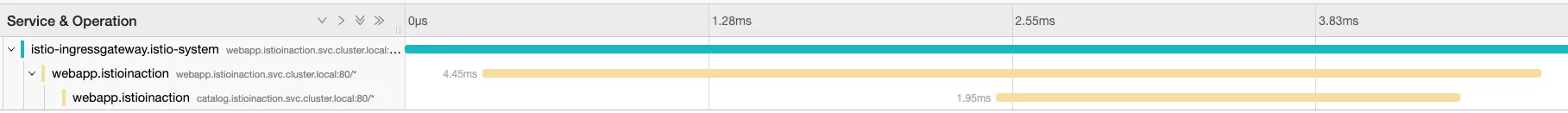

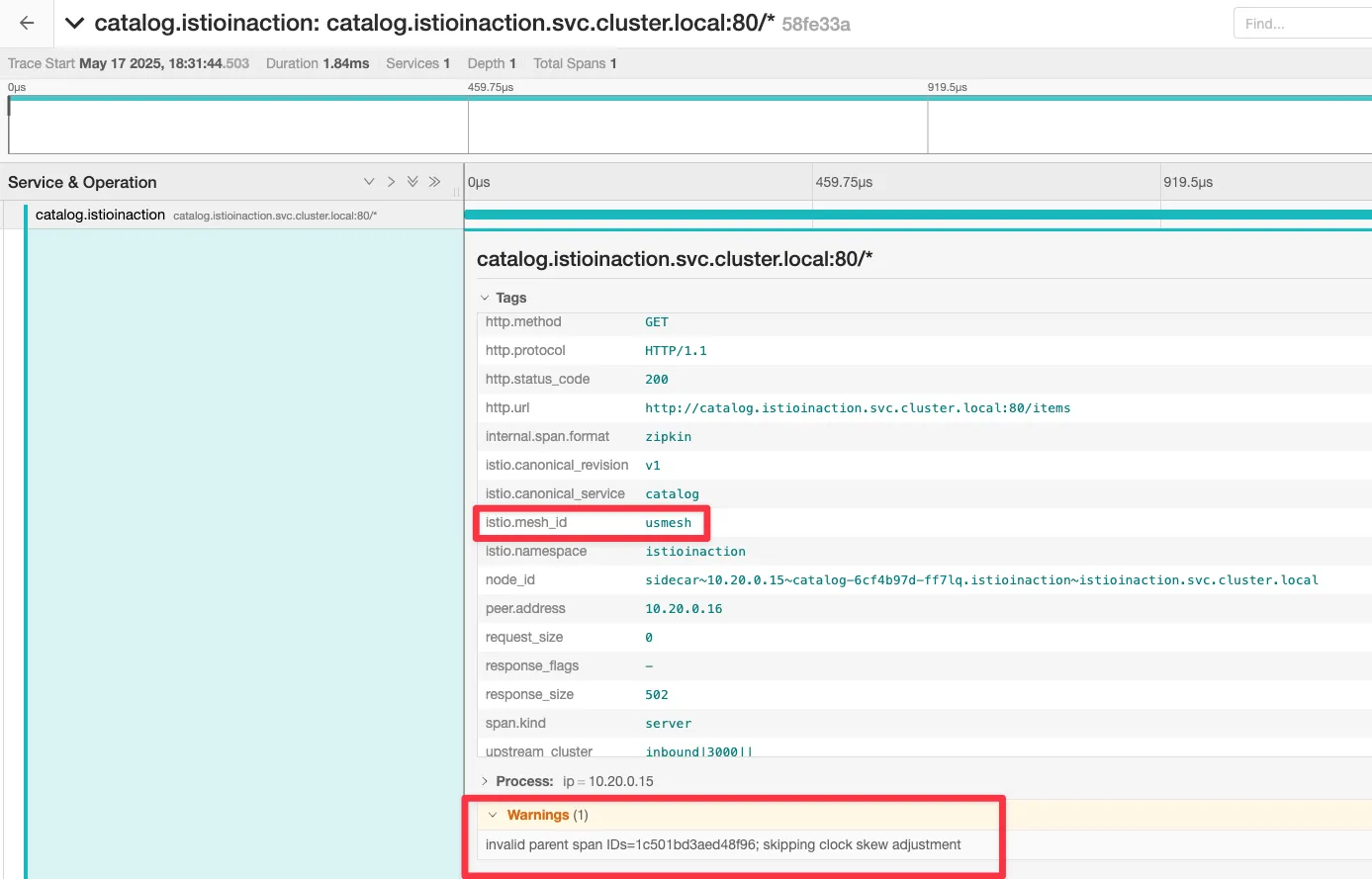

west의 인그레스 게이트웨이에 요청을 트리거하면 요청이 west-cluster 의 webapp 으로 라우팅됨을 알 수 있다.
그런 다음, 요청을 처리하는 east-cluster 의 catalog 워크로드로 해석된다.
이로써 다중 클러스터, 다중 네트워크, 다중 컨트롤 플레인 서비스 메시가 설정됐고 두 클러스터가 서로의 워크로드를 찾을 수 있음을 확인했다.
워크로드들은 east-west 게이트웨이를 통과 지점으로 사용해 상호 인증 커넥션을 시작한다.

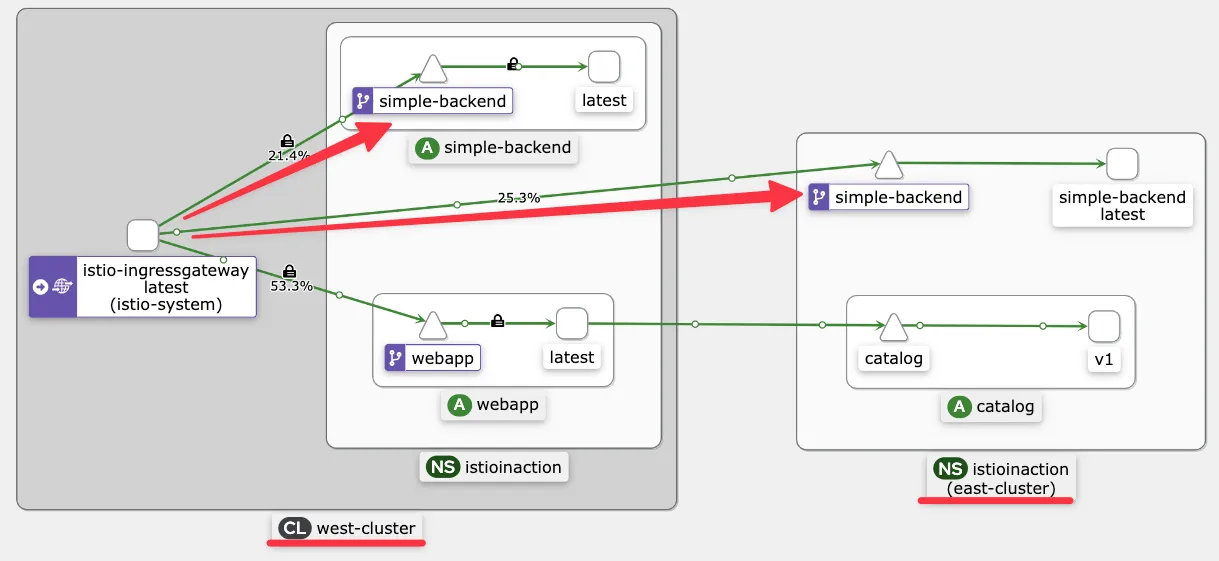

6장에서는 클러스터 지역 인식 로드 밸런싱을 살펴보겠다고 약속했다. In chapter 6, we promised to explore cross-cluster, locality-aware load balancing.
그리고 이제 다중 클러스터 서비스 메시가 있으니 그럴 준비가 됐다. 이를 시연하기 위해 2개의 샘플 서비스를 배포할 것이다.
이 서비스들은 워크로드가 실행 중인 클러스터의 이름을 반환하도록 설정돼 있다. 그러므로 요청을 처리하는 워크로드의 위치를 쉽게 확인할 수 있다. To demonstrate this, we’ll deploy two sample services, each of which is configured to return the name of the cluster in which the workload is running.
west-cluster 에 첫 번째 서비스를 배포해보자.Thus we can easily determine the locality of the workload that served the request.
#
tree ch12/locality-aware/west
ch12/locality-aware/west
├── simple-backend-deployment.yaml
├── simple-backend-dr.yaml
├── simple-backend-gw.yaml
├── simple-backend-svc.yaml
└── simple-backend-vs.yaml
# west-cluster 에 간단한 백엔드 디플로이먼트/서비스를 배포
cat ch12/locality-aware/west/simple-backend-deployment.yaml
...
- name: "MESSAGE"
value: "Hello from WEST"
...
cat ch12/locality-aware/west/simple-backend-svc.yaml
kwest apply -f ch12/locality-aware/west/simple-backend-deployment.yaml
kwest apply -f ch12/locality-aware/west/simple-backend-svc.yaml
kwest get deploy -n istioinaction simple-backend-west
kwest get svc,ep -n istioinaction simple-backend
# 트래픽을 허용하기 위해 Gateway, 게이트웨이에서 백엔드 워크로드로 트래픽을 라우팅하기 위해 VirtualService 적용
cat ch12/locality-aware/west/simple-backend-gw.yaml
cat ch12/locality-aware/west/simple-backend-vs.yaml
kwest apply -f ch12/locality-aware/west/simple-backend-gw.yaml
kwest apply -f ch12/locality-aware/west/simple-backend-vs.yaml
kwest get gw,vs,dr -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 7h15m
gateway.networking.istio.io/simple-backend-gateway 3m10s
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/simple-backend-vs-for-gateway ["simple-backend-gateway"] ["simple-backend.istioinaction.io"] 3m10s
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 7h15m
west-cluster의 서비스로 요청하고 클러스터 이름을 반환하는지 확인하자.
# west-cluster의 서비스로 요청하고 클러스터 이름을 반환하는지 확인
EXT_IP=$(kwest -n istio-system get svc istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body"
docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP
{
"name": "simple-backend-west",
"uri": "/",
"type": "HTTP",
"ip_addresses": [
"10.10.0.17"
],
"start_time": "2025-05-17T14:48:43.973591",
"end_time": "2025-05-17T14:48:44.124935",
"duration": "151.346ms",
"body": "Hello from WEST",
"code": 200
}
# 신규 터미널 : 반복 접속
alias kwest='kubectl --kubeconfig=./west-kubeconfig'
EXT_IP=$(kwest -n istio-system get svc istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
while true; do docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
이제 east-cluster 에 서비스를 배포하자.
#
tree ch12/locality-aware/east
ch12/locality-aware/east
├── simple-backend-deployment.yaml
└── simple-backend-svc.yaml
# east-cluster 에 서비스를 배포
cat ch12/locality-aware/east/simple-backend-deployment.yaml
...
- name: "MESSAGE"
value: "Hello from EAST"
...
cat ch12/locality-aware/east/simple-backend-svc.yaml
keast apply -f ch12/locality-aware/east/simple-backend-deployment.yaml
keast apply -f ch12/locality-aware/east/simple-backend-svc.yaml
keast get deploy -n istioinaction simple-backend-east
keast get svc,ep -n istioinaction simple-backend
양쪽 클러스터에서 서비스가 실행되면서 인그레스 게이트웨이에 엔드포인트가 설정돼 요청이 양쪽으로 분산된다 (그림 12.17 참조)
kiali : west, east
west-Clustereast-Cluster
☞ 기본적으로, 이스티오는 라운드 로빈 알고리듬으로 워크로드 간에 로드 밸런싱한다. 그러므로 트래픽은 고르게 분산된다.
# 10회 요청 후 확인
for i in {1..10}; do docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body" ; echo ; done
for i in {1..10}; do docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body" ; echo ; done | sort | uniq -c
4 "Hello from EAST"
6 "Hello from WEST"
# 정보 확인
kwest get svc,ep -n istioinaction simple-backend
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/simple-backend ClusterIP 10.100.0.156 <none> 80/TCP 37m
NAME ENDPOINTS AGE
endpoints/simple-backend 10.10.0.17:8080 37m # k8s service 에 endpoint 에는 west 에 파드 ip만 출력
#
for i in listener route cluster endpoint; do echo ">> k8s cluster : west - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
>> k8s cluster : west - istio-config listener <<
ADDRESS PORT MATCH DESTINATION
0.0.0.0 8080 ALL Route: http.8080
...
>> k8s cluster : west - istio-config route <<
NAME DOMAINS MATCH VIRTUAL SERVICE
http.8080 simple-backend.istioinaction.io /* simple-backend-vs-for-gateway.istioinaction
...
>> k8s cluster : west - istio-config cluster <<
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
simple-backend.istioinaction.svc.cluster.local 80 - outbound EDS
...
>> k8s cluster : west - istio-config endpoint <<
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.17:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
...
#
iwest proxy-config listener deploy/istio-ingressgateway.istio-system
iwest proxy-config listener deploy/istio-ingressgateway.istio-system --port 8080 -o json
iwest proxy-config route deploy/istio-ingressgateway.istio-system
iwest proxy-config route deploy/istio-ingressgateway.istio-system --name http.8080
iwest proxy-config route deploy/istio-ingressgateway.istio-system --name http.8080 -o json
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn simple-backend.istioinaction.svc.cluster.local -o json
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep simple
10.10.0.17:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
[
{
"name": "outbound|80||simple-backend.istioinaction.svc.cluster.local",
"addedViaApi": true,
"hostStatuses": [
{
"address": {
"socketAddress": {
"address": "10.10.0.17",
"portValue": 8080
}
"weight": 1,
"locality": {}
...
{
"address": {
"socketAddress": {
"address": "172.18.255.202",
"portValue": 15443
}
"weight": 1,
"locality": {}
...
좋다! 그러나 워크로드가 트래픽을 라우팅할 때 자신의 지역 내 워크로드를 우선하도록 지역 인식 로드 밸런싱을 사용하면 성능을 더 개선할 수 있다. However, performance can be improved further using locality-aware load balancing so workloads prioritize routing traffic to workloads within their locality.
앞선 장들에서 클라우드 프로바이더가 지역성 정보를 노드에 레이블로 추가한다는 점을 언급한 바 있다. We mentioned in previous chapters that cloud providers add the locality information into nodes as labels.
이스티오는 레이블을 추출한 이 정보를 사용해 워크로드의 지역을 설정한다. Istio uses this information retrieved from the labels to configure the locality of workloads.
▶ 클러스터 간 지역 인식 라우팅 검증하기VERIFYING LOCALITY-AWARE ROUTING ACROSS CLUSTERS
간단한 백엔드 디플로이먼트가 실패하는 상황을 시뮬레이션하려면, 환경 변수 ERROR_RATE값을 1로 설정해 요청이 실패하게 만들자.
시간이 조금 지나면, 이상값 감지가 호스트가 비정상임을 감지하고 트래픽을 우선순위가 두 번째인 east-cluster 워크로드로 라우팅한다.
# 신규 터미널 : 반복 접속 해두기
while true; do docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
...
"Hello from WEST"
2025-05-18 09:31:21
"Hello from EAST" # failover 시점
2025-05-18 09:31:23
...
#
kwest -n istioinaction set env deploy simple-backend-west ERROR_RATE='1'
kwest exec -it -n istioinaction deploy/simple-backend-west -- env | grep ERROR
ERROR_RATE=1
#
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.21:8080 HEALTHY FAILED outbound|80||simple-backend.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
이 결과는 클러스터 간 장애 극복이 작동함을 보여준다.
클러스터 간 트래픽은 상대 클러스터의 east-west 게이트웨이를 통과하며 SNI 통과로 처리된다는 것을 알 수 있다. As seen in this detailed walkthrough, cross-cluster traffic traverses the opposite cluster’s east-west gateway and is treated as an SNI passthrough.
이는 원격 클러스터에 도달한 트래픽의 로드 밸런싱에 영향을 미친다. This has implications for load balancing once traffic reaches the remote cluster.
이 호출은 SNI/TCP 커넥션이라 게이트웨이가 TLS 커넥션을 종료하지 않으므로, east-west 게이트웨이는 커넥션을 그대로 백엔드 서비스에 전달할 수 밖에 없다. Since this call is an SNI/TCP connection and the gateway does not terminate the TLS connection, the east-west gateway can only forward the connection as is to the backend service.
이렇게 되면 커넥션이 east-west 게이트웨이에서 백엔드 서비스까지 이어지기 때문에 요청 단위로 로드 밸런싱되지 않는다. This opens a connection from the east-west gateway to the backend service and does not have request-level load-balancing capabilities.
그러므로 클러스터 사이의 장애 극복이나 로드 밸런싱에서는, 클라이언트의 관점으로는 부하 분산이나 장애 극복이 수행되지만 트래픽이 원격 클러스터의 모든 인스턴스 사이에서 반드시 균등하게 분산되는 것은 아니다. Thus, on failover or load balancing across multiple clusters, the load is balanced or failed over from the client’s point of view but not necessarily balanced evenly across all instances on the remote cluster.
그렇게 하기 위한 정책을 정의해 ch12/security/allow-only-ingress-policy.yaml 파일에 저장해뒀다. 이를 east-cluster 에 적용하자.
# 적용 전에 west-cluster 서비스를 제거해서 east 에서만 트래픽을 처리하게 하자 >> 이미 위에서 장애 상황이라 안해도 되긴함
kwest delete deploy simple-backend-west -n istioinaction
#
cat ch12/security/allow-only-ingress-policy.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "AuthorizationPolicy"
metadata:
name: "allow-only-ingress"
namespace: istioinaction
spec:
selector:
matchLabels:
app: simple-backend
rules:
- from:
- source:
principals: ["cluster.local/ns/istio-system/sa/istio-ingressgateway-service-account"]
keast apply -f ch12/security/allow-only-ingress-policy.yaml
keast get authorizationpolicy -A
업데이트가 전파되고 나면, west-cluster 의 워크로드에서 요청을 만들어 정책을 시험해보자. 이를 위해 임시 파드를 실행한다.
#
kwest run netshoot -n istioinaction --rm -it --image=nicolaka/netshoot -- zsh
-----------------------------------
#
curl -s webapp.istioinaction/api/catalog
# 직접 요청하면 실패!
curl -s simple-backend.istioinaction.svc.cluster.local
RBAC: access denied
# istio-ingressgateway 로 요청하면 성공!
curl -s -H "Host: simple-backend.istioinaction.io" http://istio-ingressgateway.istio-system
...
# kiali 등 확인을 위해 반복 접속 실행
watch curl -s simple-backend.istioinaction.svc.cluster.local
watch 'curl -s -H "Host: simple-backend.istioinaction.io" http://istio-ingressgateway.istio-system'
exit
-----------------------------------
정책이 인그레스 게이트웨이에서 들어온 트래픽을 허용한 것을 볼 수 있다.
이는 워크로드가 클러스터 간에 상호 인증해서 정책이 ID 인증서에 인코딩된 인증 데이터를 접근 제어에 사용할 수 있음을 보여준다.
로드 밸런싱, 지역 인식 라우팅, 클러스터 간 장애 극복, 상호 인증 트래픽, 접근 제어에 대한 우리의 모든 예제는 다중 클러스터 서비스 메시에서의 워크로드가 실행 중인 클러스터가 어디든 상관없이 이스티오의 모든 기능을 사용할 수 있음을 보여준다. 그리고 설정을 따로 더 하지 않아도 그럴 수 있다.
바라건데, 이번 장이 이스티오가 조직 내에서 어떻게 확장하는지, 어떻게 여러 클러스터를 단일 메시로 통합하는지, 여러 조직에게 그것이 왜 중요한지를 충분히 보여줬길 바란다.
다름장에서는 가상머신을 서비스 메시로 통합해본다. 이는 레거시 워크로드를 운영해야 하는 성숙한 기업에게 아주 가치 있는 기능이다.
이스티오는 단일 컨트롤 플레인(기본-원격), 복제된 컨트롤 플레인(기본-기본), 외부 컨트롤 플레인이라는 세 가지 다중 서비스 메시 배포 모델을 지원한다.Istio supports three multi-cluster service mesh deployment models: single control plane (primary-remote), replicated control planes (primary-primary), and external control plane.
istio-system 네임스페이스에 중간 인증서를 설치해 플러그인 CA 인증서를 사용하면 클러스터 간에 공통 신뢰를 구축할 수 있다.We can establish common trust across clusters using plug-in CA certificates by installing intermediate certificates in the istio-system namespace.
복제된 컨트롤 플레인 배포 모델에서 클러스터 간 워크로드를 찾는 방법은 원격 클러스터의 서비스 어카운트를 ID로 사용하고 시크릿으로 서비스 어카운트 토큰을 상대편 클러스터에서 사용할 수 있게 하는 것이다. Cross-cluster workloads are discovered in replicated control-plane deployment models using service accounts as an identity in the remote cluster and making the service account token available to the opposite cluster as a secret.
east-west 게이트웨이를 사용해 다중 네트워크 서비스 메시의 네트워크를 연결할 수 있다. sni-dnat 라우터 모드는 클러스터 간 트래픽을 세밀한 방식으로 라우팅하도록 SNI 클러스터를 설정한다. We can bridge the networks of multi-network service meshes using east-west gateways. The sni-dnat router mode configures SNI clusters to route crosscluster traffic in a fine-grained manner.
east-west 게이트웨이는 트래픽을 자동으로 통과시키고 자동으로 설정된 SNI 클러스터를 바탕으로 라우팅하도록 설정할 수 있다. The east-west gateway can be configured to auto passthrough traffic and route based on the automatically configured SNI clusters.
이스티오의 기능은 클러스터 간에도 단일 클러스터일 때와 같은 방식으로 동작한다. Istio’s capabilities work across clusters in the same way they do within a cluster.
[ 실습 후 kind 삭제 ]
kind delete cluster --name west && kind delete cluster --name east && docker rm -f mypc
14장 이스티오의 요청 처리 기능 확장하기
☞ This chapter coversExtending Istio on the request path

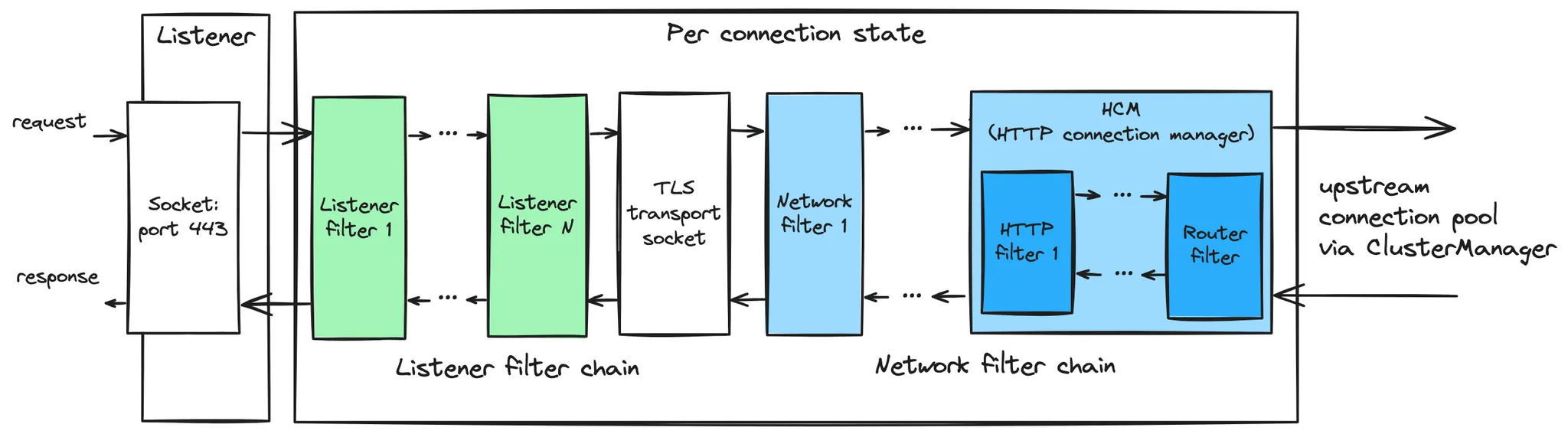

A TCP connection from downstream is accepted by an Envoy listener running on a worker thread.
The listener filter chain is created and runs. It can provide SNI and other pre-TLS info. Once completed, the listener will match a network filter chain. Each listener may have multiple filter chains which match on some combination of destination IP CIDR range, SNI, ALPN, source ports, etc. A transport socket, in our case the TLS transport socket, is associated with this filter chain.
On network reads, the TLS transport socket decrypts the data read from the TCP connection to a decrypted data stream for further processing.
The network filter chain is created and runs. The most important filter for HTTP is the HTTP connection manager, which is the last network filter in the chain.
The HTTP/2 codec in HTTP connection manager deframes and demultiplexes the decrypted data stream from the TLS connection to a number of independent streams. Each stream handles a single request and response.
For each HTTP stream, an Downstream HTTP filter chain is created and runs. The request first passes through CustomFilter which may read and modify the request. The most important HTTP filter is the router filter which sits at the end of the HTTP filter chain. When decodeHeaders is invoked on the router filter, the route is selected and a cluster is picked. The request headers on the stream are forwarded to an upstream endpoint in that cluster. The router filter obtains an HTTP connection pool from the cluster manager for the matched cluster to do this.

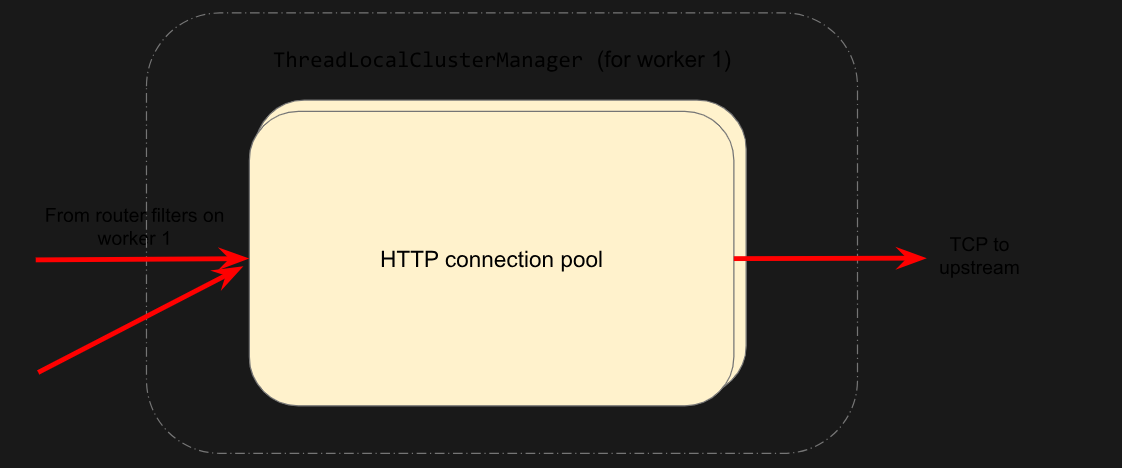

Cluster specific load balancing is performed to find an endpoint. The cluster’s circuit breakers are checked to determine if a new stream is allowed. A new connection to the endpoint is created if the endpoint’s connection pool is empty or lacks capacity.
For each stream an Upstream HTTP filter chain is created and runs. By default this only includes the CodecFilter, sending data to the appropriate codec, but if the cluster is configured with an upstream HTTP filter chain, that filter chain will be created and run on each stream, which includes creating and running separate filter chains for retries and shadowed requests.
The upstream endpoint connection’s HTTP/2 codec multiplexes and frames the request’s stream with any other streams going to that upstream over a single TCP connection.
The upstream endpoint connection’s TLS transport socket encrypts these bytes and writes them to a TCP socket for the upstream connection.
The request, consisting of headers, and optional body and trailers, is proxied upstream, and the response is proxied downstream. The response passes through the HTTP filters in the opposite order from the request, starting at the codec filter, traversing any upstream HTTP filters, then going through the router filter and passing through CustomFilter, before being sent downstream.
If independent half-close is enabled the stream is destroyed after both request and response are complete (END_STREAM for the HTTP/2 stream is observed in both directions) AND response has success (2xx) status code. Otherwise the stream is destroyed when the response is complete, even if the request has not yet completed. Post-request processing will update stats, write to the access log and finalize trace spans.

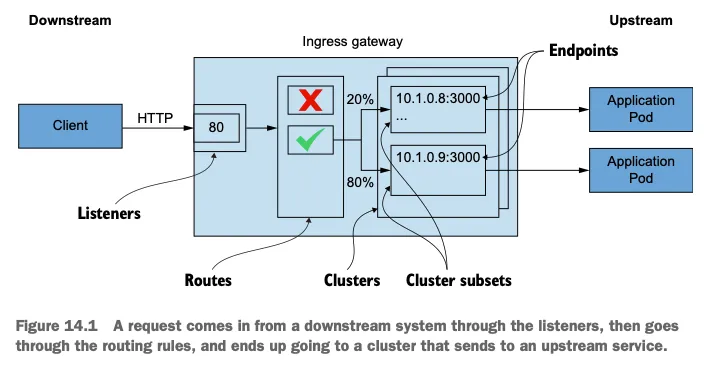

여기서는 리스너와, 필터 및 필터 체인을 사용해 리스너 모델을 확장하는 방법에 중점을 둔다.
엔보이의 리스너는 네트워킹 인터페이스에 포트를 열고 들어오는 트래픽 수신을 시작하는 방법이다. A listener in Envoy is a way to open a port on a networking interface and start listening to incoming traffic.
궁극적으로 엔보이는 네트워크 커넥션에서 바이트를 가져와 어떤 방식으로 처리하는 3계층과 4계층 (L3/L4) 프록시다. Envoy is ultimately a layer 3 and layer 4 (L3/L4) proxy that takes bytes off a network connection and processes them in some way.
이것이 아키텍처의 첫 번째 중요 부분인 필터로 이어진다. This brings us to the first important part of the architecture: the filter.

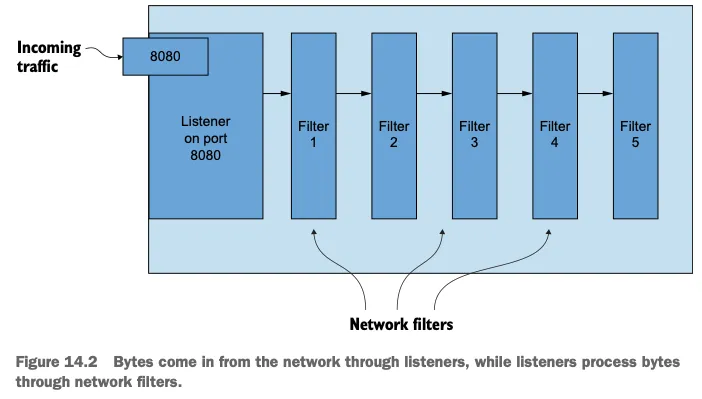

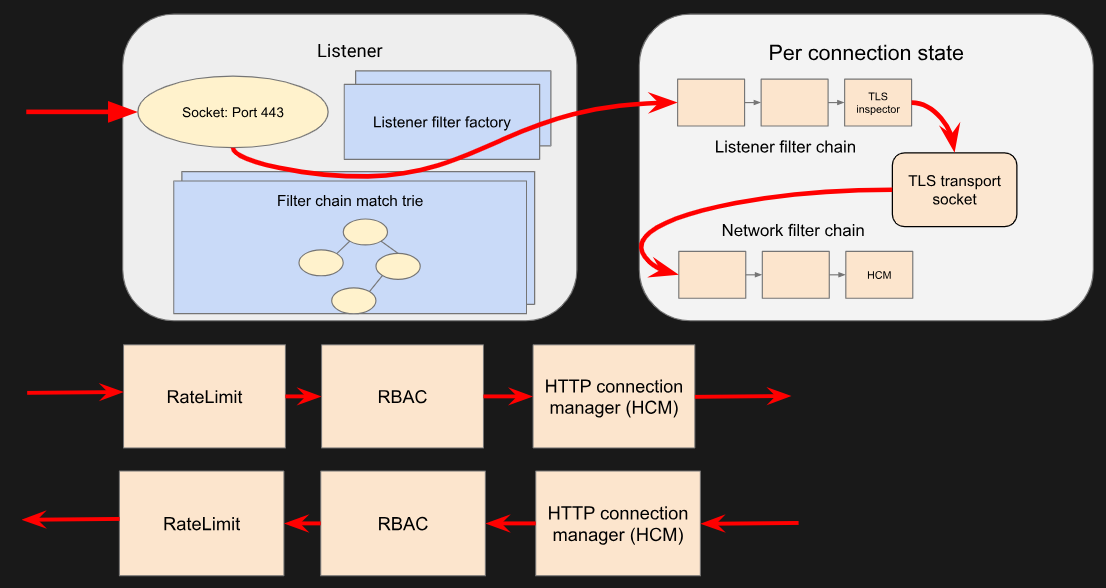

리스너는 네트워크 스트림에서 바이트를 읽어들인 후 그림 14.2와 같이 다양한 필터 혹은 기능 단계들을 거쳐 처리한다. A listener reads bytes off the networking stream and processes them through various filters or stages of functionality.
엔보이에서 가장 기본적인 필터는 네트워크 필터로, 바이트 스트림에서 인코딩/디코딩 작업을 한다. Envoy’s most basic filters are network filters, which operate on a stream of bytes for either encoding or decoding.
스트림에서 필터가 둘 이상 순서대로 동작하도록 설정할 수 있는데, 이를 필터 체인이라고 부른다. 필터 체인을 사용하면 프록시의 기능을 구현할 수 있다. You can configure more than one filter to operate on the stream in a sequence called a filter chain, and these chains can be used to implement the functionality of the proxy.
예를 들어, 엔보이에는 대표적으로 다음과 같은 프로토콜용 네트워크 필터가 있다. network filters for the following protocols
MongoDB
Redis
Thrift
Kafka
HTTP Connection Manager (HCM)

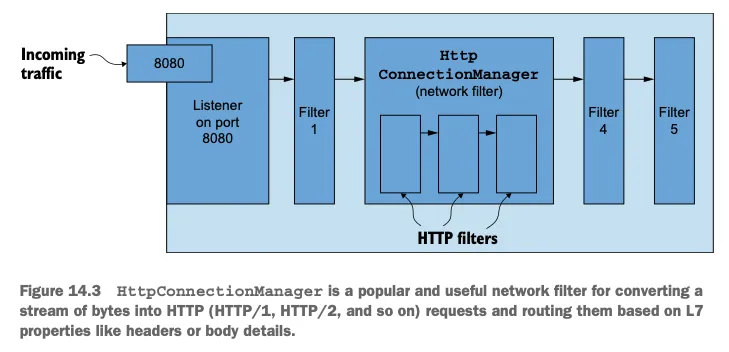

가장 많이 사용하는 네트워크 필터 중 하나가 HttpConnectionManager이다.
이 필터는 바이트 스트림을 HTTP 기반 프로토콜(즉, HTTP 1.1, HTTP 2, gRPC, 최근에는 HTTP 3 등)의 HTTP 헤더, 바디, 트레일러로 변환하는 것에 관한 세부 사항을 추상화하는 역할을 하며, 그림 14.3에서 볼 수 있다. This filter is responsible for abstracting away the details of converting a stream of bytes into HTTP headers, body, and trailers for HTTP-based protocols (that is, HTTP 1.1, HTTP 2, gRPC, and recently HTTP 3, and so on) and is shown in figure 14.3.
HCM은 바이트 스트림을 HTTP 요청으로 변환하고, 이를 헤더나 바디 세부 정보 같은 L7 속성을 바탕으로 라우팅
HttpConnectionManager는 HTTP 요청을 처리할 뿐 아니라 헤더,경로 접두사 path prefix 등 요청 속성을 바탕으로 한 요청 라우팅, 액세스 로깅, 헤더 조작도 처리한다.

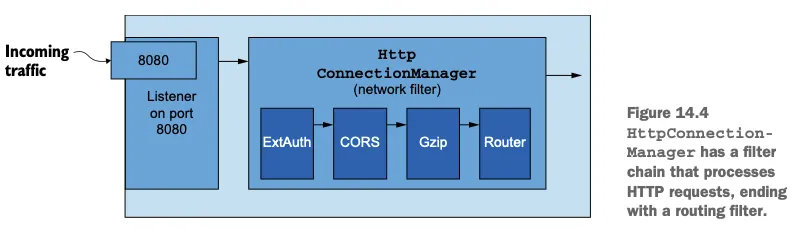

또 HCM에는 필터 기반 아키텍처가 있어 HTTP 요청에서 동작하는 HTTP 필터를 순서대로 또는 연쇄로 설정하거나 구축할 수 있다. The HCM also has a filter-based architecture that allows you to build or configure HTTP filters into a sequence or chain of filters that operate on an HTTP request.
HTTP 요청 하나에서 HTTP 필터가 순서대로 동작하도록 설정할 수 있다. HTTP filters can be configured in a sequence to operate on an HTTP request.
HTTP 필터들은 요청을 업스트림 클러스터로 보내는 터미널 필터로 끝나야 한다. The HTTP filters mustend in a terminal filter that sends the request to an upstream cluster.
이를 담당하는 HTTP 필터는 라우터 필터로 그림 14.14에 표시돼 있다. The HTTP filter responsible for this is the router filter, shown in figure 14.4.
라우터 필터는 요청을 적절한 업스트림 클러스터를 찾아 전달하며, 이때 타임아웃과 재시도 파라미터를 설정할 수 있다 - Docs The router filter matches requests to upstream clusters with configurable timeout and retry parameters.
또한 사용자는 엔보이의 핵심 코드를 변경하지 않고도 자신만의 필터를 직접 작성하고 프록시 위에 얹어 계층화할 수 있다. Users can also write their own filters and layer them on top of the proxy without having to change any of Envoy’s core code.
예를 들어, 이스티오의 프록시는 데이터 플레인용으로 엔보이 위에 필터를 추가해 커스텀 엔보이를 빌드한다. For example, Istio’s proxy adds filters on top of Envoy and builds a custom Envoy for its data plane.
그렇지만 이렇게 커스텀 엔보이 프록시 빌드를 도입하면, 유지 보수할 것이 많아질 수 있고 개발자가 C++를 사용해야 한다. However, this introduces a custom Envoy proxy build that can be a lot to maintain and require developers to use C++.
자신만의 필터를 C++로 작성해 프록시에 내장할 수 있지만, 이와 관련된 내용은 이 책의 범위를 벗어난다.
필터 작성 등과 같이 엔보이 바이너리 자체에 변경 사항을 컴파일하지 않고도 엔보이의 HTTP 기능을 확장하는 방법이 있는데, 이 경우 다음 HTTP 필터들을 사용한다. There are ways to extend Envoy’s HTTP capabilities, including writing filters, without compiling changes into the Envoy binary itself, by using the following HTTP filters:
외부 처리 External processing

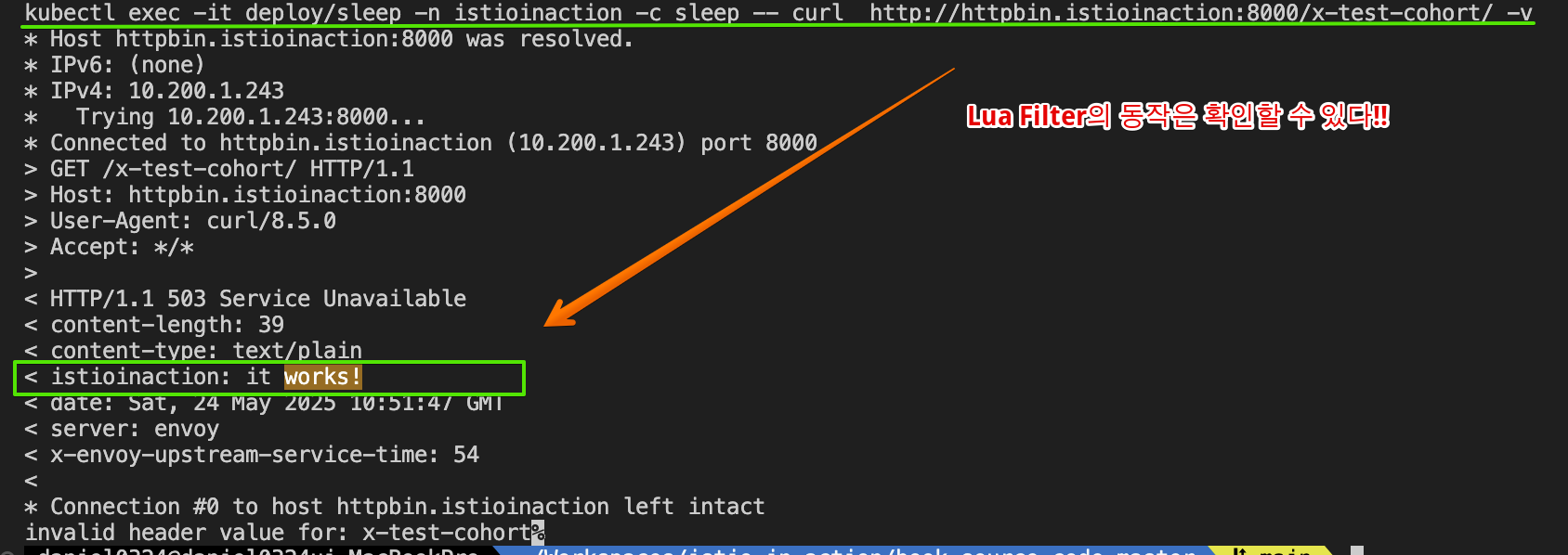

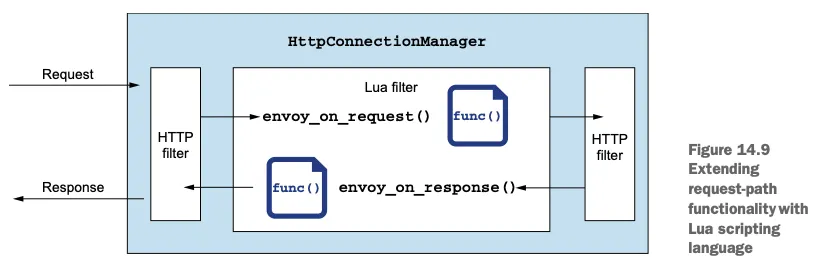

루아 Lua

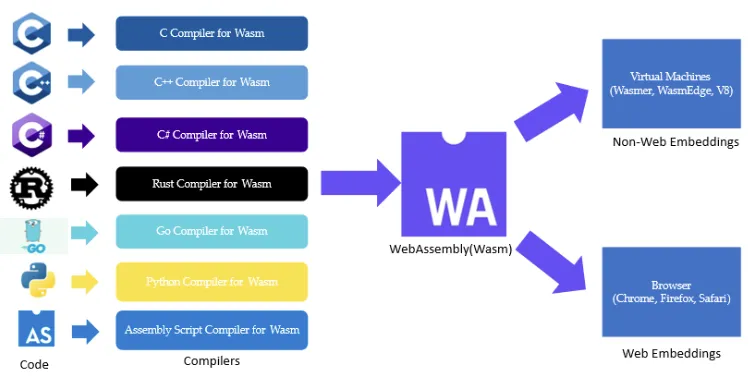

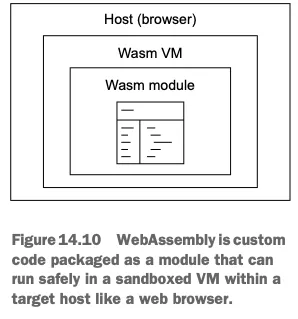

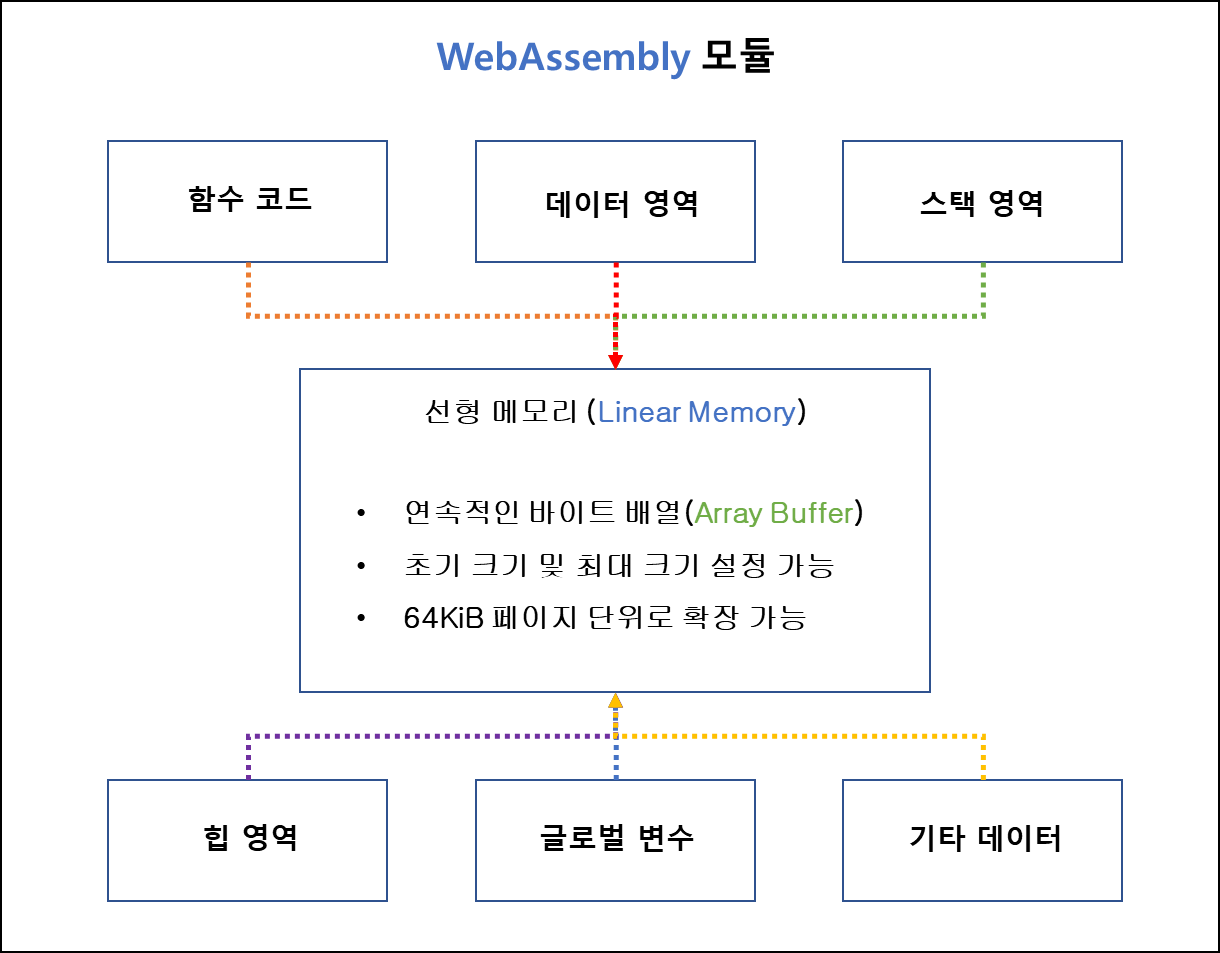

웹어셈블리 Wasm (WebAssembly)
이런 필터를 사용하면 외부 서비스를 호출하도록 설정하거나, 루아 스크립트를 실행하거나, 커스텀 코드를 실행해 HTTP 요청이나 응답을 처리할 때 HCM의 기능을 강화할 수 있다. With these filters, you can configure calls out to an external service, run a Lua script, or run custom code to enhance the capabilities of the HCM when processing HTTP requests or responses.

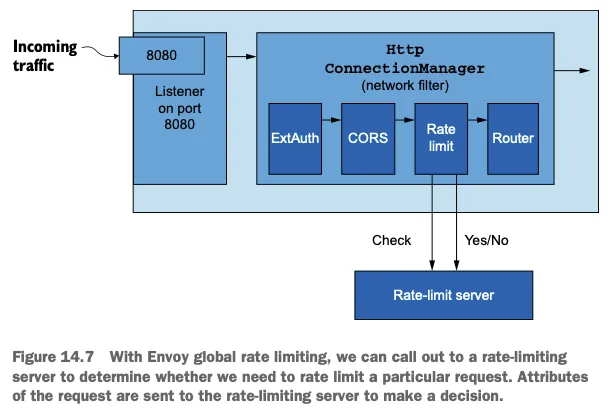

외부 서비스를 호출해 처리하는 부분에 대해 이야기할 때는 속도 제한 필터를 중점을 두겠다. For calling an external service for processing, we’ll focus on the rate-limiting filter.
또한 9장에서 다룬 것처럼 외부 인가를 요청할 수도 있다.
☞ 엔보이에는 범용 처리 목적으로 외부 서비스를 호출하기 위한 외부 처리 필터가 있다. 이 필터는 코드베이스에 존재하기는 하지만, 저술 시점에는 아무것도 하지 않는다. 우리는 전역 속도 제한 필터를 사용하는 등 외부 서비스를 호출하는 다른 방법에 초점을 맞춘다.
14.1.3 이스티오의 데이터 플레인 커스터마이징하기Customizing Istio’s data plane
#
git clone https://github.com/AcornPublishing/istio-in-action
cd istio-in-action/book-source-code-master
pwd # 각자 자신의 pwd 경로
code .
# 아래 extramounts 생략 시, myk8s-control-plane 컨테이너 sh/bash 진입 후 직접 git clone 가능
kind create cluster --name myk8s --image kindest/node:v1.23.17 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000 # Sample Application (istio-ingrssgateway) HTTP
hostPort: 30000
- containerPort: 30001 # Prometheus
hostPort: 30001
- containerPort: 30002 # Grafana
hostPort: 30002
- containerPort: 30003 # Kiali
hostPort: 30003
- containerPort: 30004 # Tracing
hostPort: 30004
- containerPort: 30005 # Sample Application (istio-ingrssgateway) HTTPS
hostPort: 30005
- containerPort: 30006 # TCP Route
hostPort: 30006
- containerPort: 30007 # kube-ops-view
hostPort: 30007
extraMounts: # 해당 부분 생략 가능
- hostPath: /Users/daniel0324/Workspaces/istio-in-action/book-source-code-master # 각자 자신의 pwd 경로로 설정
containerPath: /istiobook
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.200.0.0/22
EOF
# 설치 확인
docker ps
# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# (옵션) kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30007 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view
## kube-ops-view 접속 URL 확인
open "http://localhost:30007/#scale=1.5"
open "http://localhost:30007/#scale=1.3"
# (옵션) metrics-server
helm repo add metrics-server https://kubernetes-sigs.github.io/metrics-server/
helm install metrics-server metrics-server/metrics-server --set 'args[0]=--kubelet-insecure-tls' -n kube-system
kubectl get all -n kube-system -l app.kubernetes.io/instance=metrics-server
kind docker network 에 테스트용 PC(실제로는 컨테이너) 배포
# kind 설치 시 kind 이름의 도커 브리지가 생성된다 : 172.18.0.0/16 대역
docker network ls
docker inspect kind
# mypc 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 지정 없이 혹은 지정 해서 사용
docker run -d --rm --name mypc --network kind --ip 172.18.0.100 nicolaka/netshoot sleep infinity # IP 지정 실행 시
혹은 IP 지정 실행 시 에러 발생 시 아래 처럼 IP 지정 없이 실행
docker run -d --rm --name mypc --network kind nicolaka/netshoot sleep infinity # IP 지정 없이 실행 시
docker ps
# kind network 중 컨테이너(노드) IP(대역) 확인
docker ps -q | xargs docker inspect --format '{{.Name}} {{.NetworkSettings.Networks.kind.IPAddress}}'
/mypc 172.18.0.100
/myk8s-control-plane 172.18.0.2
# 동일한 docker network(kind) 내부에서 컨테이너 이름 기반 도메인 통신 가능 확인!
docker exec -it mypc ping -c 1 172.18.0.2
docker exec -it mypc ping -c 1 myk8s-control-plane
docker exec -it myk8s-control-plane ping -c 1 mypc
이스티오의 데이터 플레인을 확장하는 첫 번째 단계는 엔보이의 기존 필터가 우리가 찾고 있는 확장 유형을 달성하는 데 충분하지 파악하는 것이다. The first step in extending Istio’s data plane is to figure out whether an existing filter in Envoy is sufficient to accomplish the type of extension we’re looking for.
필터가 존재하는 경우, EnvoyFilter 리소스를 사용해 이스티오의 데이터 플레인을 직접 설정할 수 있다. If one exists, we can use the EnvoyFilter resource to directly configure Istio’s data plane.
이스티오의 API는 일반적으로 특정 네트워크나 보안 시나리오에 초점을 맞춰 기저 underlying 엔보이의 설정을 추상화한다.Istio’s APIs generally abstract away the underlyingEnvoy configuration, focusing on specific networking or security scenarios.
VirtualService, DestinationRule, and AuthorizationPolicy 같은 리소스는 모두 결국 엔보이 설정으로 변환되며, 필터 체인에서 특정 HTTP 필터를 설정하기도 한다. Resources like VirtualService, DestinationRule, and AuthorizationPolicy all end up getting translated to an Envoy configuration and potentially configure specific HTTP filters in a filter chain.
이스티오는 기저 엔보이에서 할 수 있는 모든 필터나 설정을 노출하려고 시도하지 않으며, 따라서 엔보이를 직접 설정해야 하는 상황이 있을 수 있다. Istio does not try to expose every possible filter or configuration for the underlying Envoy proxy, and there may be cases where we need to configure Envoy directly.
이스티오의 EnvoyFilter 리소스는 이스티오의 고수준 API에서 노출하지 않는 엔보이의 일부를 설정하거나 조정해야 하는 고급 사용 사례를 위한 것이다. Istio’s EnvoyFilter resource is intended for advanced use cases where a user needs to either tweak or configure a portion of Envoy not exposed by Istio’s higher-level APIs.
이 리소스는 엔보이의 거의 모든 것을 설정할 수 있으며(일부 제한 있음) 리스너, 루트, 클러스터, 필터가 포함된다. This resource can configure just about anything (with some limitations) in Envoy, including listeners, routes, clusters, and filters.
EnvoyFilter 리소스는 이스티오의 고급 사용자용이며 비상 수단이다. The EnvoyFilter resource is intended for advanced usage of Istio and is a 'break glass' solution.
기저 엔보이 API는 이스티오 버전 간에 언제든 달라질 수 있으니, 배포하는 모든 EnvoyFilter 의 유효성을 반드시 확인해야 한다. The underlying Envoy API may change at any time between releases of Istio, so be sure to validate any EnvoyFilter you deploy.
이전 버전과의 호환성은 어떤 것도 가정해서는 안 된다. 이 API를 잘못 설정하면 이스티오 데이터 플레인 전체가 멈출 수도 있다. Do not assume any backward compatibility here. Bad configuration with this API can potentially take down the entire Istio data plane.
▶ 예제를 통해 Istio Filter 의 동작원리에 대해 이해해 보도록 하자!! ( 실습 ~ )
#

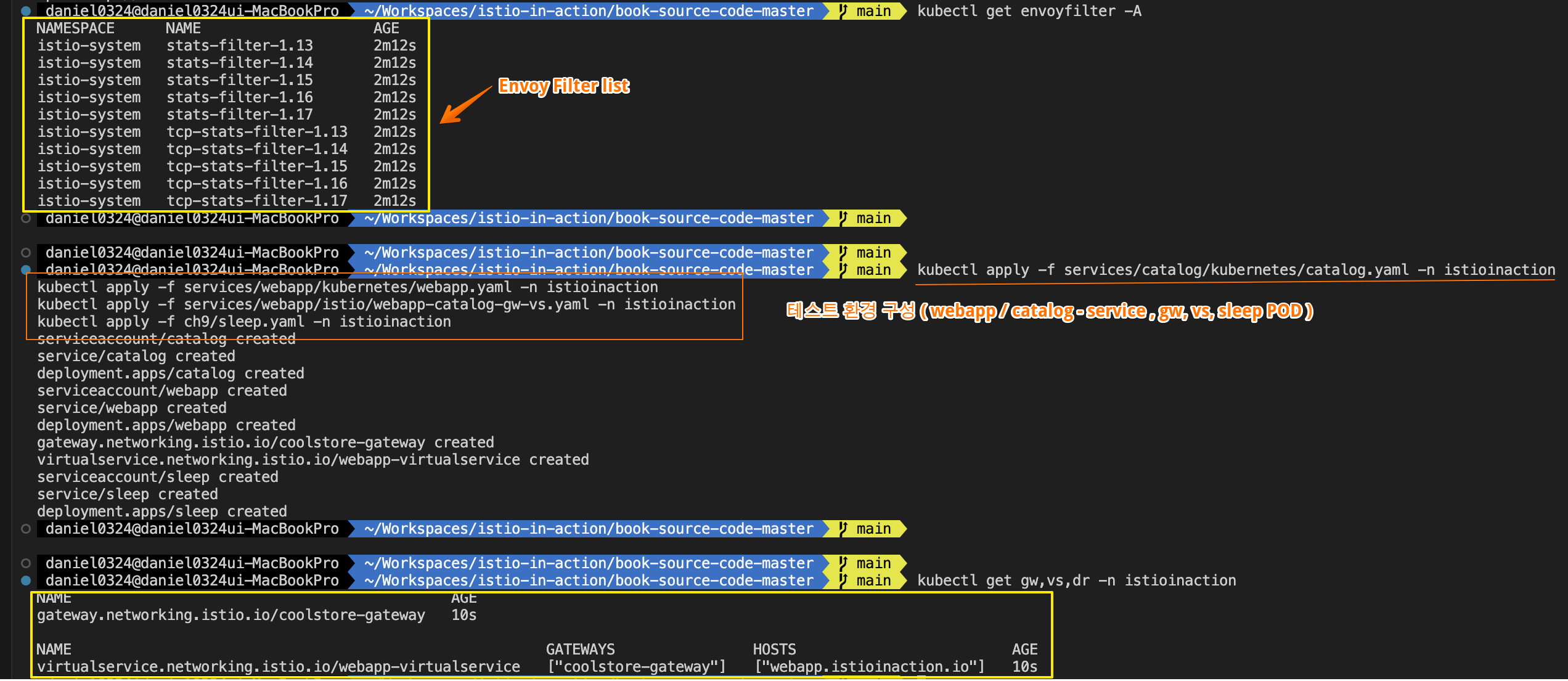

kubectl get envoyfilter -A
NAMESPACE NAME AGE
istio-system stats-filter-1.13 12m
istio-system stats-filter-1.14 12m
istio-system stats-filter-1.15 12m
istio-system stats-filter-1.16 12m
istio-system stats-filter-1.17 12m
istio-system tcp-stats-filter-1.13 12m
istio-system tcp-stats-filter-1.14 12m
istio-system tcp-stats-filter-1.15 12m
istio-system tcp-stats-filter-1.16 12m
istio-system tcp-stats-filter-1.17 12m
# 배포
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction
kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction
kubectl apply -f ch9/sleep.yaml -n istioinaction
# 확인
kubectl get gw,vs,dr -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 50s
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 50s
# 호출 확인 : mypc
EXT_IP=$(kubectl -n istio-system get svc istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
docker exec -it mypc curl -s -H "Host: webapp.istioinaction.io" http://$EXT_IP
docker exec -it mypc curl -s -H "Host: webapp.istioinaction.io" http://$EXT_IP/api/catalog
# 신규 터미널 : mypc 에서 반복 접속
EXT_IP=$(kubectl -n istio-system get svc istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
while true; do docker exec -it mypc curl -s -H "Host: webapp.istioinaction.io" http://$EXT_IP/api/catalog ; echo ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# 호출 확인 : 자신의 호스트 PC
curl -s http://webapp.istioinaction.io:30000
curl -s http://webapp.istioinaction.io:30000/api/catalog
webapp 서비스를 거쳐 흐르는 특정 요청을 디버깅할 도구로 데이터 플레인을 확장하고 싶다고 하자. Suppose we want to extend our data plane with tooling to debug certain requests that flow through the webapp service.
엔보이를 커스텀 필터로 확장할 수도 있지만, 충분히 살펴보니 이런 기능을 위한 tap 필터가 있음을 발견했다. We can extend Envoy with some custom filters, but if we look thoroughly enough, we see that a Tap filter exists for this type of functionality.
이스티오의 API가 이 필터를 노출하고 있지는 않으므로, webapp 서비스에 이 필터를 설정하려면 EnvoyFilter 리소스를 사용하면 된다. It is not exposed by Istio’s APIs, so we can use the EnvoyFilter resource to configure this filter for our webapp service.
EnvoyFilter 리소스에 대해 알아야 할 첫 번째 사항은, 달리 지정하지 않은 한 네임스페이스의 모든 워크로드에 적용된다는 것이다. The first thing to know about an EnvoyFilter resource is that it applies to all workloads in the namespace for which it is declared, unless you specify otherwise.
istio-system 네임스페이스에 EnvoyFilter 리소스를 만들었다면 메시의 모든 워크로드에 적용된다. If you create an EnvoyFilter resource in the istio-system namespace, it will be applied to all workloads in the mesh.
네임스페이스 내에서 커스텀 EnvoyFilter 설정을 적용할 워크로드를 좀 더 특정하고 싶다면, 예제에서 보겠지만 workloadSelector 를 사용하면 된다. If you want to be more specific about the workloads in a namespace to which the custom EnvoyFilter configuration applies, you can use a workloadSelector, as we’ll see in our example.
EnvoyFilter 리소스에 대해 알아야 할 두 번째 사항은, 다른 이스티오 리소스가 모두 변환되고 설정된 후에야 적용된다는 것이다. The second thing to know about an EnvoyFilter resource is that it applies after all other Istio resources have been translated and configured.
예를 들어 VirtualService or DestinationRule 리소스가 있다면, 이 설정들이 먼저 데이터 플레인에 적용된다. For example, if you have VirtualService or DestinationRule resources, those configurations are applied to the data plane first.
마지막으로, EnvoyFilter 리소스로 워크로드를 설정할 때 각별히 주의해야 한다. Finally, you should take great care when configuring a workload with the Envoy Filter resource.
따라서 엔보이 명명 규칙과 설정 세부 사항을 잘 알아두자. 이는 정말 이스티오 API의 고급 사용법으로, 잘못 설정하면 메시를 마비시킬 수 있다. You should be familiar with Envoy naming conventions and configuration specifics. This really is an advanced usage of Istio’s API and can bring down your mesh if misconfigured.

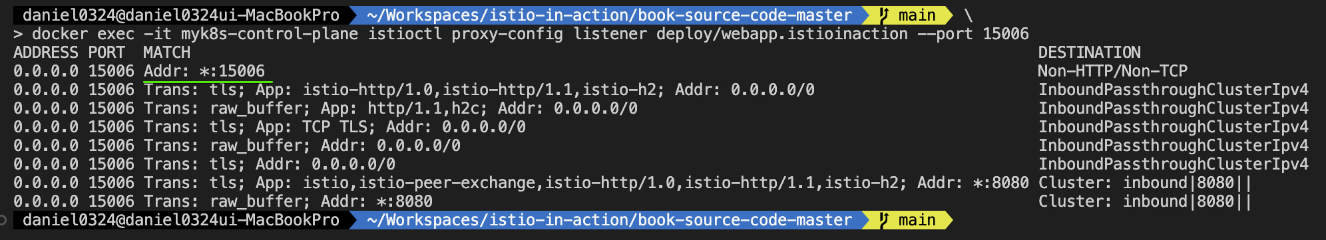

Step2. Tap 필터 설정

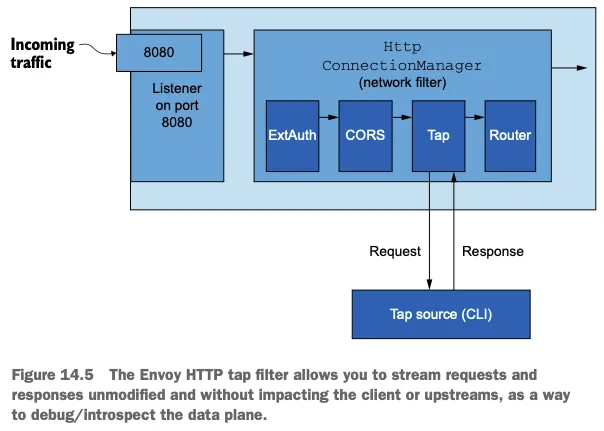

이 예제에서는 그림 14.5와 같이 webapp 워크로드의 데이터 플레인을 거치는 메시지를 샘플링하도록 엔보이의 tap 필터를 설정하려고 한다 - Docs In our example, we want to configure Envoy’s tap filter to sample messages that go over the data plane for the webapp workload, as shown in figure 14.5.
요청이나 응답이 tap 필터를 지나 흐를 때마다 tap 필터는 그 요청/응답을 어떤 수신 에이전트로 스트리밍한다. 이 예제에서는 콘솔/CLI로 스트리밍한다. Every time a request or response flows over the tap filter, it streams it out to some listening agent. In this example, we stream it out to the console/CLI.

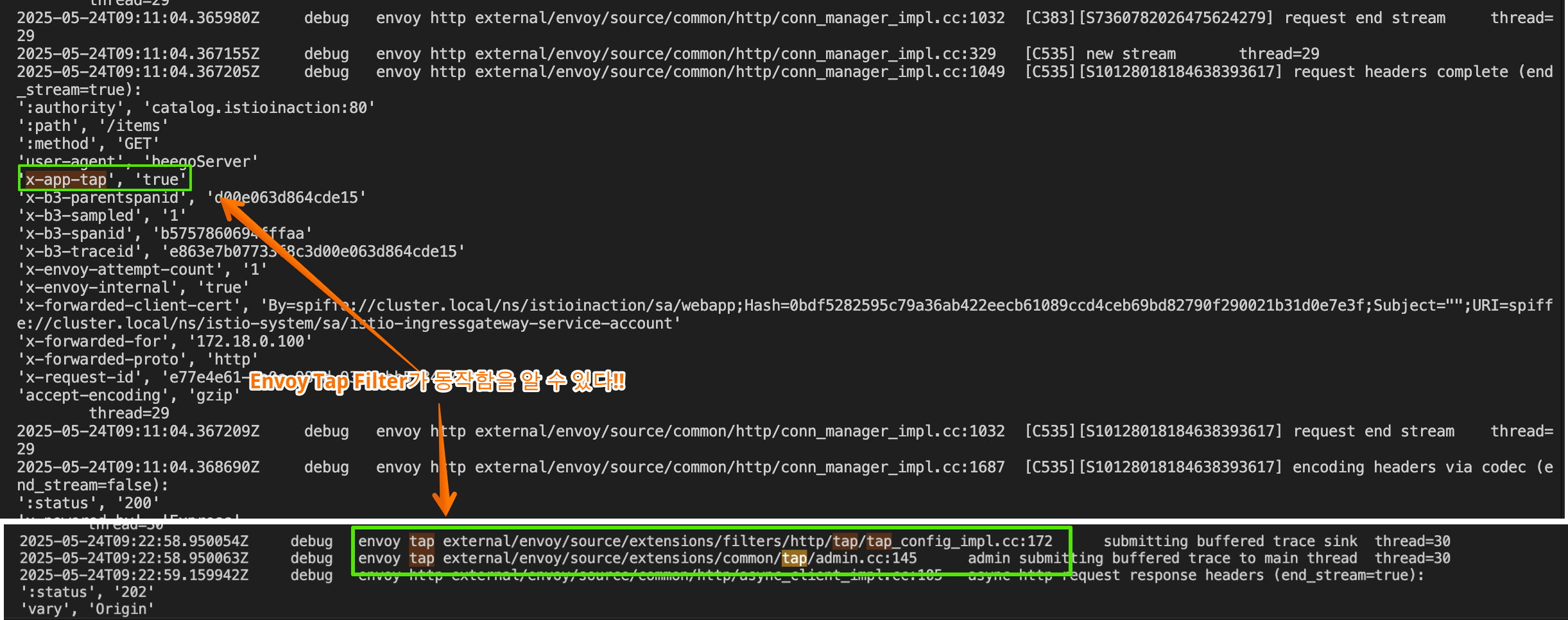

앞 절에서는 기본 HTTP 필터에 있는 기능으로 이스티오 데이터 플레인을 확장해봤는데, 외부 호출 기능으로 데이터 플레인을 확장하는 기본 필터들도 있다. In the previous section, we extended the Istio data plane with functionality that exists in an out-of-the-box HTTP filter. There are also out-of-the-box filters that enhance the data plane with functionality that exists as a call-out.
우리는 이 필터들을 사용해 외부 서비스를 호출하고, 요청을 계속할지 여부나 방법을 결정할 수 있는 어떤 기능을 수행하게 해본다. With these filters, we call out to an external service and have it perform some functionality that can determine how or whether to continue with a request.
이번 절에서는 특정 워크로드에서 서비스 측 속도 제한을 적용하기 위해 속도 제한 서비스를 호출하도록 이스티오 데이터 플레인을 설정하는 방법을 살펴본다. In this section, we explore how to configure Istio’s data plane to call out to a rate-limiting service to enforce service-side rate-limiting for a particular workload

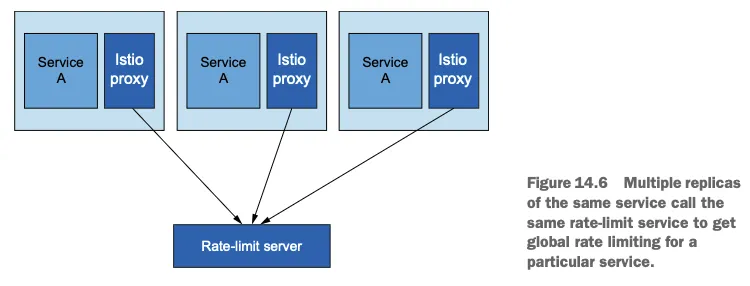

동일한 서비스의 여러 복제본은 특정 서비스에 대한 글로벌 제한 속도를 받기 위해 동일한 속도 제한 서비스를 호출한다.
이스티오가 데이터 플레인에 엔보이를 사용하는 것처럼, 속도 제한에 대한 특정 호출은 엔보이 HTTP 필터에서 나온다. Just as Istio uses Envoy for the data plane, the specific call-out for rate limiting comes from an Envoy HTTP filter.
엔보이에서 속도 제한을 하는 방법은 여러 가지가 있지만 (네트워크 필터, 로컬 속도 제한, 글로벌 속도 제한), 우리는 특히 글로벌 속도 제한 기능을 살펴본다. There are several ways to do rate limiting in Envoy (as a network filter, local rate limiting, and global rate limiting), but we specifically explore the global rate-limiting functionality.
글로벌 속도 제한을 사용하면 특정 워크로드의 모든 엔보이 프록시가 동일한 속도 제한 서비스를 호출하며, 이 속도 제한 서비스는 백엔드 글로벌 키-값 저장소를 호출한다. (그림 14.7 참조) With global rate limiting, you have all Envoy proxies for a particular workload calling the same rate-limiting service, which calls a backend global key-value store as shown in figure 14.7.
이 아키텍처를 사용하면 서비스의 복제본 개수에 상관없이 속도 제한이 적용되도록 할 수 있다. With this architecture, we can ensure that a rate limit is enforced regardless of how many replicas of a service exist.
엔보이 전역 속도 제한을 사용하면 속도 제한 서버를 호출해 특정 요청에 속도 제한을 적용해야 하는지 여부를 결정할 수 있다.
결정을 내리고자 요청 속성을 속도 제한 서버로 전송한다.
속도 제한을 하려면 엔보이 커뮤니티에서 제공하는 속도 제한 서버를 - Github배포하거나, 더 정확히는 엔보이 속도 제한 API - Code 를 구현하는 속도 제한 서버를 배포해야 한다. To configure rate limiting, we need to deploy the rate-limit server, which comes from the Envoy community or, more accurately, a rate-limit server that implements the Envoy rate-limiting API.
이 서버는 백엔드 레디스 캐시와 통신하도록 설정돼 있으며, 레디스에 속도 제한 카운터를 저장한다 (원한다면 Memcached 를 사용할 수 있다). This server is configured to talk with a backend Redis cache and stores rate-limit counters in Redis (optionally, you can use Memcache).
따라서 속도 제한 서버를 배포하기 전에 기대하는 속도 제한 동작으로 설정해야 한다. Before we deploy the rate-limit server, we need to configure it with the expected rate-limiting behavior.
14.3.1 엔보이 속도 제한 이해하기Understanding Envoy rate limiting
엔보이 속도 제한 서버RLS 를 구성하기 전에 속도 제한이 어떻게 작동하는지 이해해야 한다. Before configuring the Envoy rate-limit server(RLS), we need to understand how rate limiting works.
특히 엔보이의 HTTP 전역 속도 제한을 살펴볼 것인데, 이 속도 제한은 HTTP 필터로 존재하고 HCM에서 HTTP 필터 체인으로 설정해야 한다. We are specifically looking at understanding Envoy’s HTTP global rate limiting, which exists as an HTTP filter and needs to be configured into the HTTP filter chain on the HCM.
속도 제한 필터는 HTTP 요청을 처리할 때 요청에서 특정 속성을 가져오고 RLS로 보내 평가를 받는다. When the rate-limit filter processes an HTTP request, it takes certain attributes from the request and sends them out to the RLS for evaluation.
엔보이 속도 제한에서 이런 속성들 혹은 속성 그룹들을 가리켜 디스크립터 descripter 라고 한다. Envoy rate-limiting terminology uses the word descriptors to refer to attributes or groups of attributes.
요청이 디스크립터 또는 속성은 원격 주소일 수도, 요청 헤더일 수도, 목적지일 수도, 혹은 요청의 어떤 일반 속성 같은 것일 수도 있다. These descriptors, or attributes, of the request can be things like remote address, request headers, destination, or any other generic attributes about the request.
속성 제한 서버 RLS는 그림 14.8처럼 전송된 요청의 속성을 미리 정의한 속성 집합과 비교해 일치하는 속성의 카운터를 늘린다. The RLS evaluates the request attributes that have been sent as part of a request against a set of predefined attributes, as shown in figure 14.8, and increments counters for those attributes.
카운트할 속성은 트리 형태로 그룹화하거나 정의해 결정할 수 있다. The request attributes may be grouped or defined in a tree to determine what attributes should be counted.
속성 또는 속성 집합이 속도 제한 서버 정의와 일치하면 해당 제한의 횟수를 늘린다. If an attribute or set of attributes matches the RLS definitions, then the counts for those limits are incremented.
횟수가 임계값을 초과하면 해당 요청에는 속도 제한이 적용된다. If a count exceeds a threshold, that request is rate-limited.
요청 속성은 속도 제한 서버로 전송되며, 속도 제한 서버는 미리 설정한 디스크립터 집합과 비교해 속도 제한 결정을 내린다.
▶엔보이 속도 제한 서버 설정하기CONFIGURING THE ENVOY RATE-LIMIT SERVER

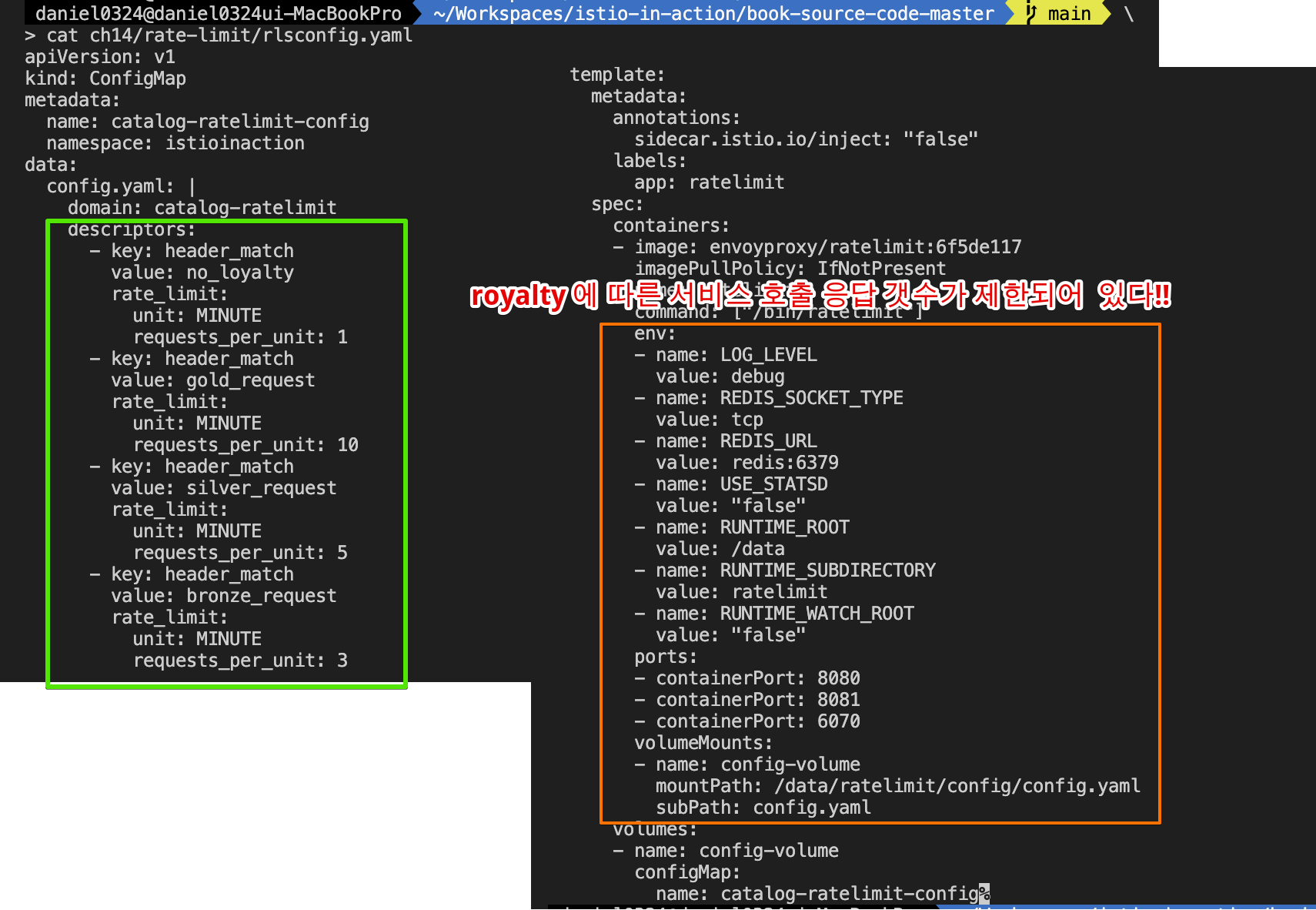

속성 카운터와 한도가 포함된 속도 제한 서버 설정을 만들어보자. Let’s configure the RLS with the attribute counters and limits.
우리 예제에서는 예제 조직에서 보유한 로열티 등급에 따라 특정 사용자 집단을 제한하고자 한다. For our example use case, we want to limit certain groups of users depending on what loyalty tier they have with our example organization.
요청의 로열티 등급은 x-loyalty 헤더를 검사해 판단할 수 있다. We can determine the loyalty tier in a request by examining the x-loyalty header.
골드 등급(x-loyalty: gold)의 사용자 그룹에는 요청을 분당 10개까지 허용하고, 실버 등급(x-loyalty: silver)에는 요청을 분당 5개까지 허용한다. 또한 브론즈 등급(x-loyalty: bronze)에는 요청을 분당 3개까지 허용한다. For a particular group of users in the gold tier (x-loyalty: gold), we allow 10 requests per minute.For silver (x-loyalty: silver), we allow five requests per minute; and for bronze (x-loyalty: bronze), we allow three requests per minute.

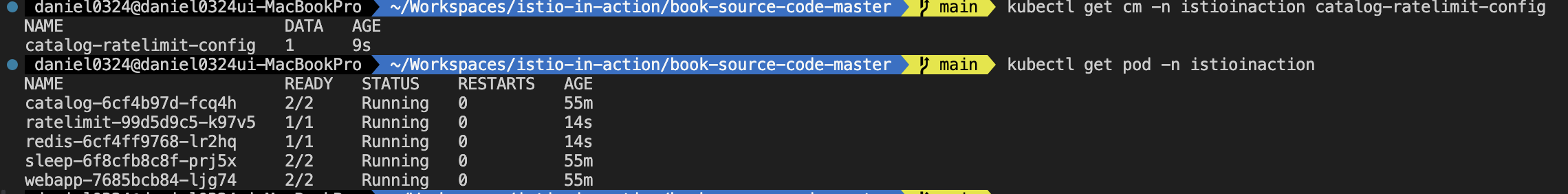

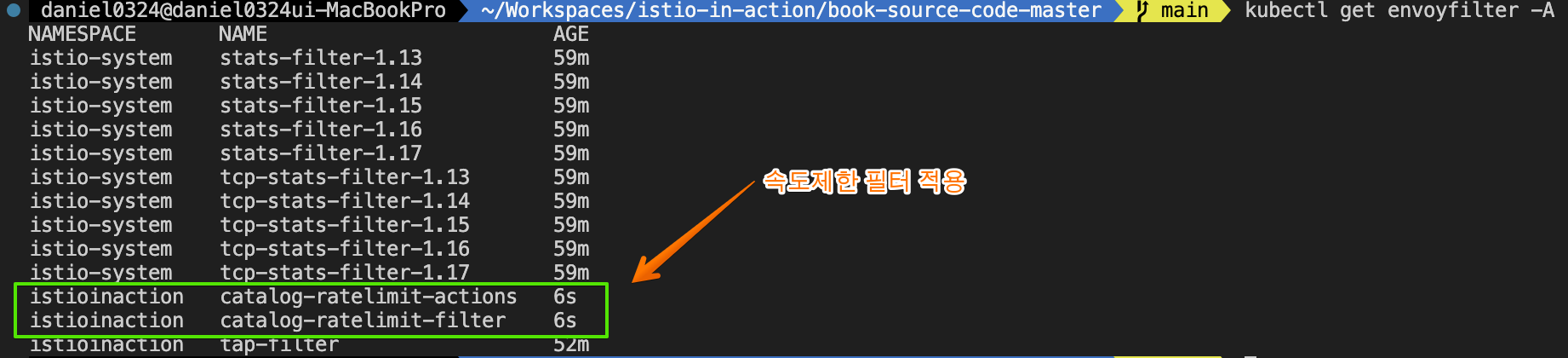

식별할 수 없는 로열티 등급의 경우, 분당 요청이 하나를 넘어가면 속도 제한이 처리를 제한한다. For a loyalty tier that cannot be identified, rate limiting will kick in after one request per minute.

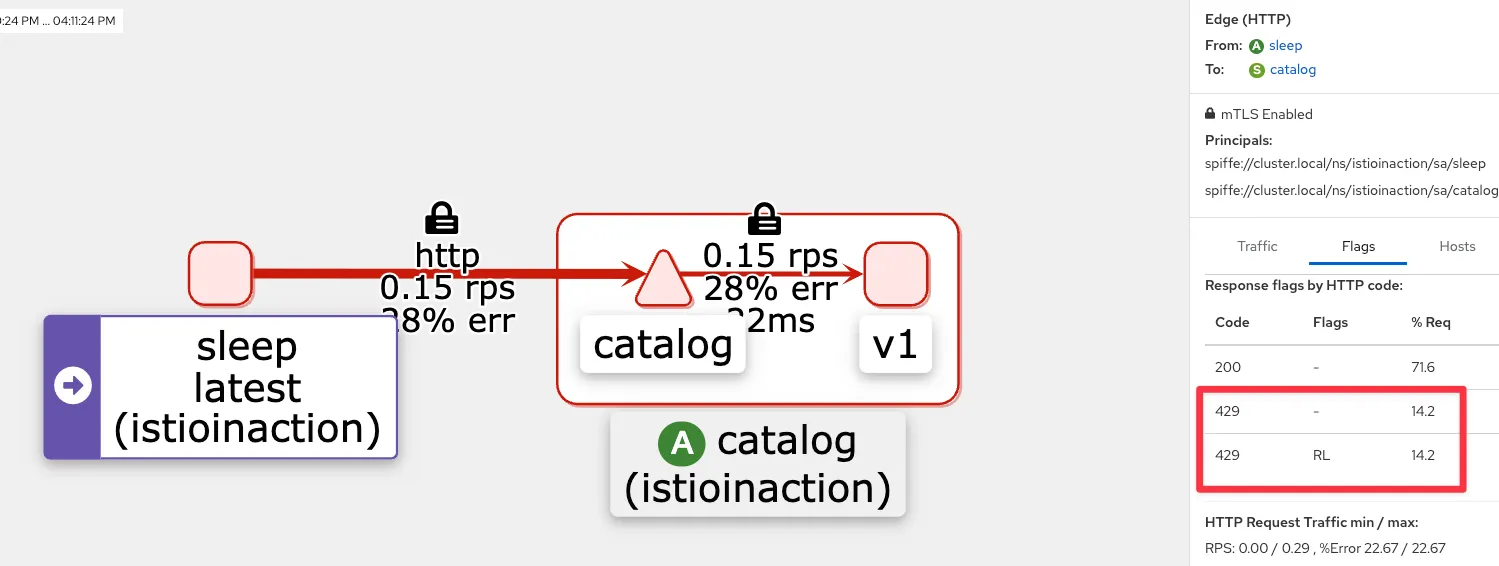

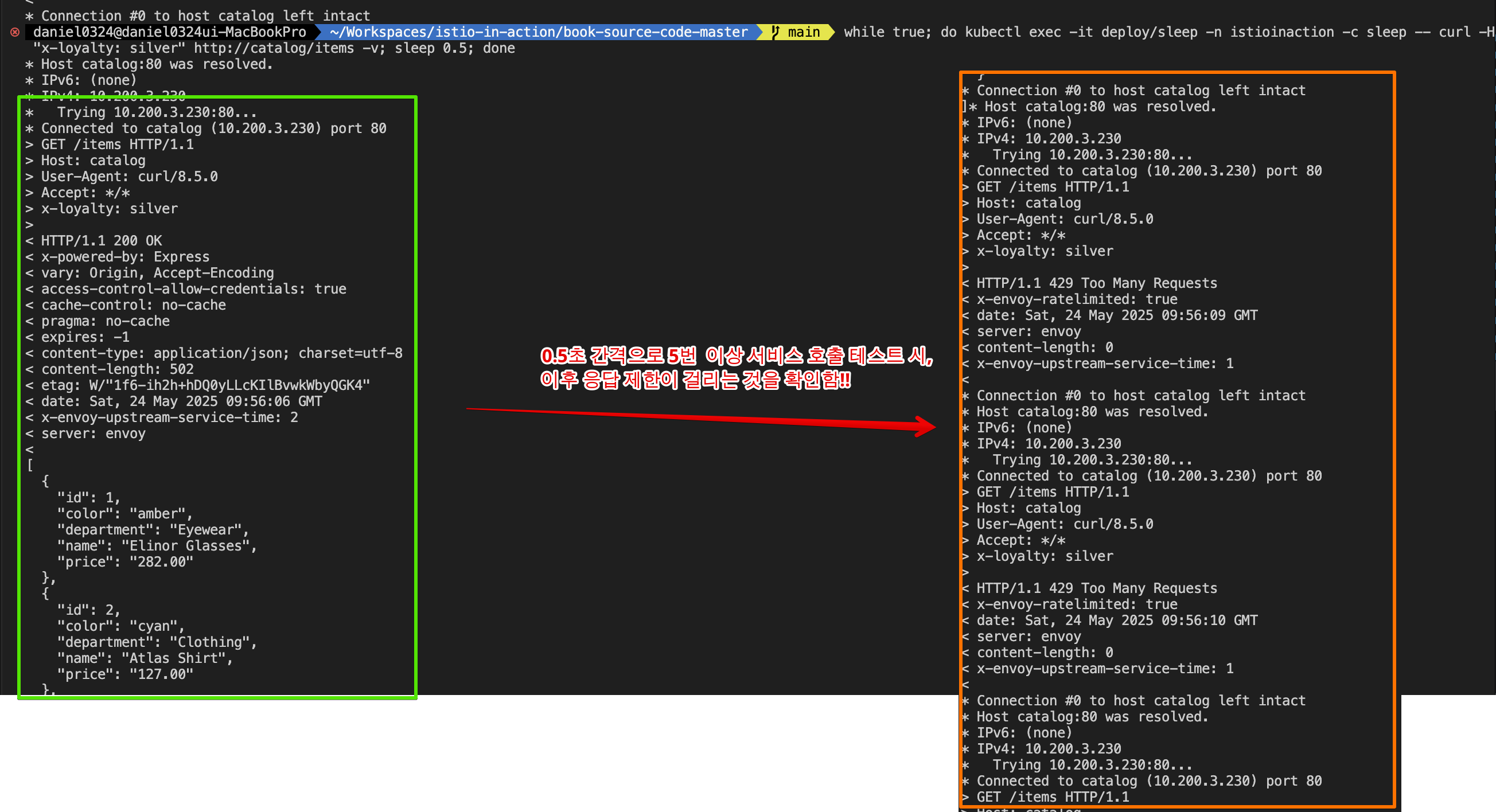

이미 존재하는 엔보이 필터를 설정해 이스티오의 데이터 플레인을 확장하는 것은 편리하지만, 추가하려는 기능이 기본 엔보이 필터에 없는 경우에는 어떻게 해야 할까? Extending Istio’s data plane by configuring existing Envoy filters is convenient, but what if the functionality we want to add doesn’t already exist as an out-of-the box Envoy filter?
요청 경로에 어떤 커스텀 로직을 구현하고 싶다면 어떻게 해야 할까? 이 절에서는 자체 커스텀 로직으로 데이터 플레인 동작을 확장하는 방법을 살펴본다. What if we want to implement some custom logic on the request path? In this section, we look at how to extend data-plane behavior with our own custom logic.
이전 절에서 엔보이에는 데이터 플레인 동작을 강화하기 위해 필터 체인에 추가할 수 있는 기본 필터가 많이 있음을 확인했다. 그중 하나가 루아 필터로, 루아 필터를 사용하면 루아 스크립트를 작성해 프록시에 주입함으로써 요청/응답 경로의 동작을 커스텀할 수 있다 (그림 14.9 참조) One of those is the Lua filter, which allows us to customize the behavior of the request or response path by writing Lua scripts and injecting them into the proxy.
이런 스크립트는 요청이나 응답의 헤더를 조작하고 바디를 조사하는 데 사용할 수 있다. 계속해서 루아 스크립트를 주입해 요청 경로의 처리를 변경하도록 EnvoyFilter 리소스를 사용해 데이터 플레인을 설정할 것이다. These scripts can be used to manipulate the headers and inspect the body of a request or response. We will continue to use the EnvoyFilter resource to configure the data plane to inject Lua scripts to change the processing of the request path.
[ 특징 요약 ]
특징
설명
경량성 (Lightweight)
Lua는 메모리 사용량이 적고 실행 속도가 빠르며, 전체 인터프리터 크기가 작아 임베디드 시스템에 적합합니다.
다중 패러다임 지원
절차적, 함수형, 객체지향 프로그래밍을 지원하여 다양한 프로그래밍 스타일에 유연하게 대응할 수 있습니다.
동적 타이핑 (Dynamic Typing)
변수의 타입을 선언할 필요 없이 런타임에 결정되므로, 빠른 프로토타이핑과 유연한 코딩이 가능합니다.
테이블 기반 구조
Lua의 테이블은 배열, 딕셔너리, 객체 등 다양한 데이터 구조를 표현할 수 있는 강력한 도구입니다.
코루틴 (Coroutines)
비동기 작업을 위한 협력형 멀티태스킹을 지원하여, 복잡한 제어 흐름을 효율적으로 관리할 수 있습니다.
가비지 컬렉션
자동 메모리 관리 기능을 통해 메모리 누수를 방지하고 개발자의 부담을 줄여줍니다.
임베디드 용이성
C 언어로 구현되어 다른 애플리케이션에 쉽게 통합할 수 있으며, 확장성과 유연성이 뛰어납니다.
크로스 플랫폼 지원
ANSI C로 작성되어 다양한 운영 체제에서 실행 가능하며, 이식성이 뛰어납니다.
간결한 문법
학습 곡선이 완만하고 코드가 간결하여 유지보수가 용이합니다.
확장성
C/C++로 작성된 라이브러리를 통해 기능을 확장할 수 있어, 다양한 응용 분야에 활용 가능합니다.
루아는 시스템 기능을 강화할 수 있는 강력하면서도 내장 가능한 스크립트 언어다. Lua is a powerful, embeddable scripting language that can be used to enhance the capabilities of a system.
루아는 동적 타입의 인터프리터 언어로, 루아 가상머신이 제공하는 메모리 자동 관리 기능을 갖추고 있다 (엔보이에서는 LuaJIT이다).
Lua runs as a dynamically typed and interpreted language with automatic memory management provided by a Lua VM (in Envoy, this is LuaJIT).
☞ 요청 바디를 검사하면 프록시에서 스트림을 처리하는 방식에 영향을 줄 수 있다.
예를 들어 바디 전체를 메모리에 적재하는 작업을 수행할 수도 있는데, 이는 성능에 영향을 줄 수 있다.
요청이나 응답 헤더를 조작하는 용도로 작성할 수 있는 루아 스크립트를 살펴보고, 이 사용 사례를 구현하는 방법도 살펴보자. Let’s look at a Lua script we can write to manipulate the request or response headers and how we can implement this use case.

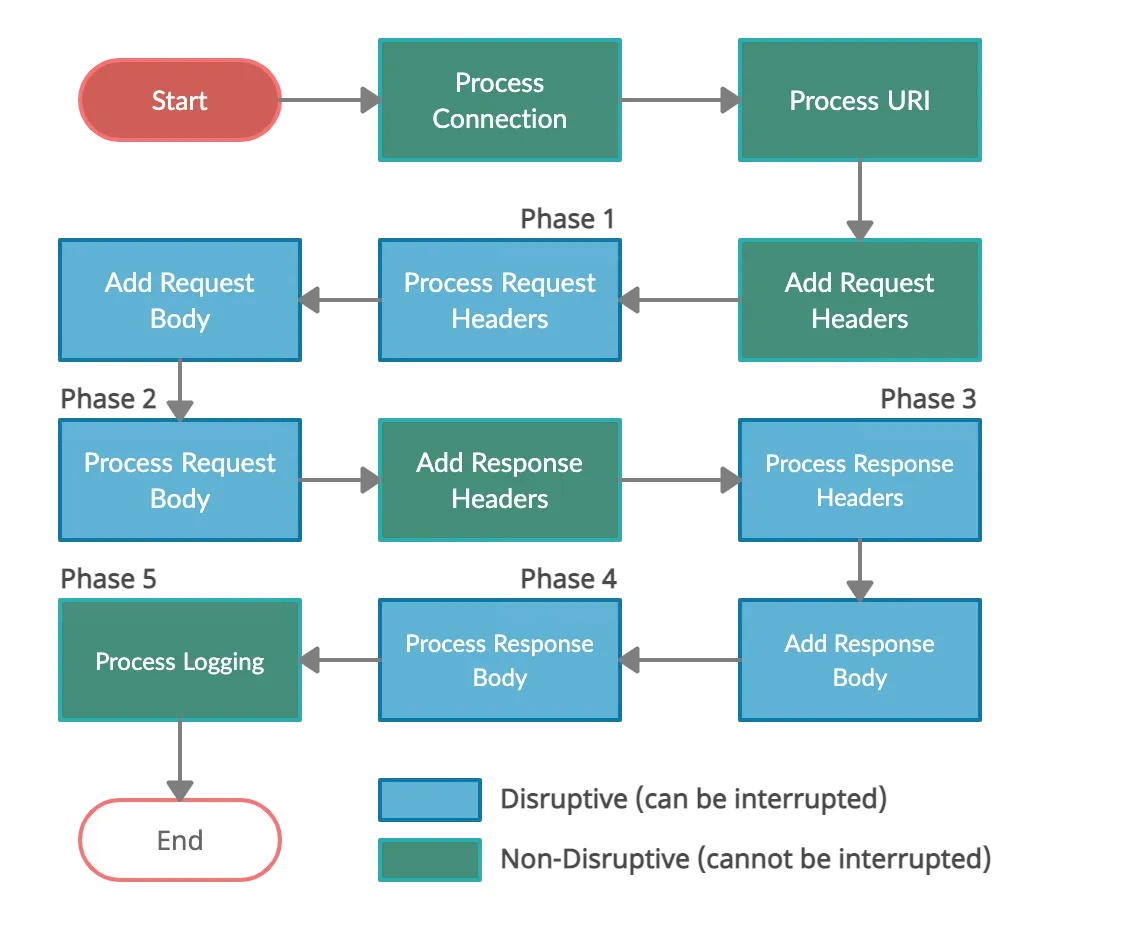

엔보이에서는 루아 함수 envoy_on_reqest() 혹은 envoy_on_response() 를 구현해 요청과 응답 각각을 확인하고 조작할 수 있다. In Envoy, we can implement the envoy_on_request () or envoy_on_response() Lua function to inspect and manipulate the request and response, respectively.
루아 내에서 다른 서비스를 호출해야 한다면 엔보이가 제공하는 함수를 사용해야 한다 (RPC 호출을 하는데 범용 루아 라이브러리를 사용하면 안된다. 우리는 엔보이가 자체 논블로킹 non-blocking 스레딩 아키텍처로 호출을 올바르게 관리하길 원하기 때문이다). If we need to make a call to another service from within Lua, we have to use an Envoy-provided function (we should not use a general-purpose Lua library to make RPC calls, because we want Envoy to manage the call correctly with its non-blocking threading architecture).
httpCall() 함수를 사용하면 외부 서비스와 통신할 수 있다. 다음 스크립트는 우리의 사용 사례를 구현한 것이다. We can use the http-Call() function to communicate with an external service. The following script implements our use case:
# cat ch14/lua-filter.yaml
...
function envoy_on_request(request_handle)
local headers, test_bucket = request_handle:httpCall(
"bucket_tester",
{
[":method"] = "GET",
[":path"] = "/",
[":scheme"] = "http",
[":authority"] = "bucket-tester.istioinaction.svc.cluster.local",
["accept"] = "*/*"
}, "", 5000)
request_handle:headers():add("x-test-cohort", test_bucket)
end
function envoy_on_response(response_handle)
response_handle:headers():add("istioinaction", "it works!")
end
...

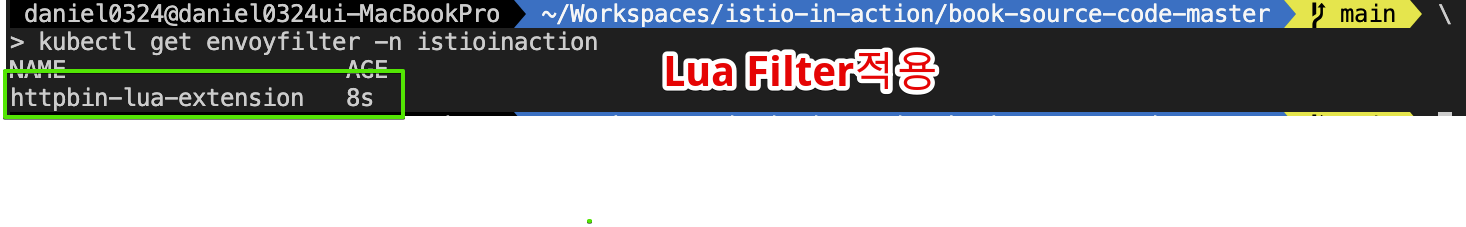

envoy_on_reqest() 함수를 구현하고, httpCall()내장 함수를 사용해 외부 서비스와 통신하고 있다.
또한 응답을 받아 x-test-cohort 라는 헤더를 추가하고 있다. httpCall()포함한 내장 함수는 문서 참조 - Docs
웹어셈블리로 새 엔보이 필터를 작성 - Docs Extending Istio’s data plane with WebAssembly
이 장에서 살펴보는, 요청 경로상에서 이스티오를 확장하는 마지막 방법은 웹어셈블리로 새 엔보이 필터를 작성하는 것이다. The last approach to extend Istio on the request path that we cover in this chapter is writing new Envoy filters with WebAssembly.
앞 절에서는 기존 엔보이 필터를 재사용하고 설정해 기본 이스티오 기능을 확장해봤으며, 요청 경로를 조작하는 우리의 자체 커스텀 스크립트를 주입하기도 했다.
이번 절에서는 우리의 자체 엔보이 필터를 구축하는 방법과 이스티오 데이터 플레인에 배포하는 방법을 살펴본다. In this section, we explore how we can build our own Envoy filters and dynamically deploy them to the Istio data plane.
웹어셈블리 Wasm, WebAssembly 란 바이너리 명령 형식으로, 여러 가지 환경 간에 이식할 수 있는 것을 목표로 했으며 여러 프로그래밍 언어로 컴파일해 가상머신에서 실행할 수 있다. WebAssembly (Wasm) is a binary instruction format that is intended to be portable across environments and that can be compiled from many different programming languages and run in a VM.
본래 웹어셈블리는 브라우저의 웹 애플리케이션에서 CPU 집약적인 작업의 실행 속도를 높이고, 브라우저 기반 애플리케이션 지원을 자바스크립트 외의 언어로도 확장하기 위해 개발됐다 (그림 14.10 참조). Wasm was originally developed to speed up the execution of CPU-intensive operations for web apps in a browser and extend the support for browser-based apps to languages other than JavaScript.
웹어셈블리는 2019년에 W3C 권고 사항이 됐으며 모든 주요 브라우저에서 지원하고 있다. It became a W3C Recommendation in 2019 and is supported in all major browsers.
☞ 웹어셈블리는 모듈로 패키징된 커스텀 코드로, 웹 브라우저 같은 대상 호스트 안의 격리된 가상머신에서 안전하게 실행할 수 있다.
[ WASM의 메모리 사용 로직]
☞ WebAssembly(WASM)의 메모리 사용 로직은 선형 메모리(Linear Memory) 모델을 기반으로 하며, 이는 연속적인 바이트 배열로 구성되어 있습니다.이러한 구조는 WASM 모듈과 호스트 환경(예: JavaScript) 간의 데이터 교환 및 메모리 관리를 효율적으로 수행할 수 있게 합니다. ( By ChatGPT )
"WASM 메모리 사용 로직"
웹어셈블리는 저장 공간과 메모리를 적게 차지하고 거의 네이티브에 가까운 속도로 실행되도록 설계됐다. Wasm is intended to have a compact size and load footprint and execute at near-native speeds.
또한 호스트 애플리케이션(즉, 브라우저)에 내장돼도 안전한데, 메모리 안전 memory safe 하고 격리된 sandboxed 실행 환경(가상머신)에서 실행되기 때문이다. It is also safe to embed in host applications (that is, a browser) because it is memory safe and runs in a sandboxed execution environment (VM).
웹어셈블리 모듈은 호스트 시스템이 허용하는 메모리와 기능에만 접근할 수 있다. A Wasm module only has access to memory and functionality that the host system allows.
변경 사항을 엔보이의 새 바이너리로 정적으로 빌드해야 하는데, 이는 사실상 엔보이 ‘커스텀’ 빌드다.
엔보이는 웹어셈블리 실행 엔진을 내장하고 있으므로, HTTP 필터를 포함해 엔보이의 다양한 영역을 커스터마이징하고 확장하는 데 사용할 수 있다. Envoy embeds a WebAssembly execution engine that can be used to customize and extend various areas of Envoy, including HTTP filters.

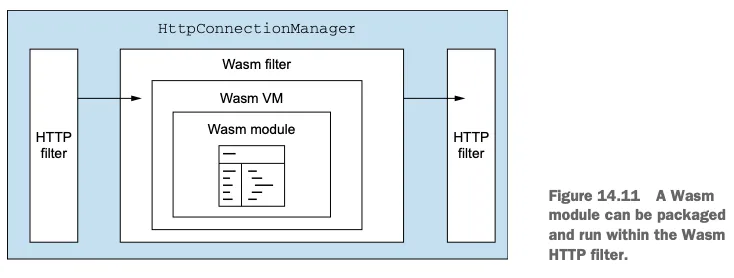

웹어셈블리가 지원하는 언어라면 어느 것이든 엔보이 필터로 작성해 그림 14.11 처럼 런타임에 프록시로 동적으로 불러올 수 있다. You can write Envoy filters in any language supported by Wasm and dynamically load them into the proxy at run time, as shown in figure 14.11.
즉, 이스티오에서 기본 엔보이 프록시를 계속 사용하면서 커스텀 필터를 런타임에 동적으로 불러올 수 있다는 것이다. This means you can keep using the out-of-the-box Envoy proxy in Istio and dynamically load your custom filters at run time.

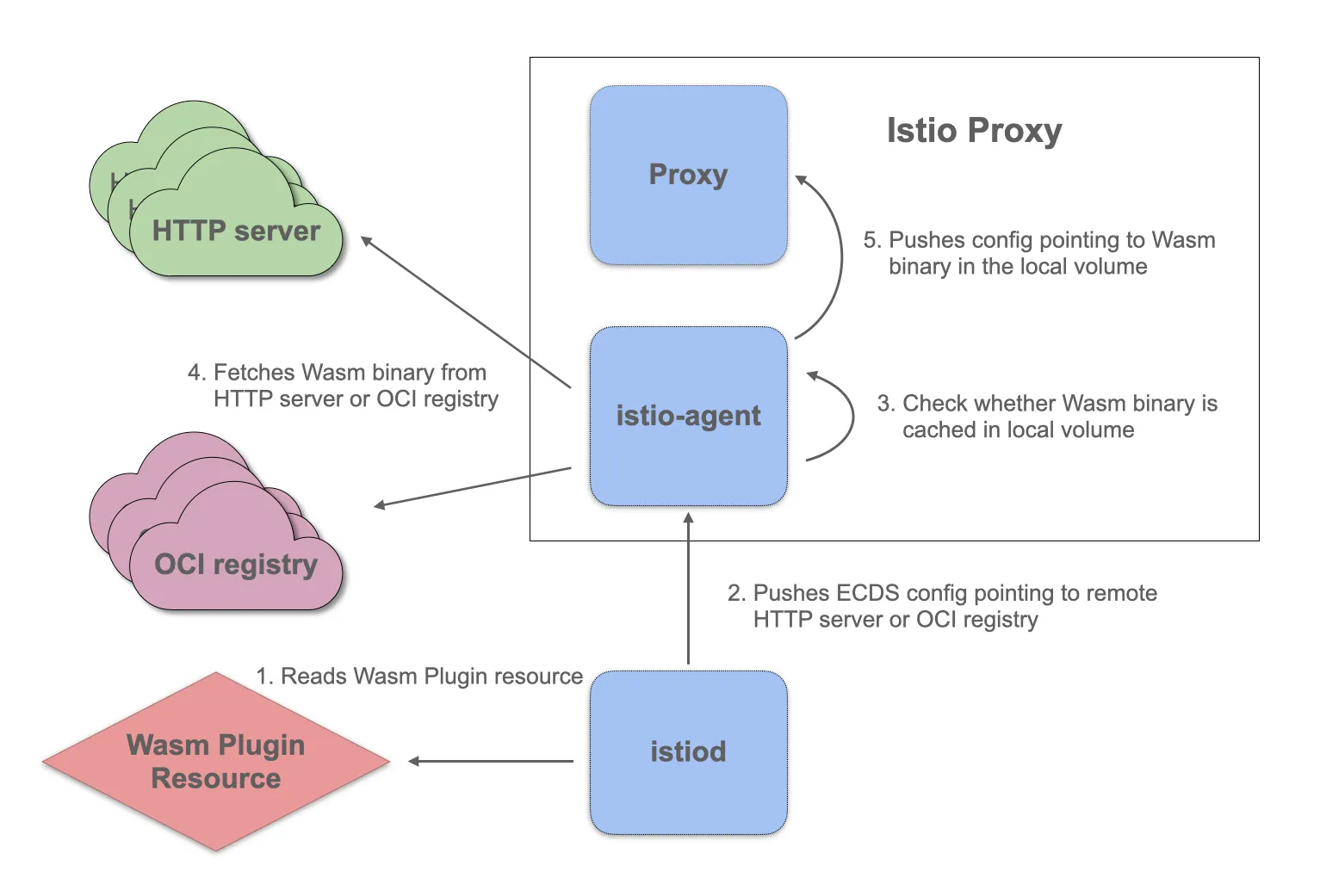

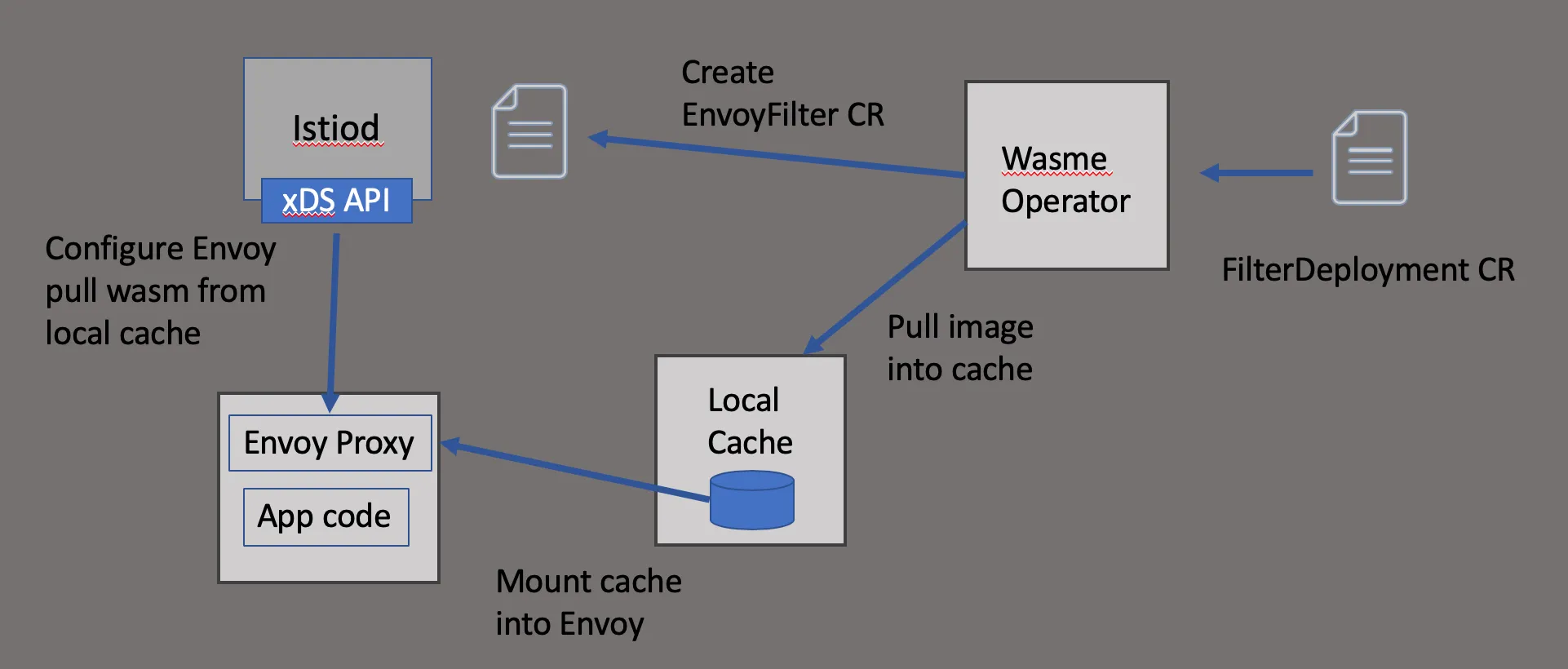

Istio 1.9부터 Istio-agent는 EnvoyFiltersistio-agent 내부의 xDS 프록시와 Envoy의 확장 구성 검색 서비스(ECDS)를 활용하여 에 구성된 원격 HTTP 소스에서 가져온 Wasm 바이너리를 로드하는 안정적인 솔루션을 제공해 왔습니다. Istio 1.12의 새로운 Wasm API 구현에도 동일한 메커니즘이 적용됩니다. 원격 가져오기가 실패할 경우 Envoy가 잘못된 구성으로 인해 중단될 염려 없이 HTTP 원격 리소스를 안정적으로 사용할 수 있습니다.
또한, Istio 1.12는 이 기능을 Wasm OCI 이미지로 확장합니다. 즉, Istio 에이전트는 이제 Docker Hub, Google Container Registry(GCR), Amazon Elastic Container Registry(ECR) 등 모든 OCI 레지스트리에서 Wasm 이미지를 가져올 수 있습니다. 이미지를 가져온 후, Istio 에이전트는 Wasm 바이너리를 추출하여 캐시한 다음 Envoy 필터 체인에 삽입합니다.
Wasm module distribution via the Istio Agent - Blog

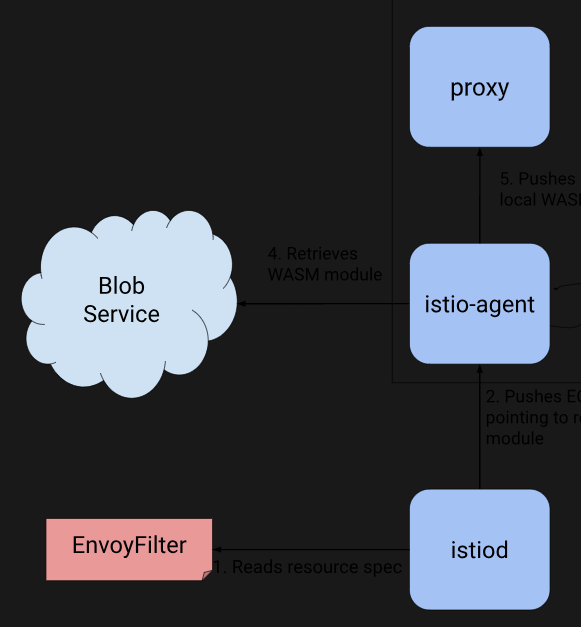

Istio 1.9 이전에는 원격 Wasm 모듈을 프록시에 배포하기 위해 Envoy 원격 데이터 소스가 필요했습니다.이 예시에서는 두 가지 EnvoyFilter리소스가 정의되어 있습니다. 하나는 원격 가져오기 Envoy 클러스터를 추가하는 리소스이고, 다른 하나는 HTTP 필터 체인에 Wasm 필터를 삽입하는 리소스입니다. 이 방법에는 단점이 있습니다. 잘못된 구성이나 일시적인 오류로 인해 원격 가져오기가 실패하면 Envoy가 잘못된 구성에 고정됩니다. Wasm 확장 프로그램이 fail closed 로 구성된 경우 , 잘못된 원격 가져오기로 인해 Envoy 서비스가 중단됩니다. 이 문제를 해결하려면 Envoy xDS 프로토콜을 근본적으로 변경 하여 비동기 xDS 응답을 허용해야 합니다.

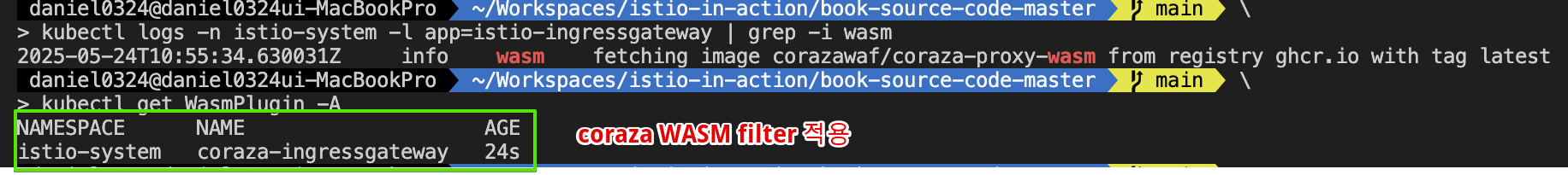

istio-agent는 istiod에서 확장 구성 리소스 업데이트를 가로채고, 원격 페치 힌트를 읽어와 Wasm 모듈을 다운로드한 후, 다운로드된 Wasm 모듈의 경로로 ECDS 구성을 다시 작성합니다. 다운로드가 실패하면 istio-agent는 ECDS 업데이트를 거부하고 잘못된 구성이 Envoy에 도달하는 것을 방지합니다. 자세한 내용은 Wasm 모듈 배포 관련 문서를 참조하세요 .

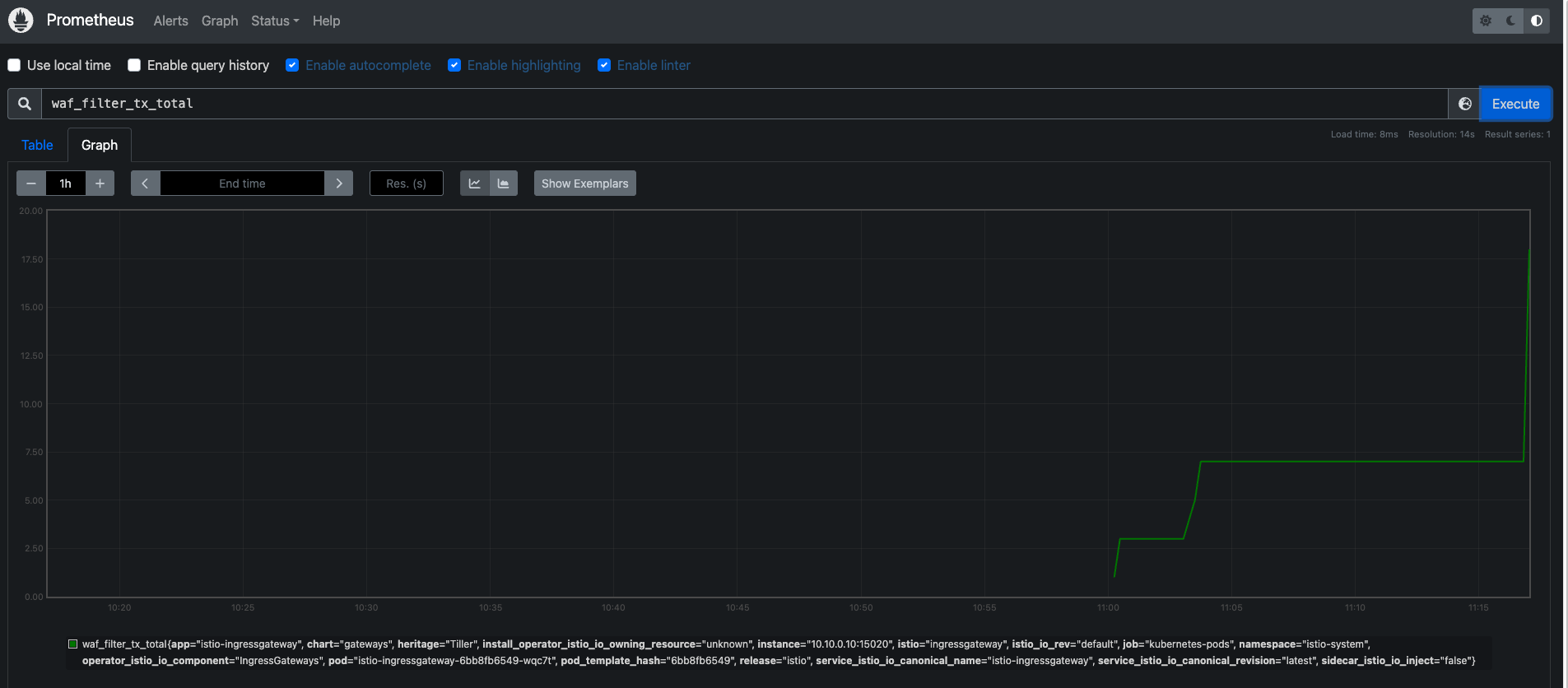

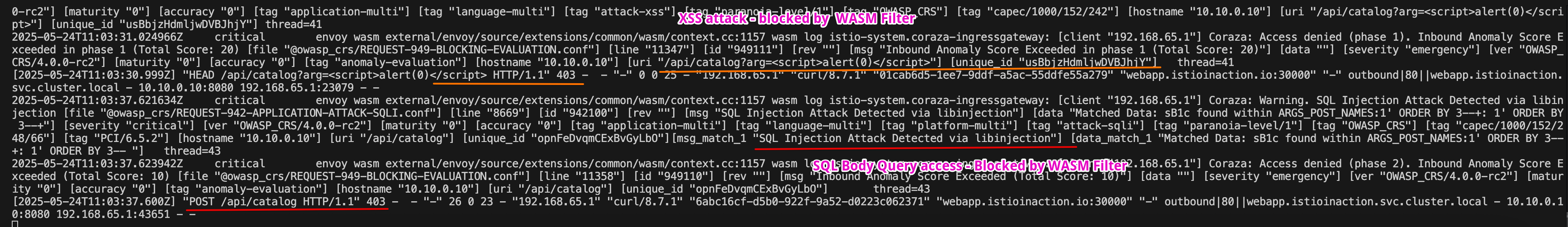

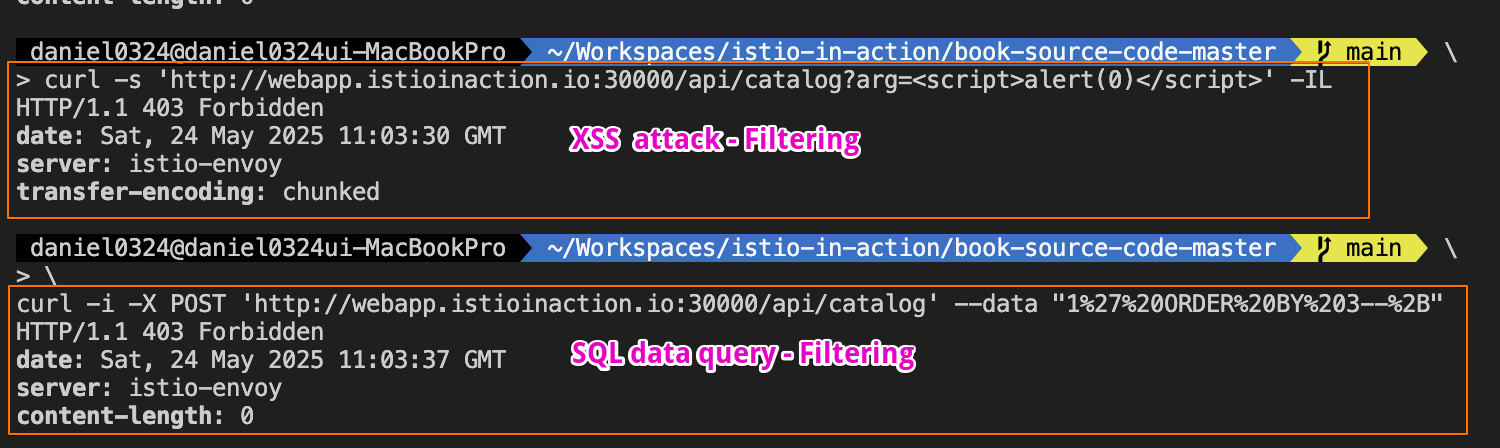

엔보이의 내부 아키텍처는 리스너와 필터를 중심으로 구축됐다.Envoy’s internal architecture is built around listeners and filters.
즉시 사용할 수 있는 엔보이 필터가 많다. There are many out-of-the-box Envoy filters.
이스티오의 데이터 플레인(엔보이 프록시)을 확장할 수 있다. We can extend Istio’s data plane (Envoy proxy).
이스티오의 EnvoyFilter 리소스를 사용해 엔보이의 HTTP 필터 구조를 직접 구성하면 더 세밀한 설정이 가능하며, 이스티오의 API로는 노출되지 않는 엔보이의 부분들도 설정할 수 있다. Envoy’s HTTP filter architecture can be configured directly with Istio’s EnvoyFilter resource for more fine-grained configuration or to configure aspects of Envoy not exposed by Istio’s API.
속도 제한이나 tap 필터 같은 기능으로 서비스 간 통신에서 엔보이의 요청 경로를 확장할 수 있다. We can extend Envoy’s request path for service-to-service communication with functionality like rate limiting or the tap filter.
루아와 웹어셈블리를 사용하면 엔보이를 다시 빌드하지 않고도 데이터 플레인을 고급 수준에서 커스터마이징할 수 있다. Lua and Wasm are available for more advanced customizations to the data plane without having to rebuild Envoy.
[ 실습 후 자원정리 - Kind 삭제 ]
## - cluster name 및 docker 는 자신의 것으로 대체하여 자원 정리할 것!!
kind delete cluster --name **myk8s** && docker rm -f mypc
[ 마무리 ]
Istio Filter 를 통해 보안적인 요소의 개선과 Traffic 처리의 효율성을 개선 할 수 있다는 점이 흥미로웠다. 특히, Filtering 기법은 기존 아키텍쳐 기반에 add-on 식으로 기능을 덧 붙여 나갈 수 있어서 관리의 효율화를 모색할 수 있는 좋은 수단인 것 같다. 다만, 운영 적용을 위해서는 많은 사례와 정확한 용법에 대한 익숙해 질 수 있는 시간과 노오력(?!)이 필요하다는 점을 잊지 말아야 겠다.
